Privileg 615486_20796 Gebrauchsanweisung

Kondens/elektronik
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

125986101.qxp
12/12/2006

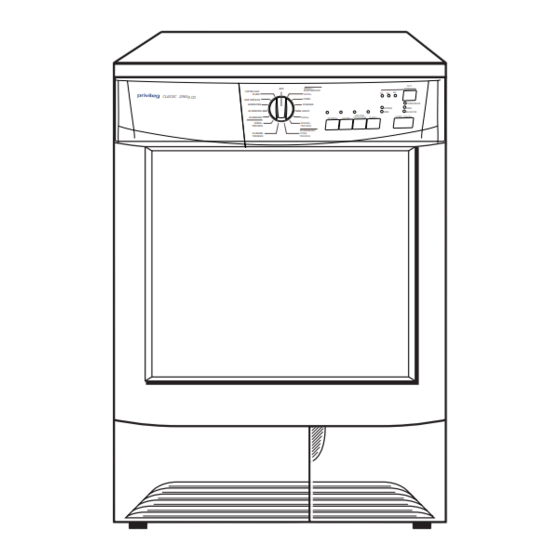

Wäschetrockner Classic
Kondens/Elektronik
Gebrauchsanweisung
9:26 AM
Page 1
AUS
KOCH-/
BUNTWÄSCHE
LÜFTEN KALT
10 MIN
EXTRA-
STARK-
BABYWÄSCHE
60 MINUTEN
SCHRANK-
40 MINUTEN
LEICHT-
20 MINUTEN
BÜGEL-
BÜGEL-
MANGEL-
TROCKEN
TROCKEN
PFLEGELEICHT
SCHRANK-
EXTRA-
TROCKEN
TROCKEN
20630 CD

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Privileg 615486_20796

Inhaltszusammenfassung für Privileg 615486_20796

  • Seite 1 125986101.qxp 12/12/2006 9:26 AM Page 1 Wäschetrockner Classic 20630 CD Kondens/Elektronik KOCH-/ BUNTWÄSCHE LÜFTEN KALT 10 MIN EXTRA- STARK- BABYWÄSCHE 60 MINUTEN SCHRANK- 40 MINUTEN LEICHT- 20 MINUTEN BÜGEL- BÜGEL- MANGEL- TROCKEN TROCKEN PFLEGELEICHT SCHRANK- EXTRA- TROCKEN TROCKEN Gebrauchsanweisung...
  • Seite 2 125986101.qxp 12/12/2006 9:26 AM Page 2 ☎ Sehr geehrte Kundin, Hotline / Quelle direkt sehr geehrter Kunde, Sollten die in der Gebrauchsanwei- vielen Dank für Ihren Einkauf bei sung angeführten Hinweise nicht aus- Quelle. Überzeugen Sie sich selbst: reichen, helfen Ihnen kompetente auf unsere Produkte ist Verlass.

  • Seite 3: Inhaltsverzeichnis

    125986101.qxp 12/12/2006 9:26 AM Page 3 Inhaltsverzeichnis Seite Hinweis zur Verpackungsentsorgung............ Entsorgung der Altgeräte................ Sicherheitshinweise und Warnungen ............ Hinweise ....................Umweltschutz und Spar-Tipps..............Gerätebeschreibung................Installation ....................Entfernen der Transportsicherung ............Aufstellung des Geräts ................ Türanschlagwechsel ................Elektrischer Anschluss................Wasch-/Trockensäule ................Beschreibung der Bedienungsblende ..........

  • Seite 4: Hinweis Zur Verpackungsentsorgung

    125986101.qxp 12/12/2006 9:26 AM Page 4 Verpackungsentsorgung Verpackungen und Packhilfsmittel – Kunststoffverpackungsteile sollten von Quelle Elektro-Großgeräten sind ebenfalls in die dafür vorgesehenen mit Ausnahme von Holzwerkstoffen Sammelbehälter gegeben werden. recyclingfähig und sollen grundsätz- Solange solche in Ihrem Wohngebiet lich der Wiederverwertung zugeführt noch nicht vorhanden sind, können werden.

  • Seite 5: Sicherheitshinweise Und Warnungen

    125986101.qxp 12/12/2006 9:26 AM Page 5 Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann.
  • Seite 6 125986101.qxp 12/12/2006 9:26 AM Page 6 ● Im Fehlerfall und bei Wartung das – Federkissen, Polster usw. (Wär- Gerät vom Netz trennen. Dazu den mestau und Brandgefahr). Netzstecker herausziehen oder die – Wolle wegen Verfilzungsgefahr. Sicherung ausschalten. Am Netz- – Wäschestücke, die überwie- stecker ziehen - nicht am An- gend Schaumgummi oder gum- schlusskabel.

  • Seite 7: Hinweise

    125986101.qxp 12/12/2006 9:26 AM Page 7 Hinweise ● Der Trockner hat eine Kondensa- die Beigabe zu verzichten oder ein tionseinrichtung: Die der Wäsche anderes Fabrikat zu wählen. entzogene Feuchtluft wird konden- ● Lassen Sie die Tür zwischen siert und in einem Kondensat- einem Trockenvorgang und dem behälter gesammelt.

  • Seite 8: Umweltschutz Und Spar-Tipps

    125986101.qxp 12/12/2006 9:26 AM Page 8 Umweltschutz und Spar-Tipps ● Ihr Wäschetrockner arbeitet Die maximale Füllmenge entspre- chend der Programmübersicht auf besonders wirtschaftlich, wenn Sie folgendes beachten Seite 34 nutzen. Kleine Wäschefül- lungen sind unwirtschaftlich. ● Die Wäsche gründlich entwäs- ●...

  • Seite 9: Gerätebeschreibung

    125986101.qxp 12/12/2006 9:26 AM Page 9 Gerätebeschreibung 1 Arbeitsplatte 5 Typenschild 2 Bedienungselemente und 6 Luftkondensor Signalleuchten 7 Kondensatbehälter 3 Programmwähler 8 Schraubfüße 4 Flusensiebe 9 Glühlampe für Innenbeleuchtung...

  • Seite 10: Installation

    125986101.qxp 12/12/2006 9:26 AM Page 10 Installation Entfernen der Transport- Bodenunebenheiten bzw.- schrägla- sicherung gen ausgleichen. Die Justierung der Stellfüße kann von Achtung! Hand erfolgen, es kann aber auch ein Schraubenschlüssel mit SW 24 mm Bevor Sie das Gerät zum ersten Mal verwendet werden.

  • Seite 11: Elektrischer Anschluss

    125986101.qxp 12/12/2006 9:26 AM Page 11 Wasch-/Trockensäule Elektrischer Anschluss Der Wäschetrockner ist serienmäßig Der Aufbau zur platzsparenden für eine Nennspannung von 220-230 V Wasch-/Trockensäule ist mit allen mit Anschlusskabel und Stecker aus- Waschvollautomaten von 60 cm Breite gerüstet. und Frontbeschickung möglich. Hierzu benötigen Sie ein Befesti- Der Anschluss darf nur über eine vor- gungsset (Produkt-Nr.

  • Seite 12: Beschreibung Der Bedienungsblende

    125986101.qxp 12/12/2006 9:26 AM Page 12 Beschreibung der Bedienungsblende 1 Programm-Wahlschalter 2 Intensiv -Taste 3 Schon-Taste 4 Knitterschutzplus-Taste 5 Signal-Taste 6 Start/Pause-Taste 7 Informator 8 Zeitvorwahl-Taste Hinweis! Bei den Tasten handelt es sich um Kurzhub-Tasten, die nicht einrasten. Die Funktion ist eingeschaltet, wenn die darüberliegende Lampe leuchtet.

  • Seite 13: Bedienelemente Und Anzeigen

    125986101.qxp 12/12/2006 9:26 AM Page 13 Bedienelemente und Anzeigen 1 Programm-Wahlschalter alle Programme mit voller Heiz- leistung (2200 W) ab. Das Programm ist richtig eingestellt wenn Markierung Wahlschalter mit dem entsprechen- 4 Knitterschutzplus-Taste den Programm auf der Bedienblende Bei Anwahl dieser Zusatzfunktion wird übereinstimmt.

  • Seite 14: Zeit-Vorwahl-Taste

    125986101.qxp 12/12/2006 9:26 AM Page 14 Soll ein laufendes Programm unter- Kontrolllampe “BEHÄLTER” ● ● brochen werden, drücken Sie eben- leuchtet. falls die Taste. Der Kondensatbehälter muss entleert werden oder er ist nicht richtig einge- Hinweis! Wird laufende setzt.(siehe Kapitel "Kondens- Trocknungsprogramm durch Öffnen atbehälter entleeren") der Gerätetür oder der Tür zum...
  • Seite 15 125986101.qxp 12/12/2006 9:26 AM Page 15 Nach Ablauf der 9 vorgewählten Stunden (Lampe 3h ist ausgeschaltet) beginnt das Trocknungsprogramm. Während der laufenden Funktion der Startzeit-Vorwahl können weder das Programm noch die Startzeit-Vorwahl geändert werden. Sollte dies trotzdem gewünscht werden, müssen zuerst alle Eingaben durch Drehen des Programmwahlschalters auf “AUS”...

  • Seite 16: Wäsche Einfüllen

    125986101.qxp 12/12/2006 9:26 AM Page 16 Wäsche einfüllen Fassungsvermögen und damit den Energieverbrauch aus. Außerdem besteht dann die Gefahr Die Höchstmengen trockener Wäsche verstärkter Knitterbildung. betragen: Koch- und Buntwäsche max. 6,0 kg Einfülltür schließen Pflegeleichte Gewebe max. 3,0 kg Tür einfach zudrücken, bis sie hörbar Feinwäsche max.

  • Seite 17: Bedienung/Handhabung

    125986101.qxp 12/12/2006 9:26 AM Page 17 Bedienung/Handhabung Programm wählen Programmänderung - entsprechend der Programmüber- Bevor eine Programmänderung durchge- sicht auf Seite 34/35. führt werden kann, muss erst das laufende Programm gelöscht werden. Drehen Sie Zwei Möglichkeiten stehen für die den Wahlschalter auf Position “AUS”, das Programmwahl zur Verfügung: vorherige Programm ist nun gelöscht.

  • Seite 18: Programmende

    125986101.qxp 12/12/2006 9:26 AM Page 18 Programmende Die Reinigung des Flusensiebes in der Einfüllöffnung sollte, bevor Sie die Das Programm wird automatisch be- Wäsche entnehmen, erfolgen. endet. Das Ende wird akustisch und optisch angezeigt. Akustische Anzeige: Wurde die Signal/Aus-Taste gedrückt, ertönt am Programmende alle 10 Sekunden ein kurzer Signalton.

  • Seite 19: Kondensatbehälter Entleeren

    125986101.qxp 12/12/2006 9:26 AM Page 19 Durch Waschmittelreste in der Wäsche Dieser Behälter muss nach jedem kann sich an den Flusensieben ein Trocknungsgang entleert werden. weißlicher Belag bilden. In diesem Die entsprechende Kontrolllampe Falle müssen die Siebe, insbesondere erinnert Sie daran. das Sieb in der Einfüllöffnung, mit Wird der Behälter nicht entleert, warmem Wasser und einer Bürste...

  • Seite 20: Kurzanweisung

    125986101.qxp 12/12/2006 9:26 AM Page 20 ● Auslauföffnung wieder verschließen Hinweis! und Behälter bis zum Anschlag ein- Das aufgefangene Kondenswasser schieben. kann für das Dampfbügeleisen ver- wendet werden. Davor sollten Sie es ● Sicherungshebel wieder nach jedoch durch ein feines Sieb oder unten drehen und Tür schließen.

  • Seite 21: Wichtige Hinweise Für Das Trocknen

    125986101.qxp 12/12/2006 9:26 AM Page 21 Wichtige Hinweise für das Trocknen ● Vor der ersten Die Wäsche muss vor dem Inbetriebnahme Trocknen gut ausgeschleudert sein. Schleuderdrehzahl des empfiehlt es sich, den Trockner mit Waschautomaten mind. 800 einigen feuchten Tüchern zu füllen U/min, bei Wäscheschleudern und ca.

  • Seite 22: Wäschegewichte

    125986101.qxp 12/12/2006 9:26 AM Page 22 ● ● Trocknen Sie neue, farbige Tex- Die angesammelte Flusenmenge tilien nicht gemeinsam mit hellen in den Flusensieben ist nicht etwa Wäschestücken. Es könnte zu auf die Wäschebeanspruchung im Verfärbungen kommen. Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen.

  • Seite 23: Beachtenswerte Ratschläge Und Tipps

    125986101.qxp 12/12/2006 9:26 AM Page 23 Beachtenswerte Ratschläge und Tipps Schranktrocken Wäsche, die weiterbehandelt wird ... Dieser Trockengrad gilt für Wäsche, die nicht gebügelt und gleich in den sollte bügelfeucht der Trommel entnom- Schrank zurückgelegt wird (z. B. Frot- haushaltsüblich tierwäsche, bügelfreie Synthetics streckt und zusammengelegt werden.

  • Seite 24: Besonders Große Stücke

    125986101.qxp 12/12/2006 9:26 AM Page 24 Trockenstarre Trikotagen und Wirkwaren ist jener Zustand in der Wäschetrock- sollten dem Gerät bügelfeucht ent- nung, bei welchem eine weitere Bear- nommen werden, um ein Einlaufen zu beitung erschwert ist. verhindern. Bitte vergessen Sie bei Die Trockenstarre ist nicht nur bei diesen Textilien nicht das übliche überdehnter Zeitsteuerung möglich,...

  • Seite 25: Wartung Und Pflege

    125986101.qxp 12/12/2006 9:26 AM Page 25 Wartung und Pflege Flusensiebe ● Luftkondensor an seinem Griff Das Flusensieb in der Innentür und nach vorne herausziehen. das Flusensieb in der Einfüllöffnung müssen nach jedem Trocknungsgang gereinigt werden (s. Seiten 18/19). Reinigung des Luftkondensors Reinigen Sie den Luftkondensor wenn die entsprechende Lampe leuchtet.

  • Seite 26: Reinigung Des Hinteren Sauggitters

    125986101.qxp 12/12/2006 9:26 AM Page 26 Achtung! Kalk im Wasser entstehen kann und der ein korrektes Abtasten des Trock- Ohne Luftkondensor darf das Gerät nungsgrades verhindert. nicht betrieben werden. Reinigung des hinteren Saug- Reinigen des Trocknergehäuses gitters Das durch ausgewählte Einbrennlacke Das Gitter mit einem Staubsauger von geschützte Gehäuse erspart Ihnen Flusen befreien.

  • Seite 27: Technische Daten/Abmessungen

    125986101.qxp 12/12/2006 9:26 AM Page 27 Technische Daten/Abmessungen Nennspannung ........220/230 V ~ 50 Hz Gesamtanschluss .

  • Seite 28: Einstellung Der Leitfähigkeit Des Wassers

    125986101.qxp 12/12/2006 9:26 AM Page 28 Hinweise für Prüfinstitute Einstellung der Leitfähigkeit des Wassers Die Empfindlichkeit des Leitfähigkeits- fühlers, kann entsprechend dem Wert der Wasserleitfähigkeit im jeweiligen Wohngebiet, wie folgt eingestellt wer- den: Einstellungsvorgang Den Programmwähler drehen und das Gerät einschalten. Gleichzeitig die Tasten KNITTER- SCHUTZPLUS und START/PAUSE Ändern des Leitfähigkeits-...

  • Seite 29: Notizen

    125986101.qxp 12/12/2006 9:26 AM Page 29 Notizen...
  • Seite 30 125986101.qxp 12/12/2006 9:26 AM Page 30 Notizen...

  • Seite 31: Behebung Kleiner Störungen

    125986101.qxp 12/12/2006 9:26 AM Page 31 Behebung kleiner Störungen ● Hinweise zur Behebung klei- Sind die Lüftungsschlitze im Sockel- bereich frei? ner Störungen ● Hat sich ein Belag an der Trommel- Wenn Sie unsere Ratschläge beach- innenfläche gebildet? ten, werden Sie immer Freude an Ihrem Wäschetrockner haben.

  • Seite 32: Kundendienst

    Wenn Sie für eine Störung keinen c) Produkt-Nummer Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unse- d) Privileg-Nummer Die Produkt- und Privileg-Nummer - Technischen Kundendienst - finden Sie auf dem Geräte-Typen- “Profectis”. schild, das im Bereich der Einfüll- öffnung angebracht ist.

  • Seite 33: Ablaufschlauch Für Kondenswasser

    125986101.qxp 12/12/2006 9:26 AM Page 33 Ablaufschlauch für Kondenswasser Anschluss eines Ablauf- Das Anbringen eines Ablaufschlau- schlauches ches ist besonders sinnvoll, wenn der Trockner mit einer Waschmaschine zu Befindet sich am Aufstellungsort des einer Wasch-/Trockensäule kombiniert Geräts ein Bodenabfluss o. ä., kann wird.

  • Seite 34: Programmübersicht

    125986101.qxp 12/12/2006 9:26 AM Page 34 Programmübersicht Wäsche- Pflege- Wäscheart Programm menge symbole Kochwäsche-Buntwäsche Wäsche unterschiedlicher Dicke und bis 6 kg Extratrocken mehrlagige Wäschestücke, z.B. Bademäntel, jedoch keine Trikotwäsche Kochwäsche-Buntwäsche Dicke Textilien, z.B. Frottierwäsche, bis 6 kg Starktrocken Frotteehandtücher Frottierwäsche, Trikotwäsche bis 6 kg (•) Schranktrocken...

  • Seite 35: Verbrauchswerte

    125986101.qxp 12/12/2006 9:26 AM Page 35 Verbrauchswerte* Programmdauer in Min. ca. Stromverbrauch in kWh ca. Wäsche geschleudert mit Wäsche geschleudert mit ca. 1000 U/Min. Restfeuchtigkeit 60% ca. 1000 U/Min. Restfeuchtigkeit 60% 4,10 3,90 3,70 3,55 3,00 2,70 Kurz geschleuderte Wäsche (Restfeuchtigkeit 40%, ca.

  • Seite 36: Gewährleistung

    125986101.qxp 12/12/2006 9:26 AM Page 36 Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unse- rer Service-Hotlines an.
