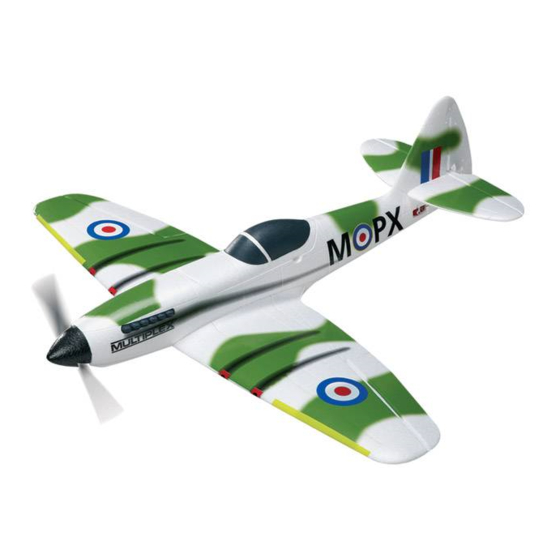

Multiplex Dog fighter Anleitung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D
Bauanleitung
Building instructions
GB
Notice de construction
F
Instruzioni di montaggio
I
Instrucciones de montaje 32 ... 37
ES
Ersatzteile
Replacement parts
Pièces de rechanges
Parti di ricambio
Repuestos
© Copyright by MULTIPLEX 2011
Kit Best.-Nr. 21 4250
RR Best.-Nr. 26 2250
03 ... 13
14 ... 19
20 ... 26
27 ... 31
Version 1.01
1
Verwandte Anleitungen für Multiplex Dog fighter
Inhaltszusammenfassung für Multiplex Dog fighter
- Seite 1 Building instructions 14 ... 19 Notice de construction 20 ... 26 Instruzioni di montaggio 27 ... 31 Instrucciones de montaje 32 ... 37 Ersatzteile Replacement parts Pièces de rechanges Parti di ricambio Repuestos © Copyright by MULTIPLEX 2011 Version 1.01...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Prüfen Sie vor jedem Start den festen Sitz des Motors und der Luftschraube - insbesondere nach dem Transport, härteren Landungen sowie Abstürzen. Prüfen Sie ebenfalls vor jedem Start den festen Sitz und die richtige Position der Tragflächen auf dem Rumpf. Akku erst einstecken, wenn Ihr Sender eingeschaltet ist und Sie sicher sind, dass das Bedienelement für die Motorsteuerung auf "AUS"... - Seite 3 Machen Sie sich mit dem Bausatz vertraut! MULTIPLEX – Modellbaukästen unterliegen während der Produktion einer ständigen Materialkontrolle. Wir hoffen, dass Sie mit dem Baukasteninhalt zufrieden sind. Wir bitten Sie jedoch, alle Teile (nach Stückliste) vor Verwendung zu prüfen, da bearbeitete Teile vom Umtausch ausgeschlossen sind.
- Seite 4 Wichtiger Hinweis Dieses Modell ist nicht aus Styropor ™! Daher sind Verklebungen mit Weißleim, Polyurethan oder Epoxy nicht möglich. Diese Kleber haften nur oberflächlich und platzen im Ernstfall einfach ab. Verwenden Sie nur Cyanacrylat-/Sekundenkleber mittlerer Viskosität, vorzugsweise unser Zacki -ELAPOR® # 59 2727, der für ELAPOR® Partikelschaum optimierte und angepasste Sekundenkleber.
- Seite 5 Kardanbolzen geschoben. Die Drähte werden an den 13. Tragfläche zusammenbauen An der Tragfläche die Querruder seitlich gemäß der Vertiefung Querrudern im zweiten Loch von außen eingehängt. freischneiden. Die Scharnierkanten durch hin- und Stellen Sie sicher, dass Servos und Ruder auf „Neutral“ herbewegen „gängig“...
- Seite 6 Vorstellungen aufgebracht. Das Dekor muss beim ersten Mal ist keine Garantie für die nächste Flugminute. sitzen (Klebekraft). Wir, das MULTIPLEX -Team, wünschen Ihnen beim Bauen und später beim Fliegen viel Freude und Erfolg. 27. Vorbereitungen für den Erstflug Für den Erstflug warten Sie einen möglichst windstillen Tag MULTIPLEX Modellsport GmbH &Co.
- Seite 7 Stückliste DogFighter Pos. Stück Bezeichnung Material Abmessungen Bauanleitung Dekorbogen Racer bedruckte Klebefolie 330 x 700 mm Dekorbogen Fighter bedruckte Klebefolie 330 x 700 mm Rumpfhälfte links Elapor geschäumt Fertigteil Rumpfhälfte rechts Elapor geschäumt Fertigteil Rumpffüllstück Elapor geschäumt Fertigteil Tragfläche Elapor geschäumt Fertigteil Kabinenhaube Elapor geschäumt...
- Seite 8 Abb. 01 Abb. 02...
- Seite 9 5 / 4 Abb. 03 Abb. 04 Abb. 05 Abb. 06 Abb. 08 Abb.07 Abb. 09 Abb. 10...
- Seite 10 Abb. 11 Abb. 12 Abb. 13 Abb. 14 Abb. 16 Abb.15 Abb. 18 Abb. 17...
- Seite 11 Abb. 20 Abb. 19 Abb. 21 Abb. 22 Abb. 24 Abb. 23 Abb. 25 Abb. 26...
- Seite 12 43 / 44 Abb. 27 Abb. 28 4 x 66 4 x 65 Abb. 29 Abb. 30 Abb. 31 Abb. 32 4 x 38 2 x 39 2 x 23 Abb. 33 Abb. 34...
- Seite 13 Abb. 36 Abb. 35 Ebenfalls passend: Dekorbogen TWISTER # 72 4469 Alternative stickerset: Decals TWISTER # 72 4469 Aussi adaptable: Planche de décoration TWISTER # 72 4469 Adatto anche: Decals TWISTER # 72 4469 También vale: Lámina decorativa TWISTER # 72 4469...
