HomeMatic HM-LC-Sw1PBU-FM Installationsanleitung Seite 11

Die Installationsschritte sind entsprechend der
jeweiligen Schaltung vorzunehmen. Bitte beachten
Sie dabei die Gefahrenhinweise gemäß „2 Gefahren-
hinweise" auf Seite 5.

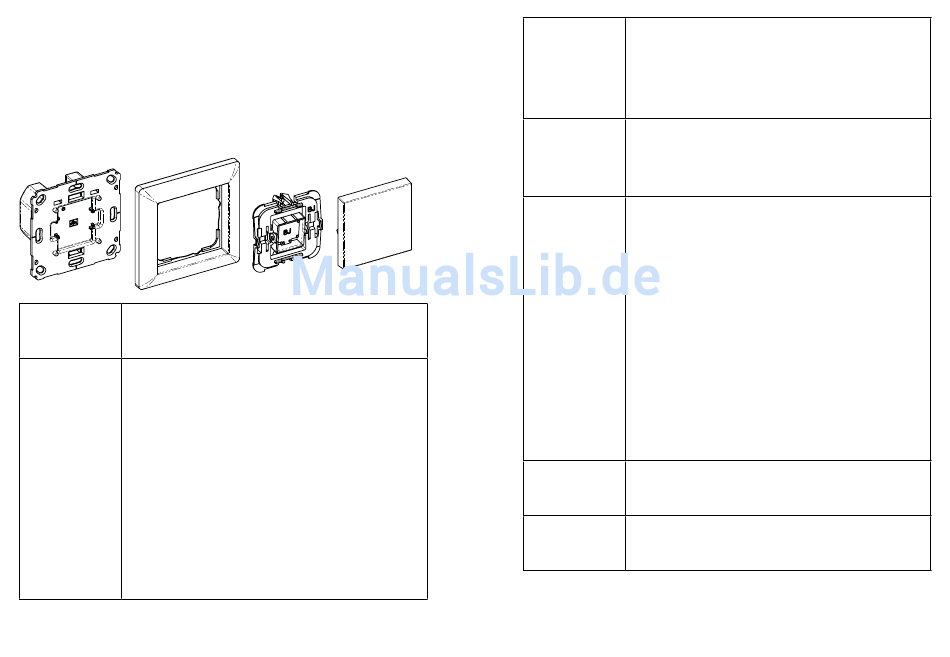

HomeMatic Beispiel für
Funk-Aktor vorhandenen Rahmen
Schritt 1: Schalten Sie die Haussicherung des
Stromkreises ab.
Schritt 2: Ziehen Sie gegebenenfalls die Wippe
vom Rahmen des entsprechenden
Schalters ab.
Ziehen Sie anschließend den Rahmen
mitsamt Klemm- / Haltestück vom
Schalter ab. Das Klemm- / Haltestück
kann in Abhängigkeit vom Hersteller
transparent, grau oder schwarz
sein und hält den Rahmen auf dem
Schalter.
20
HomeMatic
Beispiel für
Adapter
vorhandene Wippe
Um die Demontage zu erleichtern,
kann ein flacher spitzer Gegenstand,
z. B. ein Schlitzschraubendreher, zur
Hilfe genommen werden.
Schritt 3: Lösen Sie die Verdrahtung und entfer-
nen Sie gegebenenfalls den vorhan-
denen Schalter.
Schritt 4: Ausschaltung: Schließen Sie den
Leiter zur Lampe / Leuchte an die An-
schlussklemme 2 an.
Wechselschaltung: Schließen Sie
die beiden Korrespondierenden
Zuleitungen zum Wechselschalter an
die Anschlussklemmen 1 und 2 an.
Kreuzschaltung: Schließen Sie
die beiden Korrespondierenden
Zuleitungen zum Kreuzschalter an die
Anschlussklemmen 1 und 2 an.
Schritt 5: Schließen Sie den Außenleiter an die
Anschlussklemme L an.
Schritt 6: Schließen Sie den Neutralleiter an die
Anschlussklemme N an.
21
