SYSTEMMENÜ (Fortsetzung)

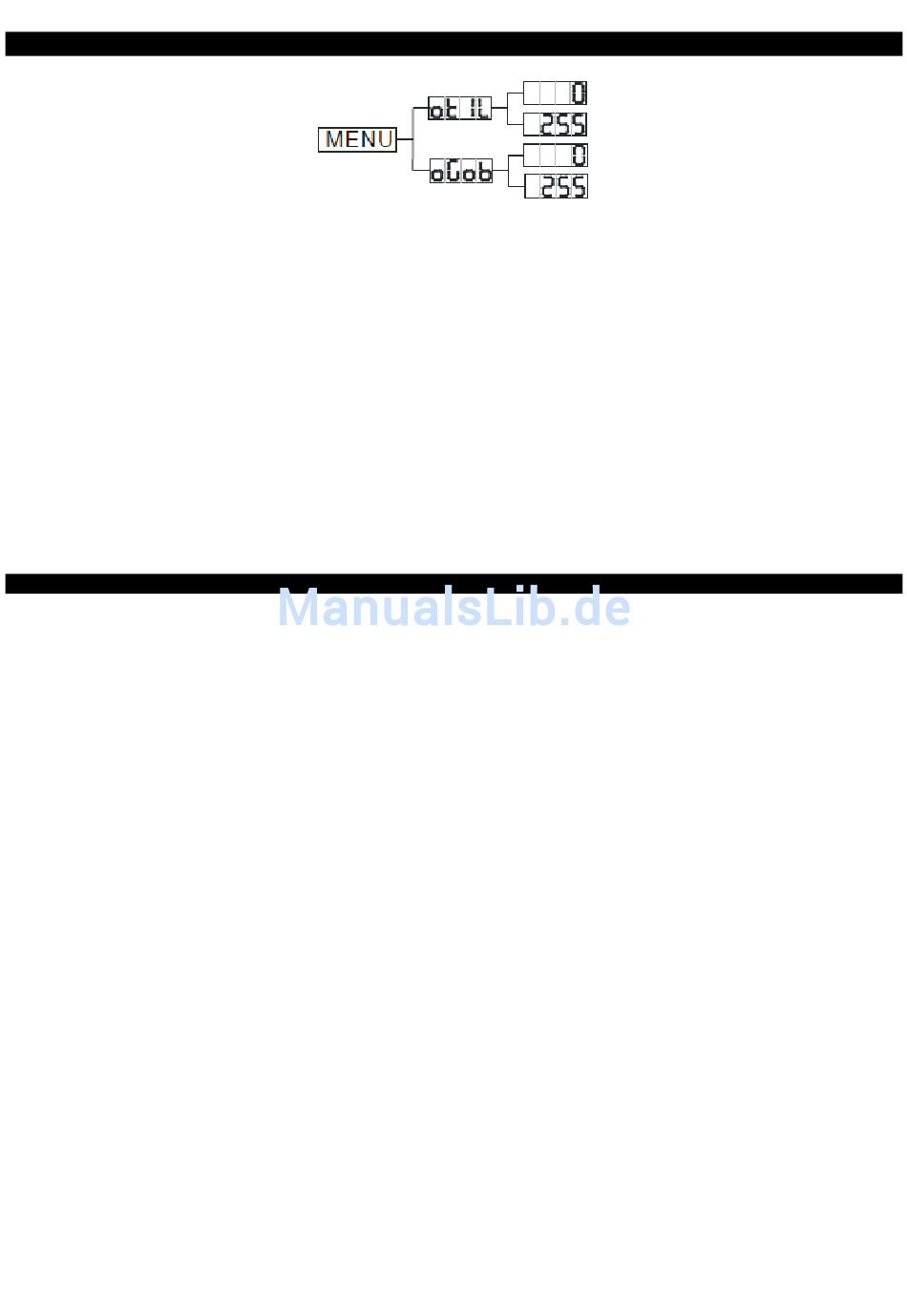

Um das Untermenü für die Einstellung der OTIL (Standardeinstellung)-/Goboradeinstellung zu öffnen,
betätigen Sie die ENTER-Taste für mindestens 5 Sekunden. In diesem Untermenü können Sie die
ursprüngliche Position des Goborads und der Neigung (Standardposition) einstellen.
OTIL
- Einstellung der Standardposition.
1. Betätigen Sie die ENTER-Taste für mindestens 5 Sekunden; drücken Sie dann die UP- oder DOWN-
Tasten, bis "OTIL" angezeigt wird, und betätigen Sie dann ENTER.
2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur
Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen.
OGOB
- Einstellung des Goborads.
1. Betätigen Sie die ENTER-Taste für mindestens 5 Sekunden; drücken Sie dann die UP- oder DOWN-
Tasten, bis "OGOB" angezeigt wird, und betätigen Sie dann ENTER.
2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur
Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen.

BETRIEB

Betriebsmodi: Der X-Move LED 25R kann in drei verschiedenen Modi betrieben werden. In jedem Modus
können Sie das Gerät als Stand-alone oder in der Master/Slave-Konfiguration betreiben. Im nächsten
Abschnitt sind die Unterschiede zwischen den einzelnen Betriebsmodi aufgelistet.
• Musiksteuerungs-Modus -
Das Gerät reagiert auf Musik und wählt entsprechend aus den internen Programmen aus.
• Show-Modus -
Das Gerät gibt eine der vier von Ihnen ausgewählten Shows wieder.
• DMX-Steuerungs-Modus -
Mit dieser Funktion können Sie jedes einzelne Merkmal der Geräte mit einem standardmäßigen DMX 512-
™
Controller wie etwa dem Elation® Show Designer™ ansteuern.
Master/Slave-Betrieb Mit dieser Funktion lassen sich bis zu 16 Geräte miteinander verbinden und ohne
Controller betreiben. Die Geräte laufen im Musiksteuerungs-Modus. In diesem Modus fungiert ein Gerät als
Steuerungseinheit und die anderen reagieren auf die integrierten Programme dieser Steuerungseinheit. Jedes
Gerät kann als Master oder Slave definiert werden.
1. Schließen Sie die Geräte in Reihe über die an der Rückseite befindlichen XLR-Buchsen zusammen.
Beachten Sie, dass der männliche XLR-Anschluss der Eingang und der weibliche XLR-Anschluss der
Ausgang ist. Das erste Gerät in der Reihenschaltung (Master) verwendet nur den weiblichen XLR-Anschluss
(Buchse). Das letzte Gerät in der Reihe verwendet nur den männlichen XLR-Anschluss (Stecker). Bei
längeren Kabeln empfiehlt sich die Verwendung einer Abschlussschaltung.
2. Am Master-Gerät finden Sie die gewünschte Show und stellen diese durch das Betätigen der ENTER-Taste
ein.
3. An den Slave-Geräten drücken Sie auf MENU, bis "SLND" angezeigt wird; drücken Sie dann auf ENTER.
Wählen Sie entweder "SL 1" oder "SL 2" und betätigen dann ENTER. Weitere Informationen finden Sie auf
Seite 7.
4. Die Slave-Geräte befolgen nun die Anweisungen des Master-Geräts.
