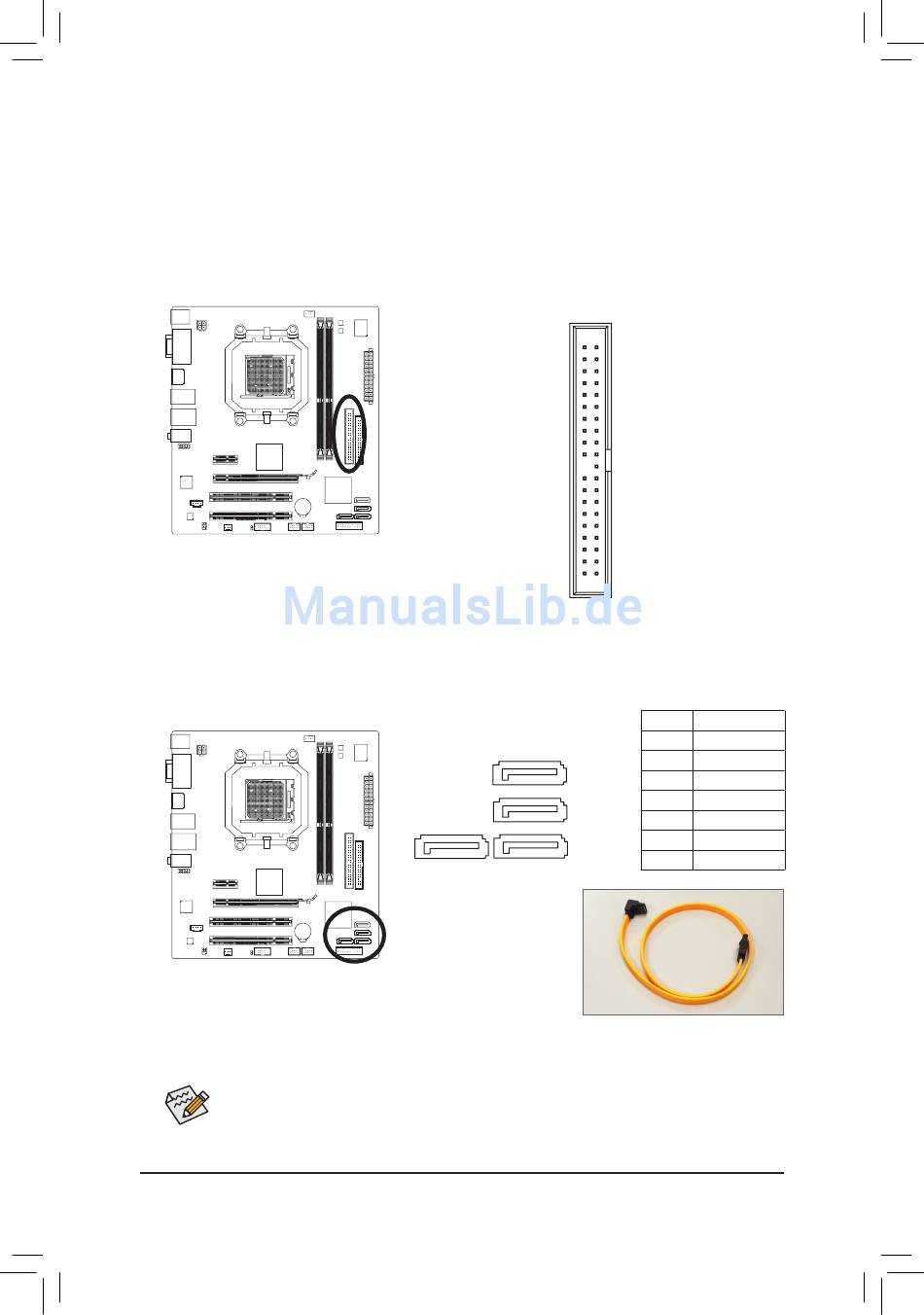

6) IDE (IDE Anschluss)
Der IDE-Anschluss kann bis zu zwei IDE-Geräte wie z.B. Festplatten und optische Laufwerke
aufnehmen. Suchen Sie die narrensichere Kerbe an dem Anschluss, bevor Sie das IDE-Kabel
anschließen. Möchten Sie zwei IDE-Geräte anschließen, dann denken Sie bitte daran, dass die Jumper
und die Verkabelung entsprechend den Rollen der IDE-Geräte (z.B. Master oder Slave) einzurichten
sind. (Für die Informationen zur Master/Slave-Einstellung für die IDE-Geräte lesen Sie bitte die
Anweisungen von den Geräteherstellern.)
7) SATA2_0/1/2/3 (SATA 3Gb/s Anschlüsse)
Die SATA-Anschlüsse sind konform mit dem SATA 3Gb/s-Standard und kompatibel mit dem SATA 1,5Gb/
s-Standard. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der AMD SB710 Controller
unterstützt RAID 0, RAID 1, RAID 10 und JBOD. Siehe Kapitel 5 "Konfigurieren von SATA-Festplatten"
für Anweisungen zum Konfigurieren eines RAID-Arrays.
• Eine RAID 0- oder RAID 1-Konfiguration benötigt mindestens zwei Festplatten. Wenn mehr als
zwei Festplatten verwendet werden, muss die Anzahl der Festplatten eine gerade Zahl sein.
• Eine RAID 10-Konfiguration benötigt mindestens vier Festplatten. Die Anzahl der Festplatten
muss eine gerade Zahl sein.
Hardwareinstallation
40
2
1
7
1
7
SATA2_0
1
7
- 18 -
18 - -
39
1
Pol-Nr.
Funktion
1
Erde
2
TXP
SATA2_3
3
TXN
4
Erde
SATA2_2
5
RXN
6
RXP
SATA2_1
7
Erde
Bitte verbinden Sie das L-förmige
Endes des SATA 3Gb/s-Kabels mit
Ihrer SATA-Festplatte.
