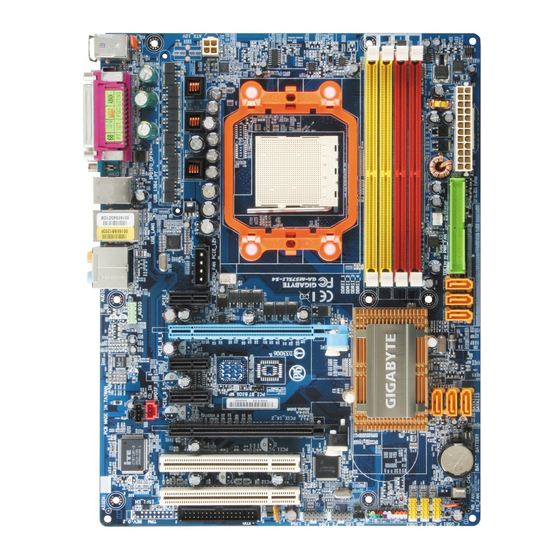

GA-M57SLI-S4
AMD Socket AM2 Prozessor Motherboard
BENUTZERHANDBUCH
Rev. 1002
* Das Zeichen WEEE auf dem Produkt zeigt an, dass dieses Produkt nicht mit anderem Hausmüll entsorgt
werden darf und an eine dafür vorgesehene Sammlungsstelle für das Recyclen von elektrischen und
elektronischen Geräten übergeben werden muss!!
* Das Zeichen WEEE gilt nur in den Mitgliedsstaaten der Europäischen Union.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gigabyte GA-M57SLI-S4
Inhaltszusammenfassung für Gigabyte GA-M57SLI-S4
- Seite 1 GA-M57SLI-S4 AMD Socket AM2 Prozessor Motherboard BENUTZERHANDBUCH Rev. 1002 * Das Zeichen WEEE auf dem Produkt zeigt an, dass dieses Produkt nicht mit anderem Hausmüll entsorgt werden darf und an eine dafür vorgesehene Sammlungsstelle für das Recyclen von elektrischen und elektronischen Geräten übergeben werden muss!!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Hardware-Installation..................3 Was vor der Installation berücksichtigt werden muss..............3 Beschreibung der Eigenschaften .....................4 Installation der CPU und der CPU Lüfter .................6 1-3-1 Installation der CPU....................6 1-3-2 Installation der CPU Lüfter ..................7 Den Speicher installieren ......................8 Die Erweiterungskarten installieren ..................10 Einstellung der SLI (Scalable Link Interface) Konfiguration ..........11 Beschreibung der I/O-Rückplatte...................14 Beschreibung der Anschlüsse....................15... -
Seite 3: Kapitel 1 Hardware-Installation
Schäden, die auf eine Nichtbeachtung der Bedingungen, die im Benutzerhandbuch beschrieben sind, zurückzuführen sind. Schäden wegen unsachgemäßer Installation. Schäden wegen Verwendung von unzulässigen Komponenten. Schäden, die auf eine Benutzung mit Parametern außerhalb des zulässigen Bereichs zurückzuführen sind. Falls das Produkt als kein offizielles Gigabyte-Produkt bestimmt wurde. - 3 - Hardware-Installation... -
Seite 4: Beschreibung Der Eigenschaften
1 Anschluss für das vordere Bedienfeld 1 Audio-Anschluss auf der Vorderseite 1 CD-In-Anschluss 1 SPDIF-In-Anschluss 3 USB 2.0/1.1 Anschlüsse für zusätzlich 6 USB 2.0/1.1 Ports mit Kabeln 2 IEEE1394 Anschlüsse für zusätzlich 2 Ports mit Kabeln 1 Spannungsersorgungs-LED-Anschluss GA-M57SLI-S4 Motherboard - 4 -... - Seite 5 Rückseiten I/O 1 PS/2-Tastatur-Port 1 PS/2-Maus-Port 1 Paralleler Port 1 SPDIF-Out-Port (koaxial) 1 SPDIF-Out-Port (optisch) 1 COMA-Port 4 USB 2.0/1.1-Ports 1 IEEE1394-Port 1 RJ-45-Port 6 Audiobuchsen (Line In / Line Out / MIC In / Surround Speaker Out (Hinterer Lautsprecher-Ausgang) / Center/Subwoofer Lautsprecher-Ausgang / Seitenlautsprecher-Ausgang) I/O Control IT8716-Chip...
-
Seite 6: Installation Der Cpu Und Der Cpu Lüfter
Metallheber zurück in seine Ausgangsposition.. Pin Eins Seien Sie bitte besonders vorsichtig, wenn Sie die CPU installieren. Die CPU wird nicht passen, wenn sie nicht korrekt positioniert wurde. Anstatt Gewalt anzuwenden, ändern Sie bitte die Position der CPU. GA-M57SLI-S4 Motherboard - 6 -... -
Seite 7: Installation Der Cpu Lüfter
1-3-2 Installation der CPU Lüfter Abb. 1 Bevor Sie den CPU Kühler installieren, tragen Sie bitte erst eine gleichmäßige Schicht Hitzekleber auf die Oberseite der CPU auf. Installieren Sie alle Komponeneten des CPU Kühlers (beziehen Sie sich auf das Kühler Handbuch für detaillierte Installationsinstruktionen. Abb. -
Seite 8: Den Speicher Installieren
Sie es nach unten. Abb. 2 Schließen sie die Plastikklammer an beiden Kanten der DIMM Fassungen, um das DIMM Modul zu verriegeln. Kehren Sie die Installationsschritte um, wenn Sie das DIMM Modul entfernen wollen. GA-M57SLI-S4 Motherboard - 8 -... - Seite 9 Dual Kanal Speicher Konfiguration GA-M57SLI-S4 unterstützt Dual Channel Technologie. Bei der Verwendung der Dual Channel Technologie wird die Bandbreite des Speicherbusses verdoppelt. Durch die CPU Beschränkungen, falls Sie die Zweikanaltechnologie verwenden möchten, folgen Sie den unten angegebenen Anleitungen: Der Dual Kanal Modus ist nicht anwendbar, wenn nur ein Speichermodul installiert ist.
-
Seite 10: Die Erweiterungskarten Installieren
Ihre VGA-Karte vom kleinen weißen Stift geschlossen wird. Um eine VGA Karte zu installieren oder zu deinstallieren können Benutzer ebenfalls auf den Riegel auf der Rückseite der ziehbaren Stiftes drücken, wie auf dem Bild links abgebildet. GA-M57SLI-S4 Motherboard - 10 -... -
Seite 11: Einstellung Der Sli (Scalable Link Interface) Konfiguration
Falls Sie die SLI Funktion ermöglichen möchten, installieren Sie zwei SLI-ready Grafikkarten in die PCIE_16_1 und PCIE_16_2 Steckplätze. (es wird angeraten Grafikkarten identischer Marke und Chips zu verwenden. Z.B. GIGABYTE GV-NX76T256D-RH). Falls Sie ein einzelnes Grafikkartensystem installiern wollen, empfehlen wir die Installation der Grafikkarte in dem PCIE_16_1 Steckplatz um eine bessere Anzeigeleistung zu gewährleisten. - Seite 12 Seite der Brückenverbindung. Halteklammer Schritt 4: Stecken Sie das Gerätekabel in die Grafikkarte auf Steckplatz PCIE_16_1 (Hinweis) (Hinweis) Falls Sie die SLI Funktion ermöglichen möchten, müssen Sie das Gerätekabel in die Grafikkarte auf Steckplatz PCIE_16_1 stecken. GA-M57SLI-S4 Motherboard - 12 -...
-
Seite 13: Grafikkarten Treibereinstellung
Grafikkarten Treibereinstellung: Schritt 1: Nachdem Sie den Grafikartentreiber auf dem Betriebssystem installiert haben, rechts-klicken Sie auf das NVIDIA Symbol in Ihrer Systemleiste und wählen dann NVIDIA Anzeige. Das NVIDIA Kontrollfeld wird erscheinen. Schritt 2: Wählen Sie SLI multi-GPU aus dem Seitenmenü und wählen Sie das Aktiviere SLI multi-GPU Ankreuzfeld in der SLI multi-GPU Dialogbox. -
Seite 14: Beschreibung Der I/O-Rückplatte
Surround Lautsprecher Ausgang (hinterer Lautsprecher Ausgang) Die Standard Surround Lautsprecher Ausgangsbuchse (hinterer Lautsprecher Ausgang). Hintere Surround Lautsprecher können an die Surround Lautsprecher Ausgangsbuchse (hinterer Lautsprecher Ausgang) angeschlossen werden. Seiten-Lautsprecherausgang Die Standard Seiten-Lautsprecherausgangsbuchse. Surround Seiten-Lautsprecher können an die Seiten-Lautsprecherausgangsbuchse angeschlossen werden. GA-M57SLI-S4 Motherboard - 14 -... -
Seite 15: Beschreibung Der Anschlüsse
Line In Die Standard Line In Buchse. Geräte wie CD-ROM, Walkman usw. können an die Line In Buchse angeschlossen werden. Line Out (vorderer Lautsprecher-Ausgang) Die Standard Line Out (vorderer Lautsprecher-Ausgang) Buchse. Stereo Lautsprecher, Ohrhörer oder vordere Surround Lautsprecher können an die Line Out (vorderer Lautsprecher-Ausgang) Buchse angeschlossen werden. - Seite 16 PS_ON (soft An/Aus) Spannungsversorgung gut 5V SB (stand by +5V) +12V +12V (nur für 24 Pins ATX) +5V (nur für 24 Pins ATX) 3,3V (nur für 24 Pins ATX) GND (nur für 24 Pins ATX) GA-M57SLI-S4 Motherboard - 16 -...
- Seite 17 3) PCIE_12V (Stromanschluss) 3) PCIE_12V (Stromanschluss) Der PCIE_12V Stromanschluss führt den PCIE x 16 Steckplatz zusätzlich Strom zu. Verbinden Sie diesen Der PCIE_12V Stromanschluss führt den PCIE x 16 Steckplatz zusätzlich Strom zu. Verbinden Sie diesen Anschluss abhängig von Ihren Systemvoraussetzungen. Anschluss abhängig von Ihren Systemvoraussetzungen.
- Seite 18 (Festplatte oder CD-Laufwerk). Falls Sie zwei IDE-Geräte anschliessen möchten, stellen Sie die Steckbrücke an einem IDE-Gerät als Master und die andere als Slave ein (Informationen über die Einstellungen finden Sie in der Anleitung auf dem IDE-Gerät). GA-M57SLI-S4 Motherboard - 18 -...
- Seite 19 9) SATA1 / 2 / 3 / 4 / 5 / 6 (SATA 3Gb/s Anschlüsse, Gesteuert durch 570-SLI) 9) SATA1 / 2 / 3 / 4 / 5 / 6 (SATA 3Gb/s Anschlüsse, Gesteuert durch 570-SLI) SATA 3Gb/s ermöglicht eine Übertragungsrate bis zu 300MB/Sek. Den SATA 3Gb/s finden Sie in der SATA 3Gb/s ermöglicht eine Übertragungsrate bis zu 300MB/Sek.
- Seite 20 Pin 1: Spannungs (Gelb) Pin 2 - Pin 3: NC Pin 4: Daten (-) HD (IDE Hard-Disk-Aktiv-LED) Pin 1: LED-Anode (+) (Blau) Pin 2: LED-Kathode (-) RES (Reset-Schalter) Offen: Normal (Grün) Geschlossen: Reset Hardware System NC (Violett) GA-M57SLI-S4 Motherboard - 20 -...
- Seite 21 12) PWR_LED 12) PWR_LED Der PWR_LED Anschluss ist mit der Systemenergieanzeige verbunden um anzuzeigen ob das System Der PWR_LED Anschluss ist mit der Systemenergieanzeige verbunden um anzuzeigen ob das System an/aus ist. Es wird blinken, wenn das System Unterbrechungsmodus betritt. an/aus ist.
- Seite 22 Sie das SPDIF Kabel anschließen. Eine inkorrekte Verbindung des Kabels mit dem Anschluss wird das Gerät nicht funktionieren lassen oder sogar beschädigen. Für ein optionales SPDIF Kabel, kontaktieren Sie bitte Ihren Händler. PIN Nr. Definition Spannungs SPDIF1 GA-M57SLI-S4 Motherboard - 22 -...
- Seite 23 16) F_USB1 / F_USB2 / F_USB3 (Vordere USB-Verbindung) 16) F_USB1 / F_USB2 / F_USB3 (Vordere USB-Verbindung) Vorsichtig mit der Polarität der vorderen USB-Verbindung sein. Die Pin-Belegung sorgfältig prüfen, Vorsichtig mit der Polarität der vorderen USB-Verbindung sein. Die Pin-Belegung sorgfältig prüfen, während Sie das vordere USB-Kabel anschliessen, eine falsche Verbindung des Kabels kann zu während Sie das vordere USB-Kabel anschliessen, eine falsche Verbindung des Kabels kann zu Fehlfunktionen oder sogar zu Beschädigungen führen.
- Seite 24 Sie können durch diesen Kopf die CMOS Daten zu ihren voreingestellten Werten zurücksetzen. Um CMOS zu klären, entfernen Sie kurzzeitig die zwei Pins. Die Voreinstellungen beinhalten nicht die Jumper um eine unsachgemäße Anwendung des Kopfes zu verhindern. Offen: Normal Kurz: Lösche CMOS GA-M57SLI-S4 Motherboard - 24 -...
