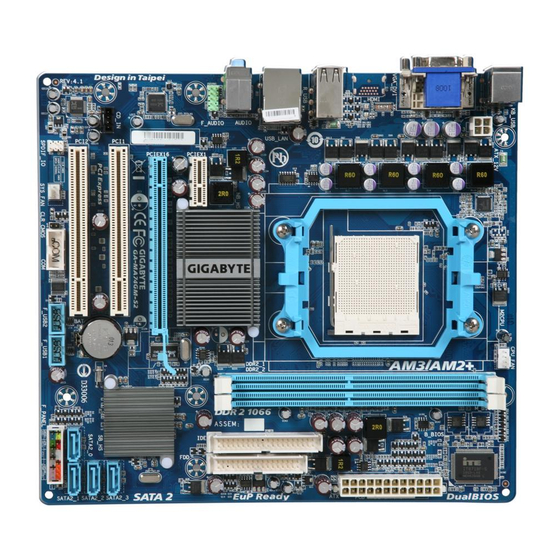

- Seite 1 GA-MA74GM-S2H/ GA-MA74GM-S2 AM2+/AM2-Sockel-Motherboard für AMD Phenom II-Prozessor/ AMD Phenom -Prozessor/ ™ ™ AMD Athlon II-Prozessor/ AMD Athlon -Prozessor/ ™ ™ AMD Sempron -Prozessor ™ Benutzerhandbuch Rev. 4101...
-
Seite 2: Inhaltsverzeichnis
Installieren der CPU ....................7 1-3-2 Installieren des CPU-Kühlers ...................9 Installieren des Arbeitsspeichers ..............10 1-4-1 Dual Channel Speicherkonfiguration ..............10 1-4-2 Installieren eines Arbeitsspeichermoduls ..............11 1-5 Installieren einer Erweitungskarte ..............12 Rückblendenanschlüsse ................13 Interne Anschlüsse ..................15 * W eitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. -
Seite 4: Technische Daten Des Produkts
2 x PCI-Steckplätze Speicherschnittstelle South Bridge: - 1 x IDE-Anschluss mit der ATA-133/100/66/33-Unterstützung für bis zu 2 IDE-Geräte - 4 x SATA-Anschlüsse mit 3 GB/s unterstützen bis zu 4 SATA- Geräte mit 3 GB/s - Unterstützt SATA RAID 0, RAID 1, RAID 10 und JBOD iTE IT8718-chip: - 1 x Diskettenlaufwerkanschluss für 1 Diskettenlaufwerk Im South Bridge integriert B is zu 12 USB 2.0/1.1 Anschlüsse (8 auf der Rückblende, 4 über das USB-Modul, das mit den internen USB-Sockeln verbunden wird) j Nur für GA-MA74GM-S2H. Hardwareinstallation - 4 -... - Seite 5 8 x USB 2.0/1.1 Anschlüsse 1 x RJ-45-Anschluss 3 x Audioanschlüsse (Line In/ Line Out /Mikrofon) E/A-Controller iTE IT8718 chip Hardwareüberwachung Systemspannungserkennung CPU-/System-Temperaturerkennung CPU-/System-Lüfterdrehzahl-Erkennung CPU-Überhitzungswarnung Warnung bei CPU-/System-Lüfterfehler CPU-Lüfterdrehzahlsteuerung (Hinweis 5) BIOS 2 x 8 Mbit flash Lizenziertes AWARD BIOS Unterstützt DualBIOS ™ PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b j Nur für GA-MA74GM-S2H. - 5 - Hardwareinstallation...
- Seite 6 Sonderfunktionen Unterstützt @BIOS Unterstützt Q-Flash Unterstützung für Xpress BIOS Rescue Unterstützt Download-Center Unterstützt Xpress Install Unterstützt Xpress Recovery2 Unterstützt EasyTune (Hinweis 6) Mitgelieferte Software Norton Internet Security (OEM-Version) Betriebssystem Unterstützt Microsoft Windows 7/Vista/XP ® ® Formfaktor Micro ATX-Formfaktor; 24,3cm x 22,0cm (Hinweis 1) A ufgrund der Beschränkung des Windows 32-Bit Betriebssystems wird die tatsächlich angezeigte Arbeitsspeichergröße weniger als 4 GB betragen, wenn mehr als 4 GB Arbeitsspeicher installiert werden.
-
Seite 7: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • S tellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. (Auf derGIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. • Suchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn die Ausrichtung falsch ist. (Als Alternative suchen Sie die Kerben an beiden Seiten der CPU und die Ausrichtungsnasen an dem CPU-Sockel.) • Tragen Sie eine gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. • Schalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine Überhitzung und Beschädigung der CPU auftreten. • Stellen Sie die CPU-Hostfrequenz entsprechend den CPU-Spezifikationen ein. Wir raten Ihnen ab die Systembusfrequenz auf einen Wert außerhalb der Hardwarespezifikationen einzustellen, da die Standardanforderungen für die Peripherie dadurch nicht erfüllt werden. Wollen Sie die Frequenz in einen Nichtstandardwert einstellen, befolgen Sie bitte Ihre Hardwarespezifikationen der CPU, Grafikkarte, des Arbeitsspeichers, der Festplatte usw. 1-3-1 Installieren der CPU A. Finden Sie den Stift Eins (an einem kleinen Dreieck erkenntlich) des CPU-Sockels und der CPU. Ein kleines Dreieck AM2-Sockel kennzeichnet den Stift Eins des Sockels Ein kleines Dreieck... - Seite 8 B. F olgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Schaden an der CPU. • Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU passt bei falscher Ausrichtung nicht hinein. Sollte dies der Fall sein, ändern Sie die Ausrichtung der CPU. Schritt 1: Ziehen Sie den CPU-Sockelverschlusshebel ganz nach oben. CPU- Sockelverschlusshebel Schritt 2: Richten Sie den CPU-Stift Eins (an kleinem Dreieck erkenntlich) mit der Dreiecksmarkierung auf dem CPU-Sockel aus und stecken Sie die CPU vorsichtig in den Sockel. Achten Sie darauf, dass die CPU- Stifte genau in ihre Löcher passen. Sobald sich die CPU in ihrem Sockel befindet, legen Sie einen Finger auf die Mitte der CPU, klappen Sie den Verschlusshebel herunter und verriegeln Sie ihn in komplett eingerasteter Position. Hardwareinstallation - 8 -...
-
Seite 9: Installieren Des Cpu-Kühlers
1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig auf der CPU zu installieren. (In den folgenden Schritten wird der GIGABYTE-Kühler als Beispiel verwendet.) Schritt 1: Schritt 2: Legen Sie den CPU-Kühler auf die CPU. Tragen Sie eine gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der installierten CPU auf. Schritt 3: Schritt 4: Haken Sie die Klemme des CPU-Kühlers Drehen Sie den Nockengriff von links nach am Montagebügel an einer Seite des rechts (wie in der obigen Abbildung dargestellt Befestigungsrahmens ein. Drücken Sie auf der ist), um ihn zu verriegeln. (Sehen Sie bitte in anderen Seite die Klemme des CPU-Kühlers der Installationsanleitung Ihres CPU-Kühlers für geradlinig nach unten, um sie im Montagebügel Anweisungen zur Kühlerinstallation nach.) am Befestigungsrahmen einzuhaken. Schritt 5: Verbinden Sie zum Schluss den Stromanschluss des CPU-Kühlers mit dem CPU-Lüftersockel (CPU_FAN) am Motherboard. -
Seite 10: Installieren Des Arbeitsspeichers
Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: • Stellen Sie sicher, dass das Motherboard Ihr Arbeitsspeichermodul unterstützt. Es wird die Verwendung eines Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten Arbeitsspeichern.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie den Arbeitsspeicher installieren. Damit vermeiden Sie einen Hardwareschaden. • Arbeitsspeichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 Dual Channel Speicherkonfiguration Dieses Motherboard bietet zwei DDR2-Speichersteckplätze und unterstützt die Dual- Channel-Technologie. Nach der Speicherinstallation erkennt das BIOS automatisch die Spezifikationen und Kapazität des Arbeitsspeichers. Durch Aktivieren des Dual Channel Speichermodus wird die ursprüngliche Arbeitsspeicherbandbreite verdoppelt. Die zwei DDR2-Speichersockel sind wie folgt in zwei Kanäle unterteilt: Kanal 0: DDR2_1 Kanal 1: DDR2_2 Aufgrund von CPU-Einschränkungen lesen Sie bitte die folgenden Richtlinien, bevor Sie den Speicher im Dual-Channel-Modus installieren. 1. Der Dual Channel Modus kann nicht aktiviert werden, wenn nur ein DDR2-Speichermodul installiert wird. -
Seite 11: Installieren Eines Arbeitsspeichermoduls
1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. Damit vermeiden Sie einen Schaden an dem Speichermodul. DDR2 DIMMs sind nicht kompatibel mit DDR DIMMs. In dieses Motherboard dürfen nur DDR2 DIMMs eingebaut werden. -
Seite 12: Installieren Einer Erweitungskarte
1-5 Installieren einer Erweitungskarte Lesen Sie die folgenden Richtlinien, bevor Sie eine Erweiterungskarte installieren: • Stellen Sie sicher, dass das Motherboard Ihre Erweiterungskarte unterstützt. Lesen Sie sorgfältig das Ihrer Erweiterungskarte beigelegte Benutzerhandbuch durch. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren. Damit vermeiden Sie einen Hardwareschaden. PCI Express x1 Steckplatz PCI Express x16 Steckplatz PCI-Steckplatz Folgen Sie den nachstehenden Schritten, um Ihre Erweiterungskarte richtig in den Steckplatz einzubauen. 1. Suchen Sie einen Steckplatz aus, der Ihre Karte unterstützt. Entfernen Sie die Metallblende von der Rückblende des Gehäuses. 2. Richten Sie die Karte auf den Steckplatz aus und drücken die Karte nach unten, bis sie richtig in dem Steckplatz sitzt. 3. Stellen Sie sicher, dass die Kontaktstelle der Karte komplett in den Steckplatz eingesteckt ist. 4. Befestigen Sie mit einer Schraube das Blech der Karte an der Rückblende des Gehäuses. 5. Bringen Sie nach dem Installieren aller Erweiterungskarten die Abdeckung(en) des Gehäuses wieder an. 6. Schalten Sie Ihren Computer ein. Öffnen Sie gegebenenfalls das BIOS-Setup, um notwendige BIOS- Einstellungsänderungen für Ihre Erweiterungskarte(n) vorzunehmen. 7. Installieren Sie den mit der Erweiterungskarte mitgelieferten Treiber unter Ihrem Betriebssystem. Beispiel: Installieren und Entfernen einer PCI Express Grafikkarte: • Installieren einer Grafikkarte: Drücken Sie die obere Kante der Karte vorsichtig nach unten, bis Sie ganz im PCI Express- Steckplatz eingefügt ist. Vergewissern Sie sich,... -
Seite 13: Rückblendenanschlüsse
Auflösungen vom verwendeten Monitor ab. • Vergewissern Sie sich nach Installation des HDMI-Geräts, dass das HDMI-Gerät das Standardgerät für die Audiowiedergabe ist. (Der Gerätename kann je nach Betriebssystem unterschiedlich sein. Details hierzu finden Sie in den nachstehenden Abbildungen.), und rufen Sie das BIOS-Setup auf, setzen Sie in Erweiterte BIOS-Funktionen den Menüpunkt Grafikanzeigemodus auf D-SUB/HDMI. • Beachten Sie, dass der HDMI-Audioausgang nur die Formate AC3, DTS und 2-Channel- LPCM unterstützt. (AC3 und DTS benötigen einen externen Decoder zum Entschlüsseln.) Wählen Sie in Windows Vista Start>Control Panel (Steuerfeld)>Sound, dann Realtek HDMI Output (Realtek HDMI-Ausgang) und klicken Sie dann auf Set Default (Standard einstellen). (Hinweis 1) Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung per Adapter. (Hinweis 2) Simultanausgang für DVI-D und HDMI wird nicht unterstützt. j Nur für GA-MA74GM-S2H. - 13 - Hardwareinstallation... - Seite 14 A. Dual-Anzeigekonfigurationen: Dieses Motherboard besitzt drei Anschlüsse für die Videoausgabe: DVI-D, HDMI und D-Sub. In der nachstehenden Tabelle sind die unterstützten Dual-Anzeigekonfigurationen aufgelistet. Dual- Kombination Unterstützt oder nicht Anzeige DVI-D + D-Sub DVI-D + HDMI Nein HDMI + D-Sub B. Wiedergabe von HD DVD und Blu-ray-Discs: U m beim Abspielen von HD DVD oder Blu-ray-Discs eine bessere Wiedergabequalität zu erhalten, beachten Sie bitte die nachstehend empfohlenen Systemvoraussetzungen (oder besser). • CPU: AMD Phenom X3-Prozessor oder höher ™ • Arbeitsspeicher: Zwei 1 GB DDR2-Speichermodule mit 800 MHz und aktiviertem Dual-Channel- Modus • B IOS-Setup: Mindestens 256 MB an UMA Frame Buffer Size (UMA-Rahmen-Puffergröße) (weitere Informationen sind in Kapitel 2, "BIOS-Setup", "Advanced BIOS Features" (Erweiterte BIOS-Funk- tionen) angegeben.) • Wiedergabe-Software: CyberLink PowerDVD 8.0 oder höher • HDCP-konform(e) Monitor(e) RJ-45 LAN-Anschluss Der Gigabit Ethernet LAN-Anschluss ermöglicht eine Internetverbindung mit einer Datenrate von bis zu...
-
Seite 15: Interne Anschlüsse
Interne Anschlüsse ATX_12V F_AUDIO CD_IN CPU_FAN SPDIF_IO SYS_FAN F_USB1/F_USB2 CLR_CMOS SATA2_0/1/2/3 F_PANEL Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: • Stellen Sie zuerst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel sind. • Schalten Sie immer vor dem Installieren der Geräte die Geräte und Ihren Computer aus. Ziehen Sie das Netzkabel aus der Steckdose heraus, um Schäden an den Geräten zu vermeiden. • Stellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, dass das Kabel von dem Gerät richtig mit dem Anschluss am Motherboard verbunden ist. - 15 - Hardwareinstallation... - Seite 16 1/2) ATX_12V/ATX (2x2 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. • Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. • Der Hauptnetzanschluss ist mit Stromversorgungen mit 2x10 Netzanschlüssen kompatibel. Bei Verwendung einer 2x12 Stromversorgung müssen Sie die Schutzabdeckung vom Hauptnetzanschluss auf dem Motherboard entfernen. Verbinden Sie das Netzkabel nicht mit den Kontaktstiften unter der Schutzabdeckung, wenn Sie eine 2x10 Stromversorgung verwenden. ATX_12V: Pol-Nr. Funktion Erde Erde +12V +12V ATX_12V ATX: Pol-Nr. Funktion Pol-Nr. Funktion 3,3V 3,3V 3,3V -12V Erde Erde...
- Seite 17 3/4) CPU_FAN/SYS_FAN (Lüftersockel) Das Motherboard hat eine 4-pol. CPU-Lüfterstiftleiste (CPU_FAN) und eine 3-pol. Systemlüfterstiftleiste (SYS_FAN). Die meisten Lüfterstiftleisten sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die CPU-Lüfterdrehzahlsteuerung. Dafür muss ein CPU-Lüfter mit dem Drehzahlsteuerungsdesign verwendet werden. Dafür muss ein CPU-Lüfter mit dem Drehzahlsteuerungsdesign verwendet werden. CPU_FAN: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung CPU_FAN Sensor Drehzahlsteuerung SYS_FAN: Pol-Nr. Funktion Erde +12V SYS_FAN Sensor • Vergessen Sie nicht die Lüfterkabel mit den Lüftersockeln zu verbinden, um Ihre CPU und das System vor Überhitzung zu schützen. Eine Überhitzung kann Schäden an der CPU oder das Hängen des Systems verursachen. • Diese Lüftersockel sind keine Konfigurationsjumper. 5) FDD (Floppy Disk Drive Connector) Dieser Anschluss nimmt ein Diskettenlaufwerk auf. Dieser Anschluss unterstützt 360KB, 720KB, 1,2MB, 1,44MB und 2,88MB Diskettenlaufwerke. Suchen Sie den Pol 1 an dem Anschluss sowie an dem Diskettenlaufwerkkabel, bevor Sie ein Diskettenlaufwerk anschließen. Der Pol 1 des Kabels wird in der Regel mit einem Streifen in einer anderen Farbe gekennzeichnet. Bitte wenden Sie sich an Ihren Händler, wenn Sie ein optionales Diskettenlaufwerkkabel erwerben möchten. - 17 - Hardwareinstallation...
- Seite 18 6) IDE (IDE Anschluss) Der IDE-Anschluss kann bis zu zwei IDE-Geräte wie z.B. Festplatten und optische Laufwerke aufnehmen. Suchen Sie die narrensichere Kerbe an dem Anschluss, bevor Sie das IDE-Kabel anschließen. Möchten Sie zwei IDE-Geräte anschließen, dann denken Sie bitte daran, dass die Jumper und die Verkabelung entsprechend den Rollen der IDE-Geräte (z.B. Master oder Slave) einzurichten sind. (Für die Informationen zur Master/Slave-Einstellung für die IDE-Geräte lesen Sie bitte die Anweisungen von den Geräteherstellern.) 7) SATA2_0/1/2/3 (SATA 3Gb/s Anschlüsse) Die SATA-Anschlüsse sind konform mit dem SATA 3Gb/s-Standard und kompatibel mit dem SATA 1,5Gb/ s-Standard. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der AMD SB710 Controller unterstützt RAID 0, RAID 1, RAID 10 und JBOD. Siehe Kapitel 5 “Konfigurieren von SATA-Festplatten” für Anweisungen zum Konfigurieren eines RAID-Arrays. Pol-Nr. Funktion Erde SATA2_3 Erde SATA2_2 SATA2_0 SATA2_1 Erde Bitte verbinden Sie das L-förmige En- des des SATA 3Gb/s-Kabels mit Ihrer SATA-Festplatte.
- Seite 19 8) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/Strom-/ Strom- Lautsprecher Schlaf-LED schalter IDE-Festplatten- Strom-LED aktivitäts- LED Gehäuseein- Reset-Schalter bruch-Sockel • MSG/PWR (Meldung-/Strom-/Schlaf-LED, Gelb/Lila): Systemzu- Anschluss an die Betriebsstatusanzeige an der Vorderseite des Gehäuses. stand Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht an, wenn das Blinkend System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. S3/S4/S5 • PW (Stromschalter, Rot): Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können einstellen, wie das System über den Stromschalter ausgeschaltet wird (siehe Kapitel 2 “BIOS-Setup”, “Energieverwaltungseinstellung” für weitere Informationen). • SPEAK (Lautsprecher, Orange): Diese Stelle wird mit dem Lautsprecher an der Fronttafel des Gehäuses verbunden. Das System berichtet den Systemstartzustand, indem es Pieptöne abgibt. Ein einziger kurzer Piepton bedeutet, dass kein Problem während des Startens des Systems erkannt wurde. Falls ein Problem erkannt wurde, gibt das BIOS je nach dem Problem entsprechende Pieptöne ab. Beziehen Sie sich bitte auf Kapitel 5 “Fehlerbehebung” für Informationen zu den Pieptöne.
- Seite 20 9) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und dem Sockel am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Für HD-Fronttafel-Audio: Für AC’97-Fronttafel-Audio: Pol-Nr. Funktion Pol-Nr. Funktion MIC2_L Erde Erde MIC2_R Mikrofonleistung -ACZ_DET LINE2_R Line Out (R) Erde FAUDIO_JD Pol-Nr. Pol-Nr. LINE2_L Line Out (L) Erde • Der Fronttafel-Audiosockel unterstützt in der Standardeinstellung die HD-Audiofunktion. Ist Ihr Gehäuse mit einem vorderseitigen AC’97-Audiomodul ausgestattet, beachten Sie bitte die Anweisungen zum Aktivieren der AC’97-Funktion über die Audiosoftware in Kapitel 5, “Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage”. • Audiosignale werden gleichzeitig über die Audioanschlüsse sowohl an der vorderen als auch an der hinteren Tafel wiedergegeben. Wenn Sie die Audioausgabe von dem Anschluss an der hinteren Tafel ausschalten möchten (nur möglich, wenn ein HD-Fronttafel-Audiomodul verwendet wird), beziehen Sie sich bitte auf die Anweisungen in Kapitel 5 "Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage". • Manche Gehäuse bieten ein Fronttafel-Audiomodul, das separate Stecker an jedem Kabel statt einen einzigen Stecker hat. Für weitere Informationen zur Verbindung des Fronttafel- Audiomoduls, das unterschiedliche Kabelzuweisungen hat, wenden Sie sich bitte an den...
- Seite 21 11) SPDIF_IO (S/PDIF-Ein-/Ausgangsstiftleiste) Diese Stiftleiste unterstützt einen digitalen S/PDIF-Ein-/Ausgang Über ein optionales S/PDIF-Ein-/ Ausgangskabel kann diese Stiftleiste mit einem Audiogerät verbunden werden, das einen digitalen Audioausgang unterstützt, und mit einem Audiosystem, das einen digitalen Audioeingang unterstützt. Für den Erwerb des optionalen S/PDIF-Ein-/Ausgangskabels wenden Sie sich bitte an Ihren Händler vor Ort. Pol-Nr. Funktion Strom Pol-Nr. SPDIF SPDIFI Erde Erde 12) F_USB1/F_USB2 (USB-Sockel) Diese Sockel unterstützen die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales USB-Modul zu erwerben. Pol-Nr. Funktion Strom (5V) Strom (5V) USB DX- USB DY- USB DX+ USB DY+ Erde Erde Pol-Nr. • Verbinden Sie kein IEEE 1394-Modulkabel (2x5-polig) mit dem USB-Sockel. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das USB-Modul installieren. Damit vermeiden Sie einen Schaden an dem USB-Modul.
- Seite 22 13) COM (Seriellanschluss-Sockel) Der COMA-Sockel kann über ein optionales COM-Anschlusskabel ein seriellen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales COM-Anschlusskabel zu erwerben. Pol-Nr. Funktion NDCD- NSIN NSOUT NDTR- Erde NDSR- NRTS- NCTS- NRI- Pol-Nr. 14) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen. Setzen Sie eine Jumperbrücke auf die zwei Pole oder berühren Sie mit einem Metallgegenstand wie z.B. einen Schraubenzieher die zwei Pole für einige Sekunden, um die zwei Pole vorübergehend kurzzuschließen und damit die Daten im CMOS zu löschen.
- Seite 23 15) BAT Die Batterie liefert Strom, um die Daten (wie z.B. BIOS-Konfigurationen, das Datum und die Uhrzeit) im COMS zu behalten, wenn der Computer ausgeschaltet ist. Wechseln Sie die Batterie aus, wenn die Batteriespannung auf ein niedriges Niveau sinkt. Andernfalls können die CMOS-Daten ungenau oder sogar verloren gehen. Sie können durch Entfernen der Batterie die Daten im CMOS löschen: 1. Schalten Sie den Computer aus und stecken sein Netzkabel aus. 2. Entfernen Sie vorsichtig die Batterie von dem Batteriehalter und warten dann für eine Minute. (Als Alternative können Sie einen Metallgegenstand wie z.B. einen Schraubenzieher verwenden, um den positiven und den negativen Pol an dem Batteriehalter zu verbinden, um einen Kurzschluss für fünf Sekunden herzustellen.) 3. Legen Sie die Batterie zurück. 4. Stecken Sie das Netzkabel ein und starten den Computer neu. • Schalten Sie immer vor dem Einlegen der Batterie den Computer aus und ziehen das Netzkabel aus der Steckdose heraus. • Ersetzen Sie die Batterie nur durch eine gleichwertige. Es besteht Explosionsgefahr, wenn die Batterie durch ein falsches Modell ersetzt wird. • Wenden Sie sich an Ihre Kaufstelle bzw. den Händler, wenn Sie die Batterie nicht selber auswechseln können oder sich über das Batteriemodell nicht sicher sind. • Achten Sie auf die Ausrichtung der positiven Seite (+) und der negativen Seite (-) der Batterie, wenn Sie die Batterie installieren. (Die positive Seite sollte nach oben zeigen.) • Gebrauchte Batterien müssen nach den örtlichen Vorschriften für den Umweltschutz entsorgt werden. - 23 - Hardwareinstallation...
