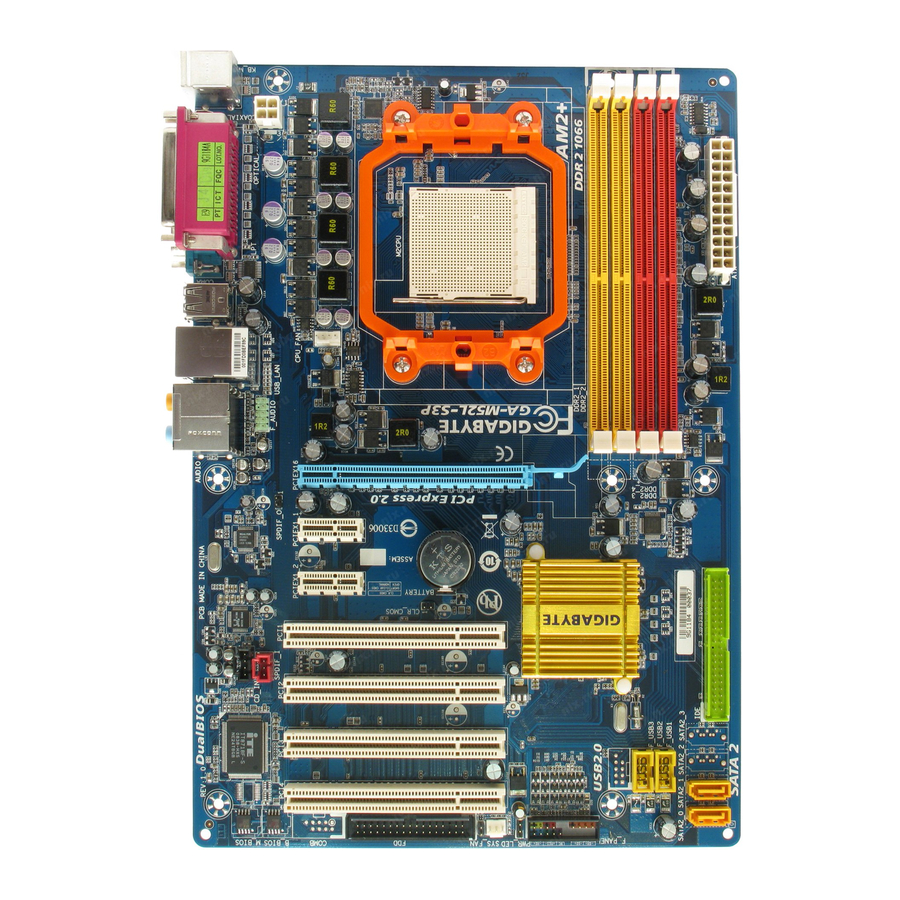

- Seite 1 GA-M52L-S3P AM2+/AM2-Sockel-Motherboard für AMD Phenom II-Prozessor/ AMD Phenom -Prozessor/ ™ ™ AMD Athlon II-Prozessor/ AMD Athlon -Prozessor/ ™ ™ AMD Sempron -Prozessor ™ Benutzerhandbuch Rev. 2001...
-
Seite 2: Inhaltsverzeichnis
1-3-1 Installieren der CPU ....................6 1-3-2 Installieren des CPU-Kühlers ...................8 Installieren des Arbeitsspeichers ..............9 1-4-1 Dualchannel-Speicherkonfiguration ................9 1-4-2 Installieren eines Arbeitsspeichermoduls ..............10 1-5 Installieren einer Erweitungskarte ..............11 Rückblendenanschlüsse ................12 Interne Anschlüsse ..................14 W eitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber • oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie das Motherboard oder andere Hardwarekomponenten installieren oder entfernen. Wenn Sie Hardwarekomponenten mit den internen Anschlüssen am Motherboard • verbinden, stellen Sie bitte sicher, dass sie fest und sicher verbunden sind. Berühren Sie möglichst nicht die Leitungen oder Anschlüsse, wenn Sie das Motherboard • anfassen. Es ist ratsam, eine Antistatik-Manschette zu tragen, wenn Sie elektronische Komponenten • z.B. ein Motherboard, eine CPU oder ein Speichermodul anfassen. Wenn Sie keine Antistatik-Manschette haben, dann halten Sie bitte Ihre Händen trocken und berühren zuerst einen Metallgegenstand, um die elektrostatische Ladung zu entladen. Legen Sie das Motherboard auf eine Antistatik-Unterlage oder belassen es in seiner •... -
Seite 4: Technische Daten Des Produkts
Technische Daten des Produkts Unterstützung für AM3/AM2+/AM2-Prozessoren: Š AMD Phenom II/ AMD Phenom ™ ™ AMD Athlon II/ AMD Athlon ™ ™ AMD Sempron processor ™ (Die aktuelle Liste der unterstützten CPUs ist auf der Web-Site von GIGABYTE zu finden.) Hyper Transport-Bus 2000 MT/s Š Chipsatz NVIDIA GeForce 7025/nForce 630a Š ® Arbeitsspeicher 4 x 1,8V DDR2 DIMM-Steckplätze für bis zu 16 GB of Š Systemarbeitsspeicher (Hinweis 1) Dual-Channel-Speicherarchitektur Š... - Seite 5 Interne Anschlüsse 1 x S/PDIF Out Header Š 2 x USB 2.0/1.1-Sockel Š 1 x Jumper zum Löschen der Daten im CMOS Š Rückblendenanschlüsse 1 x PS/2-Tastaturanschluss Š 1 x PS/2-Mausanschluss Š 1 x Koaxial S/PDIF Ausgangssockel Š 1 x Parallelanschluss Š 1 x serial port Š 4 x USB 2.0/1.1 Anschlüsse Š...
-
Seite 6: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: S tellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. • (Auf derGIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) • T rennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. S uchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn sie falsch • ausgerichtet ist. (Als Alternative suchen Sie die Kerben an beiden Seiten der CPU und die Ausrichtungsnasen an dem CPU-Sockel.) T ragen Sie eine gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. • S chalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine • Überhitzung und Beschädigung der CPU auftreten. Stellen Sie die CPU-Hostfrequenz entsprechend den CPU-Spezifikationen ein. Wir raten • Ihnen ab die Systembusfrequenz auf einen Wert außerhalb der Hardwarespezifikationen einzustellen, da die Standardanforderungen für die Peripherie dadurch nicht erfüllt werden. - Seite 7 B. F olgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Schaden an der CPU. • Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU passt bei falscher Ausrichtung nicht hinein. Sollte dies der Fall sein, ändern Sie die Ausrichtung der CPU. Schritt 1: Ziehen Sie den CPU-Sockelverschlusshebel ganz nach oben. CPU- Sockelverschlusshebel Schritt 2: Richten Sie den CPU-Stift Eins (an kleinem Dreieck erkenntlich) mit der Dreiecksmarkierung auf dem CPU-Sockel aus und stecken Sie die CPU vorsichtig in den Sockel. Achten Sie darauf, dass die CPU- Stifte genau in ihre Löcher passen. Sobald sich die CPU in ihrem Sockel befindet, legen Sie einen Finger auf die Mitte der CPU, klappen Sie den Verschlusshebel herunter und verriegeln Sie ihn in komplett eingerasteter Position. - 7 - Hardwareinstallation...
-
Seite 8: Installieren Des Cpu-Kühlers
1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig auf der CPU zu installieren. (In den folgenden Schritten wird der GIGABYTE-Kühler als Beispiel verwendet.) Schritt 1: Schritt 2: Legen Sie den CPU-Kühler auf die CPU. Tragen Sie eine gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der installierten CPU auf. Schritt 3: Schritt 4: Haken Sie die Klemme des CPU-Kühlers Drehen Sie den Nockengriff von links nach am Montagebügel an einer Seite des rechts (wie in der obigen Abbildung dargestellt Befestigungsrahmens ein. Drücken Sie auf der ist), um ihn zu verriegeln. (Sehen Sie bitte in anderen Seite die Klemme des CPU-Kühlers der Installationsanleitung Ihres CPU-Kühlers für geradlinig nach unten, um sie im Montagebügel Anweisungen zur Kühlerinstallation nach.) am Befestigungsrahmen einzuhaken. -
Seite 9: Installieren Des Arbeitsspeichers
Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: S tellen Sie sicher, dass das Motherboard Ihr Speichermodul unterstützt. Es wird die Verwendung • eines Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten Arbeitsspeichern.) T rennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. S peichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine • Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 Dualchannel-Speicherkonfiguration Das Motherboard bietet vier DDR2 Arbeitsspeichersteckplätze und unterstützt die Dualchannel-Technologie. Nach der Speicherinstallation erkennt das BIOS automatisch die Spezifikationen und Kapazität des Arbeitsspeichers. Durch Aktivieren des Dualchannel- Speichermodus wird die ursprüngliche Arbeitsspeicherbandbreite verdoppelt. -
Seite 10: Installieren Eines Arbeitsspeichermoduls
1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. Damit vermeiden Sie einen Schaden an dem Speichermodul. DDR2 DIMMs sind nicht kompatibel mit DDR DIMMs. In dieses Motherboard dürfen nur DDR2 DIMMs eingebaut werden. -
Seite 11: Installieren Einer Erweitungskarte
Installieren einer Erweitungskarte Lesen Sie die folgenden Richtlinien, bevor Sie eine Erweiterungskarte installieren: • Stellen Sie sicher, dass das Motherboard Ihre Erweiterungskarte unterstützt. Lesen Sie sorgfältig das Ihrer Erweiterungskarte beigelegte Benutzerhandbuch durch. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose •... -
Seite 12: Rückblendenanschlüsse
Rückblendenanschlüsse PS/2-Tastatur- und PS/2-Mausanschluss Der obere Anschluss (grün) dient zur Verbindung mit einer PS/2-Maus, und der untere Anschluss (lila) zur Verbindung mit einer PS/2-Tastatur. Parallelanschluss Verbinden Sie Geräte wie z.B. einen Drucker, einen Scanner usw. mit dem Parallelanschluss. Der Parallelanschluss wird auch Druckeranschluss genannt. Koaxialer S/PDIF-Ausgangsanschluss Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale, koaxiale Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass Ihr Audiosystem über einen koaxialen Digitalaudioeingangsanschluss verfügt. Seriellanschluss Verbinden Sie Geräte wie z.B. eine Maus, ein Modem oder andere Peripheriegeräte mit dem Seriellanschluss. USB 2.0/1.1-Port Diese USB-Anschlüsse unterstützen die USB 2.0/1.1-Spezifikation. Schließen Sie USB-Geräte wie z.B. eine USB-Tastatur/Maus, einen USB-Drucker, ein USB-Flash-Laufwerk usw. an diese Anschlüsse an. RJ-45 LAN-Anschluss Der Gigabit Ethernet LAN-Anschluss ermöglicht eine Internetverbindung mit einer Datenrate von bis zu 1 Gbps. Die folgenden Tabellen beschreiben die Zustände der LAN-Anschluss-LEDs. Verbindungs-/ Geschwindigkeits- Aktivitäts-LED Verbindungs-/Geschwindigkeits-LED: Aktivitäts-LED: LED Zustand Beschreibung Zustand Beschreibung Orange 1 Gbps Datenrate Blinkend Es werden Daten gesendet oder empfangen Grün 100 Mbps Datenrate Keine Daten werden gesendet oder empfangen... - Seite 13 Mittel-/Subwoofer-Lautsprecherausgangsanschluss (Orange) Verbinden Sie Mittel-/Subwoofer-Lautsprecher einer 5.1/7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Rücklautsprecherausgangsanschluss (Schwarz) Verbinden Sie Rücklautsprecher einer 4/5.1/7.1-Kanalaudiokonfiguration mit diesem Anschluss. Seitenlautsprecherausgangsanschluss (Grau) Verbinden Sie Seitenlautsprecher einer 7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Line In-Anschluss (Blau) Dies ist in der Standardeinstellung der Line In-Anschluss. Verbinden Sie ein Line-In-Gerät wie z.B. ein optisches Laufwerk, Walkman usw. mit diesem Anschluss. Audioausgang (Vorderseitiger Lautsprecherausgang, Grün) Dies ist in der Standardeinstellung der Line Out-Anschluss. Verbinden Sie einen Kopfhörer oder 2-Kanal-Lautsprecher mit diesem Anschluss. Verbinden Sie Frontlautsprecher einer 4/5.1-Kanal- Audiokonfiguration mit diesem Anschluss. Mikrofoneingangsanschluss (Rosa) Dies ist in der Standardeinstellung der Mikrofoneingangsanschluss. Verbinden Sie Ihr Mikrofon mit diesem Anschluss. Außer den Standardlautsprechereinstellungen können die Audioanschlüsse konfiguriert werden, um unterschiedliche Funktionen über die Audiosoftware auszuführen. Wenn Sie ein Mikrofon verwenden, dann müssen Sie es trotzdem in den Standard-Mikrofonanschluss ) einstecken. Hinweise zur Konfiguration eines 2/4/5.1/7.1-Audiokanals sind in Kapitel 5, "Configuring 2/4/5.1/7.1-Channel Audio", zu finden. - 13 - Hardwareinstallation...
-
Seite 14: Interne Anschlüsse
Interne Anschlüsse ATX_12V F_PANEL F_AUDIO CPU_FAN CD_IN SYS_FAN SPDIF_I PWR_FAN SPDIF_O F_USB1/F_USB2 CLR_CMOS SATA2_0/1/2/3 Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: S tellen Sie zunächst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel • sind. • Schalten Sie vor dem Installieren der Geräte stets die Geräte und Ihren Computer aus. Trennen Sie das Netzkabel von der Steckdose, um Schäden an den Geräten zu vermeiden. • Stellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, dass das Kabel des Geräts richtig mit dem Anschluss am Motherboard verbunden ist. Hardwareinstallation - 14 -... - Seite 15 1/2) ATX_12V/ATX (2x2 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. ATX_12V: Pol-Nr. Funktion Erde Erde +12V +12V ATX_12V ATX: Pol-Nr. Funktion Pol-Nr. Funktion 3,3V 3,3V 3,3V -12V Erde Erde PS_ON (Soft ein/aus) Erde Erde Erde Erde Erde Power Good...
- Seite 16 3/4/5) CPU_FAN/SYS_FAN/PWR_FAN (Lüftersockel) Das Motherboard hat eine 4-pol. CPU-Lüfterstiftleiste (CPU_FAN), eine 3-pol. Systemlüfterstiftleiste (SYS_FAN) und eine 3-pol. Netzlüfterstiftleiste (PWR_FAN). Die meisten Lüfterstiftleisten sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die CPU-Lüfterdrehzahlsteuerung. Dafür muss ein CPU- Lüfter mit dem Drehzahlsteuerungsdesign verwendet werden. Zur optimalen Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. CPU_FAN: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung CPU_FAN Sensor Drehzahlsteuerung SYS_FAN/PWR_FAN: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung SYS_FAN PWR_FAN Sensor V ergessen Sie nicht, die Lüfterkabel mit den Lüfterstiftleisten zu verbinden, um Ihre CPU und • das System vor Überhitzung zu schützen. Eine Überhitzung kann Schäden an der CPU oder das Hängen des Systems verursachen. D iese Lüfterstiftleisten sind keine Konfigurationsjumper. Setzen Sie keine Jumper-Kappen auf • die Stiftleisten. 6) FDD (Diskettenlaufwerkanschluss) Dieser Anschluss nimmt ein Diskettenlaufwerk auf. Dieser Anschluss unterstützt 360KB, 720KB, 1,2MB, 1,44MB und 2,88MB Diskettenlaufwerke. Suchen Sie den Pol 1 an dem Anschluss sowie an dem Diskettenlaufwerkkabel, bevor Sie ein Diskettenlaufwerk anschließen. Der Pol 1 des Kabels wird in der Regel mit einem Streifen in einer anderen Farbe gekennzeichnet. Bitte wenden Sie sich an Ihren...
- Seite 17 7) IDE (IDE-Anschluss) Der IDE-Anschluss kann bis zu zwei IDE-Geräte wie z.B. Festplatten und optische Laufwerke aufnehmen. Suchen Sie die narrensichere Kerbe an dem Anschluss, bevor Sie das IDE-Kabel anschließen. Möchten Sie zwei IDE-Geräte anschließen, dann denken Sie bitte daran, dass die Jumper und die Verkabelung entsprechend den Rollen der IDE-Geräte (z.B. Master oder Slave) einzurichten sind. (Für die Informationen zur Master/Slave-Einstellung für die IDE-Geräte lesen Sie bitte die Anweisungen von den Geräteherstellern.) 8) SATA2_0/1/2/3 (SATA 3Gb/s Anschlüsse) Die SATA-Anschlüsse sind konform mit dem SATA 3Gb/s-Standard und kompatibel mit dem SATA 1,5Gb/s-Standard. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der NVIDIA GeForce ® 7025/nForce 630a-Controller unterstützt RAID 0, RAID 1, RAID 10, RAID 5 und JBOD. Siehe Kapitel 5 „Konfigurieren von SATA-Festplatten“ für Anweisungen zum Konfigurieren eines RAID-Arrays. Pol-Nr. Funktion Erde SATA2_3 SATA2_2 Erde SATA2_1 Erde SATA2_0 Bitte verbinden Sie das L-förmige Endes des SATA 3Gb/s-Kabels mit Ihrer SATA-Festplatte. E ine RAID 0- oder RAID 1-Konfiguration benötigt mindestens zwei Festplatten. Wenn mehr als • zwei Festplatten verwendet werden, muss die Anzahl der Festplatten eine gerade Zahl sein. E ine RAID 5-Konfiguration benötigt mindestens drei Festplatten. (Die Anzahl der Festplatten •...
- Seite 18 9) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/Strom-/ Strom- Lautsprecher Schlaf-LED schalter IDE-Festplattenaktivitäts- Strom-LED Gehäuseeinbruch- Reset- Sockel schalter MSG/PWR (Meldung-/Strom-/Schlaf-LED, Gelb/Lila): • Anschluss an die Betriebsstatusanzeige an der Vorderseite des Systemzustand Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht Blinkend an, wenn das System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. S3/S4/S5 (Stromschalter, Rot): • Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können einstellen, wie das System über den Stromschalter ausgeschaltet wird (siehe Kapitel 2 “BIOS-Setup”, “Energieverwaltungseinstellung” für weitere Informationen). SPEAK (Lautsprecher, Orange): • Diese Stelle wird mit dem Lautsprecher an der Fronttafel des Gehäuses verbunden. Das System berichtet den Systemstartzustand, indem es Pieptöne abgibt. Ein einziger kurzer Piepton bedeutet, dass kein Problem während des Startens des Systems erkannt wurde. Falls ein Problem erkannt wurde, gibt das BIOS je nach dem Problem entsprechende Pieptöne ab. Beziehen Sie sich bitte auf Kapitel 5 “Fehlerbehebung” für Informationen zu den Pieptöne.
- Seite 19 10) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Für HD-Fronttafel-Audio: Für AC’97-Fronttafel-Audio: Pol-Nr. Funktion Pol-Nr. Funktion MIC2_L Erde Erde MIC2_R Mikrofonleistung -ACZ_DET LINE2_R Line Out (R) Erde FAUDIO_JD Kein Pol Kein Pol LINE2_L Line Out (L) Erde D er Fronttafel-Audiosockel unterstützt in der Standardeinstellung die HD-Audiofunktion. • Ist Ihr Gehäuse mit einem Fronttafel-AC'97-Audiomodul ausgestattet, beachten Sie bitte die Anweisungen zum Aktivieren der AC'97-Funktion über die Audiosoftware in Kapitel 5, „Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage“. A udiosignale liegen gleichzeitig an den Audioanschlüsse an der vorderen als auch an der • hinteren Tafel vor. Wenn Sie die Audioausgabe von dem Anschluss an der hinteren Tafel ausschalten möchten (nur möglich, wenn ein HD-Fronttafel-Audiomodul verwendet wird), beziehen Sie sich bitte auf die Anweisungen in Kapitel 5 „Konfigurieren einer 2/4/5.1/7.1-...
- Seite 20 12) SPDIF_I (S/PDIF-Eingangssockel) Dieser Sockel unterstützt digitale S/PDIF-Eingaben und kann ein Audiogerät, das digitale Audioausgaben unterstützt, über ein optionales S/PDIF-Eingangskabel aufnehmen. Bitte wenden Sie sich an Ihren Händler, um ein optionales S/PDIF-Eingangskabel zu erwerben. Pol-Nr. Funktion Strom SPDIFI Erde 13) SPDIF_O (S/PDIF-Ausgangssockel) Dieser Sockel unterstützt digitale S/PDIF-Ausgaben und kann ein S/PDIF-Digitalaudiokabel (mit Erweiterungskarten mitgeliefert) aufnehmen, um digitale Audioausgaben von bestimmten Erweiterungskarten wie z.B. Grafikkarten oder Soundkarten auszuführen. Manche Grafikkarten erfordern z.B. die Verwendung eines S/PDIF-Digitalaudiokabels für Digitalaudioausgaben vom Motherboard zur Grafikkarte, wenn Sie ein HDMI-Anzeigegerät mit der Grafikkarte verbinden und zu jeder Zeit Digitalaudioausgaben von dem HDMI-Anzeigegerät erhalten möchten. Für Informationen zur Verbindung des S/PDIF-Digitalaudiokabels sehen Sie bitte im Handbuch Ihrer Erweiterungskarte nach. Pol-Nr. Funktion SPDIFO Erde Hardwareinstallation - 20 -...
- Seite 21 14) F_USB1/F_USB2 (USB-Sockel) Diese Sockel unterstützen die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales USB-Modul zu erwerben. Pol-Nr. Funktion Strom (5V) Strom (5V) USB DX- USB DY- USB DX+ USB DY+ Erde Erde Kein Pol • V erbinden Sie kein IEEE 1394-Modulkabel (2x5-polig) mit der USB-Stiftleiste. • T rennen Sie den Computer immer vom Netz, indem Sie das Netzkabel von der Steckdose trennen, bevor Sie das USB-Modul installieren. So vermeiden Sie einen Schaden am USB- Modul. 15) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen.
- Seite 22 16) BAT (Batterie) Die Batterie liefert Strom, um die Daten (wie z.B. BIOS-Konfigurationen, das Datum und die Uhrzeit) im COMS zu behalten, wenn der Computer ausgeschaltet ist. Wechseln Sie die Batterie aus, wenn die Batteriespannung auf ein niedriges Niveau sinkt. Andernfalls können die CMOS-Daten ungenau werden oder sogar verloren gehen. Sie können durch Entfernen der Batterie die Daten im CMOS löschen: 1. Schalten Sie den Computer aus und stecken sein Netzkabel aus. 2. Entfernen Sie vorsichtig die Batterie von dem Batteriehalter und warten dann für eine Minute. (Als Alternative können Sie einen Metallgegenstand wie z.B. einen Schraubenzieher verwenden, um den positiven und den negativen Pol an dem Batteriehalter zu verbinden, um einen Kurzschluss für fünf Sekunden herzustellen.) 3. Legen Sie die Batterie zurück. 4. Stecken Sie das Netzkabel ein und starten den Computer neu. Schalten Sie immer vor dem Auswechseln der Batterie den Computer aus und ziehen das • Netzkabel aus der Steckdose heraus. E rsetzen Sie die Batterie nur durch eine gleichwertige. Es besteht Explosionsgefahr, wenn die • Batterie durch ein falsches Modell ersetzt wird. W enden Sie sich an die Verkaufsstelle bzw. den Händler, wenn Sie die Batterie nicht selbst •...
- Seite 23 - 23 - Hardwareinstallation...
- Seite 24 Hardwareinstallation - 24 -...
