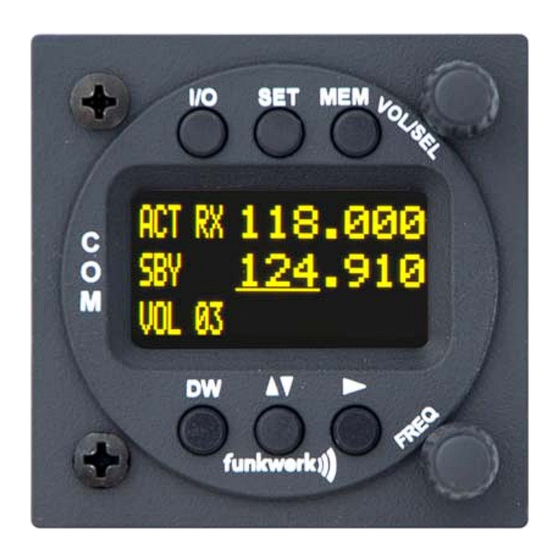

Funkwerk ATR833 OLED Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für ATR833 OLED:
Inhaltsverzeichnis

Werbung

ATR833 - OLED
VHF Communication
Transceiver
P/N 833-(2xx)-(2xx)
Bedienung und Einbau
(Dokument-Nr. 01.1403.010.71d)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Funkwerk ATR833 OLED

  • Seite 1 ATR833 - OLED VHF Communication Transceiver P/N 833-(2xx)-(2xx) Bedienung und Einbau (Dokument-Nr. 01.1403.010.71d)
  • Seite 2 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Änderungsverzeichnis Revision Datum Änderungsbeschreibung 1.00 13.01.2011 FAV – Erstausgabe für 2-DS-(Knopf) HMI Neue Kabelbäume 2.00 31.05.2011 Neuer Fernbedienkopf, ab SW V6.4 Liste der Service-Bulletins (SB) Service-Bulletins sind in das Handbuch einzufügen und in der Tabelle einzutragen.
  • Seite 3: Inhaltsverzeichnis

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau INHALT ALLGEMEINES ....................5 1.1 S ......................5 YMBOLE 1.2 A ....................5 BKÜRZUNGEN 1.3 K ....................6 UNDENSERVICE 1.4 G ................... 6 ERÄTEEIGENSCHAFTEN BEDIENUNG...................... 7 2.1 B Ü ............... 7 EDIENELEMENTE IM BERBLICK 2.2 E ...............
  • Seite 4 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.5 M ...................... 31 ONTAGE 4.6 G ..................32 ERÄTEANSCHLUSS 4.6.1 Mikrofon-Anschluss ................32 4.6.2 Kopfhörer-Anschluss ................33 4.6.3 Audio-Eingang ..................33 4.6.4 Fernsteuerung mittels Remote-Bedienkopf ......... 33 4.7 V ....................34 ERKABELUNG 4.7.1 Leiterquerschnitte ................
  • Seite 5: Allgemeines

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 1 ALLGEMEINES Dieses Handbuch enthält Informationen über die physikalischen, mechanischen und elektrischen Eigenschaften sowie die Beschreibung von Bedienung und Einbau des VHF Flugfunkgerätes ATR833. 1.1 Symbole Hinweise, deren Nichtbeachtung Personenschäden durch elektrische Strahlung und Entzündung von brennbarem Material verursachen kann.
  • Seite 6: Kundenservice

    • Frequenzspeicher mit namentlicher Codierung für 100 Platzfrequenzen • Frequenzspeicher export- und importierbar, externe Bearbeitung am PC möglich, PC Software verfügbar unter www.funkwerk- avionics.com • Einfacher Abruf der 10 zuletzt benutzten Frequenzen • OLED Display für beste Ablesbarkeit unter allen Bedingungen •...
  • Seite 7: Bedienung

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 2 BEDIENUNG 2.1 Bedienelemente im Überblick Benötigte Tasten um Volume, Squelch oder andere Einstellungen zu ändern VOL/SEL Drehknopf Kurzer Druck: Auswahl des zu ändernden Werte ändern oder Auswahl von Wertes mit Menüpunkten (siehe linke, untere Ecke) Sehr langer Druck: Kurzdruck von Aufruf des Konfigurations...
  • Seite 8 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Anschalten ca. 0,5 s drücken EIN/AUS Ausschalten ca. 2 s drücken Aktiviert/deaktiviert Modus zum wechselseitigen DUAL Abhören zweier Frequenzen (Anzeige zeigt DW WATCH statt SBY) 1. Navigation durch VOL, SQ, VOX, DIM etc. (jeweils änderbar mit jeweils kurz drücken 2.
  • Seite 9: Ein/Ausschalten - Inbetriebnahme

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 2.2 Ein/Ausschalten - Inbetriebnahme Schalten Sie das Gerät mit der Taste ein. Einschalten: ca. 0.5 s drücken Ausschalten: ca. 2 s drücken Nach dem Einschalten erscheint eine Anzeige mit: Gerätename ATR833 ATR833 v6.5 Software-Version z.B.
  • Seite 10 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Anzeige Bedeutung Bemerkung Feste Bezeichnung für die aktive Frequenz Bezeichnung für Standby Dual Watch Modus erlaubt Frequenz wenn dual watch zusätzliches Abhören der nicht aktiviert ist Standby Frequenz Bezeichnung für Standby Dual Watch Modus erlaubt Frequenz wenn Dual Watch zusätzliches Abhören der aktiviert wurde...
  • Seite 11: Grundeinstellungen

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Anzeige Bedeutung Bemerkung EXT 02 Lautstärke des externen 00 deaktiviert den Eingang, Audiosignals falls kein Gerät angeschlos- sen ist und vermeidet damit Störgeräusche MEM 00 Speicherplatz in Ersetzt Standby Frequenz, Frequenzliste (100 Aktive Frequenz kann durch Nutzerdefinierte langen Druck von Frequenzen möglich)
  • Seite 12: Vol - Lautstärke

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 2.4.1 VOL – Lautstärke Die Lautstärkeeinstellung wird durch langes Drücken von erreicht. Diese Einstellung wird ausserdem automatisch ausgewählt, wenn der Nutzer für 12 Sekunden keine Einstellung geändert bzw. ausgewählt hat. Die Empfangslautstärke wird durch den Drehknopf verändert.
  • Seite 13: Dim - Anzeigehelligkeit

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Die standardmäßige SQL-Einstellung ist 05. Bei höheren Werten können schwache Signale unterdrückt werden . 2.4.3 DIM – Anzeigehelligkeit Durch zweimaliges kurzes Drücken der Taste kann mit Hilfe des Drehknopfes die Stärke der Hintergrundbeleuchtung der Anzeige angepasst werden.
  • Seite 14: Dwm - Dual-Watch Lautstärke-Absenkung

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 2.4.5 DWM – Dual-Watch Lautstärke-Absenkung Durch viermaliges kurzes Drücken der Taste kann mit Hilfe des Drehknopfes die Absenkung der Lautstärke („mute“) bei Empfang auf der eingestellten Standby-Frequenz (bei aktivem Dual Watch) eingestellt werden. Dies erleichtert akustische...
  • Seite 15: Ext - Lautstärke Des Externen Audio-Eingangs

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 2.4.7 EXT – Lautstärke des externen Audio-Eingangs Durch sechsmaliges kurzes Drücken der Taste kann mit Hilfe des Drehknopfes die Lautstärke des angeschlossenen externen Audiosignals (Warnton, Musik, etc…) eingestellt werden. Höhere Werte entsprechen hierbei einer größeren Lautstärke der externen Audiosignale.
  • Seite 16: Frequenzeinstellung

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 2.5 Frequenzeinstellung Die Einstellung einer Frequenz erfolgt generell in zwei Schritten: 1. Eingabe einer neuen Standby Frequenz 2. Austausch der neu gewählten Standby Frequenz mit der vormalig aktiven Frequenz mittels der ▲ ▼ Taste Die Eingabe einer Frequenz erfolgt durch a.
  • Seite 17: Auswahl Aus Benutzerdefinierter Frequenzliste

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Um die Eingabe neuer Frequenzen zu beschleunigen kann das Funkgerät dahingehend konfiguriert werden, das es nur die Frequenzen des 25kHz Rasters nutzt. Nähere Informationen zu dieser Konfigurationsmöglichkeit finden sich in Kapitel 3.1. Wird diese Option gewählt, sollte bedacht werden, dass der Kanalabstand wieder manuell auf 8.33 kHz eingestellt werden muss, bevor die entsprechenden Zonen/Bereiche passiert werden.
  • Seite 18: Auswahl Aus Der Liste Der Zuletzt Genutzten Frequenzen

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Erfolgt für 12 Sekunden keine Eingabe, kehrt das Gerät ebenfalls zur Standardansicht zurück. 2.5.4 Auswahl aus der Liste der zuletzt genutzten Frequenzen Das Funkgerät behält die letzten 10 genutzten Frequenzen. Diese Liste wird durch zweifachen kurzen Druck von erreicht.
  • Seite 19 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Schritt Anzeige (Beispiel) 1. Frequenz einstellen: 124.350 Die zu speichernde Frequenz muss als 135.700 aktive Frequenz erscheinen. VOL 03 2. Zugriff auf Frequenzliste: 124.350 Ein einmaliger kurzer Druck auf 122.000 ruft die Nutzerfrequenzliste auf. (Die vorige Standby Frequenz wird dabei MEM 00 KEMPTEN überschrieben)
  • Seite 20: Dual Watch Modus

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 6. Eingabe des Namens: 124.350 stellenweise wird nun mittels 124.350 entsprechende Zeichen gewählt und MEM 07 KONSTANZ ► die Stelle gewechselt 7. Eintrag speichern: 124.350 der neue Eintrag wird entweder durch 124.350 langen Druck auf oder durch langen Druck auf ►...
  • Seite 21 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Um eine hörbare Unterscheidung zwischen dem Empfang auf der aktiven und der Standby Frequenz zu erreichen, kann der Empfang auf der Standby Frequenz mit reduzierter Lautstärke ausgegeben werden. Nähere Informationen zu dieser Einstellung finden sich im Abschnitt 2.4.5.
  • Seite 22: Sendebetrieb

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 2.7 Sendebetrieb Durch Betätigen der Sendetaste (PTT) geht das Gerät in den Sendebetrieb auf der eingestellten aktiven Frequenz (obere Zeile). „TX“ zeigt die ordnungsgemäße Funktion des Senders an. ACT TX 123.450 135.700 VOL 05 Um unbeabsichtigt langes Senden zu vermeiden (z.B.
  • Seite 23: Konfiguration

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 3 KONFIGURATION Mittels sehr langen Druckes auf (5 Sekunden) wird das Konfigurationsmenü aufgerufen. Konfigurationsmenü umfasst grundsätzliche Geräteeinstellungen. Zwischen den verschiedenen Menüpunkten des Konfigurationsmenüs kann mit gewechselt werden. 1. SPC..Kanalabstand 2. DPY..Display Verdunklung 3. PTT ..PTT Tastenauswahl 4.
  • Seite 24: Dpy- Stromsparmodus (Automat. Displayverdunklung)

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Ein kurzer Druck von wechselt nun zum nächsten Konfigurations- schritt, während ein langer Druck von das Konfigurationsmenü beendet. Diese Konfigurationsoption wird nicht verwendet, um zwischen der Nutzung einer Frequenz im 8.33 kHz oder 25 kHz Raster zu unterscheiden.
  • Seite 25: Ptt-Tasten Auswahl

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Diese Funktion sollte nur benutzt werden, wenn • die Notwendigkeit eines Frequenzwechsel während des Fluges ausgeschlossen werden kann (also in der unmittelbaren Umgebung eines Flugplatzes, z.B. für typische Ausbildungs-Platzrunden), und • die Crew mit der Funktion der automatischen Displayverdunklung vertraut ist.
  • Seite 26: Ext - Verhalten Des Externen Audio-Eingangs

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Wenn eine der beiden PTT-Tasten deaktiviert wurde , z.B. Passagiere Kommunikation Flugsicherung abzuhalten, vergessen Sie bitte nicht die PTT- Taste des Copiloten nach dem Ende des Fluges wieder zu aktivieren. 3.4 EXT – Verhalten des externen Audio-Eingangs Der externe Audio Eingang kann benutzt werden um Audiosignale über den Verstärker ans Headset bzw.
  • Seite 27: Mikrofon-Eingangsempfindlichkeit

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Diese Option sollten Sie nur nutzen, wenn “auto off“ nicht schnell genug reagiert um sehr kurze externe Audio-Signale auszublenden. Ein kurzer Druck von wechselt nun zum nächsten Konfigurations- schritt, während ein langer Druck von das Konfigurationsmenü...
  • Seite 28 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Am ATR833 stehen folgende Mikrofon-Eingänge zur Verfügung: Mikrofoneingänge Links Rechts standard (Headset) dynamisch (Segelflieger- Schwanenhals-Mikrofon) Zur MIC-Einstellung muss VOX auf 5 gesetzt sein. Das entsprechende Mikrofon kann nun mittels kurzen Druck von ausgewählt werden. Für jeden Mikrofoneingang wird nun –...
  • Seite 29: Tst - Test-Modus

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 3.6 TST – Test-Modus Als letzte Option im Konfigurationsmenü findet sich der Test-Modus, welcher dem Wartungspersonal für interne Kalibrierungen zur Verfügung steht. 123.450 118.910 TST mode off Test Modus wird mittels Drehknopfes aktiviert/deaktiviert. Während des Test-Modus enthält die Anzeige in der unteren Zeile einige interne Parameter.
  • Seite 30: Einbau

    Der beauftragte luftfahrttechnische Betrieb kann die Verdrahtung durchführen. Verdrahtungspläne siehe Kapitel 4.7 Verkabelung. 4.2 Fernmeldeangaben Für das Ausfüllen des Antrags auf Frequenz-Zuteilung durch die Bundesnetzagentur notwendige Angaben: Hersteller: Funkwerk Avionics GmbH Typenbezeichnung: ATR833 EASA Nummer: EASA.21O.0193 Sendeleistung: 118,000 – 136,975 MHz Frequenz: 6k00A3E für 25khz Kanalabstand...
  • Seite 31: Auspacken Und Kontrolle Des Gerätes

    4.5 Montage • In Absprache mit einem luftfahrttechnischen Betrieb werden Einbauort und Art des Einbaus festgelegt. Ein luftfahrttechnischer Betrieb kann alle Kabel einbauen. Kabelsätze sind bei Funkwerk Avionics GmbH erhältlich. • Der Einbau in der Nähe von Wärmequellen ist zu vermeiden.
  • Seite 32: Geräteanschluss

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.6 Geräteanschluss 25-polige Gerätestecker (D-SUB) enthält alle elektrischen Verbindungen mit Ausnahme des Antennenanschlusses. Die (+UB)-Leitung muss mit einem Überlastschutz (4 Amp. träge) abgesichert werden! 4.6.1 Mikrofon-Anschluss Mikrofoneingänge Links Rechts standard (Headset) dynamisch (Segelflieger- Schwanenhals-Mikrofon) Die Standard-Mikrofon-Eingänge haben eine Verstärkungsregelung für 50 mVpp bis 2 Vpp.
  • Seite 33: Kopfhörer-Anschluss

    Falls dieser Eingang nicht benutzt wird, sollte die entsprechende Leitung kurzgeschlossen werden, um Störungen zu vermeiden. Bei den von Funkwerk Avionics erhältlichen, vorkonfektionierten Kabel- sätzen ist der Audio-Eingang mit einem Blindstecker kurzgeschlossen. Zur Verwendung des Audio-Eingangs muss lediglich dieser Stecker entfernt werden.
  • Seite 34: Verkabelung

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.7 Verkabelung 4.7.1 Leiterquerschnitte Versorgungsleitungen (Power, GND): AWG18 (0,96 mm²) Signalleitungen: AWG22 (0,38 mm²) Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge zugelassen sein. 4.7.2 Stecker-Pinbelegung SSATR2 25-poliger Anschlussstecker am ATR833 Ansicht von flugzeugseitiger Bestückungsseite Pin Namen...
  • Seite 35 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau MIC-L-DYN MLD+ Eingang dynamisches Mikrofon (Segel- flieger/Schwanenhals) Pilot/Links DATA-RX RS232 RX (für Fernbedienung/Remote) nicht verbinden 11 +12V-PWR Eingang Bordnetz +12V 12 +12V-PWR Eingang Bordnetz +12V 13 GND Masse Bordnetz 14 MIC-R-GND MRS− Masse Mikrofone Copilot/Rechts MRD−...
  • Seite 36: Verkabelung Mit Kabelsätzen Bsks833S/Bsks833D

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.7.3 Verkabelung mit Kabelsätzen BSKS833S/BSKS833D 4.7.3.1 Übersicht Dokument-Nr.: 01.1403.010.71d / Revision: 2.00...
  • Seite 37 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.7.3.2 Stecker PWR Ansicht von flugzeugseitiger Bestückungsseite Versorgungsspannung: 12V / 14V Bordnetz Externe Sicherung: 4A träge Hintergrund- beleuchtung LCD-Anzeige: In Flugzeugen mit 12V- Lighting-Bus: dort anschliessen In allen anderen Fällen: C2-C3 verbinden In Flugzeugen mit Schalter Avionic Master: Mit Brücke A3-B3 kann...
  • Seite 38: Stecker Pl (Pilot/Left) Und Cr (Copilot/Right)

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.7.3.3 Stecker PL (Pilot/Left) und CR (Copilot/Right) Ansicht jeweils von flugzeugseitiger Bestückungsseite Pro Headset-Sitzplatz in Motorflugzeugen: BSKSHS / BSKSOE + BSKSPTT Den nicht verwendeten dynam. Mikrofoneingang kurzschliessen Bei Verwendung eines Handmikrofones mit Sprechtaste: wie gezeigt mit PTT+ für den jeweiligen Sitzplatz verbinden...
  • Seite 39 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Pro Sitzplatz in Motorseglern: BSKSHS / BSKSOE + BSKSPTT „Glider-Mic“ = Schwanenhalsmikrofon, mittels Schirmkabel anschliessen „Microphone“ = Headset-Mikrofon Bordlautsprecher in Segelflugzeugen und Motorseglern: Anschluss erfolgt an Stecker PL Lautsprecherausgang ist nicht Massebezogen! Intercom-Schalter in motorisierten Doppelsitzern mit Headset-Sitzplätzen:...
  • Seite 40: Stecker Rmt Für Fernbedienung

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau In Flugzeugen mit Aufschaltanlage: BSKSOE Anschluss erfolgt an Stecker PL Den nicht verwendeten dynam. Mikrofoneingang kurzschliessen 4.7.3.4 Stecker RMT für Fernbedienung Dieser Stecker enthält neben der seriellen Schnittstelle auch die Versorgungsspannungen für die Fernbedieneinheit. Er ist bei den neueren Kabelsätzen nur im Doppelsitzer-Grundkabelsatz vorhanden.
  • Seite 41: Verkabelung Mit Älterem Kabelsatz Bsks833T

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.7.4 Verkabelung mit Älterem Kabelsatz BSKS833T 4.7.4.1 Übersicht Dokument-Nr.: 01.1403.010.71d / Revision: 2.00...
  • Seite 42: Antenne

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.7.4.2 Auto-ON Anschluß-Pin 20 entscheidet über das Verhalten beim Anlegen von Spannung an die Versorgungsleitung: Um bei Flugzeugen mit einem eigenen Avionik-Master-Schalter das Funkgerät durch den Avionik-Master (also durch Schalten der Versorgungsspannung) einzuschalten, wird Pin 20 zusätzlich zu Pin 11 und 12 an den Avionik-Master geführt;...
  • Seite 43: Einbauempfehlungen

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.8.2 Einbauempfehlungen • Die Herstellerangaben sind zu beachten. • Der metallische Kontakt zwischen Flugzeugoberfläche und Antenne muss sehr gut sein. Bei Flugzeugen mit nichtmetallischer Oberfläche ist auf der Innenseite des Rumpfes, ein Metallgitter/-blech als elektrisches Gegengewicht einzukleben (mind.
  • Seite 44: Überprüfung Nach Dem Einbau

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Das Gerät sendet nur, wenn die PTT-Taste gedrückt wird. Die Unterdrückung von Hintergrundgeräuschen ist nur möglich mit Differential-Mikrofonen, wie sie bei modernen Headsets üblich sind. Normale Elektret-Mikrofone sind dafür nicht geeignet. 4.10 Überprüfung nach dem Einbau zugelassener Luftfahrtbetrieb muss...
  • Seite 45: Einbauhinweise

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 4.11.2 Einbauhinweise Zur Montage in Panels mit einer Dicke von 3-5 mm stehen längere Schrauben zur Verfügung (Best.Nr.: ZUB5) Anschlussbereich Panelausschnitt 57,5 mm 6,5 mm 4,5 mm 47,0 mm Es dürfen keine Schrauben weiter als max. 15mm in das Gerät eingeschraubt werden –...
  • Seite 46: Anhang

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 5 ANHANG 5.1 Frequenz/Kanal-Plan Die folgende Tabelle enthält Beispiele für Betriebs- und angezeigte Frequenzen im Bereich von 118.000 ... 118.100 MHz. Die Tabelle kann nach diesem Schema bis 136.975 MHz fortgesetzt werden. Betriebsfrequenz Kanalraster Angezeigter Kanal Angezeigter Kanal...
  • Seite 47: Technische Daten

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 5.2 Technische Daten ALLGEMEINES ZULASSUNGEN ETSO-2C37e,ED-23B Class 4, 6 ETSO-2C38e,ED-23B Class C, E NORM TSO-C37d, RTCA DO-186A Class 4, 6 TSO-C38d, RTCA DO-186A Class C, E Höhe: 65 mm (2,56 in) Breite: 65 mm (2,56 in) ABMESSUNGEN Tiefe: 248 mm (9,76 in) hinter dem Panel (einschließlich Verbindungssteckern)
  • Seite 48 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau SENDER 6 W (nominal) SENDELEISTUNG 4 W (minimal) KLIRRFAKTOR < 10 % bei 70 % Modulation MITHÖRTON-AUSGANG >0,5W an 300Ω (Kopfhörerausgang) 2 x Standard (50mV…2V) an 100Ω MIKROFONEINGÄNGE 2 x dynamisch NEBENWELLENABSENKUNG >60dBc MODULATIONS- Abweichung <6dB von 350…2500Hz FREQUENZGANG...
  • Seite 49: Umweltbedingungen

    ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau 5.3 Umweltbedingungen Characteristic DO–160D Section Cat Condition Temperature / Altitude Low ground survival 4.5.1 – 55°C temperature Low operating temperature 4.5.1 – 20°C High ground survival 4.5.2 + 85°C Temperature High Short-time Operating 4.5.2 + 70°C Temperature...
  • Seite 50 ATR833 / P/N 833-(2xx)-(2xx) Bedienung und Einbau Characteristic DO–160D Section Cat Condition Induced Signal Susceptibility 19.0 Radio Frequency 20.0 Susceptibility Emission of RF Energy 21.0 Lightning Induced Transient 22.0 Susceptibility Lightning Direct Effects 23.0 No test required Icing 24.0 No test required Electrostatic Discharge (ESD) 25.0 Dokument-Nr.: 01.1403.010.71d / Revision: 2.00...
  • Seite 51 Funkwerk Avionics GmbH Gewerbestraße 2 D-86875 Waal Germany Tel.: +49-8246 9699 0 Fax.: +49-8246 1049 E-mail: service@funkwerk-avionics.com www.funkwerk-avionics.com...
