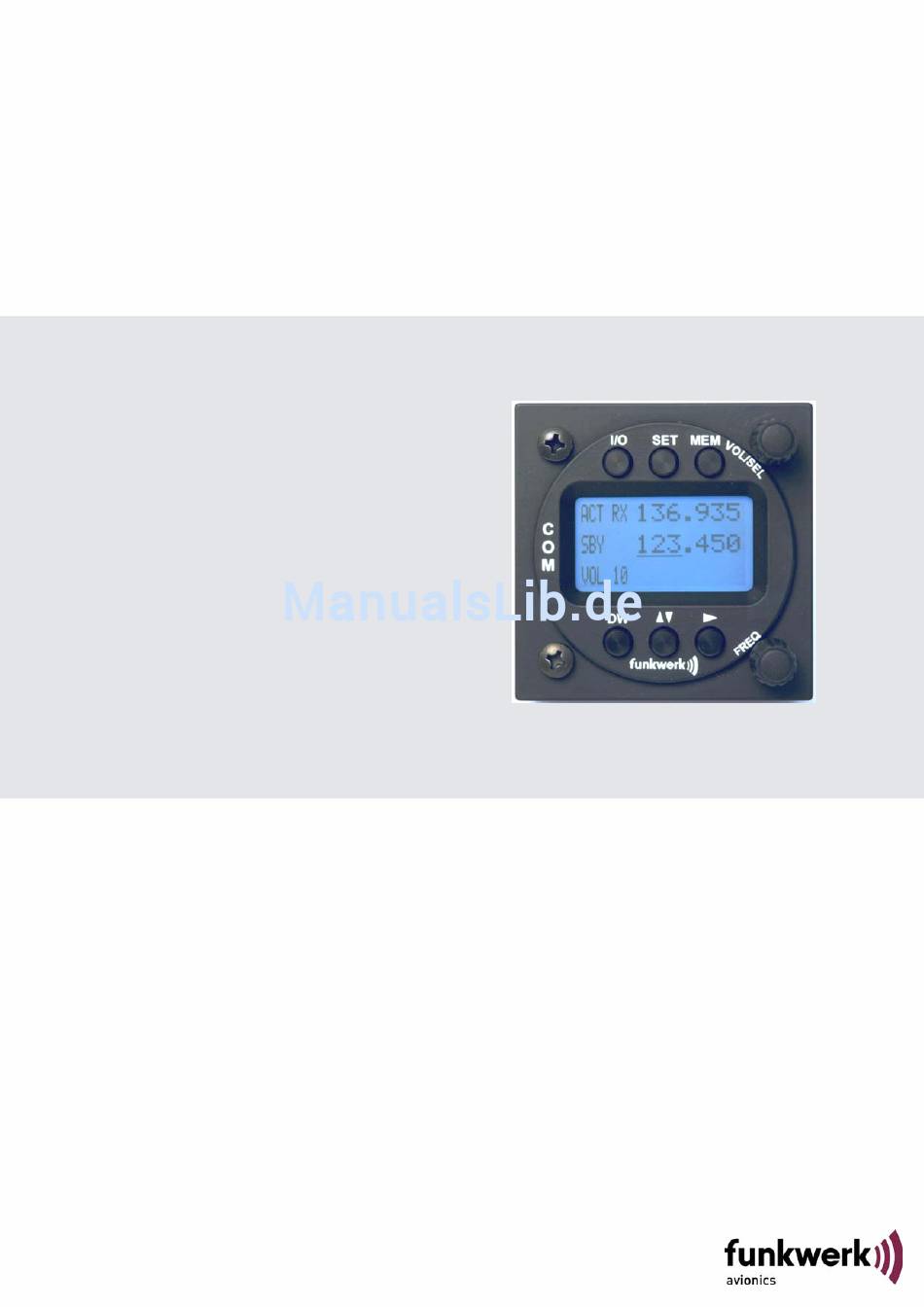

- Seite 1 ATR833 - LCD VHF Communication Transceiver P/N 833-(3xx)-(3xx) Bedienung und Einbau (Dokument-Nr. 01.1404.010.71d)
- Seite 3 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Änderungsverzeichnis Revision Datum Änderungsbeschreibung FAV – Erstausgabe für neues LCD-Display 1.00 22.06.2012 2-DS-(Knopf) LCD / Bedienmenü ab SW V7.0 1.01 10.06.2013 Information zum Dual-Watch-Betrieb Liste der Service-Bulletins (SB) Service-Bulletins sind in das Handbuch einzufügen und in der Tabelle einzutragen.
-
Seite 4: Inhaltsverzeichnis
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau INHALT ALLGEMEINES..........................5 ........................... 5 YMBOLE ........................... 5 BKÜRZUNGEN ........................6 UNDENSERVICE ......................6 ERÄTEEIGENSCHAFTEN BEDIENUNG ..........................7 Ü ....................7 EDIENELEMENTE IM BERBLICK ..................9 USSCHALTEN NBETRIEBNAHME ............................ 9 NZEIGE ......................11 RUNDEINSTELLUNGEN 2.4.1... - Seite 5 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau ......................... 35 ERKABELUNG 4.7.1 Leiterquerschnitte ......................35 4.7.2 Stecker-Pinbelegung ....................35 4.7.3 Verkabelung mit Kabelsätzen BSKS833S/BSKS833D ..........37 ..........................39 NTENNE 4.8.1 Antennenauswahl ......................39 4.8.2 Einbauempfehlungen ....................39 ..................40 IKROFONEINSTELLUNGEN NTERCOM 4.10...
-
Seite 6: Allgemeines
Bedienung und Einbau 1 ALLGEMEINES Dieses Handbuch enthält Informationen über die physikalischen, mechanischen und elektrischen Eigenschaften sowie die Beschreibung von Bedienung und Einbau des VHF Flugfunkgerätes ATR833. 1.1 Symbole Hinweise, deren Nichtbeachtung Personenschäden durch elektrische Strahlung und Entzündung von brennbarem Material verursachen kann. -
Seite 7: Kundenservice
• Frequenzspeicher mit namentlicher Codierung für 100 Platzfrequenzen • Frequenzspeicher export- und importierbar, externe Bearbeitung am PC möglich, PC Software verfügbar unter www.funkwerk- avionics.com • Einfacher Abruf der 10 zuletzt benutzten Frequenzen • LCD Display für beste Ablesbarkeit unter allen Bedingungen •... -
Seite 8: Bedienung
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 2 BEDIENUNG 2.1 Bedienelemente im Überblick Benötigte Tasten um Volume, Squelch oder andere Einstellungen zu ändern VOL/SEL Drehknopf Kurzer Druck: Auswahl des zu ändernden Werte ändern oder Auswahl von Wertes mit Menüpunkten (siehe linke, untere Ecke) - Seite 9 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Anschalten ca. 0,5 s drücken EIN/AUS Ausschalten ca. 2 s drücken Aktiviert/deaktiviert Modus zum wechselseitigen DUAL Abhören zweier Frequenzen (Anzeige zeigt DW WATCH statt SBY) 1. Navigation durch VOL, SQ, VOX, DIM etc.
-
Seite 10: Ein/Ausschalten - Inbetriebnahme
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 2.2 Ein/Ausschalten - Inbetriebnahme Schalten Sie das Gerät mit der Taste ein. Einschalten: ca. 0.5 s drücken Ausschalten: ca. 2 s drücken Nach dem Einschalten erscheint eine Anzeige mit: Gerätename ATR833 ATR833 V7.0 Software-Version z.B. - Seite 11 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Anzeige Bedeutung Bemerkung Feste Bezeichnung für die aktive Frequenz Bezeichnung für Standby Dual Watch Modus erlaubt Frequenz wenn dual watch zusätzliches Abhören der nicht aktiviert ist Standby Frequenz Bezeichnung für Standby Dual Watch Modus erlaubt Frequenz wenn Dual Watch zusätzliches Abhören der...
-
Seite 12: Grundeinstellungen
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Anzeige Bedeutung Bemerkung EXT 02 Lautstärke des externen 00 deaktiviert den Eingang, Audiosignals falls kein Gerät angeschlos- sen ist und vermeidet damit Störgeräusche MEM 00 Speicherplatz in Ersetzt Standby Frequenz, Frequenzliste (100 Aktive Frequenz kann durch... -
Seite 13: Vol - Lautstärke
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 2.4.1 VOL – Lautstärke Die Lautstärkeeinstellung wird durch langes Drücken von erreicht. Diese Einstellung wird außerdem automatisch ausgewählt, wenn der Nutzer für 12 Sekunden keine Einstellung geändert bzw. ausgewählt hat. Die Empfangslautstärke wird durch den Drehknopf verändert. -
Seite 14: Dim - Hintergrundbeleuchtung On/Off
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Die standardmäßige SQL-Einstellung ist 05. Bei höheren Werten können schwache Signale unterdrückt werden . 2.4.3 DIM – Hintergrundbeleuchtung ON/OFF Durch zweimaliges kurzes Drücken der Taste kann mit Hilfe des Drehknopfes die Hintergrundbeleuchtung der Anzeige ein- und ausgeschaltet werden. -
Seite 15: Dwm - Dual-Watch Lautstärke-Absenkung
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 2.4.5 DWM – Dual-Watch Lautstärke-Absenkung Durch viermaliges kurzes Drücken der Taste kann mit Hilfe des Drehknopfes die Absenkung der Lautstärke („mute“) bei Empfang auf der eingestellten Standby-Frequenz (bei aktivem Dual Watch) eingestellt werden. -
Seite 16: Ext - Lautstärke Des Externen Audio-Eingangs
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 2.4.7 EXT – Lautstärke des externen Audio-Eingangs Durch sechsmaliges kurzes Drücken der Taste kann mit Hilfe des Drehknopfes die Lautstärke des angeschlossenen externen Audiosignals (Warnton, Musik, etc…) eingestellt werden. Höhere Werte entsprechen hierbei einer größeren Lautstärke der externen Audiosignale. -
Seite 17: Frequenzeinstellung
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 2.5 Frequenzeinstellung Die Einstellung einer Frequenz erfolgt generell in zwei Schritten: 1. Eingabe einer neuen Standby Frequenz 2. Austausch der neu gewählten Standby Frequenz mit der vormalig aktiven Frequenz mittels der Taste ▲ ▼... -
Seite 18: Auswahl Aus Benutzerdefinierter Frequenzliste
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Um die Eingabe neuer Frequenzen zu beschleunigen kann das Funkgerät dahingehend konfiguriert werden, das es nur die Frequenzen des 25kHz Rasters nutzt. Nähere Informationen zu dieser Konfigurationsmöglichkeit finden sich in Kapitel 3.1. Wird diese Option gewählt, sollte bedacht werden, dass der Kanalabstand wieder manuell auf 8.33 kHz eingestellt... -
Seite 19: Auswahl Aus Der Liste Der Zuletzt Genutzten Frequenzen
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 2.5.4 Auswahl aus der Liste der zuletzt genutzten Frequenzen Das Funkgerät behält die letzten 10 genutzten Frequenzen. Diese Liste wird durch zweifachen kurzen Druck von erreicht. Die einzelnen Listeneinträge können durchlaufen werden. ausgewählte Listeneintrag ersetzt die Standby Frequenz. - Seite 20 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Schritt Anzeige (Beispiel) 1. Frequenz einstellen: 124.350 Die zu speichernde Frequenz muss als 135.700 aktive Frequenz erscheinen. VOL 03 2. Zugriff auf Frequenzliste: 124.350 Ein einmaliger kurzer Druck auf ruft die Nutzerfrequenzliste auf. (Die 122.000...
-
Seite 21: Dual Watch Modus
Sie auf den timeout (12 Sekunden). 2.6 DUAL Watch Modus Das ATR833 besitzt einen Empfänger, daher erfolgt DUAL-Watch (das Überwachen zweier Frequenzen) im Wechsel zwischen der aktiven und der Standby-Frequenz. Prinzipiell erfolgt das wechselseitige Abhören so, dass die aktiven Frequenz abgehört wird, wobei dieser Vorgang regelmäßig für einen... - Seite 22 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Um eine hörbare Unterscheidung zwischen dem Empfang auf der aktiven und der Standby Frequenz zu erreichen, kann der Empfang auf der Standby Frequenz mit reduzierter Lautstärke ausgegeben werden. Nähere Informationen zu dieser Einstellung finden sich im Abschnitt Vorgehensweise in Kürze:...
-
Seite 23: Sendebetrieb
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 2.7 Sendebetrieb Durch Betätigen der Sendetaste (PTT) geht das Gerät in den Sendebetrieb auf der eingestellten aktiven Frequenz (obere Zeile). „TX“ zeigt die ordnungsgemäße Funktion des Senders an. ACT TX 123.450 135.700 VOL 05 Um unbeabsichtigt langes Senden zu vermeiden (z.B. -
Seite 24: Konfiguration
Die Einstellung der Werte erfolgt mit dem Drehknopf. 3.1 SPC – Kanalabstand Das ATR833 kann so eingestellt werden, dass es nur die Eingabe von Frequenzen im 25kHz Raster erlaubt. Mit dieser Option kann – da weniger Eingabeschritte notwendig – die Frequenzeingabe beschleunigt werden. -
Seite 25: Con - Kontrast
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 8.33 MHz erlaubt Eingabe von Frequenzen beider Raster 8.33 MHz wie auch 25 kHz 25 kHz erlaubt ausschließlich die Eingabe von Frequenzen im 25 kHz Raster Ein kurzer Druck von wechselt nun zum nächsten Konfigurations- schritt, während ein langer Druck von... -
Seite 26: Dpy- Stromsparmodus (Automat. Displayverdunklung)
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 3.3 DPY– Stromsparmodus (Automat. Displayverdunklung) Um die Stromaufnahme zu senken kann eine automatische Display- Verdunklung konfiguriert werden. 123.450 118.910 DPY always on Mittels des Drehknopfes kann aus folgenden Optionen gewählt werden: always on ..keine Display Verdunklung xx min off .. -
Seite 27: Ptt-Tasten Auswahl
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 3.4 PTT-Tasten Auswahl Im Falle von zwei externen PTT Tasten kann dieses Menü genutzt werden um eine der beiden PTT Tasten und das dazugehörige Mikrofon für den Sendebetrieb zu deaktivieren. 123.450 118.910 PTT all mics... - Seite 28 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Da solche Signale gegenüber den Funksignalen eine andere Priorität besitzen, kann diese konfiguriert werden. 123.450 118.910 EXT auto off Mittels des Drehknopfes kann aus folgenden Optionen gewählt werden: always on ..der externe Audio Eingang bleibt immer an, auch während Funkempfang.
-
Seite 29: Mikrofon-Eingangsempfindlichkeit
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 3.6 Mikrofon-Eingangsempfindlichkeit Mikrofon-Eingangsempfindlichkeiten sind Bestandteil Konfigurationsmenüs; der Zugang hierzu ist am Anfang von Abschnitt 3 beschrieben. 3.6.1 MLS – Standard Mikrofon Pilot/Links 3.6.2 MLD – Dynamisches Mikrofon Pilot/Links 3.6.3 MRS – Standard Mikrofon Copilot/Rechts 3.6.4 MRD –... - Seite 30 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Am ATR833 stehen folgende Mikrofon-Eingänge zur Verfügung: Mikrofoneingänge Links Rechts standard (Headset) dynamisch (Segelflieger- Schwanenhals-Mikrofon) Zur MIC-Einstellung muss VOX auf 5 gesetzt sein. Das entsprechende Mikrofon kann nun mittels kurzen Druck von ausgewählt werden.
-
Seite 31: Tst - Test-Modus
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 3.7 TST – Test-Modus Als letzte Option im Konfigurationsmenü findet sich der Test-Modus, welcher dem Wartungspersonal für interne Kalibrierungen zur Verfügung steht. 123.450 118.910 TST mode off Test Modus wird mittels Drehknopfes aktiviert/deaktiviert. -
Seite 32: Einbau
4.3 Lieferumfang Artikelnummer Beschreibung ATR833 ATR833 – VHF Flugfunksprechgerät ZUB4 2 x Montageschraube und 2 x Hohlschraube für Kopf ATR833 – für Panels bis 3mm SSATR2 Anschlussstecker (Nur wenn kein Kabelsatz mitbestellt wurde) 01.1404.010.71d Handbuch „Bedienung und Einbau“ EASA Form 1... -
Seite 33: Auspacken Und Kontrolle Des Gerätes
4.5 Montage • In Absprache mit einem luftfahrttechnischen Betrieb werden Einbauort und Art des Einbaus festgelegt. Ein luftfahrttechnischer Betrieb kann alle Kabel einbauen. Kabelsätze sind bei Funkwerk Avionics GmbH erhältlich. • Der Einbau in der Nähe von Wärmequellen ist zu vermeiden. -
Seite 34: Geräteanschluss
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 4.6 Geräteanschluss 25-polige Gerätestecker (D-SUB) enthält alle elektrischen Verbindungen mit Ausnahme des Antennenanschlusses. Die (+UB)-Leitung muss mit einem Überlastschutz (4 Amp. träge) abgesichert werden! 4.6.1 Mikrofon-Anschluss Mikrofoneingänge Links Rechts Standard (Headset) Dynamisch (Segelflieger- Schwanenhals-Mikrofon) Die Standard-Mikrofon-Eingänge haben eine Verstärkungsregelung für... -
Seite 35: Kopfhörer-Anschluss
Der externe Audio-Eingang sollte bei Nicht-Verwendung mit der Masse kurzgeschlossen werden, um Störungen zu vermeiden. 4.6.4 Fernsteuerung mittels Remote-Bedienkopf In Tandemsitzer-Flugzeugen kann das ATR833 mit einem Fernbedien- kopf (ATR600RT Remote Control Unit) ferngesteuert werden. Die Wahl der passenden Fernbedienung hängt von der Software-Version des ATR833 ab: Versionen bis SW V6.3 werden durch das ATR600RT mit 4-... -
Seite 36: Verkabelung
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 4.7 Verkabelung 4.7.1 Leiterquerschnitte Versorgungsleitungen (Power, GND): AWG18 (0,96 mm²) Signalleitungen: AWG22 (0,38 mm²) Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge zugelassen sein. 4.7.2 Stecker-Pinbelegung SSATR2 25-poliger Anschlussstecker am ATR833 Ansicht von flugzeugseitiger Bestückungsseite... - Seite 37 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau MIC-L-DYN MLD+ Eingang dynamisches Mikrofon (Segel- flieger/Schwanenhals) Pilot/Links DATA-RX RS232 RX (für Fernbedienung/Remote) nicht verbinden 11 +12V-PWR Eingang Bordnetz +12V 12 +12V-PWR Eingang Bordnetz +12V 13 GND Masse Bordnetz 14 MIC-R-GND MRS− Masse Mikrofone Copilot/Rechts MRD−...
-
Seite 38: Verkabelung Mit Kabelsätzen Bsks833S/Bsks833D
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 4.7.3 Verkabelung mit Kabelsätzen BSKS833S/BSKS833D 4.7.3.1 Übersicht Dokument-Nr.: 01.1404.010.71d / Revision: 1.01... -
Seite 39: Stecker Rmt Für Fernbedienung
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 4.7.3.2 Stecker RMT für Fernbedienung Dieser Stecker enthält neben der seriellen Schnittstelle auch die Versorgungsspannungen für die Fernbedieneinheit. MSTR = von Master Funkgerät kommend. Anschluss der Fernbedienung in neueren Kabelsätzen BSKS833S/D Ansicht von flugzeugseitiger Bestückungsseite... -
Seite 40: Antenne
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 4.8 Antenne 4.8.1 Antennenauswahl Es wird eine VHF-COM-Antenne mit einer Impedanz von 50 Ohm benötigt. Die Antenne muss für das Luftfahrzeug und den vorgesehenen Einbauort geeignet und zugelassen sein. Die Antenne sollte weit entfernt von ELT-Antennen und den Antennen anderer VHF-Antennen positioniert werden. -
Seite 41: Mikrofoneinstellungen / Intercom
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 4.9 Mikrofoneinstellungen / Intercom Die Einstellung der MIC- und VOX-Werte ist entscheidend für die Bord- verständigung. Die entsprechende Konfiguration ist beschrieben in 3.6 (MIC=Mikrofonpegel) und 2.4.4 (VOX=Schwellenwert). Wenn die VOX Funktion mit VOX=01 deaktiviert wurde, wird der Intercom-Betrieb mit Hilfe der Intercom-Sprechtaste (nicht PTT) aktiviert, die Pin 7 (Intercom) des Gerätesteckers mit GND verbindet. -
Seite 42: Überprüfung Nach Dem Einbau
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 4.10 Überprüfung nach dem Einbau zugelassener Luftfahrtbetrieb muss korrekte Funktion der Sprechfunkanlage prüfen. Alle Steuerungs- und Kontrollfunktionen des Flugzeugs müssen geprüft werden, um Störungen durch die Verkabelung auszuschließen. Das Stehwellenverhältnis muss kleiner 3:1 sein. -
Seite 43: Einbauhinweise
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 4.11.2 Einbauhinweise Zur Montage in Panels mit einer Dicke von 3-5 mm stehen längere Schrauben zur Verfügung (Best.Nr.: ZUB5) Anschlussbereich Panelausschnitt 57,5 mm 6,5 mm 4,5 mm 47,0 mm Es dürfen keine Schrauben weiter als max. 15mm in das Gerät eingeschraubt werden –... -
Seite 44: Anhang
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 5 ANHANG 5.1 Frequenz/Kanal-Plan Die folgende Tabelle enthält Beispiele für Betriebs- und angezeigte Frequenzen im Bereich von 118.000 ... 118.100 MHz. Die Tabelle kann nach diesem Schema bis 136.975 MHz fortgesetzt werden. Betriebsfrequenz... -
Seite 45: Technische Daten
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 5.2 Technische Daten ALLGEMEINES ZULASSUNGEN ETSO-2C37e,ED-23B Class 4, 6 ETSO-2C38e,ED-23B Class C, E NORM TSO-C37d, RTCA DO-186A Class 4, 6 TSO-C38d, RTCA DO-186A Class C, E Höhe: 65 mm (2,56 in) Breite: 65 mm (2,56 in) - Seite 46 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau SENDER 6 W (nominal) SENDELEISTUNG 4 W (minimal) KLIRRFAKTOR < 10 % bei 70 % Modulation MITHÖRTON-AUSGANG >0,5W an 300Ω (Kopfhörerausgang) 2 x Standard (50mV…2V) an 100Ω MIKROFONEINGÄNGE 2 x dynamisch NEBENWELLENABSENKUNG >60dBc MODULATIONS- Abweichung <6dB von 350…2500Hz...
-
Seite 47: Umweltbedingungen
ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau 5.3 Umweltbedingungen Characteristic DO–160D Section Cat Condition Temperature / Altitude Low ground survival 4.5.1 – 55°C temperature Low operating temperature 4.5.1 – 20°C High ground survival 4.5.2 + 85°C Temperature High Short-time Operating 4.5.2... - Seite 48 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Characteristic DO–160D Section Cat Condition Induced Signal Susceptibility 19.0 Radio Frequency 20.0 Susceptibility Emission of RF Energy 21.0 Lightning Induced Transient 22.0 Susceptibility Lightning Direct Effects 23.0 No test required Icing 24.0 No test required Electrostatic Discharge (ESD) 25.0...
- Seite 49 ATR833-LCD / P/N 833-(3xx)-(3xx) Bedienung und Einbau Notizen: Dokument-Nr.: 01.1404.010.71d / Revision: 1.01...
- Seite 50 Funkwerk Avionics GmbH Heinz-Strachowitz-Str. 4 DE-86807 Buchloe Germany Tel.: +49-8241 80066 0 Fax.: +49-8241 80066 99 E-mail: service@funkwerk-avionics.com www.funkwerk-avionics.com...
