8 Deutsch
4. FROST
Frost kann zu Schäden an der Pumpe führen. Bei Frost sind die Pumpe, Leitungen und
Wasserbehälter zu entleeren, mit klarem Wasser zu spülen und trocken zu lagern.

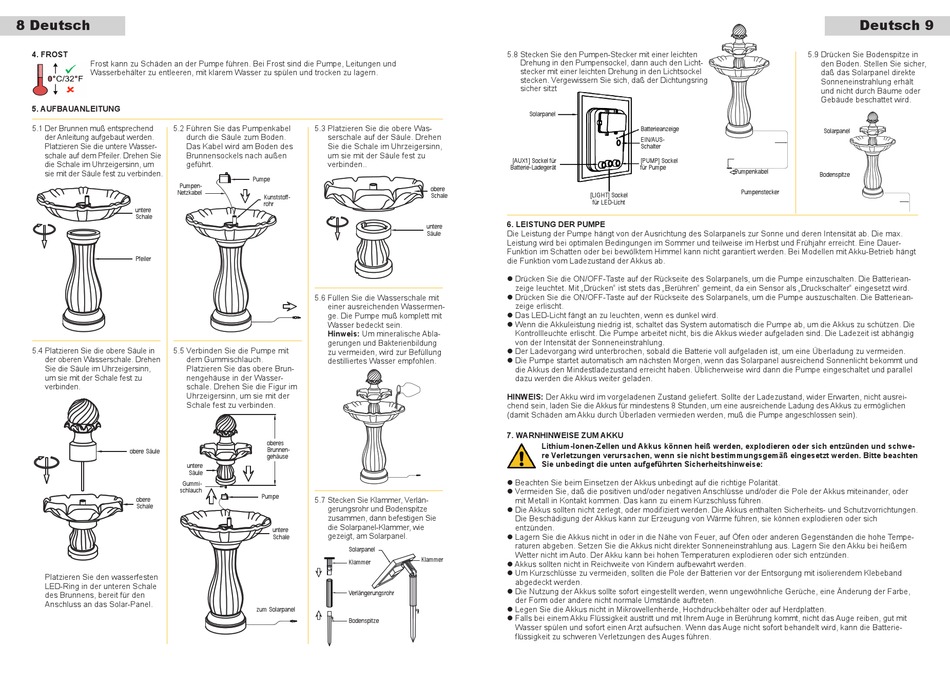

5. AUFBAUANLEITUNG
5.1 Der Brunnen muß entsprechend 5.2 Führen Sie das Pumpenkabel
der Anleitung aufgebaut werden. durch die Säule zum Boden.
Platzieren Sie die untere Wasser- Das Kabel wird am Boden des
schale auf dem Pfeiler. Drehen Sie Brunnensockels nach außen
die Schale im Uhrzeigersinn, um geführt.
sie mit der Säule fest zu verbinden.
Pumpen-
netzkabel
untere
Schale
Pfeiler
5.4 Platzieren Sie die obere Säule in 5.5 Verbinden Sie die Pumpe mit
der oberen Wasserschale. Drehen dem Gummischlauch.
Sie die Säule im Uhrzeigersinn, Platzieren Sie das obere Brun-
um sie mit der Schale fest zu nengehäuse in der Wasser-
verbinden. schale. Drehen Sie die Figur im
Uhrzeigersinn, um sie mit der
Schale fest zu verbinden.
obere Säule
untere
Säule
Gummi-
schlauch
obere
Schale
Platzieren Sie den wasserfesten
LED-Ring in der unteren Schale
des Brunnens, bereit für den
Anschluss an das Solar-Panel.
5.3 Platzieren Sie die obere Was-
serschale auf der Säule. Drehen
Sie die Schale im Uhrzeigersinn,
um sie mit der Säule fest zu
verbinden..
Pumpe
obere
Schale
Kunststoff-
rohr
untere
Säule
5.6 Füllen Sie die Wasserschale mit
einer ausreichenden Wassermen-
ge. Die Pumpe muß komplett mit
Wasser bedeckt sein.
Hinweis: Um mineralische Abla-
gerungen und Bakterienbildung
zu vermeiden, wird zur Befüllung
destilliertes Wasser empfohlen.
oberes
Brunnen-
gehäuse
Pumpe
5.7 Stecken Sie Klammer, Verlän-
gerungsrohr und Bodenspitze
zusammen, dann befestigen Sie
die Solarpanel-Klammer, wie
untere
gezeigt, am Solarpanel.
Schale
Solarpanel
Klammer
Klammer
Verlängerungsrohr
zum Solarpanel
Bodenspitze
5.8 Stecken Sie den Pumpen-Stecker mit einer leichten
Drehung in den Pumpensockel, dann auch den Licht-
stecker mit einer leichten Drehung in den Lichtsockel
stecken. Vergewissern Sie sich, daß der Dichtungsring
sicher sitzt
Solarpanel
Batterieanzeige
EIn/AUS-
Schalter
[AUX1] Sockel für [PUmP] Sockel
Batterie-Ladegerät für Pumpe
[LIGHT] Sockel
für LED-Licht

6. LEISTUNG DER PUmPE

Die Leistung der Pumpe hängt von der Ausrichtung des Solarpanels zur Sonne und deren Intensität ab. Die max.
Leistung wird bei optimalen Bedingungen im Sommer und teilweise im Herbst und Frühjahr erreicht. Eine Dauer-
Funktion im Schatten oder bei bewölktem Himmel kann nicht garantiert werden. Bei Modellen mit Akku-Betrieb hängt
die Funktion vom Ladezustand der Akkus ab.
l Drücken Sie die ON/OFF-Taste auf der Rückseite des Solarpanels, um die Pumpe einzuschalten. Die Batteriean-
zeige leuchtet. Mit „Drücken" ist stets das „Berühren" gemeint, da ein Sensor als „Druckschalter" eingesetzt wird.
l Drücken Sie die ON/OFF-Taste auf der Rückseite des Solarpanels, um die Pumpe auszuschalten. Die Batteriean-
zeige erlischt.
l Das LED-Licht fängt an zu leuchten, wenn es dunkel wird.
l Wenn die Akkuleistung niedrig ist, schaltet das System automatisch die Pumpe ab, um die Akkus zu schützen. Die
Kontrollleuchte erlischt. Die Pumpe arbeitet nicht, bis die Akkus wieder aufgeladen sind. Die Ladezeit ist abhängig
von der Intensität der Sonneneinstrahlung.
l Der Ladevorgang wird unterbrochen, sobald die Batterie voll aufgeladen ist, um eine Überladung zu vermeiden.
l Die Pumpe startet automatisch am nächsten Morgen, wenn das Solarpanel ausreichend Sonnenlicht bekommt und
die Akkus den Mindestladezustand erreicht haben. Üblicherweise wird dann die Pumpe eingeschaltet und parallel
dazu werden die Akkus weiter geladen.
HINWEIS: Der Akku wird im vorgeladenen Zustand geliefert. Sollte der Ladezustand, wider Erwarten, nicht ausrei-
chend sein, laden Sie die Akkus für mindestens 8 Stunden, um eine ausreichende Ladung des Akkus zu ermöglichen
(damit Schäden am Akku durch Überladen vermieden werden, muß die Pumpe angeschlossen sein).

7. WARNHINWEISE zUm AKKU

Lithium-Ionen-zellen und Akkus können heiß werden, explodieren oder sich entzünden und schwe-
re Verletzungen verursachen, wenn sie nicht bestimmungsgemäß eingesetzt werden. Bitte beachten
Sie unbedingt die unten aufgeführten Sicherheitshinweise:
l Beachten Sie beim Einsetzen der Akkus unbedingt auf die richtige Polarität.
l Vermeiden Sie, daß die positiven und/oder negativen Anschlüsse und/oder die Pole der Akkus miteinander, oder
mit Metall in Kontakt kommen. Das kann zu einem Kurzschluss führen.
l Die Akkus sollten nicht zerlegt, oder modifiziert werden. Die Akkus enthalten Sicherheits- und Schutzvorrichtungen.
Die Beschädigung der Akkus kann zur Erzeugung von Wärme führen, sie können explodieren oder sich
entzünden.
l Lagern Sie die Akkus nicht in oder in die Nähe von Feuer, auf Öfen oder anderen Gegenständen die hohe Tempe-
raturen abgeben. Setzen Sie die Akkus nicht direkter Sonneneinstrahlung aus. Lagern Sie den Akku bei heißem
Wetter nicht im Auto. Der Akku kann bei hohen Temperaturen explodieren oder sich entzünden.
l Akkus sollten nicht in Reichweite von Kindern aufbewahrt werden.
l Um Kurzschlüsse zu vermeiden, sollten die Pole der Batterien vor der Entsorgung mit isolierendem Klebeband
abgedeckt werden.
l Die Nutzung der Akkus sollte sofort eingestellt werden, wenn ungewöhnliche Gerüche, eine Änderung der Farbe,
der Form oder andere nicht normale Umstände auftreten.
l Legen Sie die Akkus nicht in Mikrowellenherde, Hochdruckbehälter oder auf Herdplatten.
l Falls bei einem Akku Flüssigkeit austritt und mit Ihrem Auge in Berührung kommt, nicht das Auge reiben, gut mit
Wasser spülen und sofort einen Arzt aufsuchen. Wenn das Auge nicht sofort behandelt wird, kann die Batterie-
flüssigkeit zu schweren Verletzungen des Auges führen.
Deutsch 9
5.9 Drücken Sie Bodenspitze in
den Boden. Stellen Sie sicher,
daß das Solarpanel direkte
Sonneneinstrahlung erhält
und nicht durch Bäume oder
Gebäude beschattet wird.
Solarpanel
Pumpenkabel
Bodenspitze
Pumpenstecker
