Kranzle HD 7/120 Betriebsanleitung
Hochdruckreiniger
Vorschau ausblenden
Andere Handbücher für HD 7/120:
- Originalbetriebsanleitung (37 Seiten) ,
- Betriebsanleitung (44 Seiten) ,
- Originalbetriebsanleitung (11 Seiten)
Verwandte Anleitungen für Kranzle HD 7/120
Inhaltszusammenfassung für Kranzle HD 7/120
- Seite 1 Hochdruckreiniger 7/120 7/120 HD 7/120 7/120 7/120 10/120 10/120 HD 10/120 10/120 10/120...
- Seite 2 - Abtragen von - Gehwegplatten - Behältern alter Farbe - Terrassen - Maschinen usw. Technische Kränzle Kränzle Daten HD 7/120 HD 10/120 Arbeitsdruck, 10 - 120 bar 10 - 120 bar stufenlos regelbar Düsengröße 20 03 20 045 Zulässiger Überdruck...

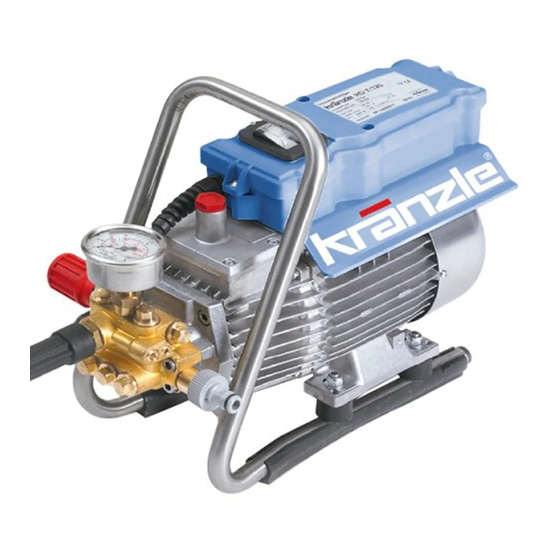

- Seite 3 Beschreibung Wasser 230 V Aufbau Die KRÄNZLE HD7/120 + HD10/120 - Hochdruckreiniger sind tragbare Maschinen. Der Aufbau ist aus dem Schema zu ersehen. Funktion 1 Zulauf Wasseranschluß mit Filter 5 Druckregelventil-Sicherheitsventil 2 Ansaugschlauch mit Filterkorb 6 Hochdruckschlauch (Sonderzubehör) Best. Nr. 15.038 3 7 Spritzpistole 3 Hochdruckpumpe 8 Wechsel-Strahlrohr mit Hochdruckdüse...
-
Seite 4: Wasser- Und Reinigungs-/Pflegemittelsystem
Beschreibung Wasser- und Reinigungs-/Pflegemittelsystem Das Wasser kann unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. -
Seite 5: Motorschutzschalter
Beschreibung Motorschutzschalter Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung schaltet der Motorschutzschalter den Motor ab. Bei wieder- holtem Abschalten des Motors durch den Motorschutzschalter Störungs- ursache beseitigen (siehe Seite 6). Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrennter Maschine, d. - Seite 6 Der Stecker muß in eine vorschriftsmäßig installierte Steckdose mit Schutzleiteranschluß und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdose ist netzseitig mit 16 A träge abzusichern. KRÄNZLE HD 7/120 KRÄNZLE HD 7/120 KRÄNZLE HD 7/120 KRÄNZLE HD 7/120 KRÄNZLE HD 7/120...
-
Seite 7: Wassermangel Führt Zum Schnellen Verschleiß Der Dichtungen (Keine Garantie)
Beschreibung Wasseranschluß: Bitte prüfen Sie, ob dem Hochdruckreiniger die auf Seite 2 (techn. Daten) angegebene Wassermenge (Liter pro Minute) zur Verfügung steht. Prüfung: Wasserzuführungsschlauch 1 Minute in einen Eimer laufen lassen. Die Wassermenge muß mindestens der Angabe auf Seite 2 entsprechen !!! Wassermangel führt zum schnellen Verschleiß... -
Seite 8: Hochdruckschlauchleitung Und Spritzeinrichtung
Beschreibung Kurzbetriebsanleitung: Gerät nur waagerecht betreiben ! 1. Hochdruckschlauch mit Spritzpistole und Gerät verschrauben. 2. Saugseitigen Wasseranschluß herstellen. 3. Gerät entlüften (Spritzpistole mehrmals öffnen und schließen). 4. Stromanschluß herstellen . 5. Gerät bei geöffneter Spritzpistole einschalten und mit dem Waschvorgang beginnen. 6. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Für Rückstoß - Hinweis auf Seite 2 ! Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen! Unterbodenlanze unbedingt auflegen! Bei der Unterboden- lanze ist darauf zu achten, daß bei geboge- nen Spritzlanzen, wie z. B. U-Lanze Nr. 41.075, ein Drehmoment im Rückstoß... - Seite 10 Das haben Sie alles gekauft: 1. Sprühlanze mit Hochdruck-Düse 2. Spritzpistole mit Isohandgriff und Verschraubung 3. KRÄNZLE - Hochdruckreiniger HD7/120 / HD 10/120 4. Betriebsanleitung 5. Wassereingangsteile bereits montiert...
- Seite 11 Inbetriebnahme 1. Ölstand kontrollieren Öl muß im Schauglas sichtbar sein 2. Hochdrucklanze mit der Hand- pistole verbinden. 3. Hochdruckschlauch schlingenfrei abrollen und mit der Handpistole und Pumpe verbinden. Bei Verlän- gerung max. 20 m HD-Schlauch verwenden oder 2x 10 m mit Schlauchverbindungen.
- Seite 12 Inbetriebnahme 4. Die Maschine kann wahlweise an die Druckwasserleitung mit kaltem oder bis 60 °C heißem Wasser angeschlossen werden. (Siehe Seite 2) Beim Außenansaugen auf sauberes Wasser achten. Der Schlauchquer-schnitt muß mindestens 1/2" = 12,7mm sein (freier Durchgang). Sieb Nr. 1 muß immer sauber sein.
-
Seite 13: Außerbetriebnahme
Inbetriebnahme Druckverstellung Durch Verdrehen des Handrades. Maximaler Druck ist fest eingestellt. Außerbetriebnahme: 1. Gerät abschalten. 2. Wasserzufuhr sperren. 3. Pistole kurz öffnen, bis der Druck abgebaut ist. 4. Pistole verriegeln. 5. Wasserschlauch und Pistole abschrauben. 6. Pumpe entleeren: Motor ca. 20 Sekunden einschalten. 7. - Seite 14 Das ist verboten ! Kinder dürfen nicht mit Hochdruckreinigern arbeiten! Das Gerät nicht mit Hochdruck oder Wasserstrahl absprühen! Den Wasserstrahl nicht auf Steckdosen richten!
- Seite 15 Das ist verboten Den Wasserstrahl nie auf Menschen oder Tiere richten! Das Kabel nicht beschä- digen oder unsachge- mäß reparieren ! Defekte oder beschä- digte Kabel sofort aus- tauschen ! Das Gerät nicht in Be- trieb nehmen ! Hochdruckschlauch nicht mit Schlingen oder Knick ziehen! Schlauch nicht über...
-
Seite 16: Weitere Kombinationsmöglichkeiten
15 m - Best.-Nr. 41.058 Unterbodenlanze Best.-Nr. 41.075 Sandstrahler Best.-Nr. 41.068 1 F F F F F lache Bürste Best.-Nr. 41.073 Schmutzkiller 03 (HD 7/120) Best.-Nr. 41.073 8 Schmutzkiller 045 (HD 10/120) Best.-Nr. 41.072 5 Umwelt-, Abfall- und Gewässervorschriften bei Benutzung der Zubehörteile beachten! - Seite 17 mit anderem KRÄNZLE - Zubehör Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste 40 cm lang und ST 30 Nippel M 22 x 1,5 Reinigung von Rohren, Kanälen, Abflüssen Rohrreinigungsschlauch mit KN-Düse und ST 30 Nippel M 22 x 1,5 Unterbodenreinigung von Autos, Lastzügen und Geräten.
-
Seite 18: Kleine Reparaturen
Kleine Reparaturen - Ventile verschmutzt oder verklebt ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vibriert. Wasser tritt stoßweise aus. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der M anometer Hochdruck- wenig oder schlauch... -
Seite 19: Düse Verstopft
- selbst gemacht ! Düse verstopft ! Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Spühlen Sie zuerst den Gewöhnlich kommt jetzt Wenn die Schlauch von ein kräftiger Lanze Wasser- Rückständen nur tropft, frei ! strahl ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und braucht nur die vordere reinigen Sie die... -
Seite 20: Kleine Reparaturen - Selbst Gemacht
Kleine Reparaturen - selbst gemacht ! Leckage von Schlauch oder Pistole beheben Nach dem Schließen der Pistole zeigt das Manometer vollen Druck an ! Der Druckregler schaltet ständig ein und aus ! Wenn das Netzstecker nehmen Sie Manometer ziehen ! zunächst vollen Druck anzeigt,... -
Seite 21: Pistole Mit Lanze
13.275 Düsenschutz M12x1 26.002 1 Rohr 400 mm; bds. M12x1 15.002 ST 30 Nippel M 22 x 1,5 / R1/4" m. ISK 13.363 Flachstrahldüse 028 (bei HD 7/120) M20028 54.1 Flachstrahldüse 042 (bei HD 10/120) M20042 Rep.-Kit 12.158 Pos: 3, 4, 5, 8, 9, 12, 15, 16; 21 Griff komplett 12.164... - Seite 22 Komplettaggregat...
- Seite 23 HD 7/120 / HD 10/120 Ersatzteilliste KRÄNZLE HD 7/120 / HD 10/120 Komplettaggregat Pos. Bezeichnung Stck Best.Nr. Tragbügel 44.581 Gummiprofilfuß 44.582 Senkschraube M6x20 43.473 1 Gummipuffer 30 x 20 46.023 1 Scheibe 8,4 41.409 Mutter DIN985 M8 41.410 Midi-Pistole mit Verlängerung 12.160...
- Seite 24 Motor...
- Seite 25 KRÄNZLE HD 7/120 / HD 10/120 Ersatzteilliste KRÄNZLE HD 7/120 / HD 10/120 Motor Pos. Bezeichnung Stck Best.Nr. Ölgehäuse mit Dichtung und Deckel 44.501 Stator (HD 7/120) 23.001 2 Stator (HD 10/120) 23.002 4 Motorwelle mit Rotor (HD 7/120) 43.104 Motorwelle mit Rotor (HD 10/120) 43.024...
- Seite 26 Getriebeteil...
- Seite 27 KRÄNZLE HD 7/120 / HD 10/120...
- Seite 28 Ventilgehäuse...
- Seite 29 KRÄNZLE HD 7/120 / HD 10/120...
- Seite 30 41.527 ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK 13.363 Kappe vorn für Schmutzkiller 41.528 1 Kappe hinten für Schmutzkiller 03 (HD 7/120) 41.542 1 12.1 Kappe hinten für Schmutzkiller 045 (HD 10/120)1 41.540 2 Rep.-Satz Schmutzkiller 03 41.096 1...
-
Seite 31: Garantie
Schaltplan / Garantie Schaltbild für KRÄNZLE HD 7/120 / HD 10/120 C : 40 µF Klemmleiste Weber-Unimat WT 22 - 551 8,5A Überstromauslöser (HD 7/120) 12A Überstromauslöser (HD 10/120) Motor-Stator Garantie Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß... -
Seite 32: Allgemeine Vorschriften
Allgemeine Vorschriften Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeitsstrahler" bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf überprüft werden, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. Unfallverhütung Die Maschine ist so ausgerüstet, daß... -
Seite 33: Eg-Konformitätserklärung
Lärmrichtlinie 2000/14/EG, Art. 13 Hochdruckwasserstrahlmaschinen Anhang 3, Teil B, Abschnitt 27 Schalleistungspegel gemessen: HD 7/120: 81 dB (A); HD 10/120: 89 dB (A) garantiert: HD 7/120: 84 dB (A); HD 10/120: 91 dB (A) Angewendete Spezifikationen EN 60 335-2-79:2004 und Normen:... - Seite 34 Notizen...
- Seite 35 Notizen...
- Seite 36 Nachdruck nur mit Genehmigung der Firma Stand 28. 03. 2006...
