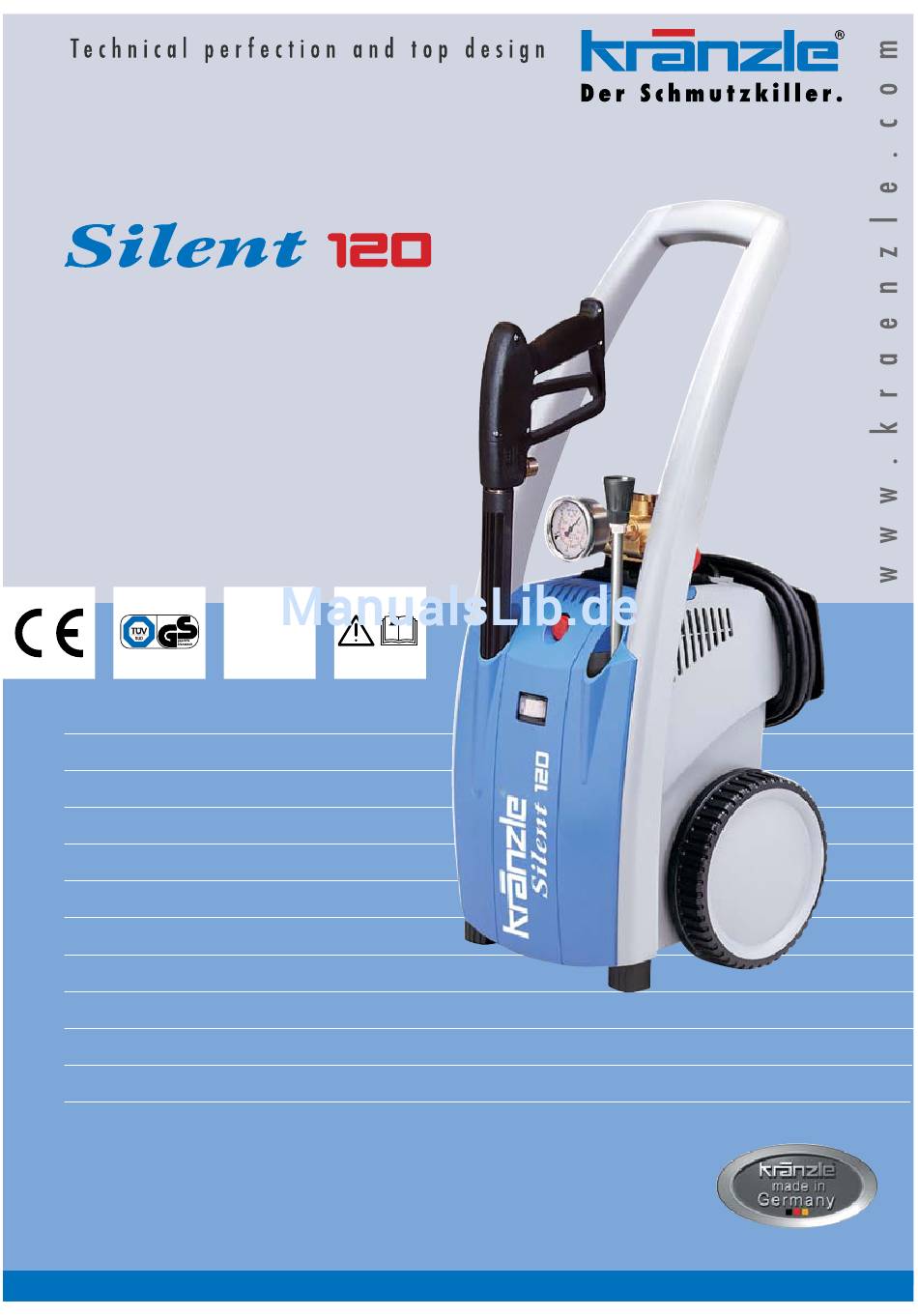

- Seite 1 B e t r i e b s a n l e i t u n g H o c h d r u c k r e i n i g e r DIN EN ISO 9001 Vor Inbetriebnahme Sicherheitshinweise lesen und beachten ! - D -...
-
Seite 2: Gerätebeschreibung
Gerätebeschreibung Kränzle Silent 120 ergonomisch geformter Fahrgriff Hochdruckpistole Pumpenkopf aus Sondermessing für lange Lebensdauer großes Edelstahlmanometer stufenlose Druckregulierung Kabelaufwicklung mit 5 m Kabel Ein/Ausschalter mit Motorschutz Köcher für Waschlanze Köcher für Hochdruckpistole geländegängiges und treppentaugliches Fahrwerk... -
Seite 3: Inhaltsverzeichnis
Seite Seite Inhaltsverzeichnis Gerätebeschreibung Inhaltsverzeichnis Technische Daten Übersicht ‘Das haben Sie gekauft’ Allgemeine Vorschriften Sicherheitshinweise - Unfallverhütung Ganz wichtig: Wasseranschluß - Elektroanschluß Kränzle- Technik Wasser- und Reinigungssystem Strahlrohr mit Spritzpistole Druckregelventil - Sicherheitsventil Motorschutzschalter Hochdruckschlauchleitung und Spritzeinrichtung Inbetriebnahme an Druckwasserleitung Direktansaugen Ansaugen von Zusatzmitteln Außerbetriebnahme - Frostschutz... -
Seite 4: Technische Daten
Technische Daten Kränzle Silent 120 Arbeitsdruck, stufenlos regelbar 10 - 120 bar (1700 PSI) Düsengröße 20 028 Zulässiger Überdruck 135 bar Wasserleistung bei 1.400 U/min 7 l/min Warmwasserzulauf max. 60 °C Ansaughöhe 1,5 m Stahlgewebe-Hochdruckschlauch 10 m Zusatzmittelansaugung Extrazubehör Elektrischer Anschlußwert 230 V~, 7,5 A, 50 Hz Anschlußwert : Aufnahme... -
Seite 5: Übersicht 'Das Haben Sie Gekauft
Das haben Sie gekauft Kränzle Hochdruckreiniger Silent 120 Sicherheits-Spritzpistole mit Isohandgriff und Verschraubung Waschlanze mit Kränzle-Messerdüse Stahlgewebe-Hochdruckschlauch 10 m, NW 6 Betriebsanleitung... -
Seite 6: Allgemeine Vorschriften
Allgemeine Vorschriften Einsatzbereich Die Maschinen ausschließlich nur zum Reinigen mit Hochdruckstrahl und Reinigungs- mittel oder zum Reinigen mit Hochdruckstrahl ohne Reinigungsmittel verwenden. Prüfungen Die Maschine ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. -
Seite 7: Sicherheitshinweise - Unfallverhütung
Sicherheitshinweise Achten Sie darauf, daß beim Reinigen mit unter Hochdruck stehendem Wasser an der Lanze ein deutlich spürbarer Rückstoß entsteht. (siehe techn. Daten S. 4) Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen! Bei der Verwendung der Unterbodenlanze die Lanze unbedingt auflegen! Es ist darauf zu achten, daß... -
Seite 8: Sicherheitshinweise - Das Ist Verboten
Sicherheitshinweise - Das ist verboten! Wasserstrahl nie auf Menschen oder Tiere richten! Elektrische Kabel nur in einwand- freiem Zustand verwenden! Kabel nicht beschädigen oder unsachge- mäß reparieren! Hochdruckschlauch nicht knicken und nicht mit Schlingen ziehen! Hochdruckschlauch nicht über scharfe Kanten ziehen! - Seite 9 Kinder dürfen nicht mit Hochdruckreinigern arbeiten! Das Gerät nicht absprühen! Das Gerät nicht dem Sprühnebel des Hochdruckstrahles aussetzen! Wasserstrahl nicht auf Steckdosen richten!
-
Seite 10: Was Sie Unbedingt Beachten Müssen
Überprüfen Sie einfach die zur Verfügung stehende Wassermenge, indem Sie einen Eimer mit Literskala 1 Minute lang befüllen. Dem Kränzle Silent 120 muß eine Mindestwassermenge von 7 Liter pro Minute zur Verfügung stehen. Ist die gemessene Wassermenge zu gering, müssen Sie auf einen Wasseranschluß... - Seite 11 Zu lange Verlängerungskabel verursachen einen Spannungsabfall und dadurch Betriebsstörungen und Anlaufschwierigkeiten. Kränzle Silent 120: 230 V ~, 7,5 A, 50 Hz Überprüfen Sie die Höhe Ihrer Leitungsabsicherung und lassen Sie im Zweifelsfall die Spannung und die zur Verfügung stehende Stromstärke durch einen Fachmann überprüfen.
-
Seite 12: Kränzle- Technik
Kränzle - Technik Wasser - und Reinigungs - System Das Wasser kann unter Druck (1 - 8 bar Vordruck) der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. -
Seite 13: Motorschutzschalter
Motorschutzschalter Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung schaltet der Motorschutzschalter den Motor ab. Bei wiederholtem Abschalten des Motors durch den Motorschutzschalter Störungsursache beseitigen (siehe Seite 11). Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrennter Maschine, d. -
Seite 14: Inbetriebnahme
Inbetriebnahme Gerät zum Einsatzort bewegen. Der Kränzle Silent 120 ist eine fahrbare Maschine mit robustem geländegängigen und treppentauglichen Fahrwerk. Aufstellung - Standort Die Maschine darf nicht in feuer- und explosions- gefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Das Gerät darf nicht unter Wasser betrieben werden. - Seite 15 Lanze mit der Pistole fest verschrauben. Hochdruckschlauch gerade und schlingenfrei ausrollen. (Bei Verlängerung des Hochdruckschlauches die maximale Länge von 20 m beachten!) Hochdruckschlauch an die Pistole aufstecken. Hochdruckschlauch an der Pistole fest verschrauben. Gerät umlegen. Die Geräte dürfen nur im Liegen betrieben werden! Hochdruckschlauch an die Pumpe anschließen und fest verschrauben.
- Seite 16 (1 - 8 bar Vordruck) mit kaltem oder bis zu 60 °C warmen Wasser angeschlossen werden. Stromanschluß herstellen. Kränzle Silent 120: 230 V ~, 7,5 A, 50 Hz Die Steckdose muß netzseitig mit 16 A träge abgesichert sein. Arbeitsdruck stufenlos mit dem Handrad regeln.
-
Seite 17: Direktansaugen
Direktansaugen Entnahme von Wasser aus Teichen, Regentonnen etc. Das Gerät bietet aufgrund der Saugleistung der Pumpe (bis zu 1,5 m Ansaughöhe, max. Schlauchlänge 2 m) die Möglichkeit, Wasser auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen. Vor dem ersten Saugvorgang muß die Pumpe bzw. der Ansaugschlauch mit Wasser gefüllt sein! Saugschlauch aufmontieren. -
Seite 18: Ansaugen Von Zusatzmitteln
Ansaugen von Zusatzmitteln Reinigungsmittel-Saugset (Kränzle-Zubehör Best.-Nr. 13 376 5) Durch Einbau eines Reinigungsmittel-Injektors zwischen Pumpe und Hochdruckschlauch können Zusatzmittel angesaugt und dem Wasserstrahl beigemischt werden. Dazu ist der Einsatz der Saugset-Lanze mit verstellbarer Regeldüse von Hoch- zu Niederdruck nötig, da der Ansaugvorgang nur bei Niederdruck funktioniert. -
Seite 19: Außerbetriebnahme - Frostschutz
Außerbetriebnahme Gerät abschalten Wasserzufuhr sperren Pistole kurz öffnen, bis der Druck abgebaut ist Pistole verriegeln Wasserschlauch und Pistole abschrauben Pumpe entleeren: Motor für ca. 20 Sekunden einschalten Netzstecker ziehen Hochdruckschlauch säubern und ohne Schlingen aufrollen Elektrokabel säubern und aufwickeln Wasserfilter reinigen Gerät im Winter in frostfreien Räumen lagern platzsparend verstauen Die kompakten Kränzle-Silent mit ihrer... -
Seite 20: Kleine Reparaturen Mühelos Selbstgemacht
Kleine Reparaturen mühelos selbstgemacht Manometer zeigt vollen Druck, aus der Düse kommt kein Wasser: Höchstwahrscheinlich ist die Düse verstopft. Das Manometer zeigt vollen Druck, aus der Lanze kommt kein oder nur sehr wenig Wasser. (Im Manometer befindet sich kein Wasser, es handelt sich um Glykol zur Dämpfung der Zeigervibration.) Vorgehensweise:... - Seite 21 Das Manometer zeigt wenig Druck, aus der Düse kommt ein unregelmäßiger Strahl: Möglicherweise sind die Ventile verschmutzt. Das Manometer zeigt trotz aufgedrehter Druckregulierung nur wenig Druck, aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert. (Im Manometer steht kein Wasser, es handelt sich um Glykol zur Dämpfung der Zeigervibration.) Vorgehensweise:...
-
Seite 22: Mögliche Ursache Nr. 1: Leckage
Kleine Reparaturen mühelos selbstgemacht Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Druckumschaltventil schaltet ständig. Mögliche Ursache Nr. 1: Leckage Nach dem Schließen der Pistole muß sich das Gerät abschalten und das Manometer „0“ bar anzeigen. Zeigt das Manometer weiterhin vollen Druck und der Motor schaltet sich ständig ein und aus, kann Leckage an der Pumpe,... - Seite 23 Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Druckumschaltventil schaltet ständig. Mögliche Ursache Nr. 2: Der Rückschlagkörper ist verschmutzt oder der Dichtungsring am Rückschlagkörper ist defekt. Vorgehensweise: Gerät abschalten, Netzstecker ziehen. Wasserzufuhr sperren. Pumpenausgang aufschrauben. Rückschlagkörper entnehmen und auf Verschmutzung oder Beschädigung des Dichtungsringes überprüfen.
-
Seite 24: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, daß die Bauart der Hochdruckreiniger: Kränzle Silent 120 techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen folgende Richtlinien und deren Änderungen Maschinenrichtlinie 89/392/EWG, für Hochdruckreiniger einhalten: Niederspannungsrichtlinie 73/23 EWG, EMV-Richtlinie 89/336 EWG, Lärmrichtlinie 2000/14/EG, Art. -
Seite 25: Garantieerklärung
Garantieerklärung Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Für Geräte, die an private Verbraucher verkauft wurden beträgt die Garantiezeit 24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate. In Garantiefällen wenden Sie sich bitte mit Zubehör und Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle, diese fi... -
Seite 26: Universell Durch Kränzle-Zubehör
Universell durch Kränzle-Zubehör Rotierende Waschbürste mit 400 mm Verlängerung, Best.-Nr. 41.050 1 Unterbodenlanze mit 800 mm Verlängerung, Best.-Nr. 41.075 Schmutzkiller-Lanze (rotierende Punktstrahldüse mit großem Reinigungseffekt) Best.-Nr. 41.073 8... - Seite 27 Saugschlauch mit Ansaugfilter Best.-Nr. 15.038 3 Spritzschutz Best.-Nr.41.052...
-
Seite 28: Ersatzteillisten
Ersatzteilliste Kränzle Silent 120 Komplettaggregat... - Seite 29 Kränzle Silent 120 - Komplettaggregat Position Bezeichnung Stck. Bestell-Nr. Fahrgestell 44.502 Frontplatte „Silent 120“ 44.503 4 Köcher groß 44.506 Köcher klein 44.507 Knickschutz 44.509 44.538 Radkappe 45.2008 Kabelhalteplatte 44.505 Achse 44.504 Netzanschlusskabel 41.092 Versteifungsplatte 44.511 Kunststoffsenkschraube 5,0 x 20 45.421 1 O-Ring 9,3 x 2,4 13.273...
-
Seite 30: Motor
Ersatzteilliste Kränzle Silent 120 Motor... - Seite 31 Kränzle Silent 120 - Motor Position Bezeichnung Stck. Bestell-Nr. Ölgehäuse mit Dichtung und Deckel 44.501 Stator 23.001 2 Motorwelle mit Rotor 43.104 Passfeder 6 x 6 x 20 41.483 1 Motor-Lager B-Seite Z-Lager 43.025 Motor-Lager A-Seite Schulterl. 43.026 Schelle für Lüfterrad 44.534 1...
-
Seite 32: Getriebeteil
Ersatzteilliste Kränzle Silent 120 Getriebeteil... - Seite 33 Kränzle Silent 120 - Getriebeteil Position Bezeichnung Stck. Bestell-Nr. Gehäuseplatte 43.003 Öldichtung 14 x 24 x 7 41.631 O-Ring 83 x 2 43.039 Plungerfeder 43.040 Federdruckscheibe 14 mm 43.041 Plunger 14 mm 43.005 Sprengring 14 mm 41.635 Taumelscheibe 12,5° 41.028-12,5 Axial-Rillenkugellager 3-teilig 43.486...
-
Seite 34: Ventilgehäuse
Ersatzteilliste Kränzle Silent 120 Ventilgehäuse... - Seite 35 Kränzle Silent 120 - Ventilgehäuse Position Bezeichnung Stck. Bestell-Nr. Ventilgehäuse 44.523 Ventilstopfen 41.011 Ventilstopfen mit R1/4“ IG 41.011 1 Ventile (rot) 41.612 Dichtstopfen M 8 x 1 13.158 Dichtstopfen M 10 x 1 43.043 O-Ring 12 x 2 15.005 1 O-Ring 11 x 1,5 12.256...
-
Seite 36: Pistole Mit Lanze
Ersatzteilliste Kränzle Silent 120 Pistole mit Lanze Position Bezeichnung Stck. Bestell-Nr. Scheibe 5,3 DIN9021 50.152 Abzug-Hebel kpl. 12.144 1 Rohr kunststoffumspritzt, bds. R 1/4“ AG 15.004 2 Überwurfmutter ST 30 M22 x 1,5 IG 13.276 1 Außen-Sechskant-Nippel R 1/4“ IG 13.277 1... -
Seite 37: Kränzle Silent 120
Schaltplan Kränzle Silent 120 C: 40 µF Klemmleiste Weber-Unimat WT 22 - 551 8,5 A Überstromauslöser Motor-Stator... -
Seite 38: Prüfbericht Für Hochdruckreiniger
Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:... - Seite 39 Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Typ: Serien-Nr.: Reparatur-Auftrags-Nr.:...
- Seite 40 K r ä n z l e - w e l t w e i t : Te c h n i s c h e P e r f e k t i o n i n B e s t f o r m . I .
