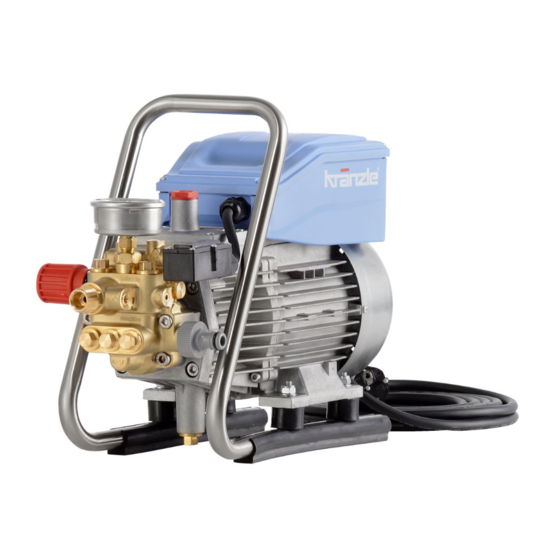

Kranzle HD 7/122 TS Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für HD 7/122 TS:
- Originalbetriebsanleitung (14 Seiten) ,
- Originalbetriebsanleitung (37 Seiten)
Verwandte Anleitungen für Kranzle HD 7/122 TS
Inhaltszusammenfassung für Kranzle HD 7/122 TS

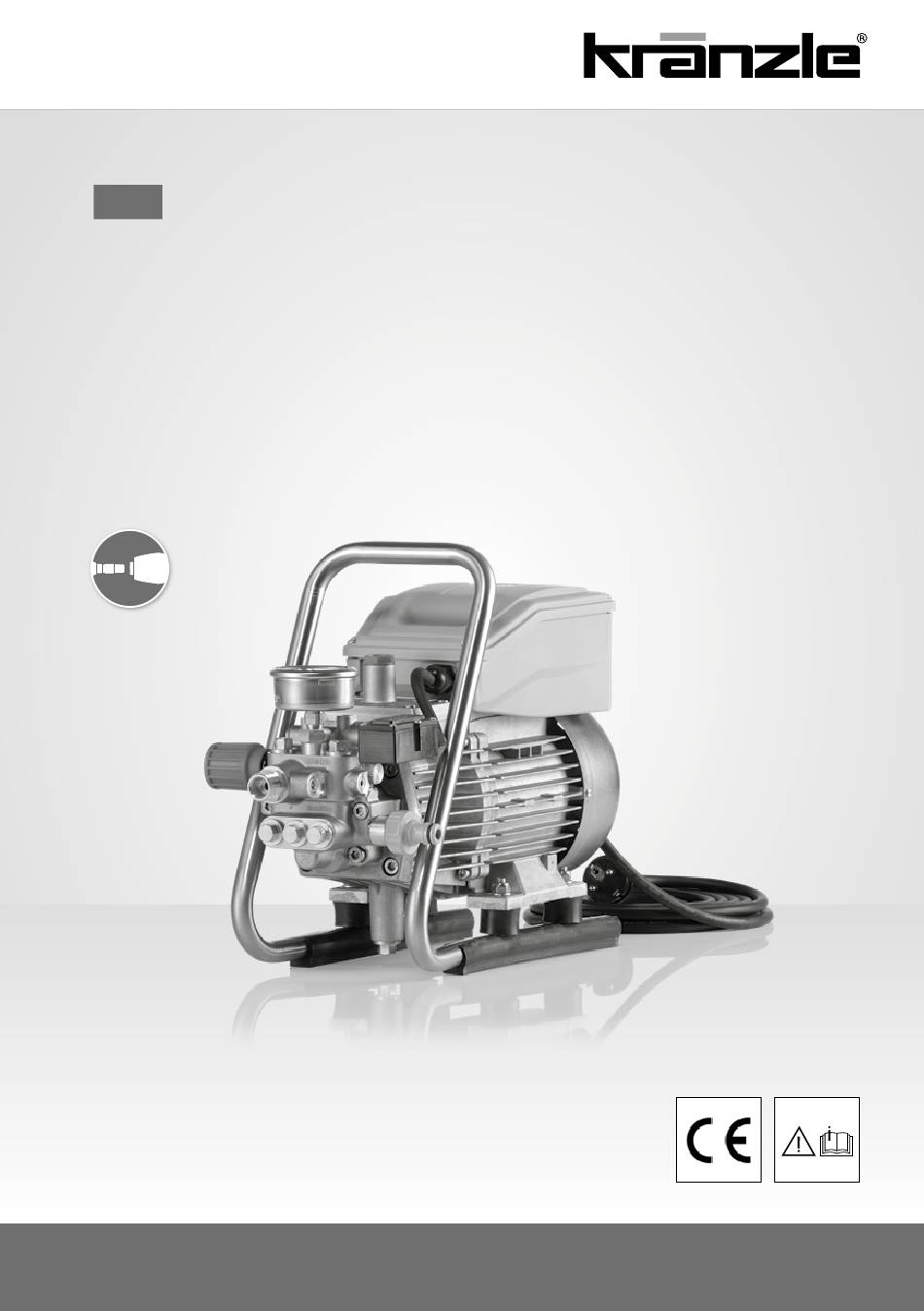

- Seite 1 Original-Betriebsanleitung Hochdruckreiniger HD 7/122 HD 7/122 TS HD 10/122 HD 10/122 TS www.kraenzle.com...
- Seite 2 Original-Betriebsanleitung Hochdruckreiniger HD 7/122 HD 7/122 TS HD 10/122 HD 10/122 TS Betriebsanleitung! Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Technische Daten finden Sie in der Ersatzteilliste. Die Ersatzteilliste ist Bestandteil der Betriebsanleitung. Bewahren Sie beide Hefte für einen späteren Gebrauch oder Nachbesitzer auf.
-
Seite 3: Inhaltsverzeichnis
Verletzungen kommen! Um den Umgang mit dem Hochdruckreiniger zu erleichtern, erläutern wir Ihnen den HD 7/122, HD 7/122 TS, HD 10/122 und den HD 10/122 TS auf den Auf dem Hochdruckreiniger verwendete Bildzeichen nachfolgenden Seiten. Die Abbildungen können je nach Ausstattungsart oder Zubehör von Ihrem erworbenen Gerät abweichen. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise / Das ist verboten! Der Anwender muss notwendige Schutzkleidung, z.B. wasserdichte Anzüge, Der Austausch des Netzanschlusskabels darf nur durch ein Original-Netzanschluss- Gummistiefel, Schutzbrille, Gehörschutz, Kopfbedeckung, usw. tragen. Es ist kabel von Kränzle erfolgen und muss von einer Elektrofachkraft durchgeführt verboten, den Hochdruckreiniger im Beisein von Personen ohne ausreichende werden. - Seite 5 Sicherheitshinweise / Das ist verboten! Sicherheitshinweise / Das ist verboten! Hochdruckstrahl nicht auf Personen oder Tiere Den Hochdruckreiniger nicht absprühen! richten! Richten Sie den Hochdruckstrahl nie auf Den Hochdruckreiniger nicht dem Sprühnebel sich selbst oder auf andere, auch nicht, um Kleidung des Hochdruckstrahls aussetzen! oder Schuhe zu reinigen.
-
Seite 6: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Aufbau: Das haben Sie gekauft: Der HD 7/122, HD 7/122 TS, HD 10/122 und der HD 10/122 TS ist ein tragbarer Hochdruckreiniger. Der Aufbau ist aus dem Schema zu ersehen. 1. Tragegriff 1. Kränzle-Hochdruckreiniger HD 7/122 HD 7/122 TS 2. -
Seite 7: Allgemeine Vorschriften
Allgemeine Vorschriften Allgemeine Vorschriften Bestimmungsgemäße Verwendung Ölwechsel Dieser Hochdruckreiniger ist ausschließlich für die Reinigung mit Hochdruckstrahl ohne Reinigungsmittel oder für die Reinigung mit Niederdruckstrahl mit Reinigungs- Der erste Ölwechsel muss nach mittel (z.B. mit Schauminjektor oder Waschbürste) zu verwenden. ca. 50 Betriebsstunden erfolgen. Weitere Ölwechsel sind jährlich oder nach 250 Die Umwelt-, Abfall- und Gewässerschutzvorschriften sind Betriebsstunden erforderlich. -
Seite 8: Funktionshinweise
Funktionshinweise Funktionshinweise Was Sie unbedingt beachten müssen: Problem Wassermangel Problem Strommangel Wassermangel kommt häufiger vor als man Sind in Ihrer Leitungsumgebung gleichzeitig denkt. Je leistungsstärker ein Hochdruckrei- zu viele Stromabnehmer am Netz, kann die niger ist, umso größer ist die Gefahr, dass zu zur Verfügung stehende Spannung sowie wenig Wasser zur Verfügung steht. -
Seite 9: Sicherheits-Strahlrohr Mit Sicherheits-Abschaltpistole
Sicherheits-Strahlrohr mit Sicherheits-Abschaltpistole Totalstop-System (HD 7/122 TS, HD 10/122 TS) Der HD 7/122 TS und der HD 10/122 TS ist mit einem Totalstop-System Die Sicherheits-Abschaltpistole ermöglicht den Betrieb des Hochdruckreinigers ausgestattet. Ist der Hauptschalter eingeschaltet, so wird beim Öffnen der nur bei betätigtem Schalthebel. -
Seite 10: Inbetriebnahme
Hochdruckschlauch und Spritzeinrichtung Hochdruckschlauch gerade und schlingen- frei ausrollen. Der Hochdruckschlauch Der zur Ausstattung des HD 7/122, HD 7/122 TS, HD 10/122 und des HD 10/122 TS kann auf manchen Böden Abriebspuren gehörende Hochdruckschlauch und die Spritzeinrichtung bestehen aus hochwer- hinterlassen. - Seite 11 Starten nach unten zu halten. Vordruck) mit kaltem oder bis zu 60 °C warmem Wasser angeschlossen werden. Bei dem HD 7/122 und dem HD 7/122 TS besteht die Möglichkeit Wasser aus einem Behälter anzusaugen (siehe 13. Arbeitsdruck stufenlos mit dem Abb.
-
Seite 12: Direktansaugung
Direktansaugung Außerbetriebnahme Hochdruckreiniger ausschalten Direkte Wasserentnahme mit dem HD 7/122 und dem HD 7/122 TS Der Hochdruckreiniger bietet aufgrund der Saugleistung der Hochdruckpumpe 2. Wasserzufuhr sperren (bis zu 1 m Ansaughöhe, max. Schlauchlänge 3 m) die Möglichkeit, Wasser auch Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen. -
Seite 13: Kleine Reparaturen Selbstgemacht
Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht Problem Problem Aus der Düse kommt kein Wasser und der Hochdruckreiniger läuft. Aus der Düse kommt ein unregelmäßiger Strahl. Das Edelstahlmanometer zeigt vollen Druck an. Das Edelstahlmanometer zeigt wenig Druck an. Ursache Ursache Höchstwahrscheinlich ist die Düse verstopft. Möglicherweise sind die Ventile verschmutzt oder verklebt. -
Seite 14: Mögliche Ursache
Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht HD 7/122, HD 10/122 HD 7/122, HD 10/122 Problem Problem Nach dem Schließen der Sicherheits-Abschaltpistole schaltet das Nach dem Schließen der Sicherheits-Abschaltpistole schaltet das Druckregelventil-Sicherheitsventil ständig um. Druckregelventil-Sicherheitsventil ständig um. Das Edelstahlmanometer zeigt weiterhin vollen Druck an. Das Edelstahlmanometer zeigt weiterhin vollen Druck an. - Seite 15 Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht HD 7/122 TS, HD 10/122 TS HD 7/122 TS, HD 10/122 TS Problem Problem Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus.
-
Seite 16: Kränzle Zubehör
Düsensystem 045 Spritzschutz Mit Räder L: 280 mm x B: 190 mm Mit Stecknippel Für alle Waschlanzen * nicht für den HD 7/122 und HD 7/122 TS geeignet Art.-Nr.: 132600 Art.-Nr.: 41881 Rohrreinigungsschlauch mit Düse In verschiedenen Längen Düsensystem KN 055... -
Seite 17: Eu-Konformitätserklärung
Veränderungen an den Sicherheitseinrichtungen des Produkts sowie Fehlbe- dienungen, wie etwa die Überschreitung der Temperatur- und Drehzahlgrenze Schallleistungspegel typisch: HD 7/122, HD 7/122 TS: 81,7 dB (A) wie auch Unterspannung, Wassermangel und Schmutzwasser, sowie der nicht HD 10/122, HD 10/122 TS: 88,1 dB (A) bestimmungsgemäße Einsatz des Produkts können zu Schäden am Produkt... -
Seite 18: Prüfberichte
Prüfberichte Prüfberichte Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäss den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nach- gemäss den Richtlinien für Flüssigkeitsstrahler. - Seite 19 Josef Kränzle GmbH & Co. KG Rudolf-Diesel-Straße 20 89257 Illertissen (Germany) vertrieb @ kraenzle.com Made Germany www.kraenzle.com...
