Kranzle HD 7/122 Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für HD 7/122:
- Originalbetriebsanleitung (37 Seiten) ,
- Originalbetriebsanleitung (19 Seiten)
Verwandte Anleitungen für Kranzle HD 7/122
Inhaltszusammenfassung für Kranzle HD 7/122

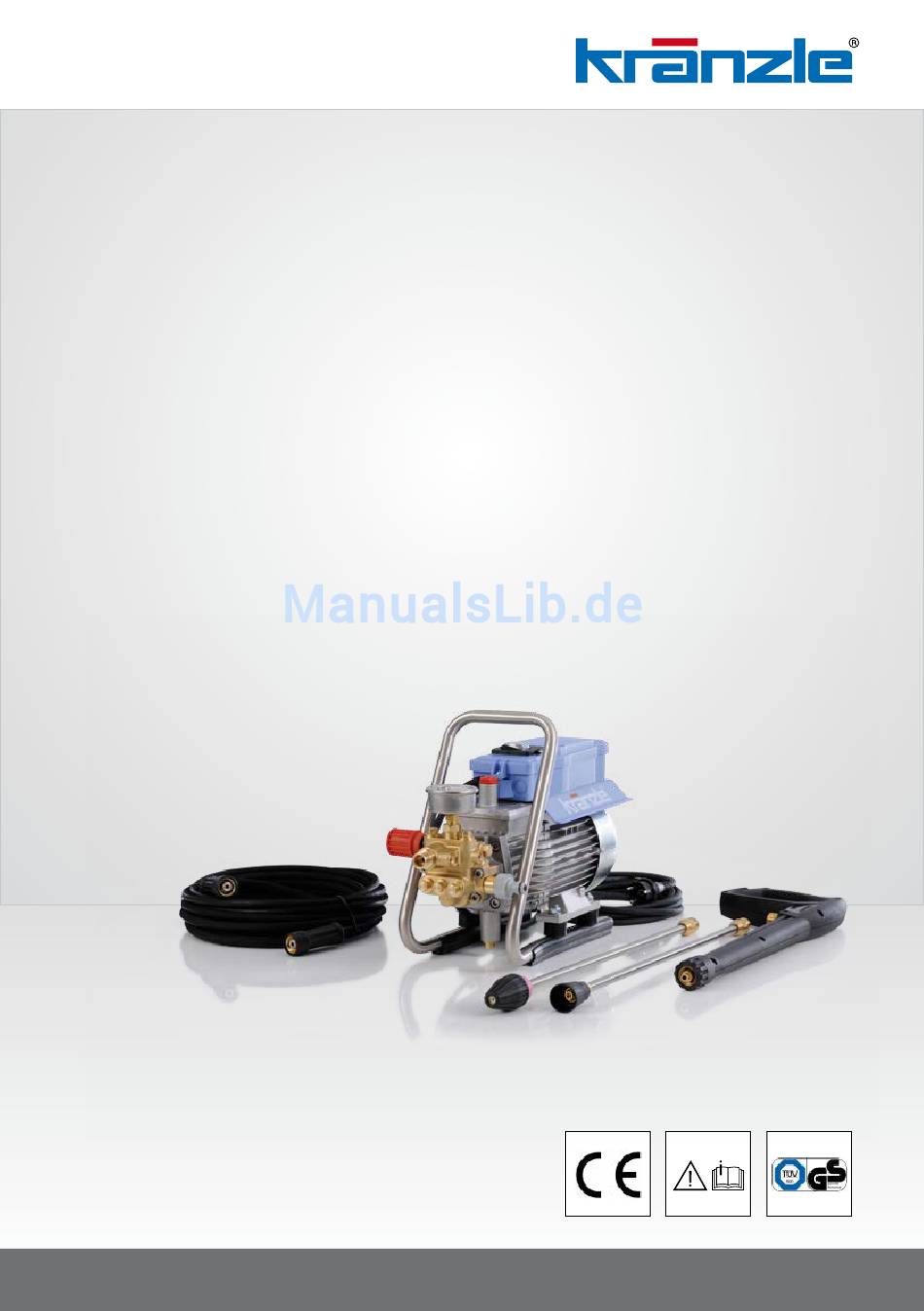

- Seite 1 Original-Betriebsanleitung - D - H o c h d r u c k r e i n i g e r HD 7/122 HD 10/122 Vor Inbetriebnahme Sicherheitshinweise lesen und beachten ! Für späteren Gebrauch oder Nachbesitzer aufbewahren. www.kraenzle.com...
-
Seite 2: Pistole Mit Lanze
13.273 Düsenschutz M12x1 26.002 1 Rohr 500 mm; bds. M12x1 41.527 1 ST 30 Nippel M 22 x 1,5 / R1/4“ m. ISK 13.363 Flachstrahldüse 028 (bei HD 7/122) M20028 54.1 Flachstrahldüse 042 (bei HD 10/122) M20042 Aluminium-Dichtring 13.275 M2000-Pistole kpl. - Seite 3 Komplettaggregat...
- Seite 4 HD 7/122 / HD 10/122 Ersatzteilliste KRÄNZLE HD 7/122 / HD 10/122 Komplettaggregat Pos. Bezeichnung Stck Best.Nr. Tragbügel 44.581 Gummiprofilleiste 41.098 1 Senkschraube M6x20 43.473 1 Gummipuffer 30 x 20 46.023 1 Scheibe 8,4 41.409 Mutter DIN985 M8 41.410 M2000-Pistole kpl.
- Seite 5 Motor...
- Seite 6 KRÄNZLE HD 7/122 / HD 10/122 Ersatzteilliste KRÄNZLE HD 7/122 / HD 10/122 Motor Pos. Bezeichnung Stck Best.Nr. Ölgehäuse mit Dichtung, Deckel Öldichtung, Schulterlager 44.501 Stator (HD 7/122) 23.001 2 Stator (HD 10/122) 23.002 4 Motorwelle mit Rotor (HD 7/122) 43.104...
- Seite 7 Getriebeteil...
- Seite 8 KRÄNZLE HD 7/122 / HD 10/122 Ersatzteilliste KRÄNZLE HD 7/122 / HD 10/122 Getriebeteil Pos. Bezeichnung Stck Best.Nr. Gehäuseplatte 43.003 Öldichtung 14 x 24 x 7 41.631 O-Ring 83 x 2 43.039 Plungerfeder 43.040 Federdruckscheibe 14 mm 43.041 Plunger 14 mm AZ-L 49.021...
- Seite 9 Ventilgehäuse...
- Seite 10 KRÄNZLE HD 7/122 / HD 10/122...
- Seite 11 ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK 13.363 Kappe vorn für Schmutzkiller 41.528 1 Kappe hinten für Schmutzkiller 028 (HD 7/122) 1 41.542 3 12.1 Kappe hinten für Schmutzkiller 042 (HD 10/122) 1 41.540 2 Rep.-Satz Schmutzkiller 028...
- Seite 12 I . K r ä n z l e G m b H E l p k e 9 7 D - 3 3 6 0 5 B i e l e f e l d N a c h d r u c k n u r m i t G e n e h m i g u n g d e r F i r m a K r ä n z l e . S t a n d 2 4 .
