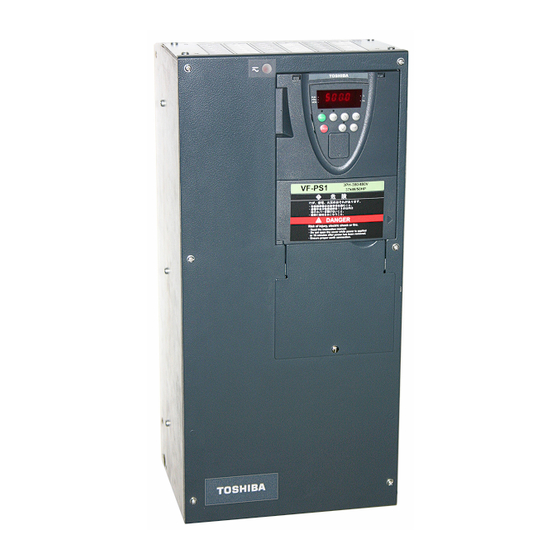

Seite 1 Produkthandbuch TOSHIBA – Frequenzumrichter Serie VF PS1 Diese Bedienungsanleitung ist sorgfältig zu lesen und am Geräteeinbauort aufzubewahren...
Seite 2: Inhaltsverzeichnis
A-14 1.4.4 Anschluss der (DC-) Zwischenkreisdrossel··························································································· A-16 Anmerkungen zum Betrieb von Umrichtern ································································································· A-17 1.5.1 Umrichterbetriebene Motoren ··············································································································· A-17 1.5.2 TOSHIBA Frequenzumrichter ··············································································································· A-20 1.5.3 Einflüsse von Ableitströmen und Gegenmaßnahmen ··········································································· A-21 1.5.4 Installation············································································································································· A-23 Anschluss···························································································································································· Hinweise zum elektrischen Anschluss··········································································································...
Seite 3 Basisparameter ···················································································································································· Historie-Funktion··········································································································································· Einstellung der Hoch-/Runterlaufzeit ············································································································ 5.2.1 Automatische Einstellung der Hoch-/Runterlaufzeit··············································································· 5.2.2 Manuelle Einstellung der Hoch-/Runterlaufzeit······················································································ Automatische Kennlinieneinstellung ············································································································· Einstellungen entsprechend der Betriebssignale ·························································································· Auswahl des Betriebsmodus························································································································· U/f-Kennlinienwahl········································································································································ E-11 Manuelle Anlaufmomentanhebung (niedrige Drehzahlen) ············································································ E-17 Eckfrequenz·················································································································································· E-18 Maximalfrequenz ·········································································································································· E-19 5.10 Obere und untere Grenzfrequenz ·················································································································...
Seite 4: Einführung
Frequenzumrichter VF-PS1 I. Einführung Wir möchten Ihnen für Ihr Vertrauen, dass Sie durch den Erwerb eines TOSHIBA-Frequenzumrichters VF PS1 bewiesen haben, danken. Wir sind sicher, dass dieses Gerät Ihren Bedürfnissen und Anforderungen voll gerecht werden wird. II. Sicherheitshinweise Die nachfolgend aufgeführten Sicherheitshinweise sind sorgfältig zu beachten, damit es bei der Benutzung des Frequenzumrichters weder zu Gefahren für Personen noch zu Beschädigungen am Antrieb oder an Sachgütern...
Seite 5: Begrenzung Der Einsatzmöglichkeiten
Frequenzumrichter VF-PS1 ■ Begrenzung der Einsatzmöglichkeiten Dieser Frequenzumrichter wird in der Industrie für die kontrollierte Beschleunigung von Lasten mit dreiphasigen induktiven Motoren eingesetzt. Sicherheitshinweise ▼Der Frequenzumrichter kann nicht für Geräte eingesetzt werden, die eine Gefahr für Menschen darstellen oder die durch einen Bedienfehler oder Störung zu einer direkten Gefahr für Menschen werden (Kontrollgeräte, die in der Nuklearenergie, der Luft- und Raumfahrt, im Verkehr, medizinischen Lebensunterstützung oder in Sicherheitseinrichtungen eingesetzt werden.
Seite 6: Allgemeines
Frequenzumrichter VF-PS1 ■ Allgemeines Gefahr Siehe Kapitel ・ Ausbau, Veränderung oder Reparatur des Umrichters sind verboten → Gefahr durch Stromschläge, Brandverursachung, Verletzung. Für eine Reparatur informieren Sie bitte Ihren Vertriebshändler. Demontage verboten ・ Öffnen Sie niemals bei angeschlossener Versorgungsspannung den Gehäusedeckel bzw. die Schaltschranktür →...
Seite 7: Transport & Installation
B. Abschalten der Versorgungsspannung und Einfallen der mechanischen Bremse) Der Betrieb sollte nicht allein durch den Umrichter unterbrochen werden, wenn es zu 1.4.4 Unfällen oder Verletzungen kommen kann. ・ Alle weiteren Zusatzgeräte sollten von TOSHIBA spezifiziert worden sein. Andernfalls kann es zu Unfällen kommen. Warnung siehe ・...
Seite 8: Verdrahtung
Frequenzumrichter VF-PS1 ■ Verdrahtung Gefahr siehe ・ Schließen Sie keine Eingangsspannung an die Leistungs-Ausgangsklemmen U/T1, V/T2 und W/T3 an auch dann nicht, wenn der Frequenzumrichter abgeschaltet ist → Gefahr der Zerstörung des Umrichters und Brandverursachung. 5.19 ・ Schließen Sie keine Bremswiderstände an die DC-Anschlussklemmen (zwischen PA/+ und PC/- oder PO und PC/-) an →...
Seite 9 Frequenzumrichter VF-PS1 ■ Inbetriebnahme Gefahr Kapitel ・Berühren Sie keine Innenteile des Umrichters, solange die Stromversorgung eingeschaltet ist, auch wenn der Betrieb des Frequenzumrichters unterbrochen wurde → Gefahr der Stromschläge. ・Berühren Sie die Schalter nicht mit nassen Händen, und reinigen Sie den Umrichter nicht mit einem feuchten Tuch →...
Seite 10: Wartung Und Inspektion
Ersatzteilen selber durch → Gefahr der Stromschläge, Brandverursachung, Verletzung. Wenden Sie sich bei Reparaturen oder Ersatzteilaustausch an Ihren Verboten TOSHIBA-Vertriebshändler. ・ Die Anlage muss täglich inspiziert und gewartet werden, andernfalls → Gefahr der unentdeckten Fehlfunktionen, die zu Unfällen führen können.
Seite 12: Lieferumfang
Frequenzumrichter VF-PS1 1. Lieferumfang Prüfung der Lieferung Bitte prüfen Sie das Gerät bei Erhalt auf folgende Punkte: Warnung Verwenden Sie den Frequenzumrichter mit einer der Spezifikation (siehe Kapitel 12) entsprechenden Spannungsversorgung zum Betrieb eines der Spezifikation entsprechenden dreiphasigen Obliga- Drehstrom-Asynchronmotors oder Permanentmagnet-Motors. Anderenfalls könnte sich die torisch Motorwelle in unvorhergesehener Weise drehen (Gefahr von Unfällen) oder der Motor überhitzt werden (Brandgefahr).
Seite 13 Frequenzumrichter VF-PS1 1. 3 Lagerung Lagern Sie das Gerät, wenn Sie es nicht sofort einsetzen, an einem trockenen, staubfreien, gut belüfteten Ort, am besten in der Originalverpackung. Vermeiden Sie eine Lagerung an Orten mit extremen Temperaturen, hoher Luftfeuchtigkeit, Nässe, Staub, Nebel, Metallteilchen oder ähnlich aggressiven Umgebungen.
Seite 14: Beschreibung Der Frontansicht
Abdeckung (siehe Anmerkung *) Kabeldurchführungen Lüftungsschlitze Typenschild Gehäuselüfter [Bodenansicht] [Seitenansicht] *Anmerkung: Entfernen Sie die obere Abdeckung, wenn Sie TOSHIBA Frequenzumrichter Side-by-Side (d.h. ohne seitlichen Abstand) installieren und/oder die Umgebungstemperatur 40°C übersteigt. Siehe Abschnitt 1.4.4 Installation. Für Abmessungen und Gewicht, siehe Kapitel 12, Spezifikationen.
Seite 15 Frequenzumrichter VF-PS1 ■ integriertes Bedienfeld Zur Bedienung und Menüführung (Programmierschema), siehe Kapitel 3. AUF-Taste Prozent (%)-LED RUN-LED EASY-Taste *1 EASY-Taste LED Leuchtet, wenn ein Leuchtet bei Anzeige Überwacht die mit dem Leuchtet bei Startbefehl anliegt und die eines Wertes in %. Parameter festgelegte Aktivierung der Frequenz 0 Hz beträgt;...
Seite 16: Anschlüsse Des Leistungsteils
Frequenzumrichter VF-PS1 2) Anschlüsse des Leistungsteils VFPS1-2004PL ~ 2015PL VFPS1-4007PL ~ 4022PL Kurzschlussbrücke M4-Schraube Erdungs- Trennschalter des Funkentstörfilters Erde M5-Schraube Gewindebohrungen für die EMV-Schirm-Montageplatte VFPS1-2022PL ， 2037PL VFPS1-4037 PL Kurzschlussbrücke Erdungs- M4-Schraube Trennschalter des Funkentstörfilters Erde M5-Schraube Gewindebohrungen für die EMV-Schirm-Montageplatte VFPS1-2055PL VFPS1-4055PL ，...
Seite 17 Frequenzumrichter VF-PS1 VFPS1-2075PL VFPS1-4110PL Kurzschlussbrücke M4-Schraube Erdungs-Trennschalter des Funkentstörfilters Erde M5-Schraube Gewindebohrungen für die EMV-Schirm-Montageplatte VFPS1-2110PM, 2150PM VFPS1-4150PL, 4185PL Erdungs-Trennschalter des Funkentstörfilters Kurzschlussbrücke M6-Schraube PE/Erde M5-Schraube Gewindebohrungen für die EMV-Schirm-Montageplatte VFPS1-2185PM, 2220PM VFPS1-4220PL M8 Schraube Kurzschlussbrücke Erdungs-Trennschalter des Kondensators Erdungs-Trennschalter des Kondensators (400V Modelle) Die Klemmen haben den unten abgebildeten Aufbau.
Seite 18 Frequenzumrichter VF-PS1 VFPS1-4300PL ， 4370PL Erdungs-Trennschalter des Funkentstörfilters M8-Schraube Kurzschlussbrücke Die Klemmen haben den unten abgebildeten Aufbau. Schließen Sie Leitungen nur mit Kabelschuh und nur an A an. Schließen Sie Leitungen nicht ohne Kabelschuh und nicht an B an. Gewindebohrung für EMV-Schirm-Montageplatte PE (Erde) M5-Schraube VFPS1-2300PM~2450PM...
Seite 19 Frequenzumrichter VF-PS1 VFPS1-2900P VFPS1-4132KPC M12-Schraube Lüfteranschluss M10-Schraube Erdungs-Trennschalter des Funkentstörfilters M4-Schraube M8-Schraube Erde (PE) M10-Schraube VFPS1-4160KPC Erdungs-Trennschalter M12-Schraube des Funkentstörfilters M10-Schraube Lüfteranschluss M8-Schraube M4-Schraube Erde (PE) M10-Schraube VFPS1-4220KPC Erdungs-Trennschalter des Funkentstörfilters M12-Schraube M12-Schraube Lüfteranschluss M10-Schraube M4-Schraube Erde (PE) M12-Schraube...
Seite 20 Frequenzumrichter VF-PS1 VFPS1-4250KPC ~ 4315KPC M12-Schraube Erdungs- Trennschalter des Funkentstörfilters M12-Schraube M4-Schraube Erde (PE) M12-Schraube VFPS1-4400KPC Schraube für M12 Schraube Erdung des Lüfteranschluss Funkentstörfilters M12 Schraube M4 Schraube Erde/PE M12 Schraube...
Seite 21 Frequenzumrichter VF-PS1 VFPS1-4500KPC Schraube für Erdung des Schraube Lüfteranschluss Funkentstörfilters M4 Schraube Schraube Erde/PE M12 Schraube VFPS1-4630KPC Schraube für Erdung des Funkentstörfilters Schraube M4 Schraube Schraube Lüfteranschluss Erde/PE M12 Schraube Die Geräte VFPS1-4500KPC und VFPS1-4630KPC können an einer 12-Puls Spannungsversorgung betrieben werden. A-10...
Seite 22: Steuerklemmen
Frequenzumrichter VF-PS1 3) Steuerklemmen Die Steuerklemmen sind bei allen Frequenzumrichtern VFPS1 identisch. negative Logik positive Logik Serielle 4-Draht RS485 PWR-P24/PLC Brücke Schnittstelle (RJ45 Buchse) Schrauben der Steuerklemmen Größe M3 1.4.2 Öffnen der Abdeckung über den Leistungsklemmen ■ Abdeckung des Leistungsklemmenblocks Zur Verdrahtung des Leistungsklemmenblocks für die Modelle mit 200V-15kW oder weniger und 400V-18.5kW oder weniger entfernen Sie die Abdeckung wie unten beschrieben: 90°...
Seite 23 Frequenzumrichter VF-PS1 Für Modelle von 200V / 0.4 kW bis 200V / 7.5 kW und 400V / 0.75 kW bis 400V / 11 kW entfernen Sie die Teile (in der Zeichnung mit „A“ angegeben), um die Netzzuleitung an den Leistungsklemmenblock anzuschließen. Siehe auch Kapitel 2, Anschluss.
Seite 24 Frequenzumrichter VF-PS1 ■ LED Charge Die LED Charge leuchtet, wenn die Zwischenkreiskondensatoren des Frequenzumrichters geladen sind (Netzspannung ist angeschlossen oder war vor kurzem angeschlossen). Bevor Sie die Abdeckung des Leistungsklemmenblocks oder den Gehäusedeckel öffnen vergewissern Sie sich bitte, dass diese Lampe erloschen ist , und führen Sie die Verkabelung gemäß...
Seite 25: Erdung Des Funkentstörfilters
Frequenzumrichter VF-PS1 1.4.3 Erdung des Funkentstörfilters Die Funktentstörfilter der Frequenzumrichter sind über Kondensator(en) geerdet. Zur Reduzierung des Ableitstroms des Funktentstörfilters im Umrichter kann je nach Modell auf dem Leistungsklemmenblock ein Schalter, eine Brücke oder eine Schraube geöffnet werden. Dadurch wird der Kondensator von der Erdung getrennt und der Ableitstrom des Funkentstörfilters reduziert.
Seite 26 Frequenzumrichter VF-PS1 ■ Modelle von 200V - 55kW und mehr, Modelle von 400V - 90 ~ 132kW: Erdung des Kondensators mittels einer Brücke Werkseitige Einstellung: groß Oberer Teil der Brücke mit einer Schraube am Gehäuse des Umrichters angeschlossen, volle klein Filterwirkung.
Seite 27: Anschluss Der (Dc-) Zwischenkreisdrossel
Frequenzumrichter VF-PS1 1.4.4 Anschluss der (DC-) Zwischenkreisdrossel ■ Installation (Beispiel: VFPS1-4220KPC) Gehäuse DC-Drossel Abdeckung Entfernen Sie die obere Abdeckung. Installieren sie das Gehäuse der DC-Drossel an der Schaltschrank-Rückwand und schrauben Sie es an das Umrichter-Gehäuse. obere Abdeckung Winkel vordere Abdeckung Schließen Sie die DC-Drossel an Anschrauben der Abdeckungen am die Leistungsklemmen PO und...
Seite 28: Anmerkungen Zum Betrieb Von Umrichtern
Frequenzumrichter VF-PS1 ■ Anschluss «VFPS1-2550P~2900P, 4900PC~4160KPC» «VFPS1-4220KPC~4315KPC» Schutzleiter PA/+ Schutzleiter PA/+ «VFPS1-4400KPC» «VFPS1-4500KPC, 4630KPC» Schutzleiter PO.1 PA/+ PO.2 Schutzleiter PO.1 PA/+ PO.2 Anmerkungen zum Betrieb von Umrichtern 1.5.1 Anmerkung zu umrichterbetriebenen Motoren Bei der Benutzung des VF-PS1 Frequenzumrichters zum Antrieb eines Motors beachten Sie bitte folgendes: Warnung Verwenden Sie einen Umrichter passend zur Nennleistung Ihres Drehstromasynchronmotors oder Permanentmagnetmotors.
Seite 29 Frequenzumrichter VF-PS1 Betrieb in den unteren Drehzahlbereichen Der Betrieb eines Universalmotors über einen Umrichter bewirkt bei niedrigen Drehzahlen eine Verringerung der Kühlleistung des Motorlüfters. Reduzieren Sie also das Lastmoment, wenn Sie den Motor mit niedrigen Drehzahlen betreiben möchten. Wenn Sie einen Motor bei niedrigen Drehzahlen im Dauerbetrieb bei Nennlast betreiben wollen, verwenden Sie einen fremdbelüfteten Motor.
Seite 30 Frequenzumrichter VF-PS1 Abbremsen eines Motors nach Trennung des Umrichters von der Spannungsversorgung Wenn die Spannungsversorgung unterbrochen wird, läuft der Motor frei aus. Wenn Sie den Motor schneller zum Stillstand bringen müssen, nutzen Sie die Funktion automatischer Runterlauf bei Netzausfall und/oder rüsten Sie den Motor mit einem Hilfsbremssystem aus.
Seite 31: Anmerkungen Zu Toshiba Frequenzumrichtern
Frequenzumrichter VF-PS1 1.5.2 Anmerkungen zu TOSHIBA Frequenzumrichtern Überstrom-Schutzfunktion Der Umrichter besitzt eine Überstrom-Schutzfunktion. Der maßgebliche Strom für diese Schutzmaßnahme bezieht sich in der Werkseinstellung auf einen Motorstrom passend zur Umrichternennleistung. Wenn der Umrichter einen Motor mit kleinerer Leistung regeln soll, müssen die Überstromschutzgrenze Parameter F601 ) und die elektronische Motorschutzfunktion Parameter tHr ) angepasst werden.
Seite 32: Einflüsse Von Ableitströmen Und Gegenmaßnahmen
Im Falle eines Defekts eines Frequenzumrichters können Fehler-Gleichströme auftreten. Schutzeinrichtungen vom Typ A oder AC Fehler erfassen diese nicht oder werden durch Fehler-Gleichströme in Ihrer Funktion beeinträchtigt. Kontaktieren Sie Ihre TOSHIBA Vertriebsniederlassung für Schutzeinrichtungen mit der Auslösecharakteristik Typ B nach IEC60755 zur sicheren Erkennung von Fehler-Wechselströmen, pulsierende Fehler-Gleichströmen und glatten Fehler-Gleichströmen.
Seite 33 Frequenzumrichter VF-PS1 (2) Einflüsse von Leitung zu Leitung. Bei einer möglichen elektromagnetischen Einkopplung von Motorleitung zu Motorleitung oder von Motorleitung zu Steuerleitung besteht die Gefahr von Störungsauslösungen der Umrichter oder externer Motorschutzschalter. Speziell bei Anordnungen mit langen Motorleitungen >50m koppeln hochfrequente Anteile leicht in benachbarte Leitungen ein.
Seite 34: Installation
Anderenfalls besteht im Falle eines Defektes Gefahr von Herzversagen beim Berühren spannungsführender Teile. Zu treffende Maßnahmen: 1. Verwenden Sie allstromsensitive Schutzeinrichtungen (Auslösecharakteristik B nach IEC60755). 2. Kontaktieren Sie Ihre TOSHIBA Vertriebsniederlassung. 1.5.4 Installation ■ Installationsumgebung Der VF-PS1 Umrichter ist ein elektronisches Steuergerät. Deshalb sollte der Installationsumgebung sorgfältige Beachtung gewidmet werden.
Seite 35 - Installieren Sie den Umrichter nicht an einem Ort, an dem eine der unten aufgelisteten Chemikalien oder Lösungsmittel in Gebrauch sind. Wenden Sie sich bitte schon vorher an Ihren Toshiba-Händler, wenn Sie beabsichtigen, den Umrichter an einem Ort zu installieren, an dem der Umrichter mit Chemikalien oder Lösungsmitteln in Berührung kommen kann, die nicht in den folgenden Tabellen stehen.
Seite 36 Betrieb die Rückseite stark. - Verwenden Sie den Umrichter nur mit geschlossenem Frontdeckel => Gefahr eines elektrischen Schlags. - Verwenden Sie keine optionalen Komponenten, die nicht von Toshiba zum Betrieb mit diesem Verbindlich Umrichter zugelassen wurden.
Seite 37 Frequenzumrichter VF-PS1 (a): Standard-Installation (b): Side-by-Side-Installation Mindestabstand A Mindestabstand C 5cm oder mehr 5cm oder mehr Mindestabstand B Mindestabstand C *1 VFPS1-2004PL~2150PM, 4007PL~4185PL Abstand A Abstand B Abstand C *2 VFPS1-2185PM~2450PM, 4185PL~4750PL 200V bis 90 kW 10 cm 10 cm 10 cm 400V bis 132 kW 400V 160, 220 kW...
Seite 38 Frequenzumrichter VF-PS1 200V 18.5~45kW (gestrichelte Linien - - - für 22kW) 400V 22~75kW Umgebungstemperatur 40°C *1 100% 50°C 60°C 2.5kHz 4kHz 8kHz 12kHz 16kHz Taktfrequenz () 200V 55kW oder größer Umgebungstemperatur 100% 40°C *1 45°C 50°C 60°C 2.5kHz 3kHz 4kHz 5kHz 6kHz 7kHz...
Seite 39: Verluste Des Frequenzumrichters Und Erforderliche Lüftung
Frequenzumrichter VF-PS1 ■ Verluste des Frequenzumrichters und erforderliche Lüftung Der Energieverlust pro Zeit von Frequenzumrichtern beträgt etwa 5% der abgegebenen Leistung und wird größtenteils alsVerlustwärme abgestrahlt. Damit ein Temperaturanstieg im Innern des Schaltschranks über die maximal zulässige Umgebungstemperatur (siehe Seiten A-30 bis A-31) verhindert wird, muss der Schaltschrank von innen gekühlt und belüftet werden.
Seite 40 Frequenzumrichter VF-PS1 ■ Installieren von zwei oder mehr Umrichtern in einem Schaltschrank Beachten Sie für die Installation von zwei und mehr Frequenzumrichtern in einem Schaltschrank bitte folgendes: ・ Die Umrichter können bei der Side-by-Side-Installation direkt nebeneinander ohne Zwischenräume aufgebaut werden. ・...
Seite 42: Anschluss
Frequenzumrichter VF-PS1 2. Anschluss ■Sicherheitshinweise Gefahr ・ Demontage, Modifikation oder Reparatur des Umrichters nur nach Rücksprache mit Ihrem TOSHIBA Vertriebspartner → Gefahr durch Stromschläge, Brandverursachung, Verletzung. nicht → Erlöschen der Gewährleistung. demontieren ・ Öffnen Sie niemals den Gehäusedeckel bzw. die Tür des Schaltschranks bei angeschlossener Versorgungsspannung →...
Seite 43: Hinweise Zum Elektrischen Anschluss
Frequenzumrichter VF-PS1 2.1 Hinweise zum elektrischen Anschluss Gefahr ・ Öffnen Sie niemals den Gehäusedeckel bzw. die Schaltschranktür bei angeschlossener Versorgungsspannung → Gefahr der Stromschläge. unzulässig ・ Elektrische Verkabelung muss von einem Fachmann durchgeführt werden→ Gefahr der Stromschläge und Brandverursachung. ・ Beachten Sie gültige Installationvorschriften. ・...
Seite 44 Verwenden Sie den Umrichter nicht an Motoren, deren Nennleistung höher ist als die Nennleistung des Umrichters. Der Umrichter ist für den Betrieb mit Standardnormmotoren ausgelegt. Bei der Verwendung von Spezialmotoren wenden Sie sich bitte an Ihre TOSHIBA-Vertriebsniederlassung. VORSICHT Berühren Sie keine internen Teile des Umrichters bei angeschlossener Versorgungsspannung.
Seite 45: Emv-Gerechter Anschluss
Die Geräte der Serie VF-PS1-...PL-WP haben ein eingebautes Funktentstörfilter der Klasse A (C2 und C3). Zusätzliche Filter fragen Sie bitte bei Ihrer Toshiba Niederlassung an. Die Leistungskabel auf der Ein- und Ausgangsseite des Frequenzumrichters sowie die Signalleitungen müssen geschirmt ausgeführt sein. Alle Kabellängen sollten prinzipiell so kurz wie möglich ausgeführt werden.
Seite 46: Schutz Vor Einstrahlung
Frequenzumrichter VF-PS1 Um die Störstrahlung weiter zu reduzieren, kann ein Ferritring über den Signalkabelschirm geschoben werden. Geeignete Ferritringe können über Ihre Toshiba-Vertriebsniederlassung bezogen werden. Alle anderen Komponenten des Systems, z. B. speicherprogrammierbare Steuerungen, sollten auf demselben Montageblech wie der Frequenzumrichter geerdet werden. Die Schirme der Signalverbindungen zwischen externen Steuerungen und Frequenzumrichter sind einseitig mittels einer Kabelschelle möglichst nahe am...
Seite 47: Empfehlungen Zur Installation
Frequenzumrichter VF-PS1 2.1.2 Empfehlungen zur Installation Die folgenden Angaben zu den Kabelquerschnitten sind Empfehlungen ohne Gewähr. Bitte beachten Sie bei jeder Installation die Angaben des Kabelherstellers zur Strombelastbarkeit der Leitung sowie einschlägige Vorschriften (DIN VDE 0100 DIN VDE 298-4 usw.) zu Stromreduktion aufgrund von Verlegeart und Umgebungstemperatur, zulässigen Biegeradien etc. Sichern Sie die Netzleitung mit Sicherungseinrichtungen oder Leistungsschaltern auf Basis der ermittelten maximalen Strombelastbarkeit ab.
Seite 48: Erstinbetriebnahme
80 m Zur Einhaltung geltender EMV-Vorschriften bei Verwendung längerer Motorleitungen kontaktieren Sie bitte Ihre TOSHIBA-Vertriebsniederlassung für optionale Funkentstörfilter, dU/dt-Filter und Sinusfilter. Zum Betrieb in der 1. Umgebung bei uneingeschränktem Vertrieb (C1 nach EN61800-3, Grenzwert nach EN55011 Klasse B Gruppe 1) sind zusätzliche externe Filter erhältlich.
Seite 49: Wartung
Frequenzumrichter VF-PS1 ■ Inbetriebnahme nach langer Lagerzeit Bei Nichtbenutzung des Umrichters altern die Kondensatoren des Zwischenkreises. Bei Lagerzeiten von mehr als zwei Jahren sollte der Umrichter darum nach folgender Prozedur in Betrieb genommen werden, um Beschädigungen der Zwischenkreiskondensatoren auszuschließen: Schließen Sie einen Transformator mit regelbarer Ausgangsspannung ans Netz. Stellen Sie den Transformator auf eine Ausgangsspannung von etwa 40 % der Umrichternennspannung.
Seite 50: Negative Logik
*5: Für eine Gleichstromversorgung schließen Sie die Kabel an die Anschlussklemmen PA/+ und PC/- an. *6: Bei Verwendung einer Gleichstromversorgung für den Frequenzumrichter (200V: 18.5 kW und größer, 400V: 22 kW oder größer), kontaktieren Sie Ihre TOSHIBA-Vertriebsniederlassung, da ggf. eine Begrenzerschaltung für den Einschaltstrom erforderlich wird.
Seite 51 *2: Für eine Gleichstromversorgung schließen Sie die Kabel an die Anschlussklemmen PA/+ und PC/- an. *3: Kontaktieren sie Ihre TOSHIBA Vertriebsniederlassung zu Einzelheiten (Einschaltstrombegrenzung) bei DC-Versorgung. *4: Funkentstörfilter sind in allen 400 V-Modellen integriert.Externer Bremswiderstand (optional). Der Bremschopper ist als Standard in die Modelle mit 160 kW und kleiner eingebaut.
Seite 52 *2: Für eine Gleichstromversorgung schließen Sie die Kabel an die Anschlussklemmen PA/+ und PC/- an. *3: Kontaktieren sie Ihre TOSHIBA Vertriebsniederlassung zu Einzelheiten (Einschaltstrombegrenzung) bei DC-Versorgung. *4: Für die Modelle ab 200V-90kW und ab 400V-132kW und größer ist ein dreiphasiger Anschluß für die Versorgung der Lüfter erforderlich, wenn die Geräte mit Gleichspannung versorgt werden.
Seite 53: Positive Logik
*5: Für eine Gleichstromversorgung schließen Sie die Kabel an die Anschlussklemmen PA/+ und PC/- an. *6: Bei Verwendung einer Gleichstromversorgung für den Frequenzumrichter (200V: 18.5 kW und größer, 400V: 22 kW oder größer), kontaktieren Sie Ihre TOSHIBA-Vertriebsniederlassung, da ggf. eine Begrenzerschaltung für den Einschaltstrom erforderlich wird.
Seite 54 *2: Für eine Gleichstromversorgung schließen Sie die Kabel an die Anschlussklemmen PA/+ und PC/- an. *3: Kontaktieren sie Ihre TOSHIBA Vertriebsniederlassung zu Einzelheiten (Einschaltstrombegrenzung) bei DC-Versorgung. *4: Funkentstörfilter sind in allen 400 V-Modellen integriert.Externer Bremswiderstand (optional). Der Bremschopper ist als Standard in die Modelle mit 160 kW und kleiner eingebaut.
Seite 55 *2: Für eine Gleichstromversorgung schließen Sie die Kabel an die Anschlussklemmen PA/+ und PC/- an. *3: Kontaktieren sie Ihre TOSHIBA Vertriebsniederlassung zu Einzelheiten (Einschaltstrombegrenzung) bei DC-Versorgung. *4: Für die Modelle ab 200V-90kW und ab 400V-132kW und größer ist ein dreiphasiger Anschluß für die Versorgung der Lüfter erforderlich, wenn die Geräte mit Gleichspannung versorgt werden.
Seite 56: Beschreibung Der Klemmen
Netz- Hauptschalter Funkentstörfilter Kontakt- drossel filter drossel schalter Motor U/T3 R/L1 Frequenz- Strom- versor- S/L2 umrichter V/T2 gung W/T1 T/L3 PA/+ PA/+ PB Anmerkung: Zum Anschluss eines optiona externen Bremschoppers kontaktieren Sie bitte Ihren TOSHIBA Vertriebspartner. DC-Zwischenkreisdrossel Bremswiderstand [Anmerkung] B-15...
Seite 57: Steuerklemmen
Frequenzumrichter VF-PS1 ■ Leistungsklemmen Klemme Funktion Erdungsklemme PE. Verbinden Sie über diese Klemme den Umrichter mit Erdungspotenzial. 200V Klasse: 400V Klasse: R/L1, S/L2, T/L3 0,4...90 kW 3ph. 200...240V - 50/60 Hz 0,75...110 kW dreiphasig 380...480V - 50/60 Hz (R/L1.1, S/L2.1, T/L3.1, 132...630 kW dreiphasig 380...440V - 50 Hz R/L1.2, S/L2.2, T/L3.2) *1...
Seite 58: Funktion
Frequenzumrichter VF-PS1 Eing.-/ Klemme Funktion Spezifikation Interne Verschaltung Ausg. Programmierbarer Digitaleingang: SW1=SINK (INT): Negative Logik (Mit interner Spannungsversorgung P24) Werkseinstellung: Vorwärtslauf Eingang Positive Logik: Schalten von F mit P24 Wenn SW1 = 1 Negative Logik: Schalten von F mit CC P24/PLC Pos.
Seite 59 Frequenzumrichter VF-PS1 Eing./ Klemme Funktion Spezifikation Interne Verschaltung Ausg. Gleichspannung 10V DC 10V DC Constant Bezugs- Die Klemme PP stellt eine Versorgungs- voltage (zulässige Belastung: circuit potential spannung von 10 V DC für externen 10mA DC) Potentiometeranschluss zur Verfügung. SW3 auf Schalterstellung „RR“: 2.2k Analogeingang: 12.7k...
Seite 60 Frequenzumrichter VF-PS1 SW-Schiebeschalter Werkseitige Funktion Einstellung Einstellung ●) SOURCE SINK ● für die Geräte Einstellung zur internen Spannungsversorgung des VF-PS1 xxxx WN Frequenzumrichters mit negativer Logik. INT/PLC SOURCE SINK Einstellung zur externen Spannungsversorgung mit negativer Logik. INT/PLC SOURCE SINK ● für die Geräte Einstellung bei Betrieb des Umrichters mit positiver Logik.
Seite 61 Frequenzumrichter VF-PS1 ■ Umschaltung negative Logik / positive Logik (bei interner Spannungsversorgung) Die Frequenzumrichter der Serie PS1 bieten die Möglichkeit, die Art der Logik der Digitalein- und -ausgänge umzuschalten. Dies ermöglicht eine Anpassung des Gerätes an die verschiedenen internationalen Standards. Die Werkseinstellung der WP-Version ist positive Logik, die der WN-Version ist negative Logik.
Seite 62 Frequenzumrichter VF-PS1 ■ Negative Logik / Positive Logik (bei externer Spannungsversorgung) Die PLC-Klemme dient zum Anschließen einer externen Stromversorgung oder zum Isolieren einer Klemme von anderen Eingangs- oder Ausgangsklemmen. Bei Eingangsklemmen den Schiebeschalter SW1 zur Stellung PLC schieben. < Anschlussbeispiele mit Verwendung der externen Stromversorgung> SINK SOURCE INT/PLC...
Seite 63: Serielle Rs485 Schnittstellen
Frequenzumrichter VF-PS1 2.3.3 Serielle RS485 Schnittstellen Die Frequenzumrichter VF-PS1 sind mit zwei seriellen Schnittstellen zur Programmierung und Fernsteuerung ausgestattet: RS485 2-Leiter Schnittstelle (auf dem Bedienfeld) RS485 4-Leiter Schnittstelle (auf dem Steuerklemmenblock). Die 2-Leiter Schnittstelle wird z.B. zum Anschließen eines optionalen Zusatzgerätes an den Frequenzumrichter verwendet (z.
Seite 64 Frequenzumrichter VF-PS1 ■ Anmerkungen zur seriellen Kommunikation * Halten Sie einen Mindestabstand zwischen Kommunikationsverbindungen und Netz-/Motorleitungen von mindestens 20 cm ein. * Verbinden Sie niemals Pin-1 (24V DC) und Pin-7 (5 V DC) miteinander. Verwenden Sie nur die in obiger Tabelle beschriebenen Kontakte.
Seite 66: Bedienungsgrundlagen
Frequenzumrichter VF-PS1 3. Bedienungsgrundlagen des VF PS1 In diesem Kapitel werden die Grundlagen zur Bedienung des Frequenzumrichters VF PS1 beschrieben. Prüfen Sie vorab folgende Sicherheitshinweise. 1) Sind alle Kabel und Verdrahtungen sorgfältig angeschlossen worden? 2) Entspricht die Spannungsversorgung der Nennspannung? Gefahr ・Berühren Sie niemals die Klemmen des Frequenzumrichters bei eingeschalteter...
Seite 67: Ebenen Des Benutzermenüs
Frequenzumrichter VF-PS1 Ebenen des Benutzer-Menüs Standard-Anzeige Die Standard-Anzeige des Frequenzumrichters erscheint nach dem Einschalten der Stromversorgung. Drücken Sie die Tasten AUF/AB im Bedienfeld zum Einstellen der Frequenzvorgabe, wenn FMOd = 4. Im Bedienfeld werden zusätzlich Informationen zu Statusalarmen und Störungen angezeigt, die während des Betriebs aufgetreten sind.
Seite 68: Basisbetrieb
Frequenzumrichter VF-PS1 Basisbetrieb des VF-PS1 Klemmensteuerung und Tastatursteuerung können kombiniert werden. ⇒ Weitere Informationen dazu siehe Kapitel 5.5. Klemmensteuerung Betrieb durch externe Signale. Tastatursteuerung Betrieb durch Drücken der Tasten im Bedienfeld/-teil. Tastatur- und Klemmensteuerung Frequenz und Start/Stopp-Signale können individuell von der Tastatur und den Klemmen vorgegeben werden.
Seite 69 Frequenzumrichter VF-PS1 ■ Hochlauf-/Runterlauf Auswahl der Frequenzvorgabe der Basisparameter (CmOD = 0 (Werkseinstellung) • Freier Motorauslauf Verbinden der Klemmen F und P24: Um die Funktion „freier Motorauslauf“ zu verwenden, Hochlauf vorwärts (Rechtslauf) müssen Sie die Funktion ST (Parameterwert 6) einer nicht anders belegten Klemme zuordnen (hier S3).
Seite 70 Frequenzumrichter VF-PS1 Frequenzvorgabe mit Hilfe eines Stromsignals 4(0) ~ 20mA VI/II Stromsignal 4(0) – 20 mAdc 50Hz Frequenz 4mAdc 20mAdc Wählen Sie den Analogeingang VI/II zur Frequenzvorgabe mit Parameter = 1. FMOd Stellen Sie Parameter F108 auf 1. Stellen Sie Parameter F201 auf 20. Frequenzvorgabe mit Hilfe eines Spannungssignals 0 ~ 10 Vdc VI/II Spannungssignal 0-10Vdc...
Seite 71 Frequenzumrichter VF-PS1 [Vorgehen zur Wahl der Frequenzvorgabe (Parameter FMOd)] [Beispiel: Frequenzvorgabe mit 4(0) – 20 mAdc an der VI/II-Klemme] Verwendete Display- Vorgang Tasten Anzeige Anzeige der Betriebsfrequenz. (Wenn die Auswahl des im Display anzuzeigenden Wertes F710 = 0 [Betriebsfrequenz] eingestellt ist) MODE Der erste Basisparameter „Historie“...
Seite 72: Bedienfeldsteuerung
Frequenzumrichter VF-PS1 3.2.2 Bedienfeldsteuerung In diesem Kapitel werden das Starten/Stoppen des Motors und das Einstellen der Frequenz mit Hilfe das Bedienfelds beschrieben. Frequenz vorgeben Anschlussbeispiel MCCB :Motor starten Motor R/L1 U/T1 Spannungs- S/L2 V/T2 versorgung Motor stoppen STOP T/L3 W/T3 (Runterlauframpe) Freier Motorauslauf: Ändern Sie die Parametereinstellung F721 = 1.
Seite 73 Frequenzumrichter VF-PS1 ■ Beispiel für die Steuerung über das Bedienfeld Verwendete Tasten LED Anzeige Vorgang Zeigt die Betriebsfrequenz an. (bei Auswahl des im Display anzuzeigenden Wertes F710 =0 [Ausgangsfrequenz]) Stellen Sie die Frequenz ein. 50.0 Speichern Sie die geänderten Parameter mit der ENTER-Taste. FC 50.0⇔FC und der Sollwert des Parameters werden abwechselnd angezeigt Durch Betätigen der RUN-Taste beschleunigt der Motor auf die...
Seite 74: Programmierung
Frequenzumrichter VF-PS1 4. Programmierung Verwenden Sie eine der beiden Möglichkeiten zur Anzeige des Programmiermenüs: Schnellauswahl (EASY) : EASY-Taste eingeschaltet Anzeige von 1 bis 32 ausgewählten Parametern: Schnellanzeige (acht EASY-Parameter in Werkseinstellung): Para- Funktion meter automatische Funktionseinstellung U/f-Regelung maximale Frequenz Hochlaufzeit #1 Runterlaufzeit #1 Lastverhältnis Motor/FU #1 Kalibirierung des FM Analogausgangs...
Seite 75: Menüstruktur
Frequenzumrichter VF-PS1 Menustruktur Gehen Sie zur Anzeige und Programmierung von Parametern wie folgt vor: 4.1.1 Parameterprogrammierung mit der Schnellauswahl (EASY-Parameter) Die Schnellauswahl ist aktiv, wenn die LED über der Taste leuchtet. Nach drücken der Taste wird eine EASY MODE konfigurierbare Auswahl (mit F751 … F782) von Parametern angezeigt. Schnellauswahl (acht EASY-Parameter) in Werkseinstellung: Para- Funktion...
Seite 76: Parameterprogrammierung Mit Der Vollständigen Parameterliste
Frequenzumrichter VF-PS1 4.1.2 Parameterprogrammierung mit der vollständigen Parameterliste Die vollständige Parameterauswahl ist aktiv, wenn die LED über der Taste nicht leuchtet. Nach drücken der EASY Taste können im Programmiermenu alle Parameter angezeigt und verändert werden. MODE ■ Basisparameter programmieren: (1) Navigieren zum zu verändernden Parameter. (Drücken Sie oder (2) Parameterwert anzeigen.
Seite 77: Weitere Auswahlfunktionen
Frequenzumrichter VF-PS1 weitere Auswahlfunktionen Die folgenden Funktionen sind erleichtern die Navigation zu zuvor veränderter Parametern. veränderte Parameter (nicht Werkseinstellung) Auswahl von GrU im Menü der Basisparameter zeigt nur die Parameter an, deren Werte von den Werkseinstellungen abweichen. ⇒ Siehe auch Kapitel 5.21. Historie Auswahl von AUH im Menü...
Seite 78: Basisparameter
Frequenzumrichter VF-PS1 5. Basisparameter Diese Parameter sind die Basisparameter für den Betrieb des Frequenzumrichters. ⇒ Weitere Informationen dazu siehe Kapitel 11, Paramaterliste. Historie-Funktion  AUH : Historie-Funktion • Funktion Die fünf zuletzt veränderten Parameter können hier und wieder verändert werden. Diese Funktion ist sehr hilfreich, wenn Sie den Frequenzumrichter oft mit den gleichen Parametern einstellen.
Seite 79: Einstellung Der Hoch-/Runterlaufzeit
Frequenzumrichter VF-PS1 Einstellung der Hoch-/Runterlaufzeit  AU1 : Automatischer Hoch-/Runterlauf  ACC : Hochlaufzeit 1  dEC : Runterlaufzeit 1 • Funktion Mit ACC wird die Hochlaufzeit 1 festgelegt, d.h. die Zeitspanne, in der die Ausgangsfrequenz des Frequenzumrichters von 0 Hz bis auf die Maximalfrequenz FH ansteigt. Mit dEC wird die Runterlaufzeit 1 festgelegt, d.h.
Seite 80: Manuelle Einstellung Der Hoch-/Runterlaufzeit
Frequenzumrichter VF-PS1 5.2.2 Manuelle Einstellung der Hoch-/Runterlaufzeit Die Hochlaufzeit ist der Zeitraum, in dem der Antrieb vom Stillstand bis zur Maximalfrequenz FH beschleunigt. Die Runterlaufzeit ist der Zeitraum, in dem der Motor von der Maximaldrehzahl FH bis zum Stillstand herunter läuft. Ausgangs- frequenz [Hz] AU1=0 (Manuelle Einstellung)
Seite 81 Frequenzumrichter VF-PS1 1) Automatische Drehmomentanhebung entsprechend der Last Setzen Sie AU2 auf 1 (autom. Drehmomentanhebung und Autotuning) Wird der Parameter AU2 = 1 gesetzt, misst der Umrichter die Motordaten über den gesamten Frequenzbereich ein und passt seine Ausgangsspannung automatisch an, um ein konstantes Drehmoment und einen stabilen Betrieb zu gewährleisten.
Seite 82: Einstellen Der Parameter Entsprechend Der Betriebssignale
Frequenzumrichter VF-PS1 Einstellen der Parameter entsprechend der Betriebssignale AU4 : Automatische Funktionseinstellungen • Funktion Mit diesem Parameter werden alle Funktions-Parameter (s.u.) zur Auswahl des Betriebsmodus automatisch programmiert. Die Hauptfunktionen lassen sich einf ach programmieren. [Einstellung] Werksein- Beschreibung Parameter Einstellungen stellung 0: deaktiviert 1: Frequenzvorgabe mittels Spannung 0...10 V 2: Frequenzvorgabe mittels Strom 4...20 mA...
Seite 83: Auswahl Des Betriebsmodus
Frequenzumrichter VF-PS1 Frequenzvorgabe über Bedienfeld und Befehlsgabe über Digitaleingänge (AU4 = 4) In dieser Einstellung erfolgt die Frequenzvorgabe über ein Bedienfeld und die Befehlsgabe über die Digitaleingänge: Betätigen Sie die Tasten um die Frequenz einzustellen. Frequenzvorgabe und Befehlsgabe über Bedienfeld: (AU4 = 5) In dieser Einstellung erfolgen sowohl Frequenzvorgabe als auch Befehlsgabe über ein Bedienfeld: Betätigen Sie die Tasten um die Frequenz einzustellen.
Seite 84 Frequenzumrichter VF-PS1 <Frequenzvorgabe über …> [Einstellung] Werksein- Parameter Beschreibung Einstellungen stellung 1: VI/II-Analogeingang (Spannungs-/Stromsignal) 2: RR/S4 als Analogeingang (Potentiom./Spannungs -signal) 3: RX-Analogeingang (Spannungssignal) 4: integr. Bedienfeld + optionales LED/LCD-Bedienteil (FA03) 5:  i ntegr. RS485-(2-Draht)-Schnittstelle #1 (FA01) 6: integr. RS485-(4-Draht)-Schnittstelle #2 (FA05) Frequenzvorgabe über …...
Seite 85: Betrieb Mit Einer Am Bedienfeld Vorgegebenen Frequenz
Frequenzumrichter VF-PS1 ■ Betrieb mit einer am Bedienfeld vorgegebenen Frequenz CMOD: Setzen Sie diesen Parameter auf 0 (Digitaleingänge). FMOD: Alle Einstellungen gültig. 1) Einstellen der Start- und Stopp-Befehle und der Betriebsfrequenz über das Bedienfeld <Beispiel> Parameter Beschreibung Einstellung Start/Stopp : Betätigen Sie die Tasten 1 (Eingabe über Befehlsvorgabe über …...
Seite 86: Befehlsvorgabe (Vorwärts-/Rückwärtslauf Und Freier Motorauslauf) Über Externe Signale Und Frequenzvorgabe Über Das Bedienfeld
Frequenzumrichter VF-PS1 2) Befehlsvorgabe (Vorwärts-/Rückwärtslauf und freier Motorauslauf) über externe Signale und Frequenzvorgabe über das Bedienfeld Parameter Beschreibung Einstellung Start/Stopp: Verbinden/Trennen der 0 (Eingabe über Eingänge F und R mit P24/PLC Befehlsvorgabe über … CMOD Digitaleingänge) Frequenzvorgabe : Betätigen Sie zur 4 (Eingabe über Frequenzvorgabe über…...
Seite 87: Befehlsvorgabe (Vorwärts-/Rückwärtslauf Und Freier Motorauslauf) Und Der Frequenzvorgabe Über Externe Signale (Werkseinstellung)
Frequenzumrichter VF-PS1 4) Befehlsvorgabe (Vorwärts-/Rückwärtslauf und freier Motorauslauf) und der Frequenzvorgabe über externe Signale (Werkseinstellung) Parameter Beschreibung Einstellung Start/Stopp : EIN/AUS der Digitaleingänge F, R. Befehlsvorgabe Frequenzvorgabe: externes Analogsignal 0 (Digitaleingänge) CMOD über … (1) VI/II-Eingang: 0...10Vdc 1: VI/II-Analogeingang (0...5Vdc) oder (Spannung/Strom) Frequenzvorgabe 2: RR/S4 als Analogeingang...
Seite 88: U/F-Kennlinienwahl
Frequenzumrichter VF-PS1 U/f-Kennlinienwahl : U/f-Regelung • Funktion Beim VF-PS1-Frequenzumrichter können die im Folgenden beschriebenen U/f-Kennlinien ausgewählt werden. 0: U/f konstant 1: U/F quadratisch 2: Automatische Anlaufmomentanhebung (*1) 3: SLV Vektorregelung #1 (drehzahlorientiert) (*1) 4: - (ohne Funktion) 5: frei programmierbare 7-Punkte-U/f-Kennlinie 6: Regelung für Permanentmagnetmotoren 7: Vektorregelung #1 mit Rückführung (drehzahlorientiert) (*3) 8: - (ohne Funktion)
Seite 89: Quadratische U/F-Kennlinie
Frequenzumrichter VF-PS1 1) Lineare U/f-Kennlinie (Werkseinstellung) Einstellen der U/f-Regelung PT = 0 (U/f konstant) Diese Einstellung wird für Anwendungen wie Förderbänder und Kräne verwendet, bei denen sowohl bei niedrigen als auch bei Nenndrehzahlen das gleiche Drehmoment benötigt wird. Ausgangs- spannung bei der Eckfrequenz ulu Ausgangsfrequenz Eckfrequenz ul...
Seite 90 Frequenzumrichter VF-PS1 3) Automatische Anhebung des Anlaufdrehmoments Einstellen der U/f-Regelung PT = 2 (autom. Anlaufmomentanhebung) Bei dieser Einstellung wird der Laststrom über den gesamten Drehzahlbereich überwacht und die Ausgangsspannung des Umrichters entsprechend angepasst (automatische Anhebung). Dies sorgt für ein konstantes Drehmoment und einen stabilen Betrieb. Ausgangsspannung bei der Eckfrequenz : Automatische...
Seite 91 Frequenzumrichter VF-PS1 4) sensorlose Vektorregelung (SLV) Einstellen der U/f-Regelung pt = 3 (SLV) Mit der Vektorregelung erhalten Sie bei einem TOSHIBA Standardmotor das höchste Drehmoment im unteren Drehzahlbereich. Die Vorteile der SLV Vektorregelung: Hohes Anlaufmoment Stabiler Betrieb bei sanftem Anlauf aus niedrigstem Drehzahlbereich Schlupfkompensation verringert Drehzahlschwankungen bei Lastschwankungen.
Seite 92 Frequenzumrichter VF-PS1 5) Einstellen der frei programmierbaren U/f-Kennlinie Einstellen der U/f-Regelung pt = 5 (frei programmierb. 7-Punkte- U/f-Kennlinie) In diesem Modus müssen sowohl die Eckfrequenz #1 als auch die Ausgangsspannung bei Eckfrequenz #1 zum Betrieb des Motors gesetzt werden. [Parameter Einstellung] Parameter Funktion Einstellungsbereich...
Seite 93: Wichtige Hinweise Zur Vektorregelung
(Motornenndrehzahl). Lesen Sie dann die Hinweise zum Autotuning 1 in Kapitel 11 aufmerksam durch und setzen F400 = 2 (Autotuning). Bei einer Kabellänge von mehr als 30m, müssen Sie das Autotuning (F400 = 2) auf jeden Fall wie oben beschrieben durchführen, auch wenn ein von Toshiba empfohlener Standardmotor verwendet wird.
Seite 94: Manuelle Anlaufmomentanhebung (Niedrige Drehzahlen)
Frequenzumrichter VF-PS1 Manuelle Anlaufmomentanhebung – bei niedrigen Drehzahlen : Wert bei manueller Spannungsanhebung #1 (voltage boost) • Funktion Wenn das Drehmoment im niedrigen Drehzahlbereich nicht ausreicht, können Sie das Drehmoment mit diesem Parameter erhöhen, indem Sie für die Spannungsanhebung einen größeren Wert eingeben. Ausgangsspannung der Eckfrequenz Ausgangsfrequenz (Hz)
Seite 95: Eckfrequenz
Frequenzumrichter VF-PS1 Eckfrequenz : Eckfrequenz 1 ulu : Ausgangsspannung bei der Eckfrequenz 1 • Funktion Hier werden die Eckfrequenz #1 und die Ausgangsspannung bei Eckfrequenz #1 gemäß den Lastbedingungen oder der Motor-Nennfrequenz eingestellt. Anm.: Hierbei handelt es sich um einen besonders wichtigen Parameter, da damit der Bereich für die konstante U/F-Kennlinie festgelegt wird.
Seite 96: Maximale Ausgangsfrequenz
Frequenzumrichter VF-PS1 Maximale Ausgangsfrequenz : Maximale Frequenz • Funktion 1) Hier wird die Ausgangsfrequenz des Umrichters eingestellt (max. Ausgangswerte). 2) Diese Frequenz wird als Referenzwert für die Hoch-/Runterlaufzeit verwendet. Ausgangsfrequenz (Hz) Bei FH = 80Hz • Diese Funktion bestimmt den 80Hz Höchstwert je nach Motor- nennleistung und Nennlast.
Seite 97: Frequenz-Sollwert, Eigenschaften
Frequenzumrichter VF-PS1 5.11 Einstellen der Frequenz-Sollwert-Eigenschaften : VI/II-Bezugswert f201 f203 A1F2 : RR/S4-Bezugswert f210 f212 AuF2 : RX-Bezugswert f216 f219 f222 f225 für optionale Eingänge f228 f231 f234 f237 : RS485-Bezugswert f811 f814 ⇒ Weitere Informationen siehe Kapitel 7.3. • Funktion Mit diesen Parametern wird die Ausgangsfrequenz gemäß...
Seite 98 Frequenzumrichter VF-PS1 Beispiel für Analogsignale bei Festfrequenzen: Wenn der Schalter SW1 auf negative Logik geschaltet ist !: AN –: AUS (andere Frequenzvorgaben als die Festfrequenzen sind gültig, wenn alle AUS sind.) Festfrequenz Klemme S1-CC – – – – – – –...
Seite 99 Frequenzumrichter VF-PS1 Das folgende Beispiel zeigt einen 7-Stufen-Betrieb mit Werkseinstellungen. Ausgangsfrequenz [Hz] Zeit F-CC S1-CC S2-CC S3-CC Beispiel für den 7-Stufen-Betrieb (7 verschiedene Drehzahlen) 4)Einstellen der Ablaufsteuerung Für jede Festfrequenz kann eine Ablaufsteuerung ausgewählt werden Betriebsart einstellen Einstell- Parameter Funktion Einstellungsbereich beispiel Auswahl der...
Seite 100: Drehrichtung Vorwärts-/Rückwärtslauf (Nur Bei Start/Stopp Über Tastatur)
Frequenzumrichter VF-PS1 5.13 Drehrichtung Vorwärts-/Rückwärtslauf (nur bei Start/Stopp über Tastatur) : Wert der Drehrichtung Vorwärts-/Rückwärtslauf (nur bei Start/Stopp über Tastatur) • Funktion Programmieren Sie die Drehrichtung des Motors, wenn Start/Stopp über das Bedienfeld durchgeführt wird. Diese Funktion ist aktiv gesetzt, wenn CMOd auf einen Wert von 1 (Bedienfeld) eingestellt wurde. [Parameter Einstellung] Werks- Parameter...
Seite 101: Thermische Motorüberwachung
Frequenzumrichter VF-PS1 5.14 Thermische Motorüberwachung : Lastverhältnis #1 Motor zu FU : elektronischer Motor-Überlastschutz : Eckfrequenz für Senkung der Stromschwelle für Störg. OL2 f606 : Erkennung von Umrichter-Überlast (OL1) f631 • Funktion Mit diesem Parameter können die für den jeweiligen Motor geeigneten Merkmale der thermischen Motorüberwachung ausgewählt werden.
Seite 102 Motorlast bei einer Frequenz von 30Hz oder mehr zu verringern. In einem solchen Fall setzen Sie OLm = 4, 5, 6, oder 7 und die Eckfrequenz (F606) gemäß dem Motor. [Einstellungs-Beispiel für VF PS1-2007PL mit 0.4 kW Motor mit 2A Nennstrom] LED- Betätigte Taste...
Seite 103 Frequenzumrichter VF-PS1 [Verwendung eines fremdbelüfteten Motors] ■ Einstellung der Auswahl der Eigenschaften für den elektronischen Motor-Überlastschutz Olm Werks- „Soft-Stall“-Regelung bei Überlastschutz einstellung Überlast     o : aktiv, x : nicht aktiv Ein fremdbelüfteter Motor (bestimmt für den Einsatz mit Frequenzumrichter) kann zwar in niedrigeren Frequenzbereichen betrieben werden als ein selbstbelüfteter Motor.
Seite 104 Frequenzumrichter VF-PS1 ■ f631=0 (Sttromerkennung, Standardeinstellung) Die Schutzfunktion wirkt gleichmäßig und unabhängig von der Umgebungstemperatur wie in der 150%-60-Sekunden-Überlast-Kurve unten dargestellt. Überlast des Frequenzrumrichters Strom [%] Überlastzeit des Umrichters [s] Zeit [s] 2400 gemessener Ausgangsstrom [%] 110% 120% 100%: Ausgangsnennstrom des Umrichters Überlast-Eigenschaften des Frequenzumrichters ■...
Seite 105 Frequenzumrichter VF-PS1 5.15 Änderung der Anzeigeeinheit % auf A (Ampere)/V (Volt)  dspU : Anzeige von Strom-/Spannungswerten • Funktion Mit diesen Parametern wird die Einheit der Anzeige verändert. % ⇔A (Ampere)/V (Volt) Strom 100 % = Nennstrom des Frequenzumrichters 200 V-Klasse Spannung 100 % = 200 V AC 400 V-Klasse Spannung 100 % = 400 V AC ■...
Seite 106: Anschluss Eines Messinstruments
Frequenzumrichter VF-PS1 5.16 Anschluss eines Messinstruments  FMSL : Messgröße für den FM-Analogausgang : Kalibrierfunktion für den FM-Analogausgang  FM  f678 : OUT1-Pulsausgang – Zeitkonstante zur Filterung : FM-Umschaltung Spannungs-/Stromausgang  f681  f682 : FM Ausgangsgerade steigend/fallend  f683 : Verschiebung der FM-Ausgangsgeraden : FM-Ausgangsfilter –...
Seite 107 Frequenzumrichter VF-PS1 [Parameter für FM-Analogausgang] Para- Einstellungs- Werks- Beschreibung Einstellungsbereich meter bereich einstellung 0 : Ausgangsfrequenz 1: Frequenzvorgabe (Sollwert) 2: Ausgangsstrom 3: Zwischenkreisspannung 4: Ausgangsspannung 5: Kompensierte Ausgangsfrequenz *2 6: Drehzahl-Rückführungssignal (vom opt. Inkrementalgeber-Eingang PG) 7: Drehzahl-Rückführungssignal gefiltert (opt. Inkrementalgeber-Eingang PG 8: Drehmoment 9: Drehmoment-Vorgabe 11: Drehmoment-Wirkstrom...
Seite 108 Frequenzumrichter VF-PS1 [Parameter für Analogausgang AM] Werks- Parameter Beschreibung Einstellungsbereich einstellung Messgröße für den 0~64; Werkseinstellung: Ausgangsstrom  Amsl AM Analogausgang Gleich wie in FMSL (29: AM Ausgang aktiviert) Multiplikator für Analogausgangswert (0...10 V). Kalibrierfunktion für den AM Im Display wird der Wert der auszugebenden Messgröße –...
Seite 109 Frequenzumrichter VF-PS1 ■ Kalibrierung bei gestopptem Frequenzumrichter (Einstellung von FMSL ( AMSL ) = 30 : Festwert 1, 32 : Festwert 2, 33 : Festwert 3) Während des Kalibriervorgangs kommt es zu beträchtlichen Schwankungen in der Daten-Anzeige. Deshalb sollte die Kalibrierung bei gestopptem Frequenzumrichter vorgenommen werden.
Seite 110 Frequenzumrichter VF-PS1 Wählen Sie die Kalibrierfunktion für den AM-Analogausgang ( AM) durch Amsl Betätigen der Taste aus. Betätigen Sie die ENTER-Taste um die Parametereinstellung abzulesen. Ändern Sie die Parametereinstellung wieder auf 2 (Ausgangsstrom-Anzeige). Betätigen Sie die ENTER-Taste zum Speichern der Änderung. AMSl und amsl⇔2 der eingestellte Wert werden abwechselnd angezeigt.
Seite 111: Taktfrequenz Für Pulsweitenmodulation
Frequenzumrichter VF-PS1 5.17 Taktfrequenz für Pulsweitenmodulation : Taktfrequenz für Pulsweitenmodulation  CF  f312 : Automatische Anpassung der Taktfrequenz : Taktfrequenzauswahl  f316 • Function Durch Einstellen der Taktfrequenz für Pulsweitenmodulation kann die Taktfrequenz an den Ton des magnetischen Rauschens angepasst werden, der vom Motor erzeugt wird. Dieser Parameter verhindert ebenfalls, dass im Motor eine Resonanz auf eine angeschlossene Last (Maschine oder Lüfterabdeckung) auftritt.
Seite 112: Spezielle Funktionen Für Den Störungsfall
Frequenzumrichter VF-PS1 5.18 Spezielle Funktionen für den Störungsfall 5.18.1 Motorfangfunktion (Wiederholfunktion nach freiem Motorauslauf bis Stillstand) : Motorfangfunktion Warnung ・ Ausreichend Abstand zu Motoren und mechanischen Komponenten halten. Bei aktivierter Wiederholfunktion ausreichend Abstand zu Motoren und Maschinen halten. Wenn sich der Motor und die Maschine im Alarm-Stopp-Status befinden und die Wiederholfunktion aktiviert ist, laufen der Motor und die Maschine nach dem angegebenen Zeitraum plötzlich wieder Obli- ・Zur Unfallverhütung am Frequenzumrichter, Motor und der Maschine bringen Sie Warnhinweise...
Seite 113 Frequenzumrichter VF-PS1 2) Wiederanlauf des Motors während freien Motorauslaufs bis zum Stillstand (Motordrehzahl-Suchfunktion) Motordrehzahl F-CC ST-CC *Uu5=2: Diese Funktion wird aktiviert, sobald die Verbindung zwischen Klemme ST-CC geöffnet und wieder geschlossen worden ist. Werks- Parameter Funktion Einstellungsbereich Einstellungsbeispiel einstellung 0: nicht aktiviert 1: nach Wiederanlauf 2: bei kurzzeitiger Sollwert-Sperre Motorfangfunktion...
Seite 114: Verhalten Bei Netzspannungsausfällen (Geführter Runterlauf) : Verhalten Bei Netzspannungsausfällen
Frequenzumrichter VF-PS1 5.18.2 Verhalten bei Netzspannungsausfällen (Geführter Runterlauf) : Verhalten bei Netzspannungsausfällen : maximal zulässige Überbrückungszeit (geführter Runterlauf während F310 Netzunterbrechung) • Funktion 1) Weiterlaufen mit generatorischer Energie: Die Funktion zum Weiterlaufen des Motors mit generatorischer Energie wird bei Netzspannungsausfällen verwendet.
Seite 115 Frequenzumrichter VF-PS1 ■ Einstellungsbeispiel für UuC=1 [Bei unterbrochener Stromversorgung] Eingangsspannung *Die Zeitspanne, in der der Motor weiter- betrieben werden kann, hängt von der Motordrehzahl freier Motorauslauf bis zum Stillstand (s) Trägheit bzw. den Lastbedingungen der Maschine ab. Bevor diese Funktion verwendet wird, sollte deshalb ein Test zur Anm.: Wenn die Stromversorgung während eines Runterlaufs unter-...
Seite 116: Anschluss Eines Externen Bremswiderstands Für Dynamisches Bremsen
10 Mal so hoch ist wie die zulässige Nennbelastbarkeit des Widerstandes (in PbCP festgelegt). Mit Ausnahme des externen Bremswiderstand für dynamisches Bremsen ist es nicht erforderlich, die von TOSHIBA empfohlenen Widerstands-Einstellungen zu ändern. Anm. 2: Wird der Parameter Pb auf 1 oder 2 gesetzt (dynamisches Bremsen aktiviert), stellt sich Frequenzumrichter automatisch auf Nutzung der regeneratorischen Energie vom Motor mithilfe eines Bremswiderstandes ein, ohne dass ein Überstromschutz notwendig ist (gleiche Funktion wie F305 = 1)....
Seite 117 Frequenzumrichter VF-PS1 Anschluss eines externen Bremswiderstandes (optional) a) Externer Bremswiderstand (mit themrischer Sicherung) (optional) Externer Bremswiderstand (optional) MCCB PA/+ Dreiphasige Motor R/L1 Spannungs- S/L2 versorgung T/L3 im Hauptkreis Umrichter [Parameter einstellen] Parameter Funktion Einstellungsbereich Einstellungsbeispiel 0: kein externer Bremswiderstand angschlossen 1: Bremswiderstand angeschlossen, Überlastschutz für Widerstand aktiv Externer Bremswiderstand...
Seite 118 Frequenzumrichter VF-PS1 b) Externer Bremswiderstand ohne thermische Sicherung Externer Bremswiderstand (optional) Wenn keine Spannungsver- TH - Ry sorgung zum Steuerkreis geht MCCB PA/+ Dreiphasige Motor R/L1 Spannungs- S/L2 versorgung T/L3 Transformator im Hauptkreis Anm. 2] Umrichter Vorwärtslauf/Stopp Rückwärtslauf/ [Anm. 1] Sicherung Stopp Entstörung...
Seite 119 Frequenzumrichter VF-PS1 c) Leistungen von 400V-200 kW oder mehr TH - Ry Externer Bremswiderstand (optional) Wenn keine Spannungsversorgung Dynamisches Bremsgerät zum Steuerkreis geht (optional) MCCB PA/+ Motor R/L1 Dreiphasige S/L2 Spannungs- T/L3 versorgung Transformator im Hauptkreis [Anm. 2] Umrichter Vorwärtslauf/Stopp Rückwärtslauf/ [Anm.
Seite 120 Frequenzumrichter VF-PS1 ■ Mindest-Widerstandswerte der angeschlossenen Bremswiderstände Die Mindest-Widerstandswerte der extern angeschlossenen Bremswiderstände sind in der folgenden Liste aufgeführt. Schließen Sie keine Bremswiderstände mit kleineren als den unten aufgeführten Werten an. (Für Modelle mit 200 kW oder größer benötigen Sie zum dynamischen Verzögern einen externen Bremschopper oder eine Netzrückspeise-Einheit (optionales Gerät).) [VF-PS1 200V Klasse] [VF-PS1 400V Klasse]...
Seite 121: Werkseinstellung
Frequenzumrichter VF-PS1 5.20 Werkseinstellung typ : Werkseinstellung • Funktion Mit diesem Parameter mehrere Parameter gleichzeitig gesetzt werden. Ebenso können mit diesem Parameter in einem Vorgang alle Parameter auf ihre Werkseinstellung zurückgesetzt werden, oder bestimmte Parameter individuell gesetzt und gespeichert werden. [Parameter einstellen] Parameter Funktion...
Seite 122: Hz Grundeinstellung (Typ=2)
Frequenzumrichter VF-PS1 60 Hz Grundeinstellung (typ=2) Einstellen von typ=1 führt dazu, dass die folgenden Parameter für einen Betrieb bis 60 Hz eingestellt werden. (Dadurch verändert sich nicht die Einstellung anderer Parameter.) • Maximale Frequenz FH : 60Hz • VI/II Eingang zum Referenzwert #2 zugeordnete Referenzfrequenz #2 A1F2...
Seite 123 Frequenzumrichter VF-PS1 Parameter Funktion Optionale AI2 Referenz Verschiebung F478 Optionale AI2 Referenz Verstärkung F479 Auswahl digitaler Ausgang/Pulsausgang F669 (OUT-NO) Festlegung de Messgröße des optionalen MON1 Ausganges F672 Kalibrierfunktion für den optionalen analogen MON1 Ausgang: Bei angeschlossenem Messgerät kann die unter F672 gewählte Anzeige Online mit den Pfeiltasten F673 abgeglichen werden.
Seite 124: Aufrufen Und Ändern Der Benutzerparameter
Frequenzumrichter VF-PS1 5.21 Aufrufen und Ändern der Benutzerparameter : Anzeige von Parametern, die von der Werkseinstellung abweichen Funktion Mit dieser Funktion können automatisch die von der Werkseinstellung abweichenden Parameter in der Benutzerparametergruppe Gru aufgerufen und angezeigt werden. Die Parametereinstellungen können in dieser Gruppe ebenso verändert werden.
Seite 125: Funktion Der Easy Taste
Frequenzumrichter VF-PS1 5.22 Funktionen der EASY-Taste : Parameter-Anzeigeauswahl ~ F782 : Auswahl EASY- PSEL F751 : Funktionen der EASY-Taste Parameter 1~32 F750 • Funktion Die folgenden drei Funktionen können der EASY-Taste für eine leichtere und schnellere Anwendung über eine Taste zugewiesen werden: •Umschaltung zwischen Schnell- und Standardeinstellungsmodus •Schnelltaste •Bedienfeld/externe Taste: Bedienfeld AN [Parameter einstellen]...
Seite 126 Frequenzumrichter VF-PS1 [Parameter einstellen] Wählen Sie die gewünschten Parameter 1 bis 32 aus (f751~f782). Beachten Sie, dass die Parameter mit einer Kommunikations-Nr. definiert sind. Die Kommunikations-Nr. finden Sie in der Parameterliste in Kapitel 11. Im Schnellauswahl-Modus werden nur die unter 1 bis 32 definierten Parameter in der Reihenfolge ihrer Registrierung aufgeführt.
Seite 127 Frequenzumrichter VF-PS1 ■ Fern- / Vor-Ort-Steuerung: Bedienfeld AN (f750=2) Mit dieser Funktion können Sie einfach zwischen Vor-Ort- und Fersteuerung für Befehle und Frequenzvorgaben umschalten (Bedienfeld / Klemmenblock). Setzen Sie dafür Parameter f750=2, und wählen Sie dann mit der EASY-Taste das gewünschte Steuerungsgerät aus. [Steuerung über den Klemmenblock] Wenn CMOD=0 ist kein Umschaltungsvorgang erforderlich.
Seite 128: Überwachung Der Betriebsgrößen
Frequenzumrichter VF-PS1 6. Überwachen der Betriebsgrößen Anzeige in der Monitorebene In der Monitorebene werden alle Betriebsgrößen des Frequenzumrichters angezeigt. ⇒ Informationen zu den Anzeigeebenen (Umschaltung mit der MODE-Taste) finden Sie in Kapitel 3.1. Monitorebene Standard-Anzeige (nach Einschalten der Stromversorgung） Programmierebene * Störungsmeldung und die Nummer (1 ...
Seite 129: Überwachen Der Betriebsgrößen
Frequenzumrichter VF-PS1 Überwachen der Betriebsgrößen 6.2.1 Monitorebene im Regelbetrieb (keine Störung) In diesem Modus können die Betriebsgrößen des Frequenzumrichters angezeigt werden. Um aus der Standardanzeige in die Monitorebene des Umrichters bei normalem Betrieb zu gelangen, betätigen Sie MODE -Taste zweimal. ■...
Seite 130 Frequenzumrichter VF-PS1 Kommu- LED- Angezeigter Begriff Taste Beschreibung nikations Anzeige - Nr. FE73 CPU Version2 c100 Anzeige der CPU2 Version 2 Anzeige der letzten Störung [Anm. 5] FE10 Letzte Störung OC3 ⇔ 1 (abwechselnd mit „1“ in Intervallen von 0,5 s). OH ⇔...
Seite 131 Frequenzumrichter VF-PS1 ■ Schaltzustände der Digitaleingänge Datenbit der Kommunikation Nr. F E 0 6 Digitaleingang 1 (F) : F111 : 0 langer Strich Digitaleingang 2 (R) : F112 : 1 Bei Eingangssignal Digitaleingang 4 (RES): F 114 Kein Eingangssignal Digitaleingang 5 (S1) : F115 : 4 (kurzer Strich) Digitaleingang 6 (S2)
Seite 132: Anzeige Detaillierter Störungsinformationen
Frequenzumrichter VF-PS1 6.2.2 Anzeige detaillierter Störungsinformationen Detaillierte Information über die letzten Störungen können durch Betätigen der Taste angezeigt werden, wenn in der Monitorebene eine Störungsmeldung (abwechselnd mit 1 ⇔ 2 ⇔ 3 ⇔ 4 ) angezeigt wird. Die folgenden Informationen über Betriebsdaten zum Zeitpunkt der Störung bleiben nach Quittierung/Reset für die vier letzten Störungen gespeichert.
Seite 133: Änderung Der Anzeige In Der Monitorebene
Frequenzumrichter VF-PS1 Änderung der Anzeige in der Monitorebene ■ Änderung der Standardanzeige Der in der Standard-Anzeige dargestellte Wert (*1 links in der Liste auf Seite H-2) z. B. in Werkseinstellung der Frequenz-Ist-Wert (bei eingeschalten Versorgungsspannung „=0.0“ ,bei abgeschalteten der Versorgungsspannung „OFF“...
Seite 134 Frequenzumrichter VF-PS1 [Auswahl der anzuzeigenden Betriebsgrößen in der Standardanzeige und der Monitorebene (f710 - f714)] Kommuni- Parameter Einheit Einheit Betriebsgröße Anzeige kations- Nr. -wert (int. Display) (Kommunikation) FD00 Ausgangsfrequenz abhängig von F703 0.01 Hz 60.0 FE02 Frequenz-Sollwert abhängig von F703 0.01 Hz 60.0 FE03...
Seite 135: Anzeige Von Störungsmeldungen
Frequenzumrichter VF-PS1 Anzeige von Störungsmeldungen 6.4.1 Störungsursachen Siehe auch Kapitel 9 für detaillierte Hinweise zur Störungsbehebung. Siehe Kapitel 6.5 für Vorwarnungen. Wenn der Frequenzumrichter eine Störungsmeldung ausgibt, wird zur Ursachenfindung ein Fehlercode angezeigt. In der Monitorebene werden bis zur Quittierung die Werte der Betriebsgrößen zum Zeitpunkt der Störung gehalten (siehe nächstes Kapitel 8.4.2).
Seite 136 Frequenzumrichter VF-PS1 Siehe auch Kapitel 9 für detaillierte Hinweise zur Störungsbehebung. Siehe Kapitel 6.5 für Vorwarnungen. Störungs- Störungscode, Bedeutung meldung Kommunikation Nr.: FC90 Überstrom lastseitig bei Einschalten des Gerätes, Fehler auf der Ausgangsseite des Gerätes Abhilfe: Überprüfen Sie den Motor auf Kurzschlüsse. Stellen Sie sicher, dass bei Verwendung eines Hochfrequenzmotors entsprechende Parameter richtig gesetzt sind (uLI).
Seite 137 Frequenzumrichter VF-PS1 Siehe auch Kapitel 9 für detaillierte Hinweise zur Störungsbehebung. Siehe Kapitel 6.5 für Vorwarnungen. Störungs- Störungscode, Bedeutung meldung Kommunikation Nr.: FC90 RAM-Störung. Kontaktieren Sie Ihre Vertriebsniederlassung. ERR2 ROM-Störung. Kontaktieren Sie Ihre Vertriebsniederlassung. ERR3 CPU-Störung. Kontaktieren Sie Ihre Vertriebsniederlassung. ERR4 Unterbrechung der seriellen Kommunikation für eine Zeit länger als F803.
Seite 138: Monitorebene Im Störungsfall
Frequenzumrichter VF-PS1 6.4.2 Monitorebene im Störungsfall Bei Auftreten einer Störung können die gleichen Informationen der Tabelle aus Kapitel 8.2.1 “Monitorebene unter normalen Bedingungen” angezeigt werden (vgl. unten dargestellten Tabelle), bevor der Umrichter ausgeschaltet oder zurückgesetzt wurde . Zur Anzeige der wichtigsten Informationen nach Abschalten der Spannungsversorgung bzw.
Seite 139 Frequenzumrichter VF-PS1 Kommu- LED- nikations Angezeigter Begriff Taste Beschreibung Anzeige - Nr. FE08 CPU Version 1 Anzeige der CPU Version 1 u100 FE73 CPU Version2 c100 Anzeige der CPU2 Version 2 Anzeige der letzten Störung OC3 ⇔ 1 [Anm. 5] FE10 Letzte Störung (abwechselnd mit „1“...
Seite 140: Warnanzeigen, Voralarme Etc
Frequenzumrichter VF-PS1 Warnanzeigen, Voralarme etc. Wenn der Frequenzumrichter eine Warnanzeige, einen Voralarm etc. ausgibt, wird die Ursache angezeigt. (bis auf einige Ausnahmen) Die unten aufgeführten Warnungen können auch über die serielle Kommunikation (Adresse FC91) angezeigt werden. Siehe Kapitel 13.1 für eine detaillierte Beschreibung weiterer Alarme. Bit Nr.
Seite 142: Parameterliste
7. Parameterliste * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) 1. Basisparameter Art der U/f-Regelung (Parameter PT)* Kommu- Schrittweite Werks- im Betrieb Siehe Parameter nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor...
Seite 143 *5: TOSHIBA Frequenzumrichter VF-AS1 xxxx PLY-A2 : maximal 1000 Hz Ausgangsfrequenz. *6: Werkseinstellung für TOSHIBA Frequenzumrichter mit Modellbezeichnung VF-AS1...-WN: 60 Hz und ...-WP: 50 Hz *7: Ändern der Parametereinstellungen typ ermöglicht die Einstellung der Hoch-/Runterlaufzeiten mit 0,01 s Schrittweite (Einstellungsbereich: 0.01~600.0 s.).
Seite 144 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) 1. Basisparameter Parameter Schrittweite Art der U/f-Regelung (Parameter PT)* Kommu- Werks- im Betrieb Siehe (Bedienfeld / nikations- Funktion Einstellungsbereich ein- veränder- E6581301 Drehzahl- U/f = Kommunikatio stellung Kapitel orientiert Motor konst.
Seite 145 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) 1. Basisparameter Parameter Kommu- Art der U/f-Regelung (Parameter PT)* Schrittweite Werks- im Betrieb Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor konst.
Seite 146 1. Basisparameter * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) Parameter Kommu- Art der U/f-Regelung (Parameter PT)* Schrittweite Werks- im Betrieb Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor konst.
Seite 147 2. Erweiterte Parameter * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [1] Frequenzabhängige Ausgangsfunktionen Art der U/f-Regelung (Parameter PT)* Kommu- Schrittweite Werks- im Betrieb Siehe Parameter nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel...
Seite 148: Digital - Ein- Und Ausgänge
Frequenzumrichter VF-PS1 Digital – Ein- und Ausgänge Digitaleingänge • Mit Parameter CMOd wird die Quelle für Befehlsvorgaben gewählt (CmOd = 1 für Befehlsvorgabe an denDigitaleingängen) • Die Digitaleingänge können in positiver/negativer Logik beschaltet werden oder durch eine SPS angesteuert werden. Hierzu ist der Schalter SW1 in die entsprechende Position zu stellen (siehe auch Seite B12 und folgende).
Seite 149 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [3] Funktionsfestlegung der Digitaleingänge Parameter Art der U/f-Regelung (Parameter PT)* Kommu- Schrittweite Werks- im Betrieb Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor...
Seite 150 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [3] Funktionsfestlegung der Digitalausgänge Art der U/f-Regelung (Parameter PT)* Kommu- Schrittweite Werks- im Betrieb Siehe Parameter nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor...
Seite 151 6. 4. 1 f173 *4: Bauformabhängige Werkseinstellungen: siehe Tabelle auf Seite G-54. *6: Werkseinstellung für TOSHIBA Frequenzumrichter mit Modellbezeichnung VF-PS1...-WN: 60 Hz und ...-WP: 50 Hz *13: Eingangsfunktionen: Einstellbereich siehe Tabelle auf Seite G-62. *15: Ausgangsfunktionen: Einstellbereich siehe Tabelle auf Seite G-65.
Seite 152 Basisparameter *1: Funktionszuweisung für Digitaleingänge: siehe Parameter F105 , F110 ... F128 (Einstellbereich auf Seite G-62). *6: Werkseinstellung für TOSHIBA Frequenzumrichter mit Modellbezeichnung VF-AS1...-WN: 60 Hz und ...-WP: 50 Hz *16: ⇒ siehe auch Bedienungsanleitung (E6581331) zur Drehmomentvorgabe.
Seite 153: Analog - Ein- Und Ausgänge
Frequenzumrichter VF-PS1 Analog – Ein- und Ausgänge Analogeingänge • Die Analogeingänge können mit 0...10 V, 0(4)...20 mA und -10...10 V (je nach Eingang) betrieben werden. Klemme CCA stellt das Bezugspotential (0V, Masse) zur Verfügung. Siehe Seite B-9 für Details. • Die Kennlinien der Analogeingänge können an die Analogsignale angepasst werden. Hierzu werden zwei Punkte auf der Kennlinie durch zwei Wertepaare vorgegeben.
Seite 154 Basisparameter *3: Schalter SW3 Positionen RR und S4 (siehe auch Seite B-12) *6: Werkseinstellung für TOSHIBA Frequenzumrichter mit Modellbezeichnung VF-AS1...-WN: 60 Hz und ...-WP: 50 Hz *16: ⇒ siehe auch Bedienungsanleitung (E6581331) zur Drehmomentvorgabe. *17: ⇒ siehe auch Bedienungsanleitung (E6581341) zu den optionalen I/O-Erweiterungen.
Seite 155 Nein ●/● ● ● f378 *6: Werkseinstellung für TOSHIBA Frequenzumrichter mit Modellbezeichnung VF-AS1...-WN: 60 Hz und ...-WP: 50 Hz *24: ⇒ siehe auch Bedienungsanleitung (E6581341) zur optionalen Erweiterungseinheit ETB004Z. [8] Start- und Stoppfrequenzen Art der U/f-Regelung (Parameter PT)* Kommu- Schrittweite...
Seite 156 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [9] Gleichstrom-Bremse Parameter Art der U/f-Regelung (Parameter PT)* Kommu- Schrittweite Werks- im Betrieb Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor konst.
Seite 157 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [10] Motorpoti: Frequenzvorgabe mit Eingangsfunktion SCHNELLER / LANGSAMER Art der U/f-Regelung (Parameter PT)* Kommu- Schrittweite Werks- im Betrieb Siehe Parameter nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung...
Seite 158 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [13] Störungsvorbeugung Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe Parameter nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor konst.
Seite 159 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [13] Störungsvorbeugung Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor konst.
Seite 160 *4: Bauformabhängige Werkseinstellungen: siehe Tabelle auf Seite G-54. *6: Werkseinstellung für TOSHIBA Frequenzumrichter mit Modellbezeichnung VF-AS1...-WN: 60 Hz und ...-WP: 50 Hz *12: Funktionszuweisung für Digitalausgänge / Relais: siehe Parameter F130 ... F138 , F168 und F169 (Einstellbereich auf Seite G-65).
Seite 161 *2: Umschaltung der Analogeingänge Strom-/Spannungssignal: siehe Parameter F108 und F109 . *3: Schalter SW3 Positionen RR und S4 (siehe auch Seite B-12) *6: Werkseinstellung für TOSHIBA Frequenzumrichter mit Modellbezeichnung VF-AS1...-WN: 60 Hz und ...-WP: 50 Hz *23: ⇒ siehe auch Bedienungsanleitung (E6581329) zur integrierten PID-Regelung.
Seite 162 Frequenzumrichter VF-PS1 Autotuning - Ablaufdiagramm Ist der Motor ein 4P-eigen- belüfteter TOSHIBA Motor? NEIN Ist die Motorleistung gleich Setzen Sie die Motorparameter gemäß den Angaben auf der Umrichterleistung? dem Typenschild ein: Typenschild Parameter Einstellung Eckfrequenz 25.0 ~ 500.0 Hz NEIN...
Seite 163 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [18] Closed-Loop Drehzahlregelung mit Inkrementalgeber-Rückführung Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert...
Seite 164 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [[21] Drehmoment-Begrenzung Schrittweite Art der U/f-Regelung (Parameter PT)* Kommu- Werks- im Betrieb Siehe (Bedienfeld / Parameter nikations- Funktion Einstellungsbereich ein- veränder- E6581301 drehzahl- U/f = Kommunikatio stellung Kapitel orientiert Motor konst.
Seite 165 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [22] Regelungsverhalten der Strom- und der Frequenzregelung Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel...
Seite 166 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [25] Schutzfunktionen Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor konst.
Seite 167 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [25] Schutzfunktionen Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor konst.
Seite 168 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [25] Schutzfunktionen Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor konst.
Seite 169 [25] Schutzfunktionen * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor konst.
Seite 170 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [26] Addieren und Multiplizieren von Drehzahlvorgaben Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel...
Seite 171 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [27] Messgrößen für Analog-/Pulsausgänge Schrittweite Art der U/f-Regelung (Parameter PT)* Kommu- Werks- im Betrieb Siehe (Bedienfeld / Parameter nikations- Funktion Einstellungsbereich ein- veränder- E6581301 drehzahl- U/f = Kommunikatio stellung Kapitel orientiert Motor...
Seite 172 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [27] Messgrößen der optionalen Analogausgänge Parameter Schrittweite Art der U/f-Regelung (Parameter PT)* Kommu- Werks- im Betrieb Siehe (Bedienfeld / nikations- Funktion Einstellungsbereich ein- veränder- E6581301 drehzahl- U/f = Kommunikatio stellung Kapitel orientiert...
Seite 173 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [28] Bedienfeld – Einstellungen Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert Motor...
Seite 174 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [28] Bedienfeld – Einstellungen; Trends speichern Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel...
Seite 175 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [28] Bedienfeld – Einstellungen: EASY-Funktionen Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe Parameter nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- drehm. U/f = Kommunikation) stellung Kapitel...
Seite 176 2: Slave (Nothalt bei Störung des Masters) ●/● ● ● 6. 38. 1 f806 (2-Draht-Schnittstelle) 3: Master (sendet Frequenz-Sollwert (Vorgabe)) 4: Master (sendet Frequenz-Istwert (Ausgangsfrequenz)) Kommunikationsprotokoll 0: TOSHIBA 0807 ●/● ● ● 6. 38. 1 f807 (2-Draht-Schnittstelle) 1: MODBUS Drehzahlverhältnis SLAVE 0: deaktiviert vgl.
Seite 177 Kommunikationsfehlern 100.0 s *6: Werkseinstellung für TOSHIBA Frequenzumrichter mit Modellbezeichnung VF-AS1...-WN: 60 Hz und ...-WP: 50 Hz *28: Parameter nur aktiv mit installierter Feldbusoption *29: ⇒ siehe auch Bedienungsanleitungen (E6581279, E6581281, E6581286, E6581288, E6581295 und E6581343) zu den Feldbusoptionen für DeviceNet, CC-Link und Profibus...
Seite 178 [29] Kommunikation (⇒ E6581315 integrierte RS485 Schnittstellen) * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel...
Seite 179 [29] Kommunikation (⇒ E6581315 integrierte RS485 Schnittstellen) * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel...
Seite 180 Frequenzumrichter VF-PS1 MY FUNCTION MY FUNCTION wird durch die Parameter F9-- im Programmiermenü des Frequenzumrichters vollständig beschrieben. [1] Logikfunktionen (Parameter F900 ... F958) • Auswertung aller Digitaleingänge und Betriebszustände (z.B. „Hochlauf beendet und Eingang XY“) • Auswertung aller Betriebswerte (z.B. „Minimalwert des Drehmoments ist größer als“) •...
Seite 181 Frequenzumrichter VF-PS1 Für die Logikfunktionen stehen sieben zweistufige Funktionsblöcke mit fester Struktur zur Verfügung. Die Eigenschaften der Elemente E1, Q1, EA2, Q2, EA3, A1 werden für jeden der Blöcke 1. – 7. durch jeweils sechs Parameterwerte festgelegt: Eingang E1 Fkt. Q1 Fkt.
Seite 182 Frequenzumrichter VF-PS1 Digitalausgänge und Relais werden folgendermaßen verwendet: Dem zu verwendenden Digitalausgang/Relais wird eine der Ausgangsfunktionen 222...252 *1 zugewiesen. Die geradzahligen Parameterwerte stehen für nicht-invertierte Ausgangsfunktionen, die ungeradzahligen für invertierte. Eines der Ausgangselemente A1, EA2 oder EA3 wird mit dem Parameterwert = 1222, 1224, ..., 1252 (nur geradzahlige Parameterwerte verwenden).
Seite 183 Frequenzumrichter VF-PS1 Analogeingänge und Betriebswerte werden folgendermaßen verwendet: Jeder analoge Eingangswert wird in einem Datenwort vorgehalten. Die Parameter-Adressen der analogen Eingangswerte sind: Kommunikationsnummer (Adresse) E1, EA2, EA3 Parameterwert Analog-Eingangswert FE35 3035 RR/S4 Analogeingang VI/II Analogeingang FE36 3036 RX Analogeingang * FE37 3037 AI1 optionaler Analogeingang *...
Seite 184 Frequenzumrichter VF-PS1 Werte von Analogausgängen können mit den Logikfunktionen nicht verändert werden. Analogausgänge können jeweils einen von vier MY FUNCTION Monitorwerten anzeigen. Diese Monitorwerte wiederum zeigen Maximal- Minimal- oder aktuelle Betriebswerte des Frequenzumrichters an: Mit den Parametern F965, F967, F969, F971 wird der gewünschte Betriebswert für die vier MY FUNCTION Monitore gewählt: 2000 ...
Seite 185 Frequenzumrichter VF-PS1 1 ST Q1: Der Zustand des Eingangs E1 wird zum Ausgang der Funktion Q1 und zum Ausgang EA2 durchgeschaltet. Q2: Das Ergebnis der Funktion Q2 wird zu den Ausgängen EA3 und A1 durchgeschaltet. Eing. E1 Fkt. Q1 Fkt. Q2 Ausg.
Seite 186 Frequenzumrichter VF-PS1 3 AND Q1: Die Eingänge E1 und EA2 werden UND-verknüpft, das Ergebnis ist am & Ausgang der Funktion Q1 verfügbar. Q2: Der Ausgang der Funktion Q1 und der Eingang EA3 werden UND-verknüpft, das Ergebnis ist am Ausgang A1 verfügbar. Eing.
Seite 187 Frequenzumrichter VF-PS1 5 OR Q1: Die Eingänge E1 und EA2 werden ODER-verknüpft, das Ergebnis ist am ≤1 Ausgang der Funktion Q1 verfügbar. Q2: Der Ausgang der Funktion Q1 und der Eingang EA3 werden ODER-verknüpft, das Ergebnis ist am Ausgang A1 verfügbar. Eing.
Seite 188: Logikfunktionen Für Betriebswerte Und Analogeingänge
Frequenzumrichter VF-PS1 Logikfunktionen für Betriebswerte und Analogeingänge Eingänge: Analogeingänge, Betriebswerte, Konstanten Ausgänge: virtuelle Digitaleingänge, Bitmerker, Digitalausgänge 7 EQ (EXNOR) Q1: Die Eingangswerte E1 und EA2 werden auf Gleichheit geprüft, das logische Ergebnis ist am Ausgang der Funktion Q1 verfügbar. Q2: Der Ausgangswert der Funktion Q1 und der Eingangswert EA3 werden auf Gleichheit geprüft, das logische Ergebnis ist am Ausgang A1 verfügbar.
Seite 189 Frequenzumrichter VF-PS1 9 GT Q1: Wenn der Eingangswert E1 größer als EA2 ist, ist das logische Ergebnis = 1 am Ausgang der Funktion Q1 verfügbar. Q2: Wenn der Ausgangswert der Funktion Q1 größer als der Eingangswert EA3 ist, ist das logische Ergebnis = 1 ist am Ausgang A1 verfügbar. Eing.
Seite 190 Frequenzumrichter VF-PS1 11 LT Q1: Wenn der Eingangswert E1 kleiner als EA2 ist, ist das logische Ergebnis = 1 am Ausgang der Funktion Q1 verfügbar. Q2: Wenn der Ausgangswert der Funktion Q1 kleiner als der Eingangswert EA3 ist, ist das logische Ergebnis = 1 ist am Ausgang A1 verfügbar. Eing.
Seite 191: Erweiterte Funktionen
Frequenzumrichter VF-PS1 13 ASUB Q1: Der Differenzbetrag Eingangswerte E1 und EA2 ist am Ausgang der Funktion Q1 verfügbar. Q2: Der Differenzbetrag des Ausgangswerts der Funktion Q1 und des Eingangswerts EA3 ist am Ausgang A1 verfügbar. Die Vergleichsfunktion 13 ASUB liefert Eing.
Seite 192 Frequenzumrichter VF-PS1 14 ON TIMER (Einschaltverzögerung) Q1: Der Ausgang von Q1 wird geschaltet, nachdem E1 für die mit EA2 angegebene Zeit (Festwert) aktiv war . Q2: Der Ausgang A1 wird geschaltet, nachdem der Eingang von Q2 für die mit EA3 angegebene Zeit (Festwert) aktiv war . Fünf verschiedene Zeit-Festwerte (0,01 …...
Seite 193 Frequenzumrichter VF-PS1 16 CNT1 (Zähler1) 17 CNT2 (Zähler2) Q1: Der Ausgang von Q1 wird nach dem n-ten Wechsel 0!1 des Eingangs E1 geschaltet und bleibt aktiv, bis EA2 aktiv wird. Q2: Der Ausgang A1 wird nach dem n-ten Wechsel 0!1 des Ausgangs von Q1 geschaltet und bleibt aktiv, bis EA3 aktiv wird.
Seite 194 Frequenzumrichter VF-PS1 19 SET Q1: Der Ausgang EA2 wird geschaltet, wenn Eingang E1 von 0!1 wechselt und bleibt aktiv, bis der Umrichter zurückgesetzt wird oder die Funktion 20 RESET auf den Ausgang angewendet wird. 1EA1= 2EA2 Q2: Der Ausgang EA3 wird geschaltet, wenn der Ausgang der Funktion Q1 von 1E1 (SET) 0!1 wechselt und bleibt aktiv, bis der Umrichter zurückgesetzt wird oder die Funktion 20 RESET auf den Ausgang angewendet wird.
Seite 195 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [30] MY FUNCTION (integrierte SPS) Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert...
Seite 196 [30] MY FUNCTION (integrierte SPS) * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert...
Seite 197 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [30] MY FUNCTION (integrierte SPS) Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert...
Seite 198 [30] MY FUNCTION (integrierte SPS) * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert...
Seite 199 * bei Vektorregelung ohne/mit Rückführung (●= Parameter aktiv; = nicht relevant) [30] MY FUNCTION (integrierte SPS) Parameter Kommu- Schrittweite Werks- im Betrieb Art der U/f-Regelung (Parameter PT)* Siehe nikations- Funktion Einstellungsbereich (Bedienfeld / ein- veränder- E6581301 drehzahl- U/f = Kommunikation) stellung Kapitel orientiert...
Seite 200 [Standardanzeige] * bei Vektorregelung ohne/mit Rückführung (●= Anzeige aktiv; = nicht aktiv) Kommuni- letzen Wert Art der U/f-Regelung (Parameter PT)* Siehe Monitorebene Analog- kations- Beschreibung Einheit bei Störung E6581301 drehzahl- Permanent- U/f = Anzeige ausgabe erhalten Kapitel orientiert magnetmotor quadr./ konst. Standardanzeige F710 FE00...
Seite 201 * bei Vektorregelung ohne/mit Rückführung (●= Parameterwert aktiv; = nicht relevant) [Messwerte für die Analog-/Pulsausgänge und Monitoranzeige 1/2] Analog-/ Monitoranzeige letzen Wert Art der U/f-Regelung (Parameter PT)* Siehe Pulsausgänge Funktion Einheit bei Störung E6581301 Parameter- Kommuni- Parameter- Kommuni- drehzahl- Permanent- U/f = erhalten Kapitel...
Seite 202 * bei Vektorregelung ohne/mit Rückführung (●= Parameterwert aktiv; = nicht relevant) [Anzeige der Funktionsauswahl für die FM/AM-Klemmen mit Pulsausgang 2/2] Analog-/ Monitoranzeige letzen Wert Art der U/f-Regelung (Parameter PT)* Siehe Pulsausgänge Funktion Einheit bei Störung E6581301 Parameter- Kommuni- Parameter- Kommuni- drehzahl- Permanent- U/f =...
Seite 203 [Eingangsfunktionen für Digitaleingänge 1/3] * (●= Parameterwert aktiv; = nicht relevant) Parameterwert Art der U/f-Regelung (Parameter PT)* Siehe Funktion CMOD = 1 * F106 = 1 * E6581301 positive negative drehzahl- U/f = Kapitel Logik Logik orientiert Motor konst. ohne Funktion ●/●...
Seite 204 * (●= Parameterwert aktiv; = nicht relevant) Eingangsfunktionen für Digitaleingänge 2/3] Parameterwert Art der U/f-Regelung (Parameter PT)* Siehe Funktion CMOD = 1 * F106 = 1 * E6581301 positive negative drehzahl- U/f = Kapitel Logik Logik orientiert Motor konst. 28/29 U/f- Kennlinie U/f- Kennlinie vlV,...
Seite 205 * (●= Parameterwert aktiv; = nicht relevant) [Eingangsfunktionen für Digitaleingänge 3/3] Parameterwert Art der U/f-Regelung (Parameter PT)* Siehe Funktion CMOD = 1 * F106 = 1 * E6581301 positive negative drehzahl- U/f = Kapitel Logik Logik orientiert Motor konst. Wattmeteranzeige löschen ●/●...
Seite 206 * (●= Parameterwert aktiv; = nicht relevant) [Ausgangsfunktionen für Relais und Digitalausgänge 1/3] Parameterwert Art der U/f-Regelung (Parameter PT)* Siehe Schaltzustand ist EIN, wenn... E6581301 positive negative drehzahl- U/f = Kapitel Logik Logik orientiert Motor konst. Frequenz ≥ untere Frequenzgrenze LL (vgl. auch Parameter F256) ●/●...
Seite 207 * (●= Parameterwert aktiv; = nicht relevant) [Ausgangsfunktionen für Relais und Digitalausgänge 2/3] Parameterwert Art der U/f-Regelung (Parameter PT)* Siehe Schaltzustand ist EIN, wenn... E6581301 positive negative drehzahl- U/f = Kapitel Logik Logik orientiert Motor konst. LOC/ AUS: Befehlsvorgabe über Bedienfeld/-teil ●/●...
Seite 208 [Ausgangsfunktionen für Relais und Digitalausgänge 3/3] * (●= Parameterwert aktiv; = nicht relevant) Siehe Parameterwert Schaltzustand ist EIN, wenn... Art der U/f-Regelung (Parameter PT)* E6581301 Kapitel positive negative drehzahl- U/f = Logik Logik orientiert Motor konst. Wartungsintervall-Warnung ●/● ● ● ●/●...
Seite 209 leistungsabhängige Werkseinstellungen Spannungs- Spannung Hoch-/R.- Takt- Widerstand Zulässige Wartezeit des Motor Motor – Motor – Motor – anhebung bei Eckfr. laufzeiten Frequenz wert der Belastung Umrichters vor Motor Nenn- konstante 1 konstante 2 konstante 3 Motor – für Bremswider der Brems- Umschaltung Nenn- Motor...
Seite 210: Spezifikationen
Frequenzumrichter VF-PS1 8. Spezifikationen Wert Spezifikation 200V-Klasse Nennleistung [kW] 0,75 3,7/4,0 18,5 eines 4-poligen [PS] Motors VFPS1- Modell 2004PL 2007PL 2015PL 2022PL 2037PL 2055PL 2075PL 2110PM 2150PM 2185PM 2220PM 2300PM 2370PM 2450PM Ausgangs- Leistung [kVA] (Anm. 1) Ausgangsstrom 17,5 27,5 [A] (Anm.
Seite 211 Frequenzumrichter VF-PS1 2) Standard-Spezifikation (größere Leistungen) (Anm. 1) Wert Spezifikation 200V-Klasse Nennleistung [kW] eines 4-poligen [PS] Motors VFPS1- Modell 2550P 2750P 2900P Ausgangs- Leistung [kVA] (Anm. 2) Ausgangs- strom [A] Ausgangs- Dreiphasig 200 V~240 V (Die maximale Ausgangsspannung entspricht der Eingangsspannung.) spannung Überlast- 120% für 1 Minute, 135% für 2 Sekunden...
Seite 212 Frequenzumrichter VF-PS1 3) Allgemeine Spezifikation Wert Spezifikation Steuerungsart Sinusbewertete Pulsweitenmodulation (PWM) Ausgangs- Regelung mit Spannungs-Rückführung. Spannungsregelung Umschaltbar zwischen automatischer / festgelegter / ohne Regelung Einstellbar von 0,01 bis 500 (1000) Hz. Ausgangsfrequenz Werkseitige max. Frequenzvorgabe von 0,01 bis 60 Hz. 0,01 Hz: Einstellung über Bedienfeld (60 Hz), Frequenzvorgabe 0,02 Hz: analog Eingabe (60 Hz, 11 Bit / 0 bis 10 VDC)
Seite 213 Frequenzumrichter VF-PS1 Wert Spezifikation “Soft-Stall”-Regelung während Betrieb, Überlastgrenze, Überlast, Unterspannung auf der Alarm Netzeingangsseite, Unterspannung im Zwischenkreis, Einstellungsfehler, Wiederanlauf, obere Frequenzgrenze/untere Frequenzgrenze Überstrom, Überspannung, Übertemperatur, Ausgangskurzschluss, Erdungsfehler, Umrichter-Überlast, Detaillierte Einschaltüberstrom Netz- und Motorseite, EEPROM-, RAM- und ROM-Fehler, Übertragungsfehler, Störungs- (Überstrom/Überlast Bremswiderstand), (Nothalt), (Unterspannung), (Unterstrom), (Drehmoment), ursachen (Motorüberlast), (Phasenausfall ausgangsseitig) Die Werte in den Klammen können ausgewählt werden.
Seite 214: Abmessungen Und Gewicht
Frequenzumrichter VF-PS1 Abmessungen und Gewicht ■ Frequenzumrichter-Abmessungen und -Gewicht Maße (mm) Spannungs- Nennleistung Gewicht (kg) Umrichter bildung klasse des Motors VFAS1-2004PL 0.75 VFAS1-2007PL VFAS1-2015PL VFAS1-2022PL 3.7/4.0 VFAS1-2037PL VFAS1-2055PL VFAS1-2075PL VFAS1-2110PM VFAS1-2150PM 200V 18.5 VFAS1-2185PM VFAS1-2220PM VFAS1-2300PM VFAS1-2370PM VFAS1-2450PM VFAS1-2550P (680) (59) VFAS1-2750P 1022...
Seite 215: Äußere Abmessungen
Frequenzumrichter VF-PS1 ■ Äußere Abmessungen (Einbaumaße) (Einbaumaße) Abbildung A Abbildung B (Einbaumaße) (Einbaumaße) Abbildung C Abbildung D (Einbaumaße Einbaumaße Abbildung E Abbildung F...
Seite 216 Frequenzumrichter VF-PS1 (Einbaumaße) (Einbaumaße) Abbildung G Abbildung H (Einbaumaße) (Einbaumaße) Abbildung I Abbildung J...
Seite 217 Frequenzumrichter VF-PS1 (Einbaumaße) (Einbaumaße) Abbildung K Abbildung L (Einbaumaße) (Einbaumaße) Abbildung M Abbildung N...
Seite 218 Frequenzumrichter VF-PS1 Bremschopper (optional) (Einbaumaße) (Einbaumaße) Abbildung O Bremschopper (optional) (Einbaumaße) (Einbaumaße) Abbildung P...
Seite 220: Störungsursachen Und -Behebung
•Die Last ist in unsachgemäßem *OC3P Drehzahl Zustand. [Anm.] OC1P, OC2P, OC3P •Ein Element des Leistungsteils ist •Wenden Sie sich an Ihren TOSHIBA-Händler. andere als die o. g. defekt. •Prüfen Sie den Betrieb des Lüfters. Ursachen •Übertemperaturschutz ist aktiviert. •Prüfen Sie F620 (Betrieb des Lüfters).
Seite 221 •Der Ausgangsstrom fiel unter die •Prüfen Sie die Unterstromansprechschwelle Unterstrom- Unterstromansprechschwelle (f611). ansprech- -Störungserkennung. •Wenden Sie sich an Ihren TOSHIBA-Händler bei schwelle korrekter Einstellung. •Die Eingangsspannung (im •Prüfen Sie die Eingangsspannung. Leistungsteil) ist zu gering. •Aktivieren Sie Uu5 (Wiederanlauf) und Uuc •Kurzzeitiger Spannungsausfall...
Seite 222 •EEPROM-Fehler 1. •Schalten Sie den Umrichter aus und wieder ein, EEPROM- Sollte er danach nicht einwandfrei sein, wenden EEP1 Störung 1 Sie sich bitte an Ihren TOSHIBA-Händler. •EEPROM-Fehler 2.. •Wenden Sie sich an Ihren TOSHIBA-Händler. EEP2 EEPROM-Fehler 2 •EEPROM-Fehler 3.
Seite 223 Umrichter. •P24 Überstrom Prüfen Sie die Verbindung von Klemme P24 mit CC oder CCA. Abnormale CPU2 •Ein Fehler entsteht während der •Wenden Sie sich an Ihren TOSHIBA-Händler. Kommu- CPU2 Kommunikation. E-19 nikation Fehler bei •Fehler bei der Überwachung der •Wenden Sie sich an Ihren TOSHIBA-Händler.
Seite 224 Frequenzumrichter VF-PS1 Warnmeldungen: Im Folgenden finden Sie Warnmeldungen (ohne Fehlermeldung) Warn- Beschreibung Mögliche Ursachen Behebung meldung •Der Umrichter ist im Vorgang des •Der Umrichter läuft normal, wenn er nach einigen Autom. Wieder- Wiederanlaufs. Sekunden automatisch wieder anläuft. Vorsicht, rTry anlauf •Ein kurzzeitiger Stopp tritt auf.
Seite 225: Störungsquittierung
Frequenzumrichter VF-PS1 Voralarm-Anzeige Voralarm Beschreibung Mögliche Ursachen Behebung meldung Überstrom-Voralarm s. Überstrom OC s. Überstrom OC Überspannungs- s. Überspannung OP s. Überspannung OP Voralarm. Erreichen P leuchtet, während PBR ausgeführt wird. P leuchtet, während PBR ausgeführt wird. PBR-Betriebslevels Überlast- Siehe Ol1 und Ol2 (Überlast). Siehe Ol1 und Ol2 (Überlast).
Seite 226 Spannung spannung und Schütz. LED- Anzeige? d. richtigen Wert? Wenden Sie sich an Ihre TOSHIBA-Vertriebsnieder- lassung. Wird MOFF angezeigt? Unterspannung im Haupkreis. Prüfen Sie die Eingangsspannung. Bei Anschluss einer DC-Drossel prüfen Sie die Verdrahtung. ⇒ Eingangsspannung in Monitorebene, siehe Kapitel 8.2.1.
Seite 227: Prüfen Weiterer Störungsursachen
Frequenzumrichter VF-PS1 Prüfen weiterer Störungsursachen In der folgenden Liste finden Sie weitere Angaben zu Problemen, Ursachen und Problembehandlung. Problem Ursache und Problembehandlung Der Motor läuft in die •Kehren Sie die Phasen der Ausgangsklemmen U, V und W um. falsche Richtung. •Kehren Sie das Vorwärts-/Rückwärtslauf-Signal der Klemmen vom externen Eingabegerätes um.
Seite 230: Technische Änderungen Vorbehalten
Technische Änderungen vorbehalten...

Toshiba VF PS1 Produkthandbuch

1 Lieferumfang

3 Bedienungsgrundlagen

4 Programmierung

5 Basisparameter

6 Überwachung der Betriebsgrößen

7 Parameterliste

8 Spezifikationen

9 Störungsursachen und -Behebung

Quicklinks

Verwandte Anleitungen für Toshiba VF PS1

Inhaltszusammenfassung für Toshiba VF PS1

Inhaltsverzeichnis
