Inhaltszusammenfassung für Strong SRT 7100

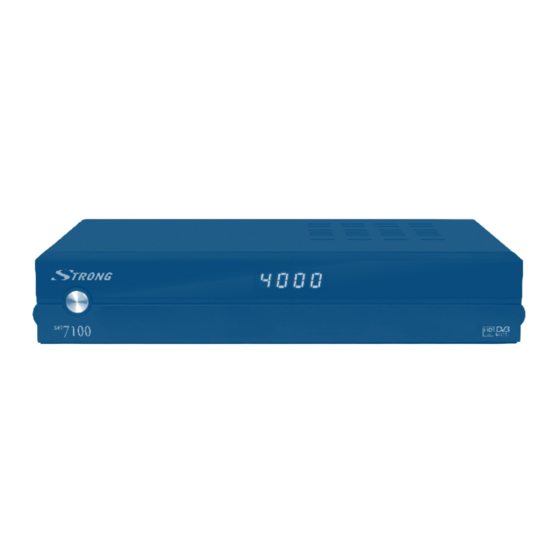

- Seite 1 Digital High Definition Satellite Receiver SRT 7100 Bedienungsanleitung...
- Seite 2 Fig. 1 Fig. 2 Fig. 3...
- Seite 3 SCART Fig. 4 HDMI Fig. 5 Fig. 6...
-
Seite 4: Inhaltsverzeichnis
7.5 Spiele 8.0 FeHleRBeHeBung 9.0 TecHnIScHe SPezIFIKATIonen STRong declares that this item complies with the basic requirements and other relevant regulations of directives ce 2004/108/eec and 73/23eec; RoHS 2002/95eec Subject to alterations. In consequence of continuous research and development technical specifications, design and appearance of products may change. -
Seite 5: Einleitung
PART 2 • Deutsch 1.0 eInleITung 1.1 Allgemeine Sicherheitsmaßnahmen BeTReIBen SIe IHRen ReceIveR nIcHT: In einem geschlossenen oder unzureichend belüfteten Schrank, unmittelbar auf oder unter anderen Geräten und wenn die Lüftungsschlitze des Gehäuses abgedeckt sind. SeTzen SIe IHRen ReceIveR unD DAS zuBeHöR FolgenDem nIcHT AuS: Direkter Sonneneinstrahlung oder anderen Geräten, die Hitze abstrahlen;... -
Seite 6: Lagerung
PART 2 • Deutsch Bitte beachten Sie, dass Sie nur Anschluss- und Verlängerungskabel verwenden, die für die „ „ gesamte Leistungsaufnahme aller angeschlossenen Geräte ausreichend bemessen sind. Stellen Sie sicher, dass Ihre örtliche Netzspannung mit der auf dem Typenschild Ihres Receivers angegebenen übereinstimmt. -
Seite 7: Zubehör
„ Sie für die Aufnahmen verwenden, zu speichern. Machen Sie vor der Verwendung mit dem Receiver immer ein Backup Ihrer Daten. STRONG übernimmt keine Haftung für Verlust oder Beschädigung von Daten oder deren Folgeschäden. Um eine gute Performance des Speichermediums gewährleisten zu können, sollte dieses „... -
Seite 8: Fernbedienung
PART 2 • Deutsch 5. S/PDIF Zum Anschluss (digitales Audiosignal) an eine HiFi- oder Heimkino-Anlage, die über einen entsprechenden Audio- Eingang verfügt 6. vIDeo (RcA) Zum Anschluss (analoges Videosignal) an Ihren Fernseher od. Videorekorder mittels Cinch (RCA) Kabel 7. Tv ScART Zum Anschluss Ihres Receivers an Ihren Fernseher mittels SCART-Kabel 8. -
Seite 9: Anschlüsse
PART 2 • Deutsch 16. v.F Zeigt das aktuelle Video Format (Auflösung – HDMI) bzw. Auswahl der Videoeinstellungen 17. P+ / P- Zur Programmwahl (voriges/nächstes Programm). In allen Listen: Seitenweise blättern 18. Rcl/RoT Im TV Modus: Wechsel zwischen d. zwei letzten gewählten Kanälen. -
Seite 10: Anschluss Mittels Diseqc 1.0 Schalter
Signal von guter Qualität ist. Haben Sie hierzu Fragen, wenden Sie sich an Ihren lokalen Service od. Fachhändler. Sie können auch gerne ein Mail an unseren Support schicken (über www.strong.tv ). Nach Anschluss aller notwendigen Kabel überprüfen Sie deren festen Sitz und stecken Sie den Netzstecker ein. -
Seite 11: Sprachauswahl
PART 2 • Deutsch 4.1 Sprachauswahl Nach der ersten Inbetriebnahme des Gerätes wird die Sprachauswahl angezeigt. Wählen Sie die gewünschte Sprache mit den pq Tasten und drücken Sie oK zur Bestätigung. Danach gelangen Sie zum Installations Assistenten, welcher eine kurze Beschreibung der wichtigsten Tasten zur Navigation innerhalb des Menüs bereitstellt. -
Seite 12: Kanaleinstellungen
Einstellungen. 5.0 KuRzAnleITung Wir bei STRONG verstehen, dass Sie es kaum erwarten können Ihren neuen HD Receiver in Betrieb nehmen zu können. Trotzdem empfehlen wir Ihnen die ganze Bedienungsanleitung zu lesen, um den vollen Umfang der Funktionen ausschöpfen zu können. Die folgende Kurzanleitung erklärt die... -
Seite 13: Audio Sprache
PART 2 • Deutsch Die Kanalliste verfügt über eine Filter Funktion, die es Ihnen ermöglicht einen Kanal mittels des ersten Buchstabens zu finden. Mit der RoTen Taste wird das Alphabet angezeigt, worin Sie mit pq einen Buchstaben wählen können. Mit oK wird der Filter dann übernommen. Weitere Funktionen innerhalb der Kanalliste: TV/R: Schaltet zwischen der TV und Radio Kanalliste. -
Seite 14: Untertitel
PART 2 • Deutsch Tipp: Bitte beachten Sie, dass bei Anschluss über HDMI Kabel kein TXT an den Fernseher durchgeschleift wird! 6.5 untertitel Einige Kanäle strahlen DVB Untertitel aus. Drücken Sie SUB im TV Modus um die Liste der verfügbaren Untertitel anzuzeigen. -
Seite 15: Timeshift
USB 2.0-Festplatte an den Receiver anzuschließen. Aufnahmen von HD Signalen benötigen sehr hohe Aufnahmegeschwindigkeiten. Die einwandfreie Funktion ist deshalb abhängig von den verwendeten Speichermedien. STRONG kann nicht für verwendete Speichermedien und eine einwandfreie Wiedergabe der über Timeshift aufgenommenen Kanäle aufgrund hoher Datenraten garantieren. -
Seite 16: Automatischer Suchlauf
PART 2 • Deutsch 7.1.2 Automatischer Suchlauf Mit Hilfe dieses Menüs können Sie einen automatischen Suchlauf, auf einen oder mehreren Satelliten durchführen. Auf der linken Seite sind alle Satelliten aufgelistet. Verwenden Sie pq zur Auswahl des/der Satelliten auf dem/denen ein Suchlauf durchgeführt werden soll und mit oK können Sie den gewählten Satelliten markieren bzw. -
Seite 17: Satellit Bearbeiten
PART 2 • Deutsch 7.1.4 Satellit bearbeiten Dieses Menü ermöglicht Ihnen die Bearbeitung von Satelliten und deren Transpondern. Auf der linken Seite sind alle Satelliten aufgelistet. Auf der rechten Seite wird die zugehörige Transponderliste angezeigt. Bearbeitung eines vorhandenen Satelliten Verwenden Sie pq um den Satelliten, den Sie bearbeiten wollen zu wählen. Drücken Sie die BlAue Taste um die Daten des Satelliten bearbeiten zu können. -
Seite 18: Tv-Einstellungen
PART 2 • Deutsch Haben Sie alle Daten entsprechend geändert drücken Sie eXIT um das Menü zu verlassen. Es wird eine Meldung zum Speichern der Änderungen eingeblendet, bestätigen Sie mit oK zum Speichern oder drücken Sie eXIT zum Abbrechen. 7.2.2 Tv einstellungen In diesem Menü... -
Seite 19: Kindersicherung
PART 2 • Deutsch Sommerzeit: Setzen Sie die Einstellung entsprechend der Jahreszeit Ein oder Aus. Auto Standby: Ist eine neue Funktion die Ihnen erlaubt Energie zu sparen. Sie können eine Zeit einstellen, nach der der Receiver automatisch in Standby schaltet, wenn keine Bedienung erfolgte. Mögliche Einstellungen: 01:00 ~ 06:00h oder Deaktiviert. -
Seite 20: Kanal
PART 2 • Deutsch 7.3 Kanal Dieses Menü ermöglicht Ihnen verschiedenste Einstellungen zur Kanalorganisation und auch den Zugang zu Ihren Dateien auf dem USB Speichermedium, sowie die Einstellungen des Timers. Es besteht aus den folgenden Untermenüs: Sortieren&Bearbeiten, Favorit, Multimedia und Timer. Mit pq wählen Sie das entsprechende Untermenü... - Seite 21 Die Formatierung löscht alle Dateien auf Ihrem Speichermedium. STRONG übernimmt keine Haftung für beschädigte oder verlorene Daten! Die Formatierung kann nur auf USB Festplatten gewährleistet werden und STRONG kann auch nicht für die einwandfreie Funktion aller USB Speichermedien garantieren! Wiedergabe von aufgenommenen Sendungen Alle aufgenommenen Sendungen werden im Unterordner DVR abgespeichert.
- Seite 22 PART 2 • Deutsch Mit den : " Tasten können Sie die Liste der sonstigen möglichen Operationen, innerhalb der Wiedergabe, aufrufen. Verwenden Sie die angezeigten Tasten für diese Funktionen. Fotos anzeigen Wählen Sie eine entsprechende Datei aus und drücken Sie oK zum Ansehen. Verwenden Sie die gelBe Taste um die Slideshow Einstellungen aufzurufen.
-
Seite 23: System
Werkseinstellungen. 7.4.1 Systeminformation Zeigt Informationen zu Ihrem Gerät, unter anderem die installierte SW, das Modell und unsere Webadresse www.strong.tv Diese Informationen können unter Umständen von einem Servicemitarbeiter abgefragt werden. Drücken Sie eXIT zum Beenden. 7.4.2 uSB update Diese Funktion ermöglicht ein Update der Software über USB. Weiters kann ein Backup der Kanalliste abgespeichert werden. -
Seite 24: Werkseinstellungen
PART 2 • Deutsch 7.4.4 Werkseinstellungen Durch die Werkseinstellungen wird der Receiver auf die Grundeinstellungen zurück gesetzt. Alle gespeicherten Einstellungen und Kanäle gehen dadurch verloren! Um den Receiver zurück zu setzten, geben Sie bitte Ihren PIN Code ein (Werksseitiger PIN: 0000). Nach der Werkseinstellung startet der Receiver mit der Erstinstallation. -
Seite 25: Technische Spezifikationen
PART 2 • Deutsch Symptom ursache Behebung Fernbedienung funktioniert Die Batterien der Fernbedienung sind leer, Kontrollieren Sie, ob die Batterien richtig nicht falsch oder nicht eingesetzt. eingelegt sind. Tauschen Sie alle Batterien durch neue aus. Das USB Speichergerät wird Falsch formatiert. Formatieren Sie das USB Gerät durch den nicht erkannt. - Seite 26 PART 2 • Deutsch System und Speicherkapazität: Prozessor: STi 7111 Flash Speicher: 8 Mbyte SDRAM: 256 Mbyte Anschlüsse SAT IN SAT OUT HDMI TV SCART (RGB, CVBS, Audio L/R Ausgang mit Lautstärkeregelung) RCA Ausgang - Audio L/R und CVBS Video S/PDIF: Koaxialer Ausgang IR Empfänger Eingang USB 2.0, Type A Connector...
- Seite 28 PART 2 • Deutsch...
