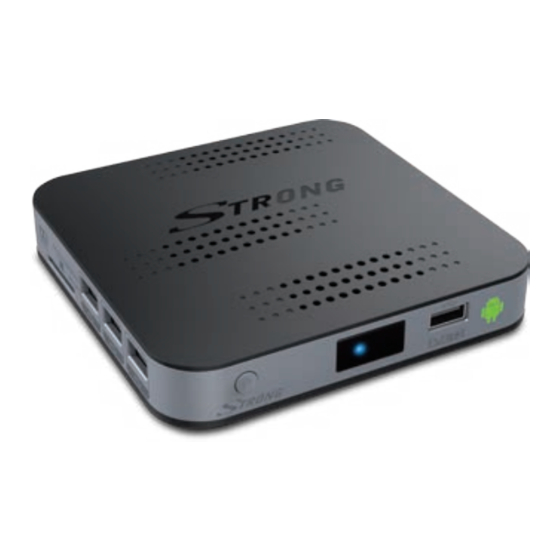

Hybrid Terrestrial Android HD Receiver
SRT 2221
User Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale d'uso
Manual del Usuario
Manual do Utilizador
USB
share
recording
contents
video
Free-To-Air
streaming
channels
Bruksanvisning
Instrukcja obsługi
Návod k obsluze
Használati útmutató
Посібник користувача
Ръководство за употреба
Version 4.4.2
Werbung
Verwandte Anleitungen für Strong SRT 2221
Inhaltszusammenfassung für Strong SRT 2221
- Seite 1 Hybrid Terrestrial Android HD Receiver SRT 2221 User Manual Bruksanvisning Bedienungsanleitung Instrukcja obsługi Manuel d'utilisation Návod k obsluze Manuale d'uso Használati útmutató Manual del Usuario Посібник користувача Manual do Utilizador Ръководство за употреба video Free-To-Air share Version 4.4.2 recording streaming...
- Seite 2 Optical 12 V S/PDIF 1.5 A, 18 W max. 50 mA max. ANT OUT Hybrid Terrestrial Android HD Receiver SRT 2221 USB: 5 V 500 mA max.
- Seite 3 12 V S/PDIF 1.5 A, 18 W max. 50 mA max. ANT OUT Optical 12 V S/PDIF 1.5 A, 18 W max. 50 mA max. ANT OUT Hybrid Terrestrial Android HD Receiver SRT 2221 USB: 5 V 500 mA max.
- Seite 4 Supplied by STRONG & Co, Japan Represented by STRONG Ges.m.b.H. Franz-Josefs-Kai 1 1010 Vienna Austria Email: support_at@strong.tv 11 May 2017 18:13...
- Seite 5 LICENSES THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NONCOMMERCIAL USE OF A CONSUMER TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON- COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED TO PROVIDE AVC VIDEO.
- Seite 6 Spezifikationen, Form und Aussehen der Produkte ändern. Android und Google Wallet sind Marken von Google Inc. Wi-Fi ist eine eingetragene Marke der Wi-Fi Alliance®. Skype ist eine Marke von Skype und STRONG ist nicht angehörig, gesponsert, genehmigt oder anderweitig von/mit der Skype-Unternehmensgruppe verbunden. HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.
- Seite 7 1.0 EINLEITUNG Vielen Dank, dass Sie sich für unseren Android-Receiver entschieden haben. Er wurde nach den neuesten Erkenntnissen und Entwicklungen hergestellt und bietet Ihnen umfangreiche Unterhaltung sowie große Vielseitigkeit. Wir wünschen Ihnen spannende Unterhaltung sowohl in der Android-Welt als auch auf dem herkömmlichen Empfangsweg! Viel Spaß bei der Nutzung zweier Welten! 1.1 Allgemeine Sicherheitsmaßnahmen Betreiben Sie Ihren Receiver nicht: In einem geschlossenen oder unzureichend belüfteten Schrank, unmittelbar auf oder unter...
- Seite 8 Lesen Sie in der Bedienungsanleitung Ihres Fernsehers und Ihrer Antenne nach, wie Sie das „ „ HDMI-Kabel anschließen. Die Bedienungsanleitung auf unserer Website www.strong.tv enthält alle Hinweise, damit Sie Ihren Receiver anschließen können. Folgende Symbole werden verwendet: Achtung Wichtiger Warnhinweis.
- Seite 9 „ „ Sie für Aufnahmen verwenden, zu speichern. Machen Sie vor der Verwendung mit dem Receiver immer ein Backup Ihrer Daten. STRONG übernimmt keine Haftung für Verlust oder Beschädigung von Daten oder deren Folgeschäden. 2.0 IHR RECEIVER 2.1 WERKSSEITIGER PIN-CODE: 1234 2.2 Vorderseite...
- Seite 10 3. S/PDIF Zum Anschluss Ihres digitalen Dolby Verstärkers 4. LAN Zum Anschluss eines Netzwerkkabels für die Verbindung zum Internet 5. HDMI Zum Anschluss des Receivers an Ihren Fernseher mit HDMI-Kabel 6. Power Zum Anschluss des mitgelieferten 12 V Adapters 2.4 Seitenansicht Fig.
- Seite 11 25. u/2 Aktiviert/Deaktiviert Timeshift im TV Modus, Wiedergabe / Pausieren im Multimedia-Modus 26. 3 Beendet die Wiedergabe von Multimedia-Dateien im Multimedia- Modus 27. 8 Schneller Vorlauf während der Wiedergabe. 28. STANDARD QWERTY TASTATUR 2.6 Batterien einlegen Fig. 5 Vor dem ersten Einsatz der Fernbedienung entfernen Sie die Abdeckung von der Fernbedienung und legen Sie die beiden inkludierten AAA-Batterien entsprechend der abgebildeten Polarität (+/–) ein.
- Seite 12 nicht korrekt sein. In diesem Fall müssen Sie den USB-Dongle mit der Fernbedienung manuell synchronisieren: Entfernen Sie den USB-Dongle vom USB-Port der IP Box. 1. Stellen Sie sicher, dass der Receiver eingeschaltet ist. 2. Entfernen Sie die Batterien aus der Fernbedienung und legen Sie sie wieder hinein. Die LED auf der Fernbedienung beginnt zu blinken.
- Seite 13 3.3 Verbinden mit dem Internet Fig. 8 a.: Verbinden Sie ein Ende eines CAT5 oder höherwertigen Kabels, an die mit LAN gekennzeichnete Buchse Ihres Receivers und das andere Ende an den RJ45 Anschluss Ihres Switches, Routers oder Modems. Werksseitig ist das Gerät schon auf Auto (DHCP) gesetzt um die IP Adresse und DNS automatisch zu erkennen.
- Seite 14 *Nicht im Lieferumfang enthalten. Hinweis Bitte besuchen Sie unsere Website www.strong.tv für Informationen über unterstützte Webcam-Modelle. 4.0 ERSTINSTALLATION Stellen Sie sicher, dass Ihr Receiver mit allen benötigten Anschlüssen verbunden ist. Sollten Sie hierzu Fragen haben, wenden Sie sich an den unseren Service oder einen Fachhändler. Wir empfehlen Ihnen, die Erstinstallation auf jeden Fall durchzuführen.
- Seite 15 Landes Einstellung : Wählen Sie Ihre Region. Bildgröße: Wählen Sie Voll für die offizielle Größe oder Auto, um die Größe auf den Bildschirm anzupassen. Anzeige Senderwechsel: Wählen Sie Schwarzes Bild für ein schwarzes Bild, während Sie zwischen Kanälen zappen. Wählen Sie Standbild für das zuletzt gesehene Bild, während Sie zwischen Kanälen zappen.
- Seite 16 Hinweis Der Android Teil bleibt gleich und wird nicht auf die Werkseinstellungen zurückgesetzt. Wiederherstellung der Android Werkseinstellungen kann im Menü Android Systemeinstellungen durchgeführt werden. Dort wird alles, einschließlich DTV, zurückgesetzt. 5.0 VERWENDUNG DER ANDROID-PLATTFORM Nach dem Einschalten startet Ihr Receiver im Android-Hauptmenü. Am unteren Rand befinden sich die Symbole zur direkten Auswahl, welche weiterhin in jedem, der links und rechts verfügbaren Fenster, sichtbar bleiben.
- Seite 17 USB-Speichermedien, oder aus dem Internet heruntergeladen), sollten Sie ein neues Speichermedium angeschlossen haben so klicken Sie auf das weitere Optionen Symbol und wählen dann Aktualisieren um auch Bilder von diesem Gerät ansehen zu können. 1. Mit pq, tu oder mit einem Mausklick wählen Sie einen Ordner bzw. drücken Sie OK darauf. 2.
- Seite 18 5.6 S Link Diese Funktion ermöglicht Ihnen die Anzeige bzw. den gewünschten Inhalt von einem Gerät, welches im Stande ist seinen Bilschirm/Inhalt, auf Ihren Receiver zu übertragen z.B. für Präsentationen oder Diashows etc. Mit pq tu wählen Sie das S Link Symbol im Android-Modus und drücken OK zum Öffnen. Nehmen Sie nun Ihr Smartphone, Tablet oder Notebook und schalten Sie die entsprechende Funktion ein.
- Seite 19 7. Wenn Sie die gesuchte App gefunden haben, fahren Sie wie oben in den Schritten 3. Und 4. beschrieben fort. Hinweis Manche Apps werden z.B. nur für Touchscreens entwickelt andere funktionieren nur mit einem GPS Signal, deswegen kann STRONG in keiner Weise für die Funktionen und Kompatibilität zu allen Apps garantieren. 5.7.2 Google Wallet Konto Wenn Sie Apps, Spiele oder Musik etc.
- Seite 20 Geräten zu verbinden. Sie können hier auch den angezeigten Namen Ihres Android- Receivers Strong ändern. Verwenden Sie Suche um ein verfügbares Gerät zu suchen (diese muss aber vorher für andere Geräte sichtbar gemacht werden) und mit Datei können Sie den Verlauf, von über Bluetooth übertragenen Dateien, aufrufen.
- Seite 21 Gerade Geräte wie dieser Android-Receiver brauchen von Zeit zu Zeit ein Update um auf aktuellem Stand zu bleiben (Aktualisierungen von Treibern, Protokolle, Kompatibilitäten etc.). Ob eine verbesserte Softwareversion zur Verfügung steht, können Sie auf unserer Website www.strong. tv sehen, dort können Sie Ihr Modell wählen und bei Verfügbarkeit ein Update herunterladen.
- Seite 22 Als Alternative können Sie das Online Update auswählen, um die Software direkt vom Server zu aktualisieren. Diese Funktion steht nicht in allen Regionen zur Verfügung. Bitte informieren Sie sich bei Ihrem Fachhändler oder besuchen Sie unsere Website www.strong.tv für weitere Informationen. Hinweis Beim Update des Android-Receivers wird dieser auf die Werkseinstellungen zurückgesetzt.
- Seite 23 7.1 Sender-Manager Mit tu wählen Sie das Sender Manager Symbol und drücken OK zum Öffnen. Um nun Sender bearbeiten zu können müssen Sie den PIN-Code eingeben WERKSSEITIG: 1234 Im Sender-Manager stehen folgende Optionen zur Verfügung: Delete Channel, Hinauf bewegen, Sperren/Entsperren, Verbergen und Sender umbenennen. Sie können auch mit TV/Radio zwischen Ihren TV- und Radiosendern wechseln oder mit FAV Ihre Lieblingssender in Favoritenlisten verschieben.
- Seite 24 Tonspur Sie können die Audiospur auf Links oder Rechts ändern bei Bedarf, sonst verwenden Sie bitte Stereo. Zeit Einstellung Wählen Sie Broadcast Zeit, wenn Sie die Zeit vom Satellitensignal übernehmen möchten. Wählen Sie Internet Zeit, wenn Sie die Zeit vom Internet übernehmen möchten.
- Seite 25 7.3.5 Datenbank Manager In diesem Menü können Sie ein Backup erstellen oder eine zuvor erstellte Kanalliste auf ein USB-Gerät laden. Stecken Sie einen USB-Stick in einen der freien USB-Steckplätze. Sichern Sie die aktuelle Kanalliste auf einem USB-Gerät. Backup Laden Sie eine zuvor erstellte Kanalliste. Die aktuelle wird überschrieben. Laden Falls eine neue Kanalliste via Internet verfügbar ist kann diese hiermit Download...
- Seite 26 denen mehrere Sender empfangen werden können, ist es ratsam, die Option auf Aus zu stellen, um mehrmalige Aktualisierungen der Liste am Tag zu vermeiden. Werkseinstellungen Mit den Werkseinstellungen können Sie alle Sender, Favoritenlisten und Einstellungen des DVT- Teils (Satellitenreceiver bzw. Empfangsteil) zurücksetzen.
- Seite 27 Durchführung dieser Vorgänge der Receiver immer noch nicht richtig funktioniert, wenden Sie sich an Ihren Händler oder ein Service-Center in Ihrer Nähe, oder schreiben Sie ein E-Mail an unseren Support über unsere Webseite www.strong.tv. Sollten Sie im DTV-Teil Probleme mit dem Empfang haben, überprüfen Sie zuerst, ob alle Kabel und Stecker in gutem Zustand sind und überprüfen Sie, ob Ihre Antenne ordentlich befestigt ist..
- Seite 28 Problem Mögliche Ursache Hilfe Die Fernbedienung Die Batterie ist leer Wechseln Sie die Batterien funktioniert nicht. Die LED Die Fernbedienung zielt Richten Sie die Fernbedienung blinkt 15 Sekunden nach dem nicht richtig. Der USB-Dongle auf den Receiver, oder prüfen Drücken einer Taste. der Fernbedienung wurde Sie, dass nichts den Weg zum entfernt.
- Seite 29 Zeitspanne. Standard-PIN ist 1234 Pin-Code vergessen Kontaktieren Sie Ihre lokale Service-Hotline oder senden Sie ein E-Mail an unseren Support über www.strong.tv Die externe USB-Festplatte Der Stromverbrauch ist zu Schließen Sie einen zusätzlichen startet nicht. hoch. Netzadapter an Ihre USB- Festplatte.
- Seite 30 System und Speicherkapazität Android Version: 4.4.2 "KitKat" Chipset: Amlogic S805 Quad Core CPU: Cortex-A5 1.5GHz CPU GPU: Quad Core Mali-450 Powerful 3D SDRAM: DDR3, 1 GB Flash: eMMC: 8 GB Anschlüsse ANT IN F-Typ ANT OUT F-Typ S/PDIF (optisch) LAN RJ 45 HDMI 4x USB 2.0 Einschübe SD Einschub...
- Seite 31 Sie umgehend einen Kostenvoranschlag. Zur Einsendung des Gerätes trennen Sie bitte die Gewährleistungskarte ab und senden Sie diese mit dem kompletten Gerät frei Haus an folgende Service-Anschrift: DEUTSCHLAND: STRONG Servicecenter • c/o SVS Service – Center• Pömmelter Straße 2 • 39218 Schönebeck* ÖSTERREICH: STRONG Servicecenter •...
- Seite 32 Deutschland und Österreich. Außerhalb dieser beiden Länder wenden Sie sich bitte an die Verkaufstelle, wo Sie dieses Gerät erworben haben. Ausgeschlossen von der kostenlosen Serviceleistung sind: Unsachgemäße Behandlung und Bedienung Aufspielen von nicht von STRONG autorisierter Software Beschädigung durch Dritte oder höhere Gewalt Transportschäden Eingriff durch nicht autorisierte Personen...
