Bedienungsanleitung 100 % Planet First Recyclingpapier Die Bedienungsanleitung ist aus 100% Recycling-Papier hergestellt. DEUTSCH Imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben. Für zusätzliche Serviceinformationen registrieren Sie Ihr Gerät unter www.samsung.com/register. www.samsung.com/register 2013-01-18...
Verwenden dieser Bedienungsanleitung Bitte nehmen Sie sich die Zeit, um diese Bedienungsanleitung sorgfältig zu lesen. Achten Sie insbesondere auf die im folgenden Abschnitt enthaltenen Sicherheitsinformationen, bevor Sie Ihr Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung auf. Wenn Sie das Gerät an eine andere Person weitergeben, vergessen Sie bitte nicht, auch das Handbuch an den neuen Besitzer weiterzugeben.
Sicherheitshinweise Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der Technik und den geltenden Sicherheitsvorschriften. Jedoch sind wir als Hersteller auch überzeugt, dass es in unserer Verantwortung liegt, Sie mit den folgenden Sicherheitshinweisen vertraut zu machen. Elektrische Sicherheit WARNUNG Achten Sie darauf, dass das Gerät richtig von einem qualifizierten Techniker installiert und geerdet wird.
Kinder unter 8 Jahren sollen vom Gerät ferngehalten oder ständig beaufsichtigt werden. Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen dürfen das Gerät nur dann ohne Aufsicht benutzen, wenn sie die Risiken eines unsachgemäßen Gebrauchs kennen und genaue Anweisungen erhalten haben, so dass sie das Kochfeld ohne Gefahr bedienen können.
Verwenden Sie das Kochfeld niemals, um Kleidung zu trocknen. Lagern Sie kein entflammbares Material wie z. B. Aerosole oder Lösungsmittel in Schubladen oder Schränken unter dem Kochfeld. WARNUNG: Solange das Kochfeld eingeschaltet ist, müssen Benutzer mit Herzschrittmachern oder aktiven Herzimplantaten ihren Oberköper immer in einem Abstand von mindestens 30 cm von den Kochzonen halten.
- Wenn Sie dies dennoch tun oder eine Wandsteckdose gemeinsam mit anderen Geräten benutzen (mit Hilfe einer Steckerleiste oder eines Mehrfachsteckers) besteht die Gefahr von Stromschlägen oder Brand. - Verwenden Sie keinen Stromtrafo. Andernfalls besteht die Gefahr von Stromschlägen oder Brand. Die Installation dieses Geräts darf nur von entsprechend geschultem Fachpersonal vorgenommen werden.
- Andernfalls besteht die Gefahr von Stromschlägen oder Brand aufgrund von Fehlströmen. Stellen Sie das Gerät auf einem harten und ebenen Untergrund auf, der sein Gewicht tragen kann. - Andernfalls besteht die Gefahr von starken Schwingungen, Geräuschentwicklung und Störungen des Geräts. Stellen Sie das Gerät so auf, dass ein ausreichender Abstand zur Wand eingehalten wird.
- Fassen Sie das Anschlusskabel beim Herausziehen am Stecker an. - Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands. Wenn das Gerät oder das Kabel beschädigt ist, wenden Sie sich an Ihr örtliches Kundendienstcenter. Vorsichtsmaßnahmen beim elektrischen VORSICHT Anschluss Ziehen Sie den Steckerheraus, wenn das Gerät längere Zeit nicht benutzt wird oder während eines Gewitters.
Seite 9
Das Gerät ist nicht bestimmt für die Verwendung durch Personen (auch Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen, es sei denn, sie stehen unter Aufsicht oder erhalten eine ausführliche Anleitung zur Benutzung des Gerätes durch eine für ihre Sicherheit verantwortliche Person.
Seite 10
Erhitzen Sie keine Lebensmittel, die in Papier aus Zeitschriften oder Zeitungen eingewickelt sind. - Andernfalls besteht Brandgefahr. Verwenden Sie in der Nähe des Kochfelds keine entflammbaren Sprays oder Gegenstände, und stellen Sie sie dort auch nicht ab. - Andernfalls besteht Brand- oder Explosionsgefahr. Um Getränke wie Kaffee, Tee, Alkoholika oder Wasser oder Gerichte wie Eintopf, Suppe oder Saucen zu erhitzen, verwenden Sie eine geringe Leistungsstufe und vergessen Sie nicht, den...
Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu nehmen oder zu verändern. - Verwenden Sie ausschließlich Normsicherungen (NICHT Überbrückungen aus Kupfer, Stahldraht, usw.). - Wenn das Gerät repariert oder neu installiert werden muss, wenden Sie sich an Ihr örtliches Kundendienstzentrum. - Andernfalls besteht Verletzungs- oder Brandgefahr bzw.
Seite 12
Aufwärmzeiten ab. Wenn Sie die normalen Zeiten anwenden, kann es zu Überhitzung und Verbrennung kommen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können. Vor dem Öffnen müssen verschüttete Flüssigkeiten vom Deckel entfernt werden und die Oberfläche sollte sich vor dem Schließen des Deckels erst abkühlen (gilt nur für Modelle mit Deckel).
Schalten Sie das Bedienfeld nach der Benutzung mit dem dafür vorgesehenen Bedienelement aus und verlassen Sie sich nicht auf die Topferkennung (nur Modelle mit Topferkennung). Wichtige Warnhinweise für die Reinigung WARNUNG Reinigen Sie das Gerät nicht, indem Sie Wasser direkt darauf sprühen.
Hinweise zur Entsorgung Entsorgung des Verpackungsmaterials WARNUNG Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig. Blech- und Hartschaumteile sind entsprechend markiert. Entsorgen Sie Verpackungsmaterial und Altgeräte unter Beachtung der relevanten Sicherheits- und Umweltschutzbestimmungen. Ordnungsgemäße Entsorgung Ihres Altgeräts WARNUNG Achtung: Vor dem Entsorgen Ihres Altgeräts versetzen Sie es bitte in betriebsuntüchtigen Zustand, damit es nicht zu einer Gefahrenquelle werden kann.
Seite 15
Inhalt Installieren des Kochfelds Sicherheitshinweise für den Installateur Anschließen an das Netz Einbau in eine Arbeitsplatte Bauteile und Funktionen Kochzonen Bedienfeld Bauteile Erhitzen mit Induktion Die wichtigen Merkmales Ihres Geräts Sicherheitsabschaltung Restwärmeanzeige Temperatursensor Vor dem ersten Kochen Erstreinigung Verwendung des Kochfelds Kochgeschirr für Induktionskochfelder Eignungstest Größe der Töpfe...
Installieren des Kochfelds Vergewissern Sie sich, dass das neue Gerät nur von einem qualifizierten Techniker installiert und geerdet wird. WARNUNG Beachten Sie diese Anweisung. Die Garantie deckt keine Schäden, die in Folge unsachgemäßer Installation auftreten. Technische Daten finden Sie am Ende dieses Handbuchs. Sicherheitshinweise für den Installateur •...
• Stellen Sie sicher, dass die Dichtung ordnungsgemäß und ohne Öffnungen gegen die Arbeitsfläche sitzt. Sie dürfen nicht zusätzlich Silikonmasse auftragen, denn damit würde der Ausbau bei Servicearbeiten unnötig erschwert werden. • Das Kochfeld muss beim Ausbauen von unten herausgedrückt werden.
Wenn das Gerät erstmals angeschaltet wird, leuchten alle Anzeigen auf und die Kindersicherung ist aktiviert. Achten Sie auf die Zuordnung (Konformität) von Phasen und WARNUNG Nullleiter zwischen Hausanschluss und Gerät (Anschlussskizze), weil bei falscher Zuordnung Komponenten beschädigt werden können. Die Garantie deckt keine Schäden aufgrund von unsachgemäßer Installation ab.
Einbau in eine Arbeitsplatte Notieren Sie vor dem Einbau die auf dem Typenschild angegebene Seriennummer des Geräts. Diese Nummer wird im Falle von Serviceanfragen benötigt, und sie ist nach dem Einbau nicht mehr zugänglich, da sie auf dem Originaltypenschild auf der Unterseite des Geräts angegeben wird.
Seite 20
Die beiden Klammern installieren In den Ausschnitt in der Arbeitsplatte legen 20_installieren des kochfelds...

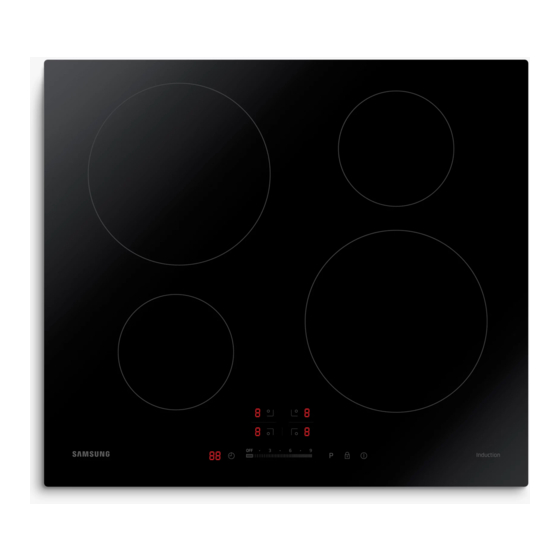

Bauteile und Funktionen Kochzonen 1. Induktionskochzone 1250 W, mit Booster 1500 W 2. Induktionskochzone 2350 W, mit Booster 2600 W 3. Induktionskochzone 1250 W, mit Booster 1500 W 4. Induktionskochzone 2350 W, mit Booster 2600 W 5. Bedienfeld Bedienfeld 1. Sensortasten zum Auswählen der 5.Timer-Sensortaste und Kochzone Anzeige...
Bauteile Induktionskochfeld Einbauwinkel Schrauben Erhitzen mit Induktion • Das Wirkprinzip beim Erhitzen mit Induktion: Wenn Sie einen Topf auf die Kochzone stellen, werden durch Induktion Wirbelströme im Boden des Topfs erzeugt. Dadurch steigt dessen Temperatur sofort an. Wirbelströme Induktionsspule Elektronische Schaltkreise •...
Die wichtigen Merkmale Ihres Geräts • Kochfeld aus Glaskeramik: Das Gerät hat ein Kochfeld aus Glaskeramik und Schnellkochzonen. •Sensortasten: Ihr Gerät wird mit Hilfe von Sensortasten bedient. • Leichte Reinigung: Der Vorteil des Kochfelds aus Glaskeramik und der Sensortasten ist ihre gute Erreichbarkeit zum Reinigen. Die glatte, ebene Oberfläche ist leicht zu reinigen.
:Fehlermeldung, wenn das Kochfeld wegen unsachgemäßer Nutzung überhitzt ist (Beispiel: Betrieb mit leerem Topf). :Fehlermeldung, Kochgeschirr ungeeignet oder zu klein oder kein Topf auf der Kochzone. Sicherheitsabschaltung Wenn eine der Kochzonen nicht ausgeschaltet oder die eingestellte Kochstufe über längere Zeit nicht verändert wird, schaltet sich die entsprechende Kochzone automatisch aus.
Weitere Gründe, warum sich eine Kochzone ausschalten kann Alle Kochzonen schalten sich sofort aus, wenn Flüssigkeit überkocht und auf dem Bedienfeld landet. Die automatische Abschaltung wird auch aktiviert, wenn Sie ein feuchtes Tuch auf das Bedienfeld legen. In diesen beiden Fällen muss das Gerät mit der Ein/Aus-Sensortaste wieder eingeschaltet werden, nachdem die Flüssigkeit oder das Tuch...
Vor dem ersten Kochen Erstreinigung Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch und einem Glaskeramikreiniger sauber. Verwenden Sie keine ätzenden oder schleifenden Reinigungsmittel. Die Oberfläche könnte dadurch WARNUNG beschädigt werden. Verwendung des Kochfelds Kochgeschirr für Induktionskochfelder Ein Induktionskochfeld kann nur angeschaltet werden, wenn ein Kochgeschirr mit magnetischem Boden auf eine der Kochzonen gestellt wird.
Eignungstest Kochgeschirr ist für Induktionskochfelder geeignet, wenn ein Magnet am Boden haften bleibt und das Gerät vom Hersteller als induktionstauglich gekennzeichnet ist. Größe der Töpfe Innerhalb gewisser Grenzen kann sich die Größe der Kochzonen automatisch an die Größe der Unterseite des Kochgeschirrs anpassen.
Verwenden geeigneter Töpfe und Pfannen Hochwertige Töpfe und Pfannen bringen gute Ergebnisse. • Sie erkennen einen guten Topf und eine gute Pfanne an ihrem Boden. Der Boden sollte dick und möglichst eben sein. • Achten Sie beim Kauf eines neuen Topfs oder einer neuen Pfanne besonders auf den Durchmesser des Bodens.
Verwenden der Sensortasten Zur Verwendung von Sensortasten berühren Sie die entsprechende Stelle des Bedienfelds solange mit Ihrer Fingerspitze, bis die entsprechende Anzeige aufleuchtet oder erlischt, oder bis die gewünschte Funktion aktiviert wird. Stellen Sie sicher, dass Sie nur eine Sensortaste berühren, wenn Sie das Gerät bedienen.
Falls mehrere Sensortasten gleichzeitig (außer dem Schieberegler) länger als 10 Sekunden gedrückt werden, ertönt ein akustisches Signal und das Gerät schaltet sich aus. Drücken Sie zum erneuten Einschalten die Taste Ein/Aus Ausschalten des Geräts Das Gerät wird mit der Ein/Aus-Sensortaste vollständig ausgeschaltet.
Ein-/Ausschalten der Kindersicherung 1. Berühren Sie die Sensortaste für die Etwa 3 Kindersicherung etwa 3 Sekunden Sekunden lang. Als Bestätigung ertönt ein akustisches Signal. 2. Im Display wird angezeigt, d.h. die Kindersicherung wurde aktiviert. 3. Zum Ausschalten der Kindersicherung berühren Sie die Sensortaste für die Kindersicherung erneut etwa 3 Sekunden lang.
2. Tippen Sie auf die Sensortaste erscheint “10” im Timer-Display und die Anzeige “1” blinkt. 3. Stellen Sie mit dem Touch Control Schieberegler die Zeit ein (10min, 20min, … 90min) 4. Tippen Sie erneut auf die “Timer”-Sensortaste. “0” beginnt zu blinken.
3. Nach Ablauf des Timers ertönt ein Signalton für 30 Sekunden. Verwendung des Boosters Der Booster stellt den einzelnen Kochzonen zusätzliche Leistung zur Verfügung. (Beispiel: es soll eine große Wassermenge zum Kochen gebracht werden.) Der Booster kann für die einzelnen Kochzonen maximal 5 Minuten aktiviert werden.
Empfohlene Einstellungen zum Kochen bestimmter Lebensmittel Die Angaben in der nachfolgenden Tabelle dienen nur als Richtlinie. Die je nach Garverfahren erforderliche Leistungsstufe hängt von einer Reihe verschiedener Variablen wie u. a. der Qualität des Kochgeschirrs sowie vom Typ und der Menge der gekochten Lebensmittel ab.
Reinigung und Pflege Reinigung des Kochfelds Reinigungsmittel dürfen mit der heißen Glaskeramikfläche WARNUNG nicht in Kontakt kommen. Alle Reinigungsmittel müssen nach dem Säubern mit ausreichenden Mengen an klarem Wasser entfernt werden, weil sie eine ätzende Wirkung entfalten können, wenn die Oberflähe heiß wird. Verwenden Sie keine aggressiven Reinigungsmittel wie Grill- oder Ofensprays, Scheuerschwämme oder Pfannenkratzer.
Schwer entfernbare Verschmutzung 1. Entfernen Sie eingebrannten Zucker, geschmolzenen Kunststoff, Aluminiumfolie und andere Materialien mit einem Glasschaber sofort und noch in heißem Zustand. Es besteht ein Verbrennungsrisiko, wenn Sie den Glasschaber WARNUNG auf der heißen Kochzone verwenden. 2. Reinigen Sie das Kochfeld nach dem Abkühlen in gewohnter Weise.
Seite 37
• Vermeiden Sie es, saure Flüssigkeiten, wie zum Beispiel Essig, Zitronensaft und Kalkentferner auf den Kochfeldrahmen zu schütten, da solche Flüssigkeiten stumpfe Flecken verursachen können. • Wenn Zucker oder zuckerhaltige Lebensmittel mit einer heißen Kochzone in Kontakt kommen und schmelzen, sollten Sie die Rückstände sofort, also während sie noch heiß...
Garantie und Service Häufig gestellte Fragen und Fehlerbehebung Aus einem geringfügigen Fehler kann eine Fehlfunktion entstehen, die Sie mit den folgenden Anweisungen selbst korrigieren können. Versuchen Sie aber keine weitergehenden Reparaturen, wenn die folgenden Anweisungen in einem bestimmten Fall nicht helfen. Reparaturen des Geräts dürfen nur von entsprechend WARNUNG geschultem Fachpersonal vorgenommen werden.
Seite 39
Was ist zu tun, wenn nach dem Ausschalten der Kochzonen die Restwärme nicht angezeigt wird Mögliche Antworten finden Sie nachfolgend: • Die Kochzone wurde nur kurz verwendet und ist deshalb nicht heiß genug. Wenn die Kochzone heiß ist, setzen Sie sich bitte mit dem Kundendienst in Verbindung.
Seite 40
SERVICE Ehe Sie Unterstützung oder Serviceleistungen anfordern, lesen Sie den Abschnitt „Fehlerbehebung“. Wenn Sie weiterhin Hilfe benötigen, befolgen Sie die nachfolgenden Anweisungen. Handelt es sich um eine technische Störung? Wenn dem so ist, setzen Sie sich bitte mit dem Kundendienst in Verbindung.
Technische Daten NZ64H37070K Technische Daten NZ64H37075K 590 mm Breite Maße des Geräts Tiefe 520 mm Höhe 57 mm 560 mm Breite Maße des Ausschnitts in der Arbeitsplatte Tiefe 490 mm 220 - 240 V /400V~ Betriebsspannung 50 / 60 Hz 7.2 kW...
