5-polige XLR DMX-Steckverbinder. Einige Hersteller benutzen 5-polige DMX-512-Datenkabel für die
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung angeschlossen
werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung anschließen wollen,
benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen Geschäften erwerben. Die
folgende Tabelle zeigt die richtige Umwandlung an.
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
BETRIEBSANWEISUNG
SYSTEMMENÜ: Die Anzeige wird nach 30 Sekunden gesperrt; zum Entsperren drücken Sie die Taste
MODE für 3 Sekunden.
LED-Anzeige Ein/Aus:
Um das Gerät so einzustellen, dass es nach 10 Sekunden abschaltet, drücken Sie auf die Schaltfläche MODE,
bis "don" angezeigt wird, drücken Sie auf UP, bis "doff" angezeigt wird. Die Anzeige wird nun nach 10 Sekunden
abschalten. Drücken Sie jetzt eine beliebige Taste, um das Display wieder einzuschalten. Bitte beachten Sie,
dass das automatische Abschalten nach 10 Sekunden jetzt gespeichert bleibt.
Um die Einstellung wieder zu ändern, drücken Sie MODE, bis "dXX" erscheint. Benutzen Sie zum Einrichten
der folgenden Einstellung die UP und DOWN-Tasten.
"don" = LED-Anzeige bleibt ständig an.
"doFF" = LED-Anzeige schaltet automatisch nach 10 Sekunden ab.
LED-Anzeige umgekehrt:
Befolgen Sie für das Lesen "auf dem Kopf" die Anweisungen zur Umkehrung der Anzeige um 180 Grad.
1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis "dXX" angezeigt wird. "XX" steht für entweder
"ein" oder "aus" ("on" und "off").
2. Betätigen Sie die SET UP-Taste, bis "Stnd" angezeigt wird.
3. Mit den UP und DOWN-Tasten können Sie die Anzeige um 180 Grad drehen.
Energiesparmodus:
1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis "bXXX" angezeigt wird. "XX" steht für den
verbleibenden Ladestand des Akkus.
2. Betätigen Sie die SET UP-Taste, bis "bSXX" angezeigt wird.
3. Mit den UP- oder DOWN-Tasten schalten Sie den Energiesparmodus ein ("On") oder aus ("Off").
BETRIEBSANWEISUNG (Fortsetzung)
Betriebsmodi:
Der Mega QPlus GO verfügt über 5 Betriebsmodi:
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega QPlus Go Bedienungsanleitung Seite 9
Ein Abschluss reduziert Signalfehler und
vermeidet Probleme und Interferenzen
bei der Signalübertragung. Es empfiehlt
sich
immer,
Leitungsabschluss
Ohm, 1/4 W) zwischen Pol 2 (DMX-) und
Pol 3 (DMX+) des letzten Geräts zu
schalten.
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (Out)
einen
DMX-
(Widerstand
120

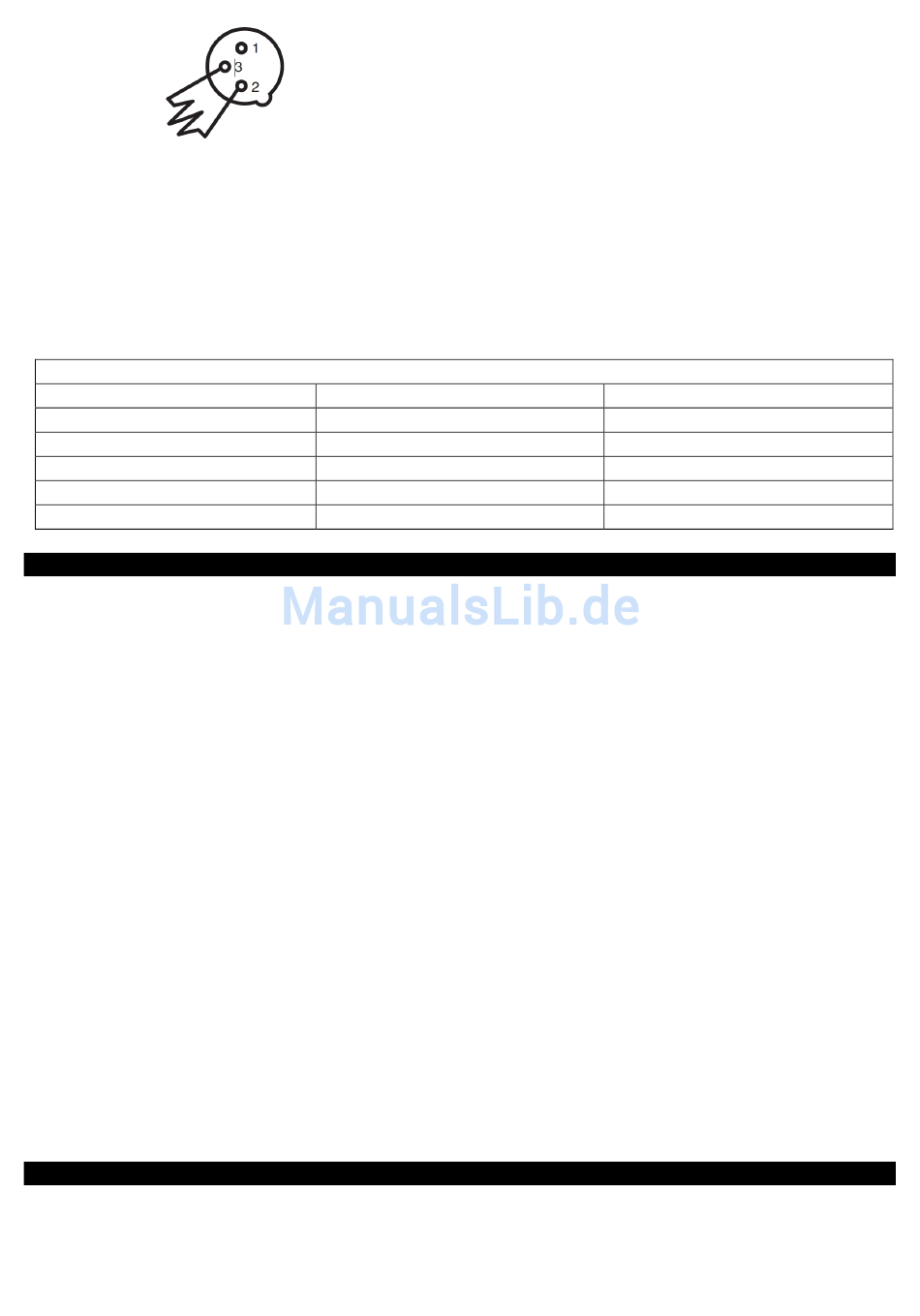

Abbildung 4
Pol 1
Pol 2
Pol 3
5-poliger XLR, männlich (In)
Pol 1
Pol 2
Pol 3
nicht verwenden
nicht verwenden
