ADJ MEGA QPLUS GO Bedienungsanleitung Seite 8

DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse 1
zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am Ende
oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-Controller,
an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Mega QPlus GO kann über das DMX-
512-Protokoll angesteuert werden. Der Mega QPlus GO verfügt über 8 DMX-Modi. Informationen über die
verschiedenen Modi finden Sie auf den Seiten 9 und 10. Die DMX-Adresse wird auf dem Bedienfeld auf der
Rückseite des Mega QPlus GO eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen
einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). Wir
empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten
Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind
(diese Art von Kabel bekommen Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen
XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Serie
geschaltet werden muss und nicht aufgeteilt werden kann.

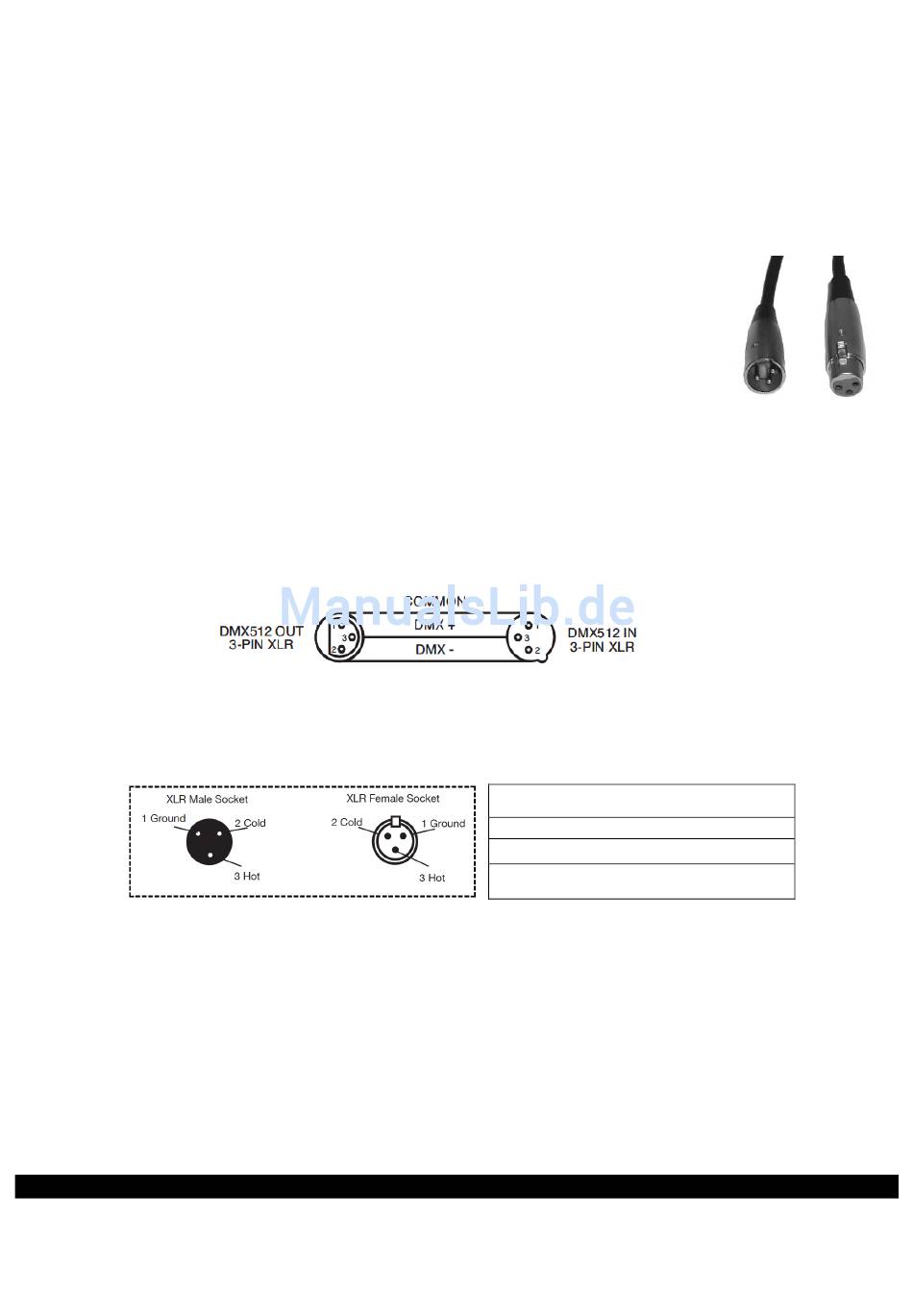

Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der Abschirmung
mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und
3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen
minimiert.
EINRICHTEN DES DMX (Fortsetzung)
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega QPlus Go Bedienungsanleitung Seite 8
Abbildung 2
Abbildung 3
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
Abbildung 1
