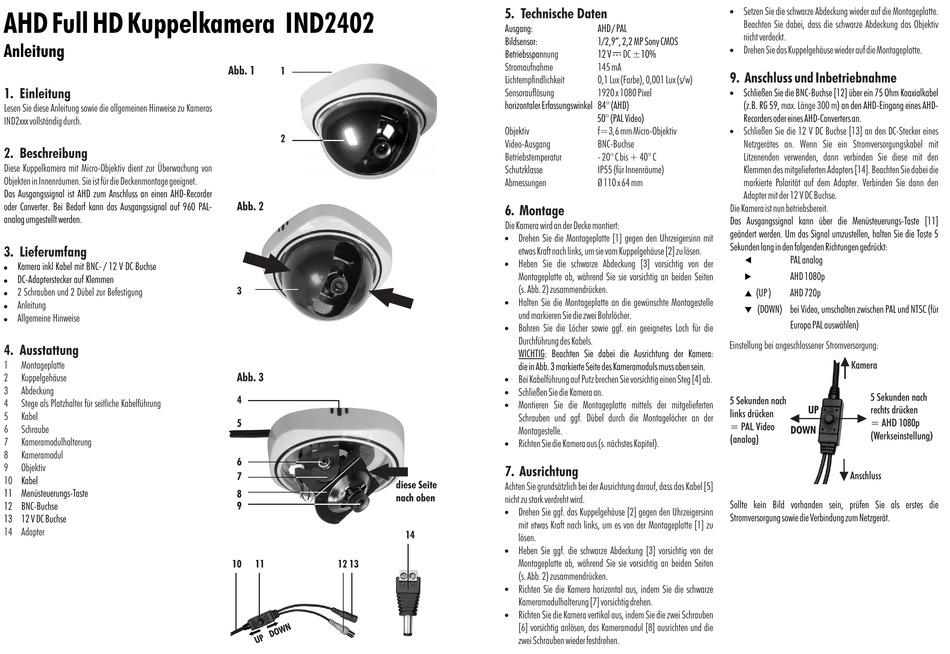

indexa IND2 Serie Anleitung Seite 3

AHD Full HD Kuppelkamera IND2402
Anleitung
1. Einleitung
Lesen Sie diese Anleitung sowie die allgemeinen Hinweise zu Kameras
IND2xxx vollständig durch.
2. Beschreibung
Diese Kuppelkamera mit Micro-Objektiv dient zur Überwachung von
Objekten in Innenräumen. Sie ist für die Deckenmontage geeignet.
Das Ausgangssignal ist AHD zum Anschluss an einen AHD-Recorder
oder Converter. Bei Bedarf kann das Ausgangssignal auf 960 PAL-
analog umgestellt werden.
3. Lieferumfang
!
Kamera inkl Kabel mit BNC- / 12 V DC Buchse
!
DC-Adapterstecker auf Klemmen
!
2 Schrauben und 2 Dübel zur Befestigung
!
Anleitung
!
Allgemeine Hinweise
4. Ausstattung
1 Montageplatte
2 Kuppelgehäuse
3 Abdeckung
4 Stege als Platzhalter für seitliche Kabelführung
5 Kabel
6 Schraube
7 Kameramodulhalterung
8 Kameramodul
9 Objektiv
10 Kabel
11 Menüsteuerungs-Taste
12 BNC-Buchse
13 12 V DC Buchse
14 Adapter
Abb. 1
1
2
Abb. 2
3
18 19 20 21
Abb. 3
4
5
6
7
diese Seite
8
nach oben
9
14
10 11 12 13
5. Technische Daten
Ausgang: AHD / PAL
Bildsensor: 1/2,9", 2,2 MP Sony CMOS
Betriebsspan nung 12 V DC ± 10%
Stromaufnahme 145 mA
Lichtempfindlichkeit 0,1 Lux (Farbe), 0,001 Lux (s/w)
Sensorauflösung 1920 x 1080 Pixel
horizontaler Erfassungswinkel 84° (AHD)
50° (PAL Video)
Objektiv f=3,6 mm Micro-Objektiv
Video-Ausgang BNC-Buchse
Betriebstemperatur - 20° C bis + 40° C
Schutzklasse IP55 (für Innenräume)
Abmessungen Ø 110 x 64 mm
6. Montage
Die Kamera wird an der Decke montiert:
!
Drehen Sie die Montageplatte [1] gegen den Uhrzeigersinn mit
etwas Kraft nach links, um sie vom Kuppelgehäuse [2] zu lösen.
!
Heben Sie die schwarze Abdeckung [3] vorsichtig von der
Montageplatte ab, während Sie sie vorsichtig an beiden Seiten
(s. Abb. 2) zusammendrücken.
!
Halten Sie die Montageplatte an die gewünschte Montagestelle
und markieren Sie die zwei Bohrlöcher.
!
Bohren Sie die Löcher sowie ggf. ein geeignetes Loch für die
Durchführung des Kabels.
WICHTIG : Beachten Sie dabei die Ausrichtung der Kamera:
die in Abb. 3 markierte Seite des Kameramoduls muss oben sein.
!
Bei Kabelführung auf Putz brechen Sie vorsichtig einen Steg [4] ab.
!
Schließen Sie die Kamera an.
!
Montieren Sie die Montageplatte mittels der mitgelieferten
Schrauben und ggf. Dübel durch die Montagelöcher an der
Montagestelle.
!
Richten Sie die Kamera aus (s. nächstes Kapitel).
7. Ausrichtung
Achten Sie grundsätzlich bei der Ausrichtung darauf, dass das Kabel [5]
nicht zu stark verdreht wird.
!
Drehen Sie ggf. das Kuppelgehäuse [2] gegen den Uhrzeigersinn
mit etwas Kraft nach links, um es von der Montageplatte [1] zu
lösen.
!
Heben Sie ggf. die schwarze Abdeckung [3] vorsichtig von der
Montageplatte ab, während Sie sie vorsichtig an beiden Seiten
(s. Abb. 2) zusammendrücken.
!
Richten Sie die Kamera horizontal aus, indem Sie die schwarze
Kameramodulhalterung [7] vorsichtig drehen.
!
Richten Sie die Kamera vertikal aus, indem Sie die zwei Schrauben
[6] vorsichtig anlösen, das Kameramodul [8] ausrichten und die
zwei Schrauben wieder festdrehen.
!
Setzen Sie die schwarze Abdeckung wieder auf die Montageplatte.
Beachten Sie dabei, dass die schwarze Abdeckung das Objektiv
nicht verdeckt.
!
Drehen Sie das Kuppelgehäuse wieder auf die Montageplatte.
9. Anschluss und Inbetriebnahme
!
Schließen Sie die BNC-Buchse [12] über ein 75 Ohm Koaxialkabel
(z.B. RG 59, max. Länge 300 m ) an den AHD-Eingang eines AHD-
Recorders oder eines AHD-Converters an.
!
Schließen Sie die 12 V DC Buchse [13] an den DC-Stecker eines
Netzgerätes an. Wenn Sie ein Stromversorgungskabel mit
Litzenenden verwenden, dann verbinden Sie diese mit den
Klemmen des mitgelieferten Adapters [14]. Beachten Sie dabei die
markierte Polarität auf dem Adapter. Verbinden Sie dann den
Adapter mit der 12 V DC Buchse.
Die Kamera ist nun betriebsbereit.
Das Ausgangssignal kann über die Menüsteuerungs-Taste [11]
geändert werden. Um das Signal umzustellen, halten Sie die Taste 5
Sekunden lang in den folgenden Richtungen gedrückt:
¶
PAL analog
·
AHD 1080p
º
(UP ) AHD 720p
»
(DOWN) bei Video, umschalten zwischen PAL und NTSC (für
Europa PAL auswählen)
Einstellung bei angeschlossener Stromversorgung:
Kamera
5 Sekunden nach
5 Sekunden nach
UP rechts drücken
links drücken
= AHD 1080p
= PAL Video
DOWN
(Werkseinstellung)
(analog)
Anschluss
Sollte ke in Bild vorhanden sein, prüfen Sie als erstes die
Stromversorgung sowie die Verbindung zum Netzgerät.
