indexa IND2 Serie Anleitung

AHD-Kameras IND2xxx
Allgemeine Hinweise / Sicherheitshinweise
1. Einleitung
Lesen Sie diese Hinweise und die Modell-spezifische Anleitung vollständig.
Diese Anleitungen gehören zu diesem Produkt und enthalten wichtige
Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle
Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die
Handhabung des Gerätes sein, dann holen Sie den Rat eines Fachmannes
ein. Bewahren Sie diese Anleitungen bitte sorgfältig auf und geben Sie sie
ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Diese Kamera ist mit einem AHD-Ausgang ausgestattet zum Anschluss an
einen digitalen Videorecorder mit AHD-Eingang (AHD-DVR). Die Verbindung
erfolgt über 75 Ohm RG59 Koaxialkabel bis zu ca. 300 m in Full HD
Auflösung. Zur Bildwiedergabe (Format 16:9) wird ein HD-Monitor mittels
VGA- oder HDMI-Kabel an den AHD-DVR angeschlossen. Um eine Kamera
direkt an einen Monitor anzuschließen (ohne DVR), ist ein Converter
erforderlich.
Das Kamerasignal kann auf PAL-Video umgeschaltet werden. Hierbei wird
ein Ausschnitt des Bildsensors gezeigt (der Erfassungswinkel ist geringer),
und ein Verlust bei der Auflösung sowie eine Verringerung der maximalen
Kabellänge auf max. 200 m ist zu verzeichnen. Das PAL-Videosignal kann an
einen analogen DVR (960H) oder direkt an einen Monitor/TV mit
Videoeingang angeschlossen werden. Eine 12 V DC stabilisierte
Stromversorgung, z.B. ein am Netzstrom 230 V AC / 50 Hz angeschlossenes
Netzgerät ist erforderlich. Bei ausreichenden Lichtverhältnissen wird ein
Farbbild von der Kamera übertragen. Bei schwacher Umgebungsbeleuchtung
wird das Bild automatisch auf schwarz/weiß umgeschaltet, um die
Detailerkennung zu verbessern. Bei Tag/Nacht-Kameras wird der vor de
Bildsensor eingebaute Infrarotfilter automatisch ausgetauscht. Ist eine
Überwachung bei Dunkelheit oder bei schlechten Lichtverhältnissen
erwünscht, so wird eine zusätzliche Beleuchtung empfohlen. Bei
Kameramodellen mit integrierter Infrarotausleuchtung wird bei schwachen
Lichtverhältnissen der Nahbereich ausgeleuchtet. Bei Tag/Nacht-Kameras
kann die Ausleuchtung durch zusätzlich angebrachte Infrarotstrahler
verbessert werden.
Die Kamera ist zur Überwachung von Innenräumen geeignet. Ist in der
Modell-spezifischen Anleitung die Schutzart IP 65 oder höher angegeben, so
ist sie auch zur Montage im Außenbereich geeignet, wobei die Kamera
möglichst vor direktem Regen geschützt sein soll. Das nicht mitgelieferte
Netzgerät muss vor Feuchtigkeit und Nässe geschützt werden. Beachten Sie
die Vorschriften bezüglich Videoüberwachung in gewerblichen und
öffentlichen Bereichen. Eine Videoüberwachung ersetzt nicht Ihre Sorgfalts-,
Vorsorge- oder Aufsichtspflicht.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller
haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch
oder falsche Bedienung verursacht werden. Dieses Gerät ist nicht dafür
bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim
Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser
Sicherheitshinweise zu erheblichen Unfallgefahren führen kann.
Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben,
Gesundheit und Sachwerte gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr
durch Ersticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen
für Gas, Strom, Wasser oder Telekommunikation! Andernfalls droht
Lebens-, Verletzungsgefahr!
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so, dass sie
nicht beschädigt werden können und keine Stolpergefahr darstellen.
Ziehen Sie die Kabel nicht über scharfe Kanten, und quetschen oder
klemmen Sie sie nicht anderweitig ein. Andernfalls drohen Lebens- und
Verletzungsgefahr!
!
Achten Sie bei der Überwachung von Babys oder Kleinkindern darauf,
dass die Kamera und das Kabel außer Reichweite des Kindes sind.
Andernfalls drohen Lebens- und Verletzungsgefahr!
!
Tauchen Sie das Gerät nicht ins Wasser ein! Andernfalls droht
Lebensgefahr!
!
Vergewissern Sie sich vor dem Netzstromanschluss eines Netzgerätes,
dass der Netzstrom vorschriftsmäßig mit 230 V ~ AC, 50 Hz und mit
einer vorschriftsmäßigen Sicherung ausgestattet ist. Andernfalls droht
Lebensgefahr!
!
Betreiben Sie das Gerät ausschließlich mit em ein stabilisierte Netzgerät
12V DC. Die Toleranz der Stromversorgung ist 12 V DC ±10%.
!
Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze oder lang
andauernder hoher Temperatureinwirkung aus!
!
Schützen Sie das Gerät vor starken mechanischen Beanspruchungen und
Erschütterungen!
!
Schützen Sie das Gerät vor starken magnetischen oder elektrischen
Feldern!
!
Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme die
Lieferung auf Beschädigungen und Vollständigkeit!
!
Ziehen Sie bei längerem Nichtbenutzen des Gerätes immer das Netzgerät
h
aus der Netzsteckdose.
!
Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an.
Fragen Sie im Zweifelsfall Ihren Kundendienst. Reparaturen und Eingriffe
am Gerät dürfen nur von Fachkräften durchgeführt werden.

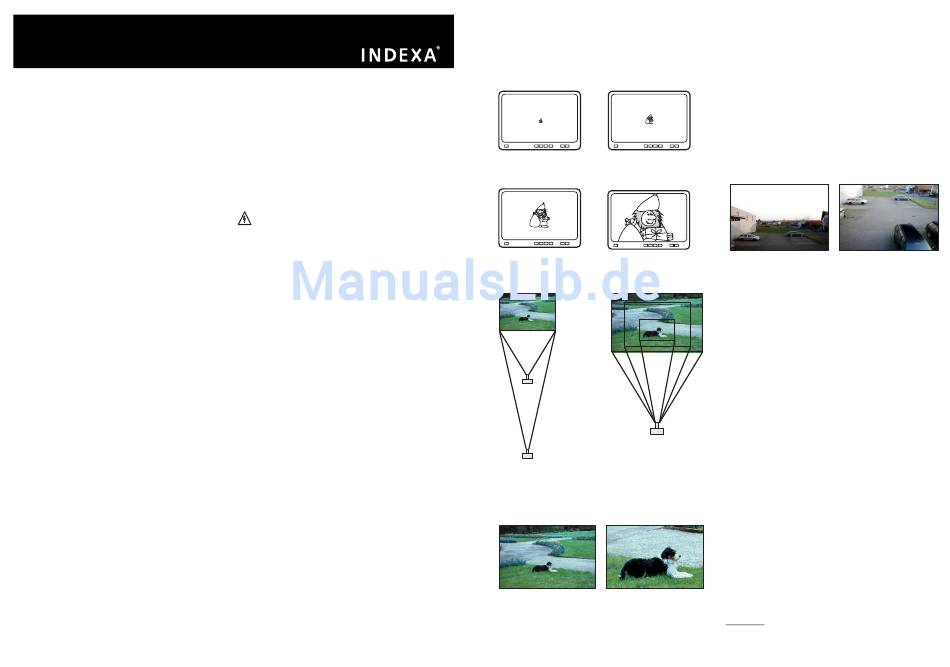

4. Gewünschter Blickwinkel /
Detailerkennung festlegen
Entsprechend dem Zweck der Überwachung muss der Blickwinkel festgelegt
werden. Je größer der Bildausschnitt, desto weniger Detail ist erkennbar.
Beispiele der Detailerkennung einer Person:
Wahrnehmen
Erkennen
Das von der Kamera erfasste Bild ergibt sich aus der Entfernung zwischen
Kamera und Objekt und dem Objektivwinkel:
Weitwinkelobjektiv
nah beim Objekt
Teleobjektiv
weiter entfernt vom Objekt
Das Objekt erscheint bei beiden Objektiven gleich
n
groß und deswegen genauso detailliert.
Der Weitwinkel zeigt einen
größeren Bildausschnitt
1
Ein kleiner Verlust der Detailerkennung durch Bildbearbeitung und
Komprimierung muss berücksichtigt werden. Verluste entstehen durch
Bearbeitung von Digitalrecordern, durch Aufzeichnung und Wiedergabe und
durch Netzwerkübertragung oder Internetübertragung.
5. Platzierung
Überprüfen Sie am Besten vor der Montage das Kamerabild. Nehmen Sie
hierzu das Gerät in Betrieb und halten Sie die Kamera an die gewünschte
Stelle. Verändern Sie bei Bedarf die Kameraposition oder stellen Sie das
Objektiv ein, bis Sie den optimalen Bildausschnitt gefunden haben.
Achten Sie auf folgende Punkte:
!
Die Kamera sollte so angebracht werden, dass möglichst kein direktes
Licht oder Sonneneinstrahlung auf das Objektiv fällt, ansonsten kann das
Bild übersteuert werden. Platzieren Sie die Kamera in Innenräumen so,
dass möglichst keine Beleuchtung und kein Fenster im Bild zu sehen
sind. Im Außenbereich sollte die Kamera so hoch angebracht werden,
Detektieren
dass sie nach unten schaut und kein Himmel im Bild zu sehen ist. Denken
Sie auch daran, dass die Position der Sonne nicht konstant ist.
Identifizieren
falsch
!
Bei Kameras mit integrierter Infrarotbeleuchtung achten Sie darauf, dass
sich keine großen hellen Objekte im Nahbereich befinden, da die helle
1
Reflexion des Infrarotlichtes durch diese Objekte zur Übersteuerung führt
und der Hintergrund dadurch dunkler erscheint.
!
Schützen Sie Kameras mit integrierter Infrarotausleuchtung möglichst
2
vor Regen, da Regentropfen direkt vor dem Objektiv das Infrarotlicht
verstärkt reflektieren.
!
Achten Sie da rauf, dass der Montageort der Kamera möglichst Staub-
und vibrationsfrei ist, und dass eine gute Luftzirkulation gegeben ist.
!
Achten Sie darauf, dass
für das Stromversorgungs- und das Videoausgangskabel am Montageort
befindet.
!
Bei einer wetterfesten Kamera (IP 65 oder höher):
!
Wollen Sie die Kamera im Außenbereich montieren, sollte der
Montageort nach Möglichkeit vor direktem Regeneinfall geschützt
Weitwinkelobjektiv und
Teleobjektiv
sein. Das Netzgerät muss geschützt sein. Die Steckerverbindung zum
in gleicher Entfernung zum
Netzgerätkabel muss so geschützt werden, dass keine Nässe in die
Objekt
Verbindung gelangen kann.
!
Durch die Eigenwärmeentwicklung der Kamera ist in der Regel keine
zusätzliche Heizung nötitg. Um Kondenswasserbildung im Winter zu
Der Telewinkel zeigt mehr
vermeiden, muss die Kamera immer mit Strom versorgt werden.
Details
2
6. Einstellung des Objektivs
Der gewünschte Bildausschnitt ist, wie in Kapitel 4 beschrieben, je nach Art
des Objektivs einzustellen.
Der horizontale Erfassungswinkel ist Objektiv- und Sensorformat-abhängig.
Er wird in den Technischen Daten der Kamera bzw. des Objektivs angegeben.
Der vertikale Erfassungswinkel ergibt sich aus dem Format 16:9.
Fixobjektiv
Hat die Kamera ein festes Objektiv, dann ergibt sich der Bildausschnitt aus der
Entfernung zwischen Kamera und Objekt.
richtig
sich eine geeignete Durchführungsmöglichkeit
