indexa IND2 Serie Anleitung Seite 2

Vario-Objektiv
Das Vario-Objektiv ermöglicht eine bequeme Einstellung vor Ort. Beide
Regler (Zoom und Fokus) sind miteinander einzustellen, um den Bildwinkel
und den Fokus zu optimieren. Die Regler dürfen nicht beide auf Anschlag
eingestellt werden, da sonst das Bild nicht fokussiert.
7. Verbindungskabel
#
Verwenden Sie passende BNC-Stecker; die beste Verbindung bieten
Kompressions-Stecker.
#
Verlegen Sie Kabel möglichst nicht parallel zu einem 230 V / 400 V-
Kabel; Verlegen Sie sie idealerweise in einem separaten Kunststoff-
Leerrohr
#
Kabel dürfen auf keinen Fall gequetscht und auch nicht geknickt
werden (kleinster Biegeradius bei RG59: 26 mm).
8. Anschluss und Inbetriebnahme
!
Schließen Sie den AHD-Ausgang an den AHD-E ingang eines Recorders
( AHD -DVR) über ein 75 Ohm RG59 Koaxialkabel an.
!
Schließen Sie eine stabilisierte 12 V DC Stromversorgung, z.B. ein
Netzgerät, an die 12 V-Buchse an. Verwenden Sie bei Bedarf den
beiliegenden Adapterstecker auf Klemmanschluss. Verwenden Sie ein
Netzgerät mit überdimensionierter Nennleistung, mindestens 20%
mehr als die Nennstromaufnahme der Kamera. Berücksichtigen Sie
ggf. Spannungsverlust über die Kabellänge.
!
Schließen Sie das Netzgerät an den Netzstrom an.
!
Entfernen Sie ggf. den Objektivdeckel oder die Schutzfolie.
Die Kamera ist nun betriebsbereit.
Ist kein Bild vorhanden:
#
Prüfen Sie als erstes die Stromversorgung. Ein einfacher Test bei
Tag/Nacht-Kameras ist, den Dämmerungsschalter abzudunkeln: wenn
Strom vorhanden ist, macht der Filter ein leises Klack-Geräusch
und/oder die Infrarot-Leuchtdioden glühen schwach.
#
Ist kein Strom vorhanden, prüfen Sie als erstes die Stromversorgung
sowie die Verbindung an der 12 V DC-Buchse. Die Verbindungsstecker
am Netzgerät können leicht unterschiedlich sein. Falls notwendig,
biegen Sie den innenliegenden Pol der 12 V-Buchse der Kamera leicht
zur Seite, um eine feste Verbindung zu gewährleisten.
#
Ist Strom vorhanden, aber kein oder ein schlechtes Bild zu sehen,
prüfen Sie die Einstellung des Ausgangssignals über die OSD-
Steuerung. Viele Kameras können zwischen AHD 1080p, AHD 720p
und PAL Video umgeschaltet werden.
#
Kommt trotzdem kein Signal über ein bestehendes Kabel, schließen Sie
die Kamera über ein kurzes Kabel an, um die Funktion der Kamera zu
überprüfen. Bei Kameras mit Einstellung über OSD-Menü reduzieren
Sie die Bildrate und ggf. die Auflösung.
Hinweise zur Bildaufnahme:
#
Beachten Sie, dass es durch z.B. digitale Bearbeitung in einem
Recorder zu Verlusten bei der Auflösung kommen kann. Wählen Sie
deshalb die höchste Auflösung / die beste Bildqualität am Recorder für
die Aufnahme.
#
Bei Kameras mit integrierter Infrarotausleuchtung können z.B. Regen,
Nebel, Staub, Pollen oder Insekten direkt in Kameranähe eine
Aufnahme bei der Bewegungserkennung (Motion Detection) eines
Digitalrecorders auslösen.
#
Ist der überwachte Bereich nicht ausreichend beleuchtet, entsteht ein
Rauschen im Bild ("Grieseln"). Dies kann eine Aufnahme bei der
Bewegungserkennung eines Digitalrecorders auslösen.
9. Wartung und Reinigung
#
Das Gerät ist wartungsfrei: Öffnen Sie niemals das geschlossene Gehäuse.
#
Überprüfen Sie regelmäßig die technische Sicherheit und die Funktion.
#
Ziehen Sie vor der Reinigung das Netzgerät aus der Steckdose.
#
Äußerlich darf das Gerät nur mit einem weichen, nebelfeuchten Tuch oder
Pinsel gereinigt werden.
#
Verwenden Sie zur Reinigung keine carbonhaltigen Reinigungsmittel,
Benzine, Alkohole oder ähnliches. Dadurch wird die Oberfläche des
Gerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich
und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen
Werkzeuge, Schraubendreher, Metallbürsten o.ä.
10 . Garantie
Auf dieses Gerät leistet der Hersteller zusätzlich zu den gesetzlichen
Gewährleistungsansprüchen gegenüber dem Verkäufer, gemäß
nachstehenden Bedingungen, 2 JAHRE GARANTIE ab Kaufdatum (Nachweis
durch Kaufbeleg). Diese Garantiefrist gilt nur gegenüber dem Erstkäufer und
ist nicht übertragbar. Diese Garantie gilt nur für den Gebrauch unter normalen
Wohnbedingungen in privaten Haushalten. Ihre gesetzlichen Rechte werden
durch diese Garantie nicht eingeschränkt. Die Garantie gilt nur für Material-
und Herstellungsfehler und ist auf Tausch oder Reparatur fehlerhafter Geräte
beschränkt. Die Garantieleistung beschränkt sich in jedem Fall auf den
handelsüblichen Preis des Gerätes. Die Garantie gilt nicht für Verschleißteile,
Batterien oder Akkus. Diese Garantie gilt nur, wenn die Bedienungs- und
Pflegeanleitungen befolgt wurden. Schäden, die auf Missbrauch,
unsachgemäße Handhabung, äußere Einwirkungen, Staub, Schmutz, Wasser
oder allgemein auf anomale Umweltbedingungen zurückzuführen sind sowie
Schäden, die durch Überspannung, Akkus, Batterien oder eine nicht geeignete
Spannungsversorgung verursacht wurden, sind von der Garantie
ausgeschlossen. Die Garantie erlischt, wenn Reparaturen oder Eingriffe von
Personen vorgenommen werden, die hierzu nicht ermächtigt sind, oder wenn
dieses Gerät mit Ergänzungs- oder Zubehörteilen versehen wird oder solche
verwendet werden, die nicht auf dieses Gerät abgestimmt sind. Innerhalb der
Garantiezeit informieren Sie sich bei der zuständigen Vertriebsfirma über
Rücksendemodalitäten. Rücksendungen müssen gut verpackt und frei Haus
erfolgen. nicht autorisierte oder nicht frei gemachte Sendungen werden nicht
angenommen. Reparaturen können nur bearbeitet werden, wenn eine
ausführliche Fehlerbeschreibung beiliegt. Senden Sie überdies nur komplette
Systeme zurück. Nach Ablauf der Garantiezeit sind Reparaturen
kostenpflichtig und nicht immer möglich. Garantieleistungen bewirken weder
eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in
Gang. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist
für das Gesamtgerät. Soweit eine Haftung nicht zwingend gesetzlich
vorgeschrieben ist, sind weitergehende Ansprüche, insbesondere in Hinsicht
auf entstandene Personen- oder Sachschäden durch die Benutzung oder durch
keine oder durch fehlerhafte Funktion des Gerätes ausgeschlossen.

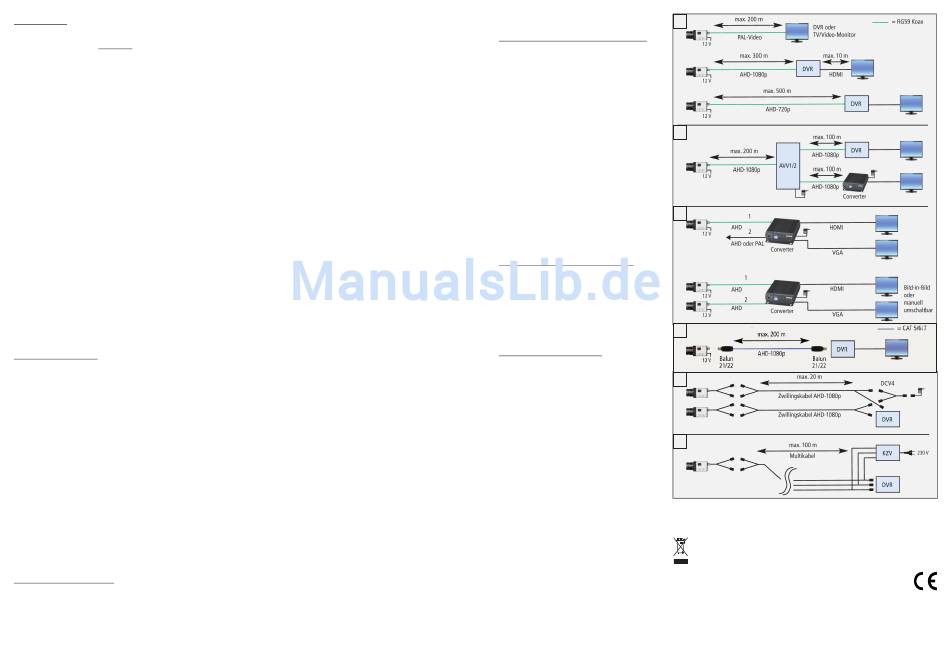

11. Anschlussübersicht A
Übertragung über Koaxialkabel (s. Abb. A)
AHD-Signale haben mit 300 m bei 1080p und 500 m
bei 720p eine höhere Übertragungsreichweite als
analoge PAL-Signale. Die Signale von AHD-Kameras
werden im DVR decodiert. An den DVR selbst kann direkt
ein Monitor über HDMI oder VGA angeschlossen werden.
Soll das Signal an mehr als einen Recorder oder Monitor
verteilt werden, so kann ein Video-Verteilverstärker
B
(AVV1/2, S. Abb. B) eingesetzt werden.
Der direkte Anschluss einer AHD-Kamera an einen
Monitor ist nicht möglich, hierfür wird ein HDMI-
Converter AHDMI02 ( s. Abb. C) benötigt. Dieses Gerät
hat HDMI- und VGA-Ausgänge. Ein Multifunktions-
anschluss kann als PAL-Videoausgang verwendet
werden. Alternativ kann dieser Anschluss als zweiter
C
AHD-Eingang verwendet werden. In diesem Fall können
die zwei Eingangssignale als Bild-in-Bild dargestellt
werden.
Übertragung über CAT5/6/7 (s. Abb. D)
Als Alternative zum Koaxialkabel kann ein Adernpaar
eines CAT576/7 Kabels verwendet werden. Hierfür wird
an jedem Leitungsende ein „Balun" benötigt. Die
maximale Übertragungsreichweite eines AHD-Signals
beträgt 200 m bei 1080p und 300 m bei 720p
D
Auflösung.
Stromversorgung der Kamera
Die Kamera benötigt eine Stromversorgung von 12 V DC
über eine DC-Stecker oder Klemmen. Hierfür kann ein
E
Steckernetzgerät oder Unterputznetzgerät (OTTO/ORBIT)
verwendet werden. Bei der Versorgung über ein Stecker-
netzgerät sollte eine Steckdose in der Nähe der Kamera
vorhanden sein.
Alternativ zum lokalen Netzgerät kann die Strom-
F
versorgung auch über ein Zwillingskabel (VKZ10, VKZ20,
s. Abb. E) erfolgen. Aufgrund des Kabeldurchmessers ist
die Reichweite bei dieser Lösung auf max. 20 m begrenzt.
Eine weitere Möglichkeit ist der Einsatz einer
Kamerazentralversorgung (KZV, s. Abb. F), welche die
12 V Spannung in die Kameras einspeist. Der Vorteil
hierbei ist, dass die separate Verlegung von Steckdosen
12. Entsorgung
entfällt, was die Installation speziell bei
Mehrkamerasystemen erleichtert.
Zur Verfügung stehen KZV8 für bis zu 8 Kameras bzw.
KZV10 für bis zu 10 Kameras und 1 DVR, mit integrierter
Notstromversorgung für Kameras und DVR.
Beim Einsatz der KZV erfolgt die Übertragung über
Multikabel RG59MULTI100 mit max. Leitungslänge von
100m oder MULTI100 mit max. Leitungslänge von 50 m.
*
Sie dürfen Verpackungsmaterial oder Geräte
nicht im Hausmüll entsorgen, führen Sie sie
der Wiederverwertung zu. Den zuständigen
Recyclinghof bzw. die nächste Sammelstelle
erfragen Sie bei Ihrer Gemeinde.
* max. 60 m mit
HDMI-Extender
HDX01
Indexa GmbH
Paul-Böhringer-Str. 3
D-74229 Oedheim
www.indexa.de
