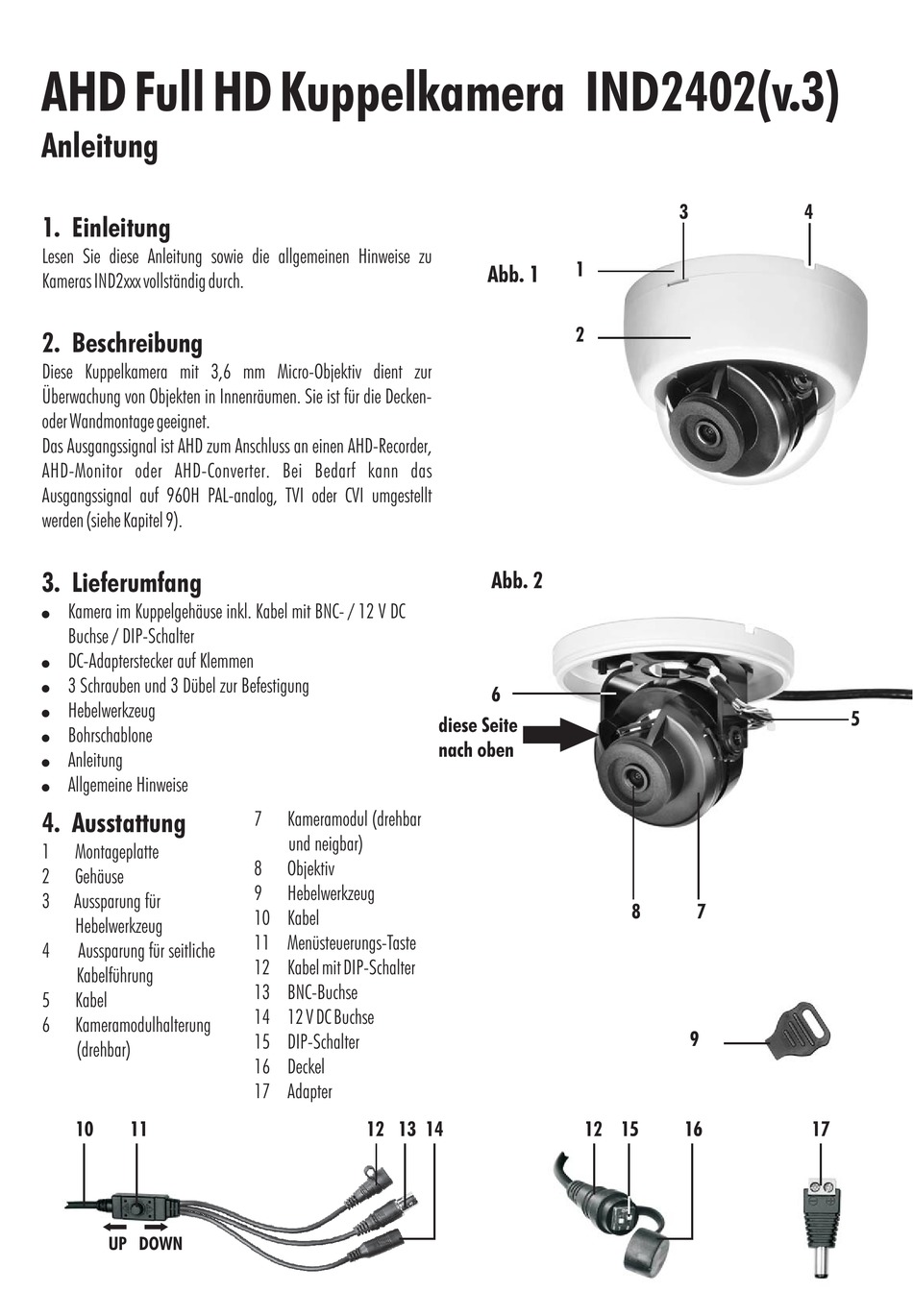

AHD Full HD Kuppelkamera IND2402(v.3)
Anleitung
1. Einleitung
Lesen Sie diese Anleitung sowie die allgemeinen Hinweise zu
Kameras IND2xxx vollständig durch.
2. Beschreibung
Diese Kuppelkamera mit 3,6 mm Micro-Objektiv dient zur
Überwachung von Objekten in Innenräumen. Sie ist für die Decken-
oder Wandmontage geeignet.
Das Ausgangssignal ist AHD zum Anschluss an einen AHD-Recorder,
AHD-Monitor oder AHD-Converter. Bei Bedarf kann das
Ausgangssignal auf 960H PAL-analog, TVI oder CVI umgestellt
werden (siehe Kapitel 9).
3. Lieferumfang
!
Kamera im Kuppelgehäuse
Buchse / DIP-Schalter
!
DC-Adapterstecker auf Klemmen
!
3 Schrauben und 3 Dübel zur Befestigung
!
Hebelwerkzeug
!
Bohrschablone
!
Anleitung
!
Allgemeine Hinweise
4. Ausstattung
1
Montageplatte
2
Gehäuse
3
Aussparung für
Hebelwerkzeug
4
Aussparung für seitliche
Kabelführung
5
Kabel
6
Kameramodulhalterung
(drehbar)
10
11
UP DOWN
inkl. Kabel
mit BNC- / 12 V DC
7
Kameramodul (drehbar
und neigbar)
8
Objektiv
9
Hebelwerkzeug
10 Kabel
11 Menüsteuerungs-Taste
12 Kabel mit DIP-Schalter
13 BNC-Buchse
14 12 V DC Buchse
15 DIP-Schalter
16 Deckel
17 Adapter
12 13 14
1
Abb. 1
2
Abb. 2
6
diese Seite
nach oben
12 15
3
4
8
7
9
16
5
17
