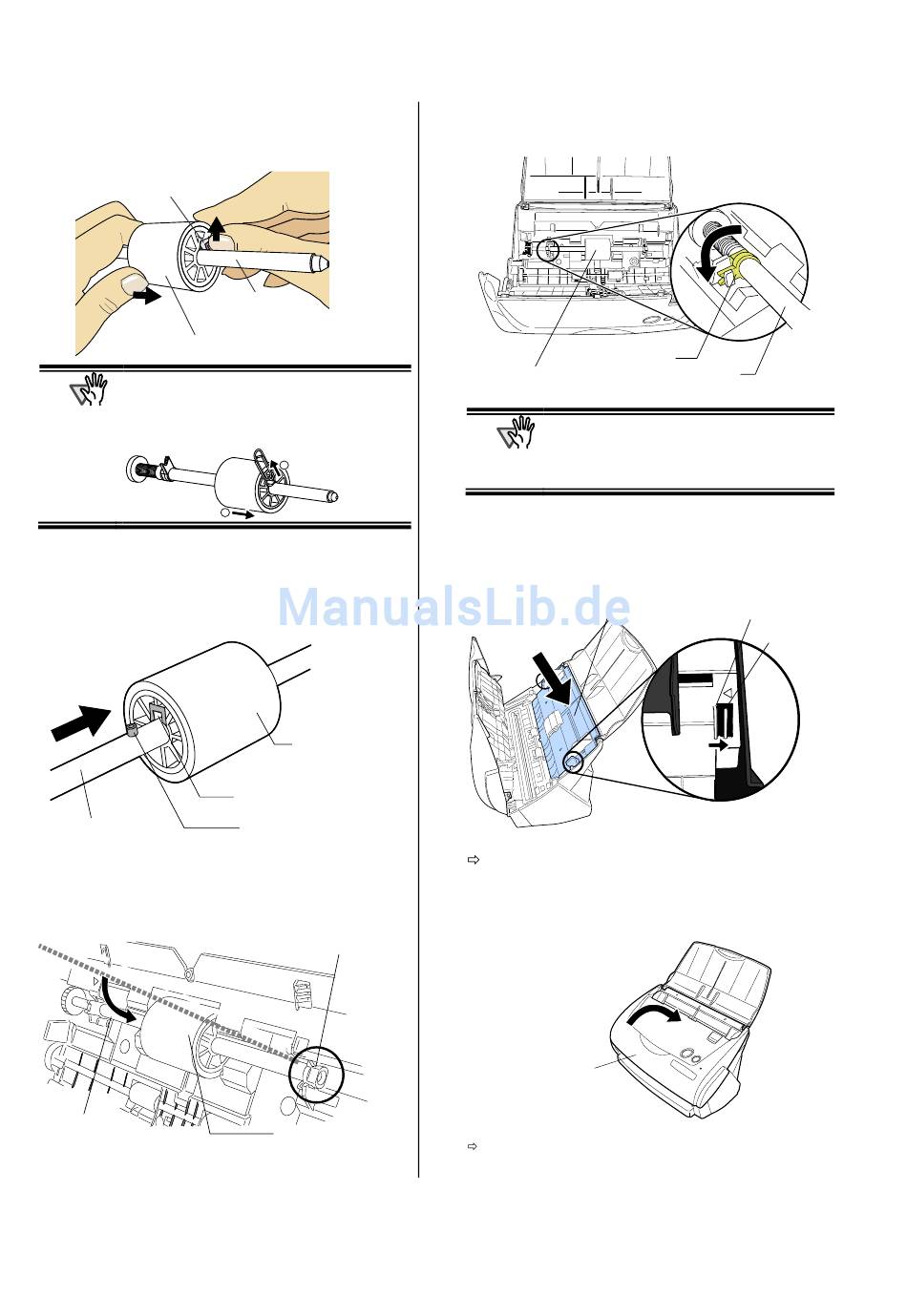

6.
Entfernen Sie die Einzugsrolle von der Achse.
Ziehen Sie die Rolle von der Achse während Sie die
Halterung nach oben drücken.
Halterung
Geben Sie Acht, nicht Ihren Fingernagel
ACHTUNG
abzubrechen. Um dies zu vermeiden, können
Sie auch wie in der Abbildung gezeigt eine
Büroklammer zum Anheben der Halterung
verwenden.
7.
Stecken Sie die neue Einzugsrolle auf die Achse auf.
Installieren Sie die neue aufgesteckte Einzugsrolle,
indem Sie die Hervorstehung an dem entsprechenden
Gegenstück der neuen Einzugsrolle ausrichten.
Achse
8.
Installieren Sie die neue Einzugsrolle aufgesteckt auf
der Achse,
indem Sie die Achse in die entsprechende
Halterung einsetzen.
Achse
24 |
Achse
Einzugsrolle
1
2
Einzugsrolle
Gegenstück
Hervorstehung
Halterung
Einzugsrolle
9.
Fixieren Sie die Einzugsrollen-Halterung (links),
indem Sie diese in Pfeilrichtung drehen.
Einzugsrollen
-Halterung
Einzugsrolle
ACHTUNG
Versichern Sie sich, dass die Einzugsrolle
korrekt sitzt. Anderenfalls kann dies
Papierstaus oder andere Einzugsfehler zur
Folge haben.
10. Bringen Sie die Blattführung an den Scanner an.
Setzen Sie die Blattführung in den Scanner ein,
während Sie deren Griff fassen
Blattführung
Sie können normalerweise hören, wie der ADF in
seine Position einklickt.
11. Schließen Sie die ADF-Abdeckung.
ADF-Abdeckung
Sie können normalerweise hören, wie der ADF in
seine Position einklickt.
Achse
.
Griff
Klammer
