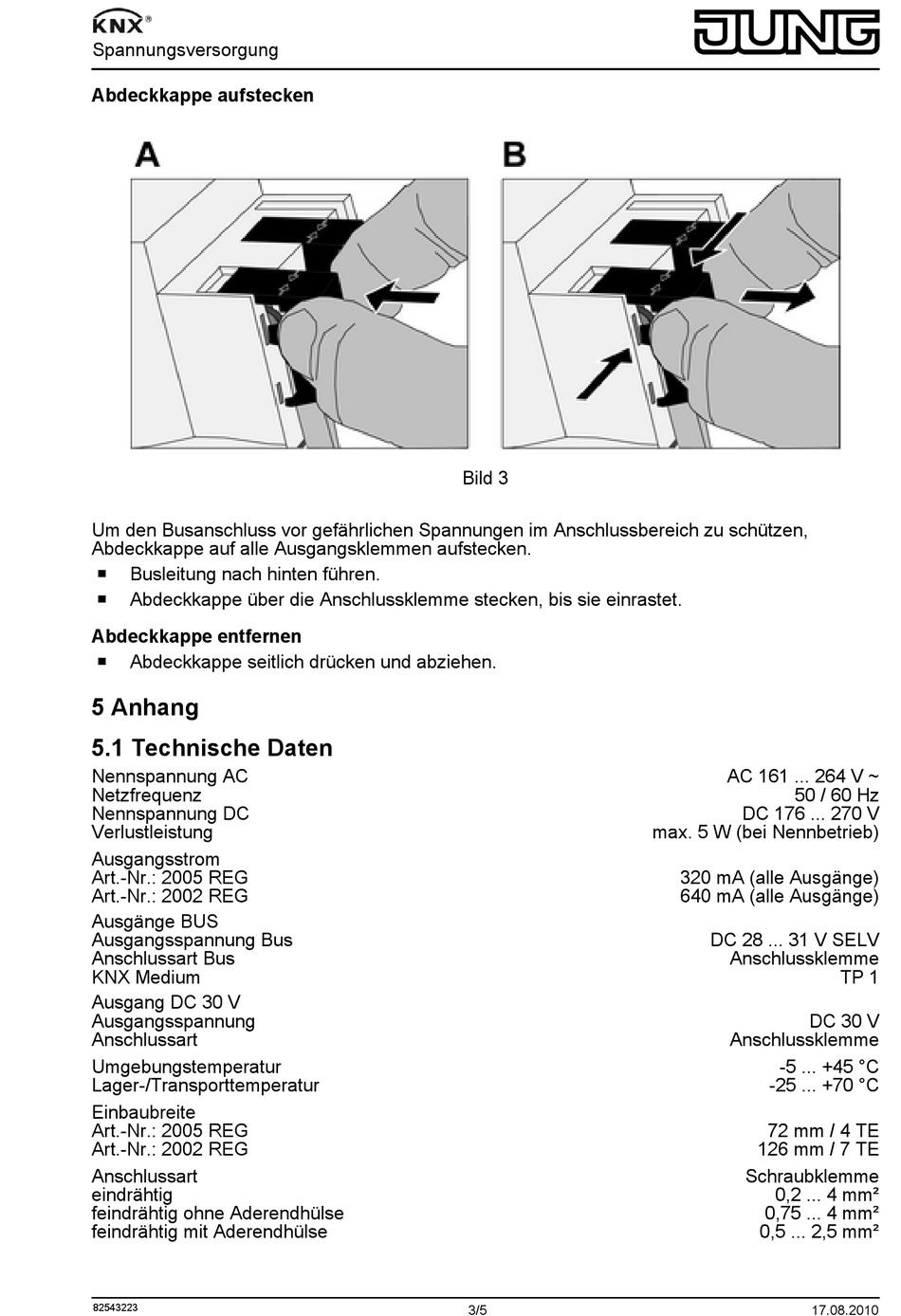

Spannungsversorgung
Abdeckkappe aufstecken
Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen,
Abdeckkappe auf alle Ausgangsklemmen aufstecken.
o
Busleitung nach hinten führen.
o
Abdeckkappe über die Anschlussklemme stecken, bis sie einrastet.
Abdeckkappe entfernen
o
Abdeckkappe seitlich drücken und abziehen.
5 Anhang
5.1 Technische Daten
Nennspannung AC
Netzfrequenz
Nennspannung DC
Verlustleistung
Ausgangsstrom
Art.-Nr.: 2005 REG
Art.-Nr.: 2002 REG
Ausgänge BUS
Ausgangsspannung Bus
Anschlussart Bus
KNX Medium
Ausgang DC 30 V
Ausgangsspannung
Anschlussart
Umgebungstemperatur
Lager-/Transporttemperatur
Einbaubreite
Art.-Nr.: 2005 REG
Art.-Nr.: 2002 REG
Anschlussart
eindrähtig
feindrähtig ohne Aderendhülse
feindrähtig mit Aderendhülse
82543223
Bild 3
3/5
AC 161 ... 264 V ~
50 / 60 Hz
DC 176 ... 270 V
max. 5 W (bei Nennbetrieb)
320 mA (alle Ausgänge)
640 mA (alle Ausgänge)
DC 28 ... 31 V SELV
Anschlussklemme
DC 30 V
Anschlussklemme
-5 ... +45 °C
-25 ... +70 °C
72 mm / 4 TE
126 mm / 7 TE
Schraubklemme
0,2 ... 4 mm²
0,75 ... 4 mm²
0,5 ... 2,5 mm²
17.08.2010
TP 1
