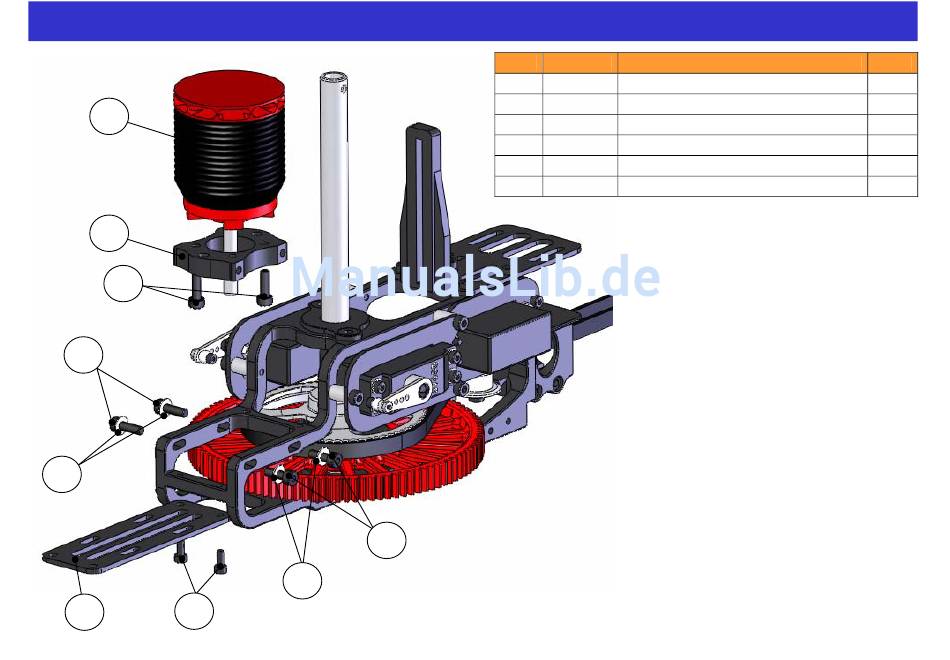

Baustufe 3.12: Montage Rahmen – Motor und CFK Regler Platte
1
2
3
4
5
7
6
4
5
Pos.
Teile-Nr.
Bezeichnung
1
Elektro-Motor
2
8503
E-Motorplatte
3+4
S_132
M3x10
5
S_147
U-Scheibe M3
6
8304
CFK Regler Platte
7
S_112
M2,5x6
1. Montieren Sie zuerst den Elektromotor
mit zwei M3x10 Schrauben (Pos. 3) auf
der E-Motorplatte (Pos. 2).
2. WICHTIG: Beim Alien 600, bei dem in
der Regel größere Motoren wie z.B. der
Kora Top 30-12 eingesetzt werden,
müssen zur Montage auf der E-
Motorplatte M4x12 Schrauben
verwendet werden.
3. Verschrauben Sie nun gemäß Zeichnung
die E-Motorplatte mit dem Rahmen.
4. Befestigen Sie das von Ihnen ausge-
wählte Antriebsritzel auf der Welle des
Motors und schrauben Sie es mit
beiliegendem Gewindestift fest.
WICHTIG: Das Antriebsritzel muss
mittig zum Hauptzahnrad positioniert
werden. Zudem muss an der Antriebs-
welle des Motors eine Planstelle für den
Gewindestift angebracht werden, z.B.
mit Hilfe eines Dremels, damit das
Antriebsritzel nicht durchdreht.
Stk.
1
1
6
4
1
2
