Betriebsanleitung
D103298X0DE
Fisher
Control-Disk
™
Inhalt
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einführung
Inhalt des Handbuches
Diese Betriebsanleitung enthält Informationen über Installation, Wartung und Ersatzteile für das Fisher Control-Disk-Ventil, DN 50
bis DN 300 oder NPS 2 bis NPS 12 (Abbildung 1). Informationen über Antrieb und Zubehör sind in separaten Betriebsanleitungen
enthalten.
Control-Disk-Ventile dürfen nur von Personen eingebaut, bedient oder gewartet werden, die umfassend in Bezug auf die
Installation, Bedienung und Wartung von Ventilen, Antrieben und Zubehör geschult wurden und darin qualifiziert sind. Um
Personen- oder Sachschäden zu vermeiden, muss diese Betriebsanleitung gründlich gelesen werden. Alle Anweisungen,
insbesondere Sicherheitsvorkehrungen und Warnhinweise, sind strikt zu befolgen. Bei Fragen zu Anweisungen in dieser Anleitung
Kontakt mit dem zuständigen
Beschreibung
Das Control-Disk-Drehstellventil weist eine hervorragende Regelgüte auf. Die gleichprozentige Kennlinie sorgt für einen großen
Regelbereich, der vergleichbar ist mit dem eines Kugelsegmentventils. Diese Eigenschaft ermöglicht eine Regelung nahe am
gewünschten Sollwert, unabhängig von Störfaktoren im Prozess. Dadurch wird die Prozessvariabilität reduziert.
Zentrierclips bieten Flexibilität bei der Montage und Zentrierung des gleichen Sandwichgehäuses in unterschiedlichen
Rohrleitungskonfigurationen (ASME und EN Druckstufen). Das Ventilgehäuse ist kompatibel mit den Druckstufen PN 10 bis PN 40
sowie Class 150 und 300. Die Baulängen entsprechen den Normen EN 558, API 609 und MSS-SP68.
Das Control-Disk-Drehstellventil hat ein exzentrisches Klappenblatt und Weich- oder Metallsitz, die beide eine hohe Dichtheit des
Abschlusses aufweisen. Dank der Technologie der austauschbaren Sitzringe kann ein Weichsitz oder ein Metallsitz in das gleiche
Ventilgehäuse eingesetzt werden.
www.Fisher.com
™
. . . . . . . . . . . . . . . . . . . . . . .
Emerson Automation Solutions Vertriebsbüro
-Drehstellventil

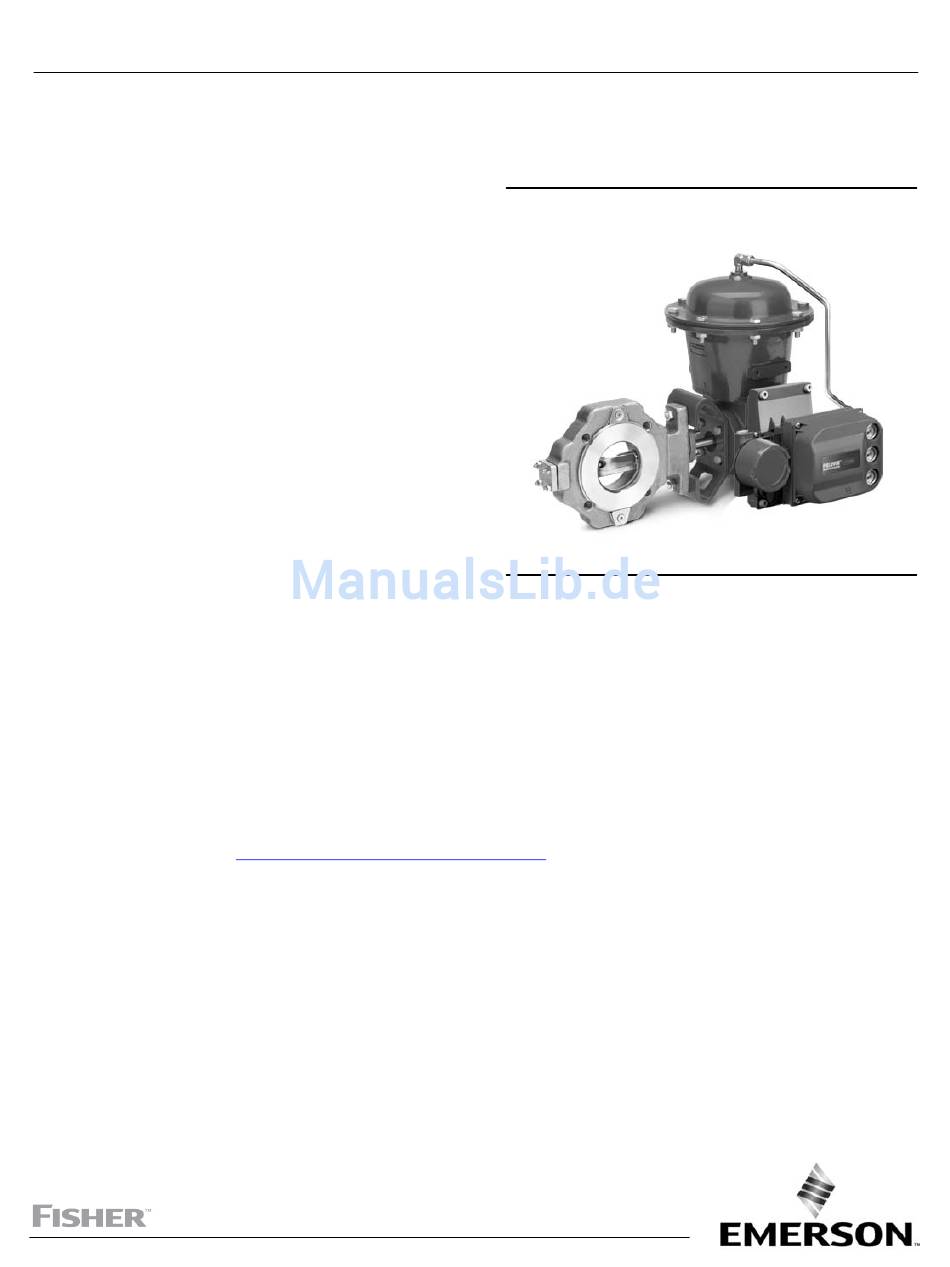

Abbildung 1. Fisher Control-Disk-Ventil mit Antrieb
2052 und digitalem Stellungsregler DVC6200
1
1
1
2
2
4
7
8
12
12
18
18
20
21
W9418-2
aufnehmen.
Control-Disk-Ventil
ZWISCHENFLANSCH-BAUWEISE
Juni 2017
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fisher Control-Disk
Inhaltszusammenfassung für Fisher Control-Disk
-
Seite 1: Inhaltsverzeichnis
DN 300 oder NPS 2 bis NPS 12 (Abbildung 1). Informationen über Antrieb und Zubehör sind in separaten Betriebsanleitungen enthalten. Control-Disk-Ventile dürfen nur von Personen eingebaut, bedient oder gewartet werden, die umfassend in Bezug auf die Installation, Bedienung und Wartung von Ventilen, Antrieben und Zubehör geschult wurden und darin qualifiziert sind. Um Personen- oder Sachschäden zu vermeiden, muss diese Betriebsanleitung gründlich gelesen werden. -
Seite 2: Schulungsprogramme
Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Schulungsprogramme Wenden Sie sich bitte zwecks Informationen über angebotene Kurse zu Fisher Control-Disk-Ventilen sowie zu einer Vielzahl anderer Produkte an: Emerson Automation Solutions Educational Services - Registration Telefon: +1-641-754-3771 oder 1-800-338-8158 E-Mail: education@emerson.com emerson.com/fishervalvetraining Tabelle 1. Fisher Control-Disk-Ventil - Technische Daten... - Seite 3 Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Tabelle 3. Zulässige Temperaturen der Werkstoffe WERKSTOFF TEMPERATURBEREICHE EN-Werkstoffe Gehäuse Welle Lagerbuchse und Auskleidung Sitzring Packung Stahlguss S17400 oder PEEK/PTFE PTFE oder RPTFE PTFE oder Graphit -10 bis 232 14 bis 450 1.0619 S20910 UHMWPE...
-
Seite 4: Installation
EN- oder ASME-Druck-/Temperaturgrenzen entsprechen. Die maximal zulässigen Eingangsdrücke für die Control-Disk-Ventilgehäuse aus den Werkstoffen CW2M oder M35-2 sind in Tabelle 4 aufgeführt. 1. Wenn der Anlagenbetrieb zur Überprüfung oder Wartung der Stellklappe nicht unterbrochen werden darf, muss ein Bypass mit drei Ventilen um die Armatur herum installiert werden. - Seite 5 Dichtungen und der Flansche zu erzielen. WARNUNG Das Control-Disk-Ventilgehäuse ist durch den Einbau in eine Rohrleitung nicht zwangsläufig geerdet. Wenn die Stellklappe in entzündlichen oder explosionsgefährdeten Bereichen oder für Sauerstoff eingesetzt wird, besteht durch elektrostatische Aufladung der Ventilbauteile Explosionsgefahr. Zur Vermeidung von Personen- oder Sachschäden unbedingt sicherstellen, dass das Ventilgehäuse an der Rohrleitung geerdet ist, bevor das Stellventil in Bereichen mit gefährlichen oder...
- Seite 6 Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Tabelle 5. Daten der Gewindebolzen SANDWICH- UND ZWISCHENFLANSCH-BAUWEISE MIT DURCHGANGSBOHRUNGEN NENN- WEITE PN 10 PN 16 PN 25 PN 40 Durch- Durch- Durch- Durch- Anzahl Anzahl Anzahl Anzahl messer messer messer messer Maß A, Maß A, Maß...
-
Seite 7: Wartung
Juni 2017 D103298X0DE Hinweis Standardpackungen für das Control-Disk-Ventil bestehen ganz (Graphitbandpackung) oder teilweise aus leitenden Packungsringen (z. B. Adapterring aus PTFE/Kohlenstoff bei PTFE-Dachmanschettenpackung), um für den Einsatz in explosionsgefährdeten Bereichen eine elektrisch leitfähige Verbindung zwischen Welle und Gehäuse herzustellen. Wird die Armatur für Sauerstoff eingesetzt, nach dem folgenden Verfahren eine alternative Masseverbindung zwischen Welle und... -
Seite 8: Wartung Der Packung
Rohrleitung eingebautem Ventil vorgenommen werden und gelten für PTFE-Dachmanschetten- oder Graphitstopfbuchsenpackungen. Für Control-Disk-Ventile ist auch ein ENVIRO-SEAL Packungssystem lieferbar. Zum Einbau des ENVIRO-SEAL Packungssystems in ein vorhandenes Ventil die Anweisungen aus der Betriebsanleitung des Packungssystems (D101643X012) beachten. Zum Entfernen von Packungsteilen bei einem Ventil mit dem ENVIRO-SEAL Packungssystem die Anweisungen für Ventile mit ENVIRO-SEAL Packungssystem in diesem Abschnitt beachten. - Seite 9 Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Abbildung 4. Einzelheiten der Stopfbuchsenpackungen GE39901-A GE39986-A PTFE-DACHMANSCHETTEN GRAPHITBAND STANDARDPACKUNG GE40118-A GE40113-A GRAPHIT-PACKUNG EINFACHE PTFE-PACKUNG ENVIRO-SEAL PACKUNG HINWEISE: BEI LEITFÄHIGER PACKUNG BESTEHT DER OBERE ADAPTERRING IN DER PTFE-DACHMANSCHETTENPACKUNG AUS MIT KOHLENSTOFF GEFÜLLTEM PTFE. SCHMIERMITTEL AUFTRAGEN.
-
Seite 10: Austausch Der Packung
Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Austausch der Packung Zum Austausch der Packung muss der Antrieb abgebaut werden. Außerdem empfiehlt es sich, das Ventil aus der der Rohrleitung auszubauen, damit die Klappenblattposition richtig justiert werden kann. WARNUNG Die Kanten des Klappenblatts üben eine Scherwirkung aus, die zu Personenschäden führen kann. Zur Unfallverhütung beim Drehen des Klappenblatts (Pos. - Seite 11 Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE 6. Zum Einbau der Packung gemäß dem zutreffenden Verfahren wie folgt vorgehen: D Die Packung wie in Abbildung 4 dargestellt einbauen. D Bei Graphitbandpackung die Packungsringe und die Packungsscheiben stapeln und den Stapel so weit wie möglich in die Stopfbuchse schieben, ohne dass sich Lufteinschlüsse zwischen den Ringen bilden.
-
Seite 12: Austausch Des Sitzrings
Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE 7. Den Ausblassicherungsring (Pos. 40) auf die antriebsseitige Welle (Pos. 10) setzen, dann die Packungsmanschette einbauen. 8. Den Antrieb montieren und die geschlossene Position des Ventils gemäß den Anweisungen im Abschnitt Montage des Antriebs auf Seite 18 in diesem Handbuch einstellen, bevor das Ventil in Betrieb genommen wird. -
Seite 13: Zerlegung
Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE VORSICHT Bei der folgenden Demontage des Antriebs vom Ventil zum Abziehen der Antriebsteile von der Ventilwelle eine Abziehvor- richtung benutzen. Die Antriebsteile nicht von der Ventilwelle schlagen, um eine Beschädigung der Innengarnitur-Bauteile zu vermeiden. 2. Den Antrieb gemäß den Anweisungen in separaten Betriebsanweisungen des Antriebs ausbauen und dann die Kopfschrauben und Muttern (Pos. -
Seite 14: Zusammenbau
Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Tabelle 6. Innengewinde der mitlaufenden Welle NENNWEITE GEWINDEGRÖSSE M8 X 1,25 M10 X 1,50 M12 X 1,75 M16 X 2,00 M20 X 2,50 M20 X 2,50 M24 X 3,00 1. Nur für Ventile mit einem zweiteiligen, geteilten Wellendesign. DN 200-300 (NPS 8-12) Ventile wurden 2015 auf ein einteiliges Durchgangswellendesign geändert. - Seite 15 Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE VORSICHT Um Schäden am Gerät zu vermeiden, beim nun folgenden Einbau der Lager darauf achten, dass die Laschen an den Lagern in der richtigen Position sind. Die korrekte Einbauposition der Lager geht aus Abbildung 5 hervor.
- Seite 16 Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Abbildung 6. Einbau der Konus-/Expansionsstifte STIFTE IN DIESER RICHTUNG EINSETZEN STIFTE IN DIESER RICHTUNG HERAUSTREIBEN STIFTE IN DIESER RICHTUNG EINSETZEN KONUSSTIFT (POS. 8) W9403 KLAPPENBLATT EXPANSIONSSTIFT (POS. 3) (POS. 7) T IN DIE ANTRIEBSSEITE DES KLAPPENBLATTS GEPRÄGT...
- Seite 17 Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Abbildung 7. Querschnitt eines typischen Ventilgehäuses ANTRIEBSSEITIGES WELLENENDE KLAPPENDREHUNG GEGEN UHRZEIGERSINN ZUM ÖFFNEN MARKIERUNG ZEIGT UNGEFÄHRE KLAPPENBLATTPOSITION Abbildung 8. Stützfeder und Federsitze in der mitlaufenden Welle FEDERSITZ (POS. 9) FEDER IN DER MITLAUFEN DEN WELLE (POS. 12)
-
Seite 18: Montage Des Antriebs
Anschlag so eingestellt ist, dass sich das Klappenblatt nicht über die vollständig geschlossene Stellung hinaus drehen kann. D Bei Antrieben mit verstellbarem Spannschloss, wie den Fisher Antrieben 1051/1052 Größe 40, 60 und 70 oder 1061, muss das Spannschloss so eingestellt werden, dass das Ventil geschlossen ist, wenn die Membranplatte oder der Kolben am Antriebsanschlag sitzt. - Seite 19 Control-Disk-Ventil Juni 2017 D103298X0DE Abbildung 9. Anordnung von Hebel/Welle/Klappenblatt bei geschlossenem Ventil ANTRIEBSSTANGE LAGER ANTRIEBSSTANGENSEITE ANTRIEBSHEBEL HEBELMARKIERUNGEN (4) VENTILWELLENMARKIERUNG A3344 TYPISCHER ANTRIEB (FISHER 1052) QUERSCHNITT DURCH GEHÄUSE ANTRIEB ANBAU- ANBAU- ANBAU- ANBAU- VENTIL GESCHLOSSEN POSITION 1 POSITION 2 POSITION 3...
-
Seite 20: Ersatzteilsätze
Diese Sätze sind für einfache PTFE- oder Graphitpackungen erhältlich. Die Nachrüstsätze enthalten alle Teile, die für den Einbau des ENVIRO-SEAL Packungssystems in ein vorhandenes Control-Disk-Ventil erforderlich sind. Verschlissene Wellen, Schäden an den Stopfbuchsen oder andere Teile, die den Bearbeitungsspezifikationen, Maßtoleranzen und Konstruktionsspezifikationen von Emerson Automation Solutions nicht entsprechen, können das Betriebsverhalten des... -
Seite 21: Stückliste
Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Stückliste Pos. Beschreibung 15 Spacer 16* Gasket 17 Blind Flange 18 Stud 19 Hex Nut Hinweis 20 Drive Screw Teilenummern erhalten Sie von Ihrem Emerson Automation Solutions 21 Nameplate Vertriebsbüro. 22 Mfg Label 23* Packing Box Ring 24* Packing Set... - Seite 22 Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Abbildung 10. Fisher Control-Disk-Ventil HINWEIS HINWEIS HINWEIS HINWEIS AUSFÜHRUNG AUS SONDERLEGIERUNGEN NICHT DARGESTELLTE BAUTEILE: 31, 32, 33, 38, 130, 131 HINWEIS NUR ZUR VERWENDUNG MIT PTFE-SITZRING NICHT VERWENDET BEI NPS 4 UND NPS 6 VENTILGEHÄUSEN IN SANDWICHBAUWEISE HINWEIS NICHT VERWENDET BEI GRÖSSE 8 UND 12 ODER GRÖSSE 10 CLASS 150...
- Seite 23 Betriebsanleitung Control-Disk-Ventil Juni 2017 D103298X0DE Abbildung 11. Fisher Control-Disk - Details der Sitzringe AUSFÜHRUNG MIT STRÖMUNGSRING AUSFÜHRUNG MIT WEICHSITZ AUSFÜHRUNG MIT METALLSITZ GE36633_C_2...
- Seite 24 Wartung eines Produktes. Die Verantwortung bezüglich der richtigen Auswahl, Verwendung und Wartung der einzelnen Produkte liegt allein beim Käufer und Endanwender. Fisher, Control-Disk und ENVIRO-SEAL sind Markennamen, die sich im Besitz eines der Unternehmen des Geschäftsbereichs Emerson Automation Solutions der Emerson Electric Co. befinden. Emerson Automation Solutions, Emerson und das Emerson-Logo sind Marken und Dienstleistungsmarken der Emerson Electric Co.
