Gebrauchsanweisung mit Garantiebedingungen und Garantiekarte Handstaubsauger Diese Gebrauchsanweisung beschreibt die Grundmodelle S 140 - S 157 sowie darauf basierende Sondermodelle mit eigenem Namen / eigener Verkaufsbezeichnung. M.-Nr. 05 749 080...
Inhalt Ihr Beitrag zum Umweltschutz Gerätebeschreibung Sicherheitshinweise und Warnungen Vor dem Gebrauch Steckrohr / Teleskoprohr einstecken ........9 Handgriff einstecken .
Ihr Beitrag zum Umweltschutz Entsorgung der Verkaufsver- Entsorgung des Altgerätes packung Altgeräte enthalten vielfach noch wert- volle Materialien. Geben Sie deshalb Ihr Die Verpackung schützt das Gerät vor Altgerät entweder über Ihren Händler Transportschäden. Die Verpackungs- oder über das öffentliche Sammelsys- materialien sind nach umweltverträgli- tem in den Materialkreislauf zurück.
Seite 5

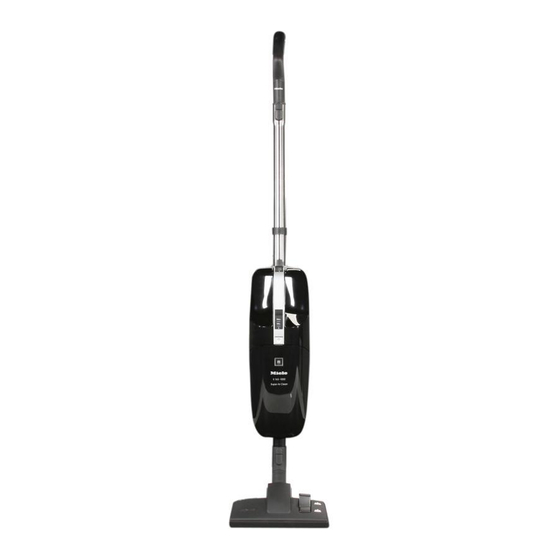

Staubbeutel Steckdose für Elektrobürste * Nebenstehende Abbildung beschreibt die Maximalausstattung des Staubsaugers. Einzelne Modelle können serienmäßig mit einer Miele Elektrobürste ausgestattet sein (nicht abgebildet). Diesen Geräten liegt eine separate Gebrauchsanweisung für die Elektrobürste bei. Je nach Modell können die mit * gekennzeichneten Ausstattungsmerkmale in ihrer...
Sicherheitshinweise und Warnungen Bei Kindern im Haushalt Dieser Staubsauger entspricht den Kindern ist die Benutzung des vorgeschriebenen Sicherheitsbe- Staubsaugers nur unter Aufsicht stimmungen. Ein unsachgemäßer gestattet. Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Vor der Benutzung Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie diesen Kontrollieren Sie den Staubsauger Staubsauger in Betrieb nehmen! Da-...
Sicherheitshinweise und Warnungen Im täglichen Gebrauch Saugen Sie keine schweren, harten oder scharfkantigen Gegenstände Schalten Sie den Staubsauger aus, auf! Der Staubsauger kann blockiert wenn Sie das Zubehör wechseln; und beschädigt werden. das ist besonders wichtig beim An- schluss einer Turbo- oder Elektrobürste. Vermeiden Sie beim Saugen mit ei- ner Saugdüse oder dem Saugrohr, Benutzen Sie den Staubsauger...
Reparaturen können er- Verwenden Sie nur Miele Staub- hebliche Gefahren für den Benutzer beutel mit dem Miele Qualitäts- entstehen! siegel, Original Miele Filter und Zube- hör. Nur dafür kann der Hersteller die Ein beschädigtes Anschlusskabel Sicherheit gewährleisten. muss aus Sicherheitsgründen ge- gen ein Original-Kabel ausgetauscht werden.
Vor dem Gebrauch Steckrohr / Teleskoprohr einstecken ^ Stecken Sie das jeweilige Rohr mit der quadratischen Prägung nach oben in das Staubsaugergehäuse und drehen Sie es dann bis zum Ein- rasten etwas hin und her. Wenn Sie das Rohr wieder herauszie- hen möchten, ^ drücken Sie die Entriegelungstaste (Bilddetail) und ziehen es mit einer...
Vor dem Gebrauch ...das Steckrohr / Teleskoprohr auch als Saugrohr benutzen. Das ist praktisch, wenn Sie z. B. unter Möbelstücken mit geringem Abstand zum Fußboden saugen möchten. Bodendüse aufstecken ^ Stecken Sie die Bodendüse auf den Saugstutzen des Staubsaugers bzw. auf das Saugrohr und drehen Sie die- se bis zum Einrasten etwas hin und her.
Verwendung des mitgelieferten Zubehörs Dem Staubsauger liegt folgendes Zu- behör bei: a Zubehörclip (je nach Modell serien- mäßig) b Fugendüse c Polsterdüse d Gitterrahmen Der Gitterrahmen liegt nur Modellen bei, die serienmäßig mit einem Abluftfil- ter "ACTIVE air clean" oder "HEPA" aus- gestattet sind.
Verwendung des mitgelieferten Zubehörs Fugendüse zum Aussaugen von Falten, Fugen und Ecken. Polsterdüse zum Absaugen von Polstermöbeln, Ma- tratzen, Kissen, Vorhängen usw.
Gebrauch Anschlusskabel abwickeln Der untere Kabelhaken ist schwenkbar. ^ Schwenken Sie ihn nach oben, dann können Sie das Anschlusskabel leicht abnehmen. Teleskoprohr einstellen (je nach Modell) Das Teleskoprohr besteht aus zwei in- einander gesteckten Rohren, die Sie zum Saugen auf die jeweils bequemste Länge auseinander ziehen können.
Gebrauch Ein- und Ausschalten Damit Sie den Staubsauger in jeder Si- tuation bequem ein- und ausschalten können, sind am Tragegriff zwei räum- lich voneinander getrennte Bedienflä- chen angebracht. Sie können wählen, welche der beiden Bedienflächen Sie benutzen. Doppelschiebeschalter = Gerät ist ausgeschaltet min = reduzierte Saugleistung max = starke Saugleistung ^ Zum Einschalten den Regler nach...
Gebrauch Saugleistung wählen (je nach Modell) Bei einzelnen Modellen können Sie die Saugleistung des Staubsaugers der je- weiligen Saugsituation anpassen. Wählen Sie die Leistungsstufe, welche die Art und der Verschmutzungsgrad des zu saugenden Materials gerade er- fordert. Schwach verschmutzte oder glatte Bodenbeläge können Sie bei mittlerer Einstellung energiesparend saugen.
Abstellen und Aufbewahren Am Handgriff ist ein Rutschstopper an- gebracht. In Saugpausen oder zum Aufbewahren können Sie den Staub- sauger anlehnen. Achten Sie darauf, dass Sie den Staubsauger ausschalten und in ei- nem standsicheren Winkel anlehnen. Bei Verwendung der Bodenbürste oder Bodenbürste Parkett empfehlen wir, den Staubsauger aufzuhängen, damit der Borstenkranz geschont wird.
Wartung Schalten Sie den Staubsauger vor jeder Wartung aus und ziehen Sie den Netzstecker. Das Miele Filtersystem besteht aus drei Komponenten. a Staubbeutel b Staubraumfilter (Motorschutz) c Abluftfilter Um die einwandfreie Saugleistung des Staubsaugers zu gewährleisten, müs- sen Sie diese Filter von Zeit zu Zeit aus- tauschen.
Wartung Staubbeutel-Wechselanzeige zeigt an, wenn Sie den Staubbeutel wechseln müssen. Zur Prüfung nur die Bodendüse auf- stecken. Alle anderen Düsen beein- flussen die Funktion der Staubbeu- tel-Wechselanzeige. ^ Schalten Sie den Staubsauger ein und stellen Sie den Saugleistungs- wähler (falls vorhanden) auf volle Saugleistung.
(beachten Sie dazu die Wo bekommen Sie Staubbeutel Hinweise zur "Staubbeutel-Wechselan- zeige"!). und Filter? Bei Ihrem Fachhändler oder beim Miele Staubbeutel sind Einwegartikel. Kundendienst. Sie dürfen nicht mehrfach verwendet werden, da verstopfte Poren die Welche Staubbeutel sind Saugleistung reduzieren.
Wartung So tauschen Sie den Staub- beutel aus ^ Drücken Sie die Verschlusstaste und öffnen Sie den Staubraumdeckel bis zum Einrasten. Der Staubbeutel hat einen Jalousiever- schluss. Dieser schließt bei der Entnah- me des Staubbeutels automatisch, so dass kein Staub entweichen kann. ^ Greifen Sie in die Griffmulden der Halteplatte und schwenken Sie den Staubbeutel zunächst vom Saugstut-...
(Motorschutz) aus ^ Drücken Sie die Verschlusstaste und öffnen Sie den Staubraumdeckel bis zum Einrasten. Ein neuer Staubraumfilter (Motorschutz) befindet sich in jeder Packung Miele Staubbeutel. ^ Klappen Sie den Filterrahmen auf und tauschen Sie den Staubraumfilter aus. ^ Schließen Sie den Filterrahmen bis zum Einrasten der Verriegelung.
Wartung So tauschen Sie den Abluft- filter "SUPER air clean" aus ^ Drücken Sie die Taste an der Rück- seite des Staubsaugers und entneh- men Sie die Klappe für den Abluftfil- ter. ^ Entnehmen Sie den Filter an der sau- beren Hygienefläche und ersetzen Sie ihn durch einen neuen.
Wartung So tauschen Sie die Abluftfilter "ACTIVE air clean" und "HEPA" aus ^ Drücken Sie die Taste an der Rück- seite des Staubsaugers und entneh- men Sie die Klappe für den Abluftfil- ter. ^ Nehmen Sie den Filter aus der Klap- pe und ersetzen Sie ihn durch einen neuen.
Erneuern Sie die Fadenheber, wenn der Flor verschlissen ist. ^ Heben Sie die Fadenheber, z. B. mit einem Messer, aus den Einsteck- schlitzen. ^ Ersetzen Sie die Fadenheber durch neue. Ersatzteile bekommen Sie beim Miele Fachhändler oder beim Miele Kunden- dienst.
Abluftfilter umrüsten Je nach Modell ist Ihr Staubsauger se- rienmäßig mit einem der folgenden Ab- luftfilter ausgestattet. a SUPER air clean b ACTIVE air clean oder c HEPA Selbstverständlich können Sie nach- träglich anstelle des serienmäßig einge- setzten Filters einen anderen der ge- nannten Filter einsetzen.
Pflege Schalten Sie den Staubsauger vor jeder Reinigung aus und ziehen Sie den Netzstecker. Staubsauger und Zubehörteile Den Staubsauger und alle Zubehörteile aus Kunststoff können Sie mit einem handelsüblichen Kunststoffreiniger pfle- gen. Verwenden Sie keine Scheuer- mittel und keine Glas- oder All- zweckreiniger! Diese können aufgrund ihrer chemi- schen Zusammensetzung erheb-...
Nachkaufbares Zubehör Turbobürste Die Turbobürste ist besonders geeignet zum Saugbürsten kurzfloriger textiler Bodenbeläge. Sie wird vom Saugstrom des Staubsau- gers angetrieben und entfernt so außer Staubpartikeln auch hartnäckig anhaf- tende Fäden, Haare und Fusseln. Beachten Sie jedoch in erster Linie die Reinigungs- und Pflegeanwei- sungen Ihres Bodenbelag-Herstel- lers.
Seite 28
Nachkaufbares Zubehör Bodenbürste zum Absaugen strapazierfähiger Hart- böden, wie z. B. Fliesen und Steinbö- den. Bodenbürste Parkett (je nach Modell serienmäßig) Spezialbürste mit Naturborsten zum Absaugen kratzempfindlicher Hartbö- den, wie z. B. Parkett und Laminat.
Seite 29
Nachkaufbares Zubehör Bodensaugzubehör Bei Verwendung des Bodensaugzube- hörs können Sie in Verbindung mit dem bereits vorhandenen Steckrohr / Tele- skoprohr den Handstaubsauger als Bo- denstaubsauger einsetzen. So lassen sich hohe Gegenstände, wie z. B. Türrahmen, Bücherregale oder Gardinen, bequem absaugen. Auch das Saugen unter tiefen Gegen- ständen, wie Schränken und Betten, ist einfacher.
Seite 30
Nachkaufbares Zubehör Saugpinsel für Profilleisten, verzierte oder ge- schnitzte Gegenstände u. ä. Der Pinselkopf ist drehbar und kann da- durch in die jeweils günstigste Stellung gedreht werden. Universalbürste zum Absaugen von Büchern, Regalbö- den u. ä. Zubehörclip (je nach Modell serienmäßig) zur Aufbewahrung des mitgelieferten Zubehörs (Fugendüse und Polsterdü- se).
Seite 31
Nachkaufbares Zubehör Heizkörperbürste zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen. ^ Stecken Sie die Heizkörperbürste auf die Fugendüse. Matratzendüse zum bequemen Absaugen von Matrat- zen und Polstermöbeln und deren Fu- gen.
Seite 32
Nachkaufbares Zubehör ACTIVE air clean-Filter (je nach Modell serienmäßig) Es handelt sich um einen Spezial- Aktivkohlefilter, der Gerüche aufnimmt, die durch den Schmutz in dem Staub- beutel entstehen und beim Saugen austreten. Eine Geruchsbelästigung wird dadurch weitestgehend vermie- den. Den "ACTIVE air clean-Filter" legen Sie anstelle des "SUPER air clean-Filter"...
Störungen Der Staubsauger schaltet selbsttätig Ein Temperaturbegrenzer schaltet den Staubsauger aus, wenn er zu warm wird. Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege ver- stopft oder der Staubbeutel voll bzw. durch Feinstaub luftundurchlässig ist. Die Ursache dafür kann auch ein stark verschmutzter Abluft- oder Staubraum- filter sein.
Kundendienst Sollten Sie den Kundendienst benöti- gen, so wenden Sie sich bitte an – Ihren Miele Fachhändler oder – den Miele Werkkundendienst unter der Telefonnummer: D Deutschland 0800 22 44 666 A Österreich Salzburg (06 62) 85 84-300 Wien (01) 6 80 95-300...
Seite 35
Die nachstehenden Ausführungen über Umfang der Garantie, Garantiefristen und die Anmeldung von Garantieansprüchen gelten für die Bundesrepublik Deutschland. Miele & Cie. räumt dem Käufer nach seiner Wahl zusätzlich zu den ihm gegen den Verkäufer zustehenden gesetzlichen Gewährleistungsansprüchen (Mängelansprüchen) einen Anspruch nach Maßgabe der nachfolgenden Garantieverpflichtung ein: I.
2. Für alle anderen Geräte wird bei bestimmungsgemäßer Verwendung eine Garantiezeit von 24 Monaten gewährt. 3. Die Frist beginnt jeweils mit dem Tag der Übergabe, der von dem Miele Fachgeschäft auf der Garantiekarte vermerkt sein muss. Durch Ersatzteillieferungen oder Reparatur tritt keine Verlängerung der ursprünglichen Garantiezeit ein.
Seite 37
III. Inhalt und Umfang der Garantie 1. Innerhalb der Garantiezeit auftretende Mängel beseitigt MIELE s.à r.l. kostenlos - entweder durch Instandsetzung oder Ersatz der betreffenden Teile. Ausgewechselte Teile werden Eigentum von Miele s.à r.l. Die Garantie deckt die Kosten von Material, Anfahrt und Arbeitszeit.
Seite 38
Um in den Genuss der Garantie zu kommen, muss der Kaufbeleg mit Kauf- oder Lieferdatum zurückgeschickt werden. Der Endgebraucher kann dieses Datum bei Miele eintragen lassen durch eine korrekt ausgefüllte Angabe des Inbetriebnahmedatums, die entweder per Post oder per Internet unter der Adresse: www.miele.lu zugeschickt werden kann.
Garantiekarte Gerätetyp Fabrikationsnummer Das oben bezeichnete Miele-Erzeugnis ist von einwandfreier Qualität und zweck- mäßiger Konstruktion. Miele verpflichtet sich, Material- oder Fabrikationsfehler im Rahmen der Garantiebedingungen kostenlos zu beheben. Geliefert / in Betrieb genommen am: Geliefert / in Betrieb genommen durch: Firma Unterschrift des Fachhändlers...
Seite 40
Änderungen vorbehalten / S 140 - 3802 M.-Nr. 05 749 080 / V Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
