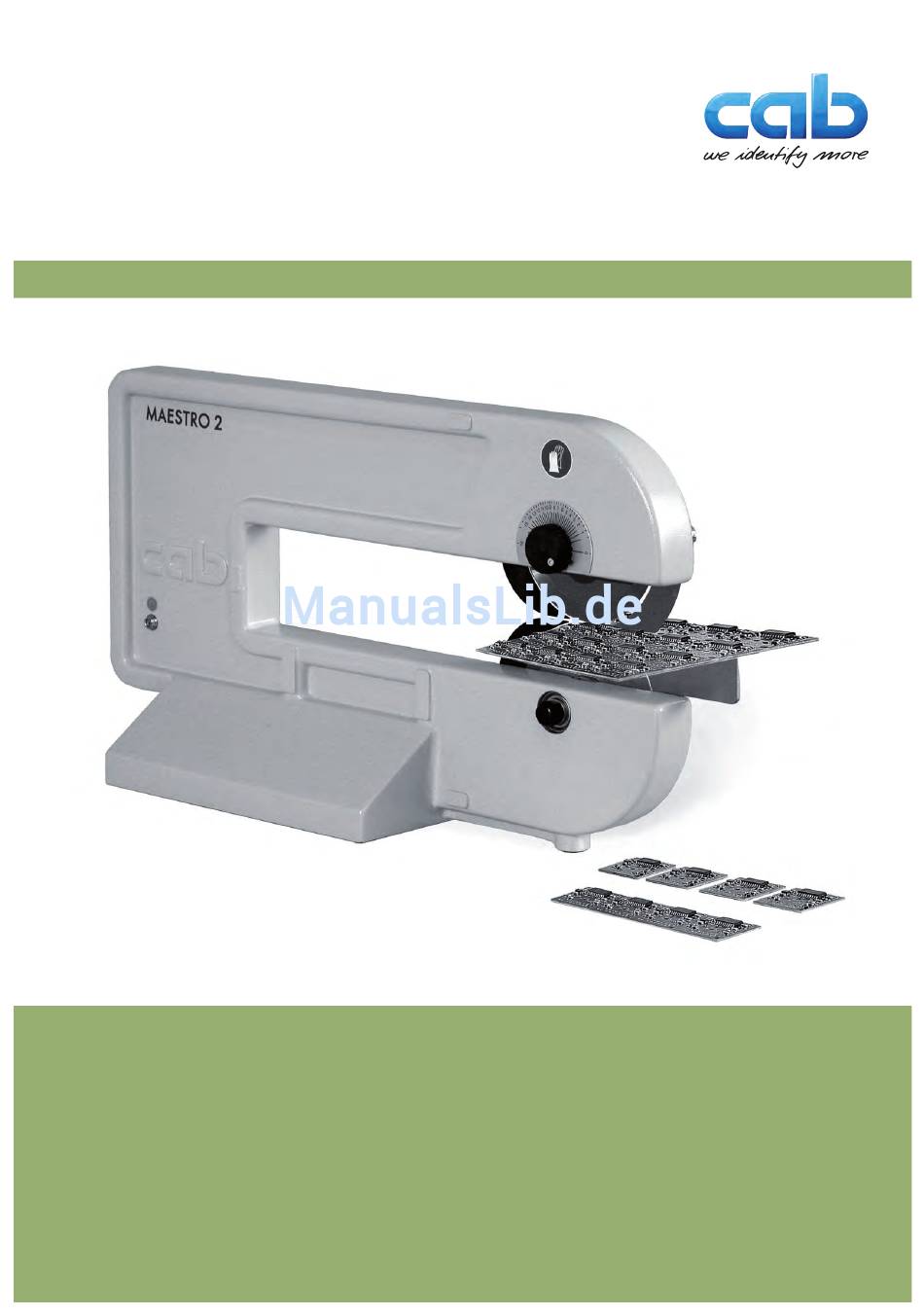

- Seite 1 Bedienungsanleitung Nutzentrenner MAESTRO 2...
- Seite 2 Gerätes - erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen wenden Sie sich bitte an cab Produkttechnik GmbH & Co KG Adresse „Deutschland“. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Spezifikation ............................6 Installation .............................. 7 Gerät auspacken und aufstellen ......................7 Erdanschluss herstellen ........................... 7 Justage des Obermessers ........................8 Justage unterer Anschlag Obermesser .................... -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. -
Seite 5: Sicherheitskennzeichnung
Einleitung • Unsachgemäße Arbeiten oder Veränderungen am Gerät können die Betriebssicherheit gefährden. Servicearbeiten immer in einer qualifizierten Werkstatt durchführen lassen, die die notwendigen Fachkenntnisse • und Werkzeuge zur Durchführung der erforderlichen Arbeit besitzt. • An den Geräten sind verschiedene Warnhinweis-Aufkleber angebracht, die auf Gefahren aufmerksam machen. Keine Warnhinweis-Aufkleber entfernen, sonst können Gefahren nicht erkannt werden. -
Seite 6: Spezifikation
Mit dem Nutzentrenner MAESTRO 2 werden vorgeritzte Leiterplatten schonend und wirtschaftlich getrennt. MAESTRO 2 arbeitet ohne Strom und Druckluft. Er ist an jedem Arbeitsplatz sofort einsatzbereit. Verschleißfeste Messer und Führungen aus Spezialstahl sichern lange Standzeiten ohne Nacharbeit. Die Justage der Führungen wird leicht und schnell erledigt. -
Seite 7: Installation
Installation Gerät auspacken und aufstellen Nutzentrenner aus dem Karton heben. Nutzentrenner auf Transportschäden prüfen. Nutzentrenner auf ebener Unterlage aufstellen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Nutzentrenner • Dokumentation • Innensechskantschlüssel 2 mm Hinweis! Bewahren Sie die Originalverpackung für spätere Transporte auf. Achtung! Beschädigung des Geräts durch Feuchtigkeit und Nässe. -
Seite 8: Justage Des Obermessers
Installation Justage des Obermessers Hinweis! Um Schäden während des Transportes zu vermeiden, befindet sich das Obermesser (4) im Auslieferungszu- stand in der obersten möglichen Position (Parkposition). Obermesser bei der Inbetriebnahme in die Arbeitsposition stellen. Bild 4 Justage des Obermessers Am Gestell ist eine Skala (1) angebracht, an der die Höheneinstellung des Messers in 1/10 mm ablesbar ist. Bei Lieferung steht der Zeiger (2) in Stellung "16". -
Seite 9: Justage Unterer Anschlag Obermesser
Installation Justage unterer Anschlag Obermesser Hinweis! Die untere Begrenzung des Verstellweges für das Obermesser ist bei Auslieferung des Gerätes justiert. Nach längerer Benutzung, bei großen Temperaturschwankungen oder nach einem Messerwechsel unteren Anschlag neu einstellen. Bild 5 Justage unterer Anschlag Obermesser 1. -
Seite 10: Betrieb
Betrieb Warnung! Gefahr von Handverletzungen ! Beim Leiterplattentrennen Schutzhandschuhe tragen. Hinweis! Vor der ersten Benutzung Messer mit einem weichen Tuch entfetten. Bild 7 Trennen der Leiterplatten Die geritzte Nut der Nutzenleiterplatte (3) in die Führung (4) einlegen (bei einseitig geritzten Leiter platten Nut an der Unterseite). -
Seite 11: Messerwechsel
Messerwechsel Warnung! Gefahr von Handverletzungen ! Beim Umgang mit den Messern Schutzhandschuhe tragen. Bild 9 Messerwechsel Wechsel Obermesser Ersatzteil: 8930509.001 Rollmesser oben 1. Obermesser in Parkposition stellen. 2. Rändelmutter (3) vollständig lösen und von der Messerwelle (4) abnehmen. 3. Rollmesser (2) von der Messerwelle (4) abziehen. Zwischen Messer (2) und Gestell befinden sich auf dem Zapfen der Messerwelle (2) Scheiben (1,5). -
Seite 12: Stichwortverzeichnis
Stichwortverzeichnis Aufstellen ..........9 Auspacken ..........9 Bestimmungsgemäßer Gebrauch..6 Erdung ..........9 Ersatzmesser........13 Lieferumfang........9 Mechanischen Spannungen .....10 Niederhalter ........11 Obermesser Anschlag ........11 Justage ........10 Wechsel ........13 Rollmesser........13 Schutzhandschuhe .....12, 13 Servicearbeiten........7 Sicherheitshinweise ......6 Spezifikation ........8 Technische Daten .......8 Umgebung ..........6 Umweltgerechte Entsorgung ....7 Untermesser Wechsel ........13 Warnhinweis-Aufkleber .......7...
