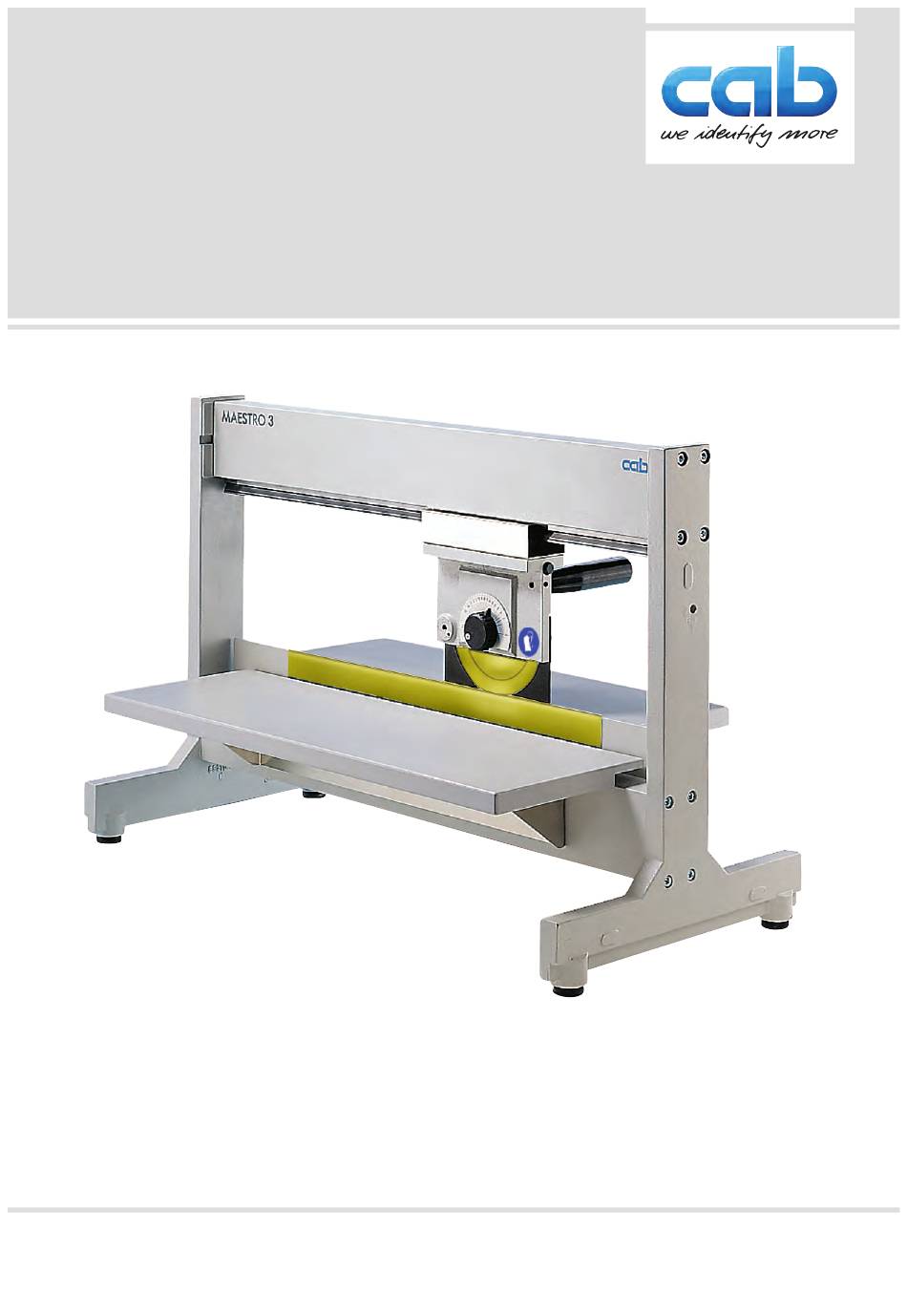

Bedienungsanleitung Nutzentrenner MAESTRO 3E MADE IN GERMANY...
Seite 2
Gerätes - erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen wenden Sie sich bitte an cab Produkttechnik GmbH & Co KG Adresse „Deutschland“. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
Einleitung • Unsachgemäße Arbeiten oder Veränderungen am Gerät können die Betriebssicherheit gefährden. Servicearbeiten immer in einer qualifizierten Werkstatt durchführen lassen, die die notwendigen Fachkenntnisse • und Werkzeuge zur Durchführung der erforderlichen Arbeit besitzt. • An den Geräten sind verschiedene Warnhinweis-Aufkleber angebracht, die auf Gefahren aufmerksam machen. Keine Warnhinweis-Aufkleber entfernen, sonst können Gefahren nicht erkannt werden.
Auseinanderbrechen der Leiterplatten von Hand führt zu Beschädigungen der Leiterbahnen und Bauteile. Aus den Bruchkanten werden Glasfaserbündel gerissen, die Kanten sind rauh und zerklüftet. Mit dem Nutzentrenner MAESTRO 3E werden sowohl kleine als auch sehr große Nutzenleiterplatten schonend und wirtschaftlich getrennt.
Installation Justage Obermesser Hinweis! Um Schäden während des Transportes zu vermeiden, befindet sich das Obermesser (5) im Auslieferungszu- stand in der obersten möglichen Position. Obermesser bei der Inbetriebnahme in die Arbeitsposition stellen. Bild 5 Justage des Obermessers 1. Schlitten (1) etwa bis zur Mitte des Untermessers (6) schieben. Auf dem Schlitten des Obermessers ist eine Skala (2) angebracht, an der die Höheneinstellung des Messers in 1/10 mm ablesbar ist.
Installation Justage Anschlag Obermesser Hinweis! Die untere Begrenzung des Verstellweges für das Obermesser ist bei Auslieferung des Gerätes justiert. Nach längerer Benutzung, bei großen Temperaturschwankungen oder nach einem Messerwechsel unteren Anschlag neu einstellen. Bild 6 Justage unterer Anschlag Obermesser 1.
Installation Kontrolle der Messerstellung Hinweis! Bei der Inbetriebnahme, nach einem Standortwechsel sowie nach einem Messerwechsel ist es vorteilhaft, die Stellung der beiden Messer zueinander zu überprüfen. Dazu wird eine Messeinrichtung (Art.-Nr. 8970208) als Option angeboten. Bild 7 Kontrolle der Messerstellung 1.
Installation Einstellung Tische Bild 9 Einstellung Tische Zur Anpassung an die verschiedenen Anwendungsfälle kann die Höheneinstellung der Tische verändert werden : 1. Schrauben (1) lösen. 2. Auflagetisch (3) bzw. Ablagetisch (4) in den Langlöchern (2) verschieben. 3. Schrauben (1) anziehen. Betrieb Warnung! Gefahr von Handverletzungen !
Messerwechsel Wechsel Untermesser (Linearmesser) Warnung! Gefahr von Handverletzungen ! Beim Umgang mit den Messern Schutzhandschuhe tragen. Bild 12 Wechsel Untermesser 1. Schlitten in die Endposition oberhalb des Exzenters (9) schieben. 2. Zylinderschrauben (10) lösen. 3. Untermesser (7) durch Drehen am Exzenter (9) maximal nach unten stellen. 4.
