8 •
750-455 [4 AI 4-20 mA, Single-Ended]
Anzeigeelemente
Die Eingangsklemme erhält über eine vorgeschaltete Busklemme oder über
eine Einspeiseklemme das 0 V-Massepotential sowie eine 24 V-Feldver-
sorgungsspannung, die von der Klemme ohne eigene Verwendung galvanisch
getrennt an nachfolgende Klemmen weitergereicht wird. Über die internen
Leistungskontakte erfolgt dann durch Anrasten der Eingangsklemmen eine
automatische Durchkontaktierung der Potentiale an weitere Busklemmen.
Achtung
Der maximale Strom, der über die Leistungskontakte fließen darf, beträgt
10 A. Bei der Konfigurierung des Systems ist darauf zu achten, dass dieser
Summenstrom nicht überschritten wird. Sollte das der Fall sein, so ist eine
zusätzliche Einspeiseklemme zu setzen.
Die Eingangsklemme kann an allen Kopplern / Controllern (mit Ausnahme
der Economy-Varianten 750-320, -323, -324 und -327) des
WAGO-I/O-SYSTEM 750 betrieben werden.
2.1.1.3
Anzeigeelemente
13 14
A
A
B
B

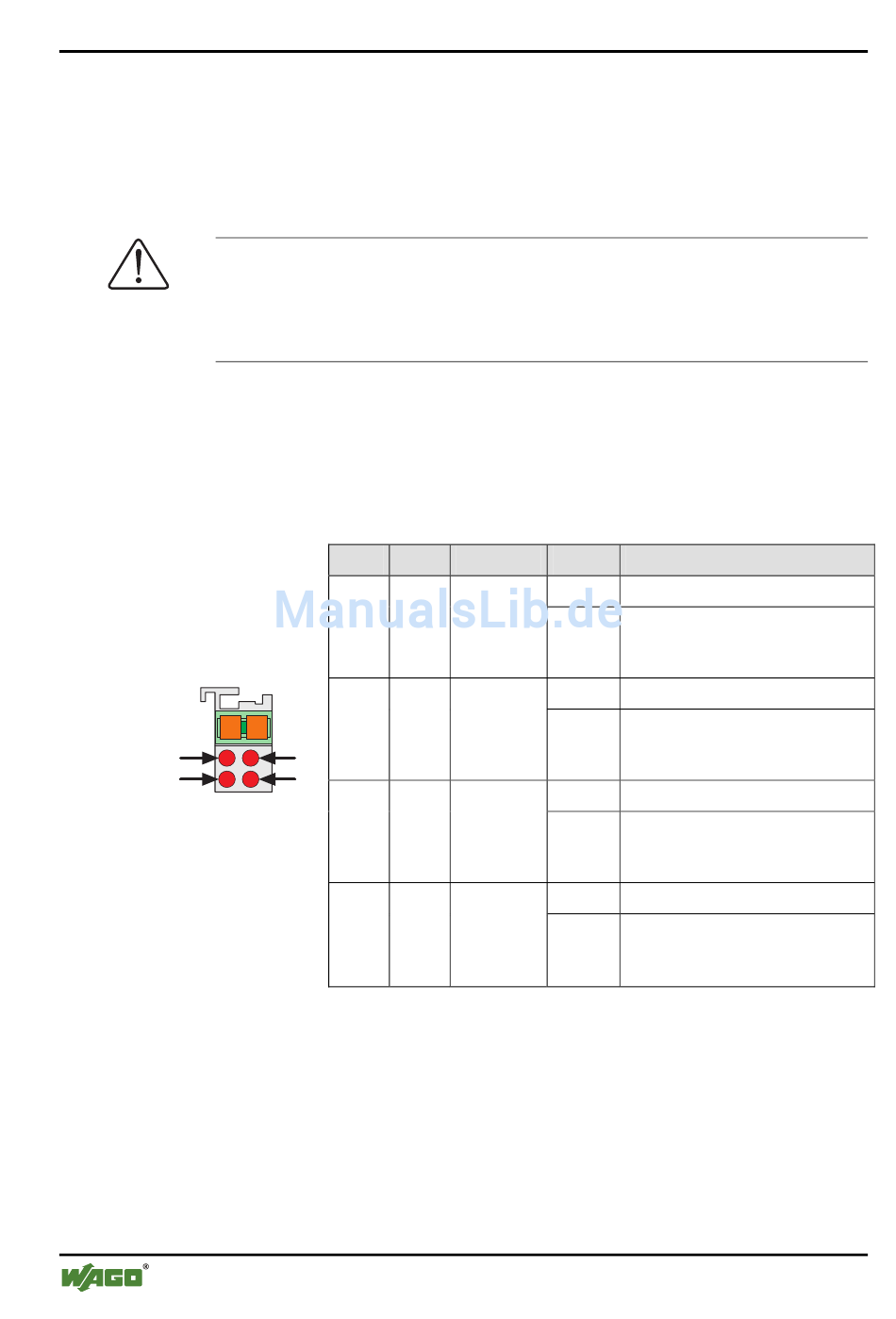

Abb. 2.1.1-2:
Anzeigeelemente
LED
Kanal Benennung Zustand Funktion
A
1
rot
C
2
rot
C
C
D
D
B
3
g045302x
rot
D
4
rot
aus
Normalbetrieb
Fehler
Leitungsbruch, Unter-/
AI 1
ein
Überschreitung des zulässigen
Messbereichs
aus
Normalbetrieb
Fehler
Leitungsbruch, Unter-/
AI 2
ein
Überschreitung des zulässigen
Messbereichs
aus
Normalbetrieb
Fehler
Leitungsbruch, Unter-/
AI 3
ein
Überschreitung des zulässigen
Messbereichs
aus
Normalbetrieb
Fehler
Leitungsbruch, Unter-/
AI 4
ein
Überschreitung des zulässigen
Messbereichs
WAGO-I/O-SYSTEM 750
Busklemmen
