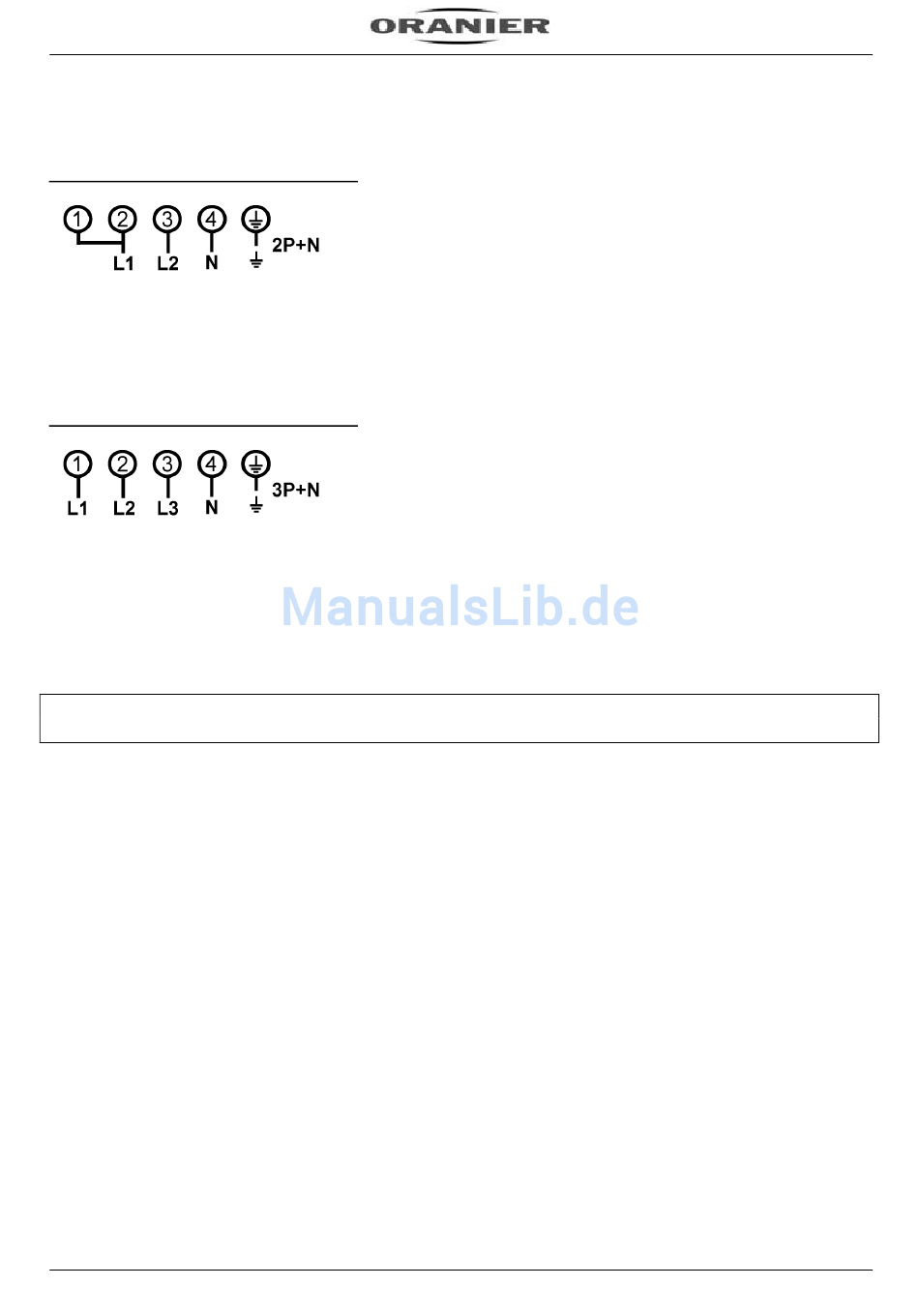

Anschluss des Kochfeldes :
Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die
sich im Anschlusskasten befinden.
Zweiphasen-Anschluss 400V~2P+N
Bringen Sie je eine Polbrücke zwischen Anschlussklemme 1 und 2.
Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme, den Nullleiter an
Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 oder 2 und die Phase L2 an
Anschlussklemme 3.
Zweiphasen-Anschluss 400V~3P+N
Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme, den Nullleiter an
Anschlussklemme 4, die Phase L1 an Anschlussklemme 1, die Phase L2 an Anschlussklemme
2 und die Phase L3 an Anschlussklemme 3.
Achtung ! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen.
Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht
vorhandenen bzw. unrichtigem Erdungsanschluss entstehen.
Der Schutzleiter muss so lang bemessen sein, dass er bei Versagen der Zugentlastung erst
nach den stromführenden Adern des Anschlusskabels auf Zug beansprucht wird.
Die Anschlussleitung muss im Falle einer Beschädigung durch eine neue Anschlussleitung vom
Hersteller oder seinem Kundendienst ausgewechselt werden.
Achtung: Falschanschluss kann die Leistungselektronik zerstören.
