Inhaltszusammenfassung für Oranier KFI 2090 26-1

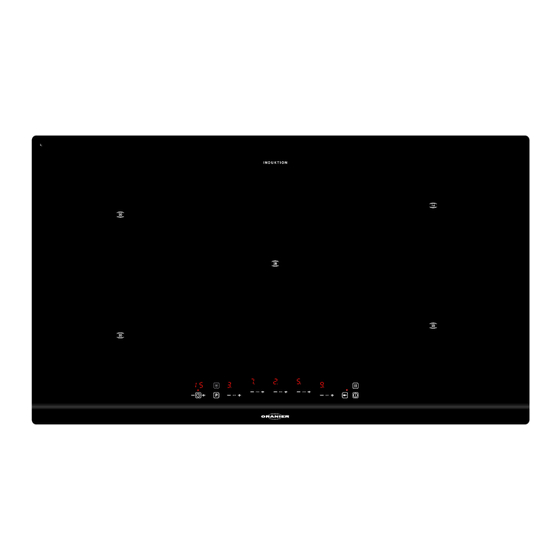

- Seite 1 Induktionskochfeld KFI 2090 26-1 4029808414440 Gebrauchs- und Montageanweisung...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben! ORANIER- Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird...
- Seite 3 INHALTSVERZEICHNIS SICHERHEITSHINWEISE ......................4 ................ 4 ORSICHTSMAßNAHME VOR DER NBETRIEBNAHME .................... 4 LLGEMEINE ICHERHEITSHINWEISE ...................... 5 CHUTZ VOR ESCHÄDIGUNG ................5 ORSICHTSMAßNAHMEN BEI ERÄTEAUSFALL ..................... 5 CHUTZ VOR WEITEREN EFAHREN TECHNISCHE BESCHREIBUNG....................6 ..........................8 EDIENFELD BEDIENUNG DES KOCHFELDES....................8 ............................
- Seite 4 SICHERHEITSHINWEISE Vorsichtsmaßnahme vor der Inbetriebnahme Alle Teile der Verpackung abnehmen. Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
- Seite 5 Der Überhitzungsschutz kann auch auslösen, wenn die Belüftung des Kochfeldes nicht ausreichend gewährleistet ist und/oder ein ungenügend isolierter Backofen unter dem Induktionskochfeld eingebaut ist. Schutz vor Beschädigung Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden. Diese können die Glaskeramikscheiben verkratzen. ...
- Seite 6 TECHNISCHE BESCHREIBUNG Gesamt Leistungsstufe Leistungsstufe Leistungsstufe Maxi. Kochzonen „1“* „W“* „9“* Leistung Leistung Vorne links 75 W 1850 W 2500 W Hinten links 75 W 1850 W 2500 W KFI 2090 26 10600 W Mitte 180 W 12 W 2400 W 3600 W Hinten rechts 54 W...
- Seite 8 Bedienfeld Timer LED – zeigt die ausgewählte Kochzone an Timer Anzeige Anzeige der Pause / Leistungsstufe Memory Warmhalte [ - ] Taste [ + ] Taste Timer Power Verriegelung Ein/Aus BEDIENUNG DES KOCHFELDES Anzeige Anzeige Benennung Funktion Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung...
- Seite 9 Induktionsprinzip Eine Induktionsspule unterhalb jeder Kochzone erzeugt im Betrieb Induktionsströme im Topfboden. Hierdurch erhitzt sich der Topfboden, der wiederum die Hitze an die Speisen weiterleitet. Die Glaskeramik wird nur indirekt durch die vom Topf abgegebene Wärme erwärmt. Die Induktionskochzonen funktionieren nur mit magnetischem Kochgeschirr: ...
- Seite 10 Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie das Glas etwa eine Sekunde lang berühren, reagieren die Sensoren. Jede Reaktion der Sensoren wird mit einem akustischen und/oder visuellen Signal quittiert.
- Seite 11 Powerstufe Alle 4 Kochzonen sind mit einer Powerstufe, d.h. einer gesonderten Leistungsverstärkung ausgestattet. Ist diese zugeschaltet, arbeiten die ausgewählten Kochzonen für einen Zeitraum von max. 10 Minuten in der Leistungsstufe [ P ] mit einer extra hohen Leistung. Die Powerstufe ist dafür gedacht, dass Sie z.B., große Mengen Wasser schnell erhitzen können.
- Seite 12 Timer ausschalten: Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf [ + ] drücken [ 0 ] bis [ 9 ] und LED leuchtet Timer auswählen Gleichzeitig auf [ + ] und [ - ] drücken Restlaufzeit Minuten abstellen Auf [ - ] drücken [ 00 ] Bestätigung Gleichzeitig auf [ + ] und [ - ] drücken...
- Seite 13 Eingestellte Ankochautomatik Fortkochstufe Zeit (Min : Sek) 00:48 02:24 03:36 05:24 06:48 02:00 02:48 03:36 - : - Abschalten der Ankochautomatik: Sie können die eingestellte Ankochautomatik abschalten und den Kochvorgang durch die Wahl einer anderen Kochstufe weiterführen oder den Kochvorgang komplett beenden: Betätigung Bedienfeld Anzeige...
- Seite 14 Memory-Funktion Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden: Leistungsstufen der Kochzonen. Timer- Einstellungen der Kochzonen. Einstellungen der Ankochautomatik Memory-Funktion aufrufen: ...
- Seite 15 Kindersicherung / Verriegelung des Kochfeldes Um eine ungewollte Änderung der Kochzoneneinstellung zu vermeiden, können die Sensortasten (außer der Ein-/Austaste [ 0/I ]) verriegelt werden. Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Kochfeld einschalten Auf [ 0/I ] drücken [ 0 ] oder [ H ] Kochfeld verriegeln Auf [ ] drücken...
- Seite 16 KOCHEMPFEHLUNGEN Auswahl der richtigen Kochtöpfe Geeignete Materialien: Stahl, emaillierter Stahl, Gußeisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan So überprüfen Sie die Induktions-Kompatibilität der Töpfe: ...
- Seite 17 REINIGUNG UND PFLEGE Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen. Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckdruckreiniger ist aus Sicherheitsgründen nicht zugelassen. Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill- und Backofensprays, Flecken- oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen.
- Seite 18 Anzeige [ II ] : Finden Sie im Kapitel Pausenfunktion. UMWELTSCHUTZ Die Verpackungsmaterialen sind umweltfreundlich und recyclebar. Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe , die für ihre Funktion und Sicherheit notwendig sind ...
- Seite 19 Einbaumasse: Referenz Ausschnittsmaß Glasmaß Glas Stärke Eckenradius KFI 2090 26 830 x 490 mm 900 x 520 mm 4 mm 8 mm Der Ausschnitt soll mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen der Arbeitsplatte durch Feuchtigkeit zu verhindern. Sorgen Sie dafür, dass das mitgelieferte Dichtungsband sorgfältig aufgeklebt ist.
- Seite 20 ELEKTROANSCHLUSS Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet. Der Berührungsschutz isolierter Teile muss nach der Montage sichergestellt sein. Bitte prüfen Sie das Typenschild, ob die erforderlichen Anschlusswerte mit denen Ihres Stromnetzes übereinstimmen.
- Seite 21 Anschluss des Kochfeldes : Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Anschlusskasten befinden. Zweiphasen-Anschluss 400V~ 2P+N Bringen Sie je eine Polbrücke zwischen Anschlussklemme 1 und 2, sowie zwischen Anschlussklemme 4 und 5. Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme, den Nullleiter an Anschlussklemme 4 oder 5, die Phase L1 an Anschlussklemme 1 oder 2 und die Phase L2 an Anschlussklemme 3.
- Seite 22 Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des ORANIER- Gerätes unserem Kundendienst angezeigt werden. Transportschäden (diese müssen...
- Seite 23 Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können. Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen. ORANIER Heiz- und Kochtechnik GmbH Weidenhäuser Str. 1 - 7 35075 Gladenbach...
- Seite 25 13620/2...
