Inhaltszusammenfassung für Oranier KFTC 9886 06-0

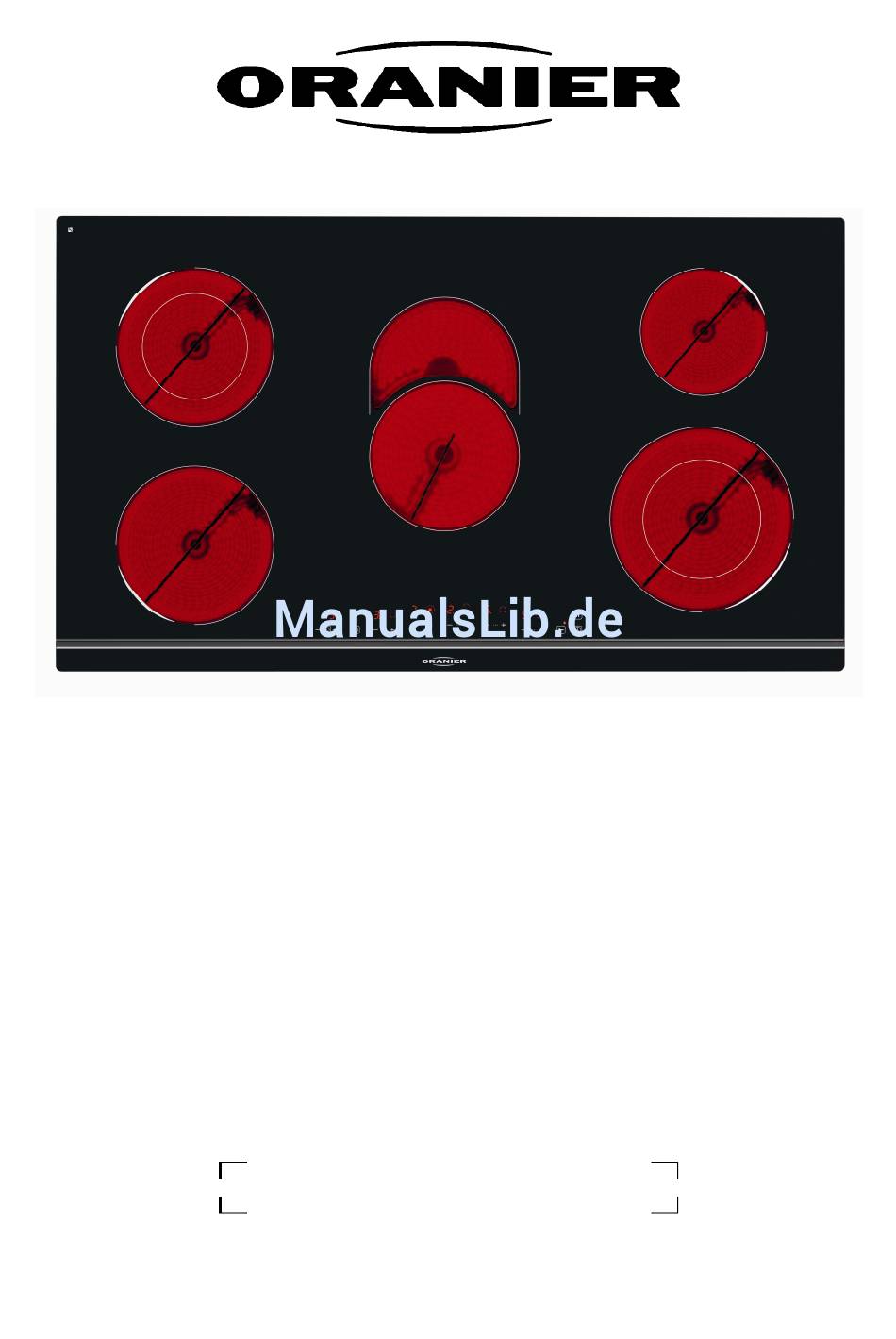

- Seite 1 Hilight Kochfeld KFTC 9886 06-0 4029808414501 Gebrauchs- und Montageanweisung...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE ......................4 ................ 4 ORSICHTSMAßNAHME VOR DER NBETRIEBNAHME .................... 4 LLGEMEINE ICHERHEITSHINWEISE ...................... 5 CHUTZ VOR ESCHÄDIGUNG ................5 ORSICHTSMAßNAHMEN BEI ERÄTEAUSFALL ..................... 5 CHUTZ VOR WEITEREN EFAHREN TECHNISCHE BESCHREIBUNG....................6 ..........................7 EDIENFELD BEDIENUNG DES KOCHFELDES ..................... 7 ............................ -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Vorsichtsmaßnahme vor der Inbetriebnahme Alle Teile der Verpackung abnehmen. Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand. -
Seite 5: Schutz Vor Beschädigung
Schutz vor Beschädigung Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden. Diese können die Glaskeramikscheiben verkratzen. Beachten Sie, dass auch Sandkörner Kratzer verursachen können. Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen. -
Seite 6: Technische Beschreibung
TECHNISCHE BESCHREIBUNG Gesamt Leistungsstufe „9“* Kochzonen Durchmesser Leistung Vorne links 1800 W 180 mm Hinten links 700 / 1700 W 120 / 180 mm KFTC 9886 26 9300 W Mitte 1500 / 2400 W 170 / 265 mm Hinten rechts 1200 W 145 mm Vorne rechts... -
Seite 7: Bedienfeld
Bedienfeld Timer LED – zeigt die ausgewählte Kochzone an Anzeige der Pause / Leistungsstufe Memory Timer Anzeige [ - ] Taste [ + ] Taste Timer Zweikreis Verriegelung Ein/Aus Kochzone BEDIENUNG DES KOCHFELDES Anzeige Anzeige Benennung Funktion Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung... -
Seite 8: Kochfeld Ein Und Ausschalten
Kochfeld ein und ausschalten Zuerst das Kochfeld einschalten und dann die gewünschte Kochzone auswählen. Kochfeld: einschalten/ ausschalten : Betätigung Bedienfeld Anzeige Einschalten : Auf [ 0/I ] drücken [ 0 ] Ausschalten : Auf [ 0/I ] drücken Keine oder [ H ] ... -
Seite 9: Timer
Timer Mit dem Timer können Sie jeder Kochzone eine individuelle Kochdauer von 1 bis 99 Minuten zuweisen. Timer Einschalten: Betätigung Bedienfeld Anzeige Leistung auswählen Auf [ + ] oder [ - ] drücken [ 1 ] bis [ 9 ] Timer auswählen Gleichzeitig auf [ + ] und [ - ] drücken [ 00 ]... -
Seite 10: Ankochautomatik
Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik ausgestattet. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab. Aktivierung der Ankochautomatik: Betätigung Bedienfeld Anzeige... - Seite 11 Pausenfunktion Mit der Pausenfunktion können Sie den Kochvorgang unterbrechen. Die zuletzt eingestellten Werte bleiben gespeichert. Anschließend können Sie den Kochvorgang mit den zuletzt eingestellten Werte wieder aktivieren und fortführen. Pausenfunktion aktivieren: Betätigung Bedienfeld Anzeige Pausenfunktion einschalten Auf [ II ] drücken für 2 Sekunden [ II ] Pausenfunktion ausschalten Auf [ II ] drücken für 2 Sekunden...
-
Seite 12: Kindersicherung / Verriegelung Des Kochfeldes
Kindersicherung / Verriegelung des Kochfeldes Um eine ungewollte Änderung der Kochzoneneinstellung zu vermeiden, können die Sensortasten (außer der Ein-/Austaste [ 0/I ]) verriegelt werden. Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Kochfeld einschalten Auf [ 0/I ] drücken [ 0 ] oder [ H ] Kochfeld verriegeln Auf [ ] drücken... -
Seite 13: Kochempfehlungen
KOCHEMPFEHLUNGEN Auswahl der Leistungsstufen (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade Gelatine, Yoghurt , 2 bis 3 Quellen, Auftauen, Warmhalten Reis, gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte,... -
Seite 14: Umweltschutz
Eine Kochzone oder das gesamte Kochfeld schaltet ab : Die Sicherheits-Abschaltung hat ausgelöst. Es ist vergessen worden, eine Kochzone abzuschalten. Es sind mehrere Sensortasten bedeckt. Der Topf ist leer und überhitzt. Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet. - Seite 15 Einbau : Furniere unter der Arbeitsplatte müssen mit hitzbeständigem Kleber (100 °C) verarbeitet sein. Die Wandabschlussleisten müssen hitzbeständig sein. Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y (IEC 33- 2-6). Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden.
-
Seite 16: Elektroanschluss
Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen ausgesetzt ist. Im Bereich des Arbeitsplattenausschnittes muss die Rückwand des Unterschranks muss offen sein, damit eine Luftzirkulation erfolgen kann. Wird das Kochfeld über einen Schubkasten eingebaut, so muss ein Zwischenboden im Mindestabstand von 20 mm zur Kochfeldunterseite eingebaut werden, sodass eine zufällige Berührung nicht möglich ist. - Seite 17 Anschluss des Kochfeldes : Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Anschlusskasten befinden. Zweiphasen-Anschluss 400V~2P+N Bringen Sie je eine Polbrücke zwischen Anschlussklemme 1 und 2. Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 oder 2 und die Phase L2 an Anschlussklemme 3.
- Seite 18 ORANIER-Werksgarantie Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Für unsere ORANIER-Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie: Die ORANIER-Garantie erstreckt sich auf die unentgeltliche Instandsetzung des Gerätes bzw.
- Seite 19 Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können. Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen. ORANIER Küchentechnik GmbH Weidenhäuser Str. 1 - 7 35075 Gladenbach...
- Seite 20 13621/3...
