Inhaltszusammenfassung für Oranier KFTC 9841 08

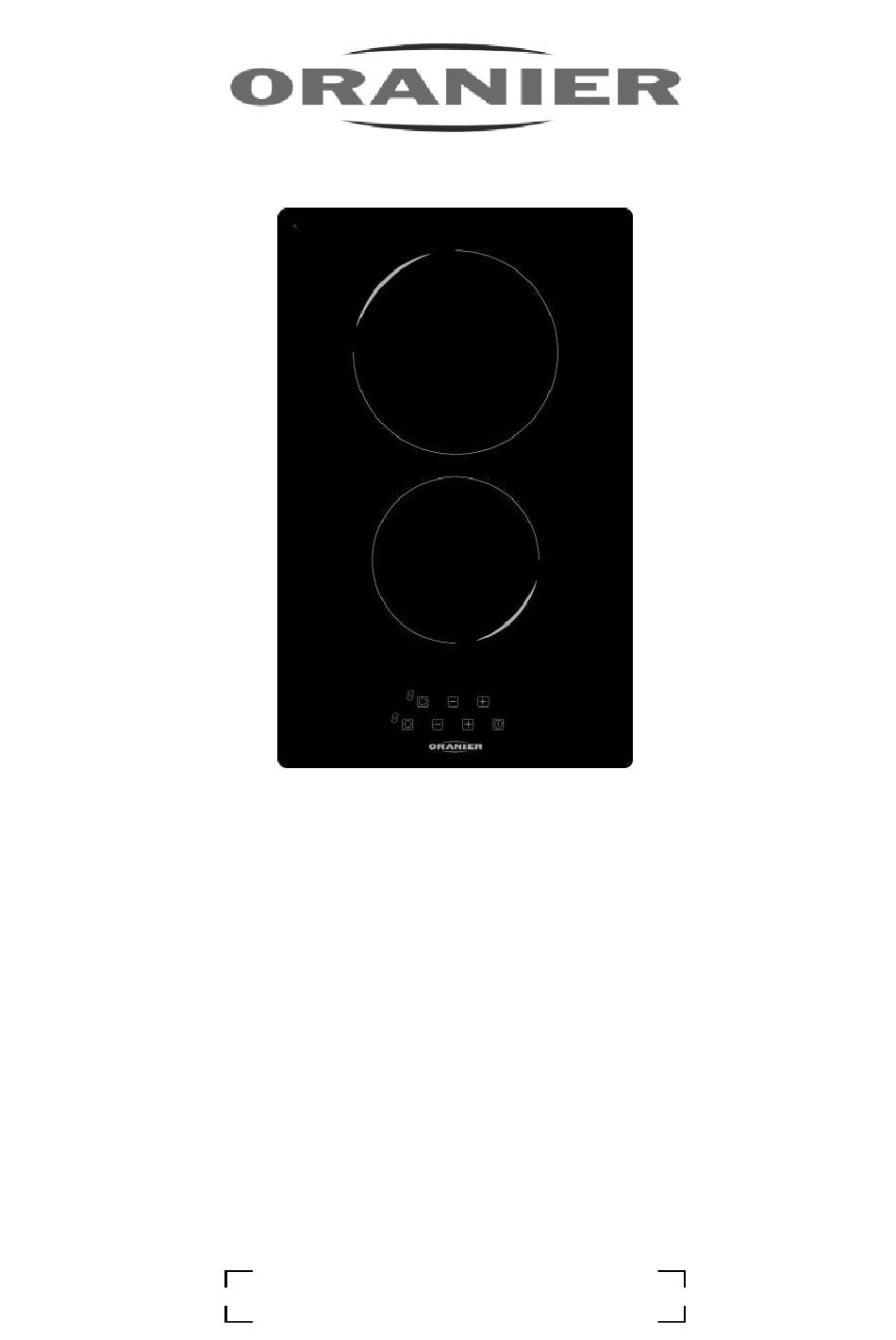

- Seite 1 Hilight Kochfeld KFTC 9841 08 4051543106335 Gebrauchs- und Montageanweisung...
- Seite 3 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE ......................5 ................ 5 ORSICHTSMAßNAHME VOR DER NBETRIEBNAHME .................... 5 LLGEMEINE ICHERHEITSHINWEISE ...................... 7 CHUTZ VOR ESCHÄDIGUNG ................8 ORSICHTSMAßNAHMEN BEI ERÄTEAUSFALL ..................... 8 CHUTZ VOR WEITEREN EFAHREN TECHNISCHE BESCHREIBUNG ....................9 ..........................9 EDIENFELD BEDIENUNG DES KOCHFELDES ..................... 9 ............................ -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Vorsichtsmaßnahme vor der Inbetriebnahme • Das Gerät komplett auspacken und alle Teile der Verpackung entfernen bzw. abnehmen. • Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. - Seite 6 • Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten. • Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Gerätes.
-
Seite 7: Schutz Vor Beschädigung
• Der Überhitzungsschutz kann auch auslösen, wenn die Belüftung des Kochfeldes nicht ausreichend gewährleistet ist und/oder ein ungenügend isolierter Backofen unter dem Kochfeld eingebaut ist Schutz vor Beschädigung • Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden. Diese können die Glaskeramik- scheiben verkratzen. -
Seite 8: Vorsichtsmaßnahmen Bei Geräteausfall
Ein Luftspalt auf der Frontseite des Küchenmöbels wird nicht benötigt. • Zwischenböden sind bei Oranier Kochfeldern nur erforderlich, wenn eine Schublade unterhalb des Kochfeldes eingebaut ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein. Der Abstand von Zwischenboden zur Kochfeldunterseite muss mindestens 20 mm betragen (Siehe Skizze Seite 18). -
Seite 9: Technische Beschreibung
TECHNISCHE BESCHREIBUNG KFTC 9841 08 Gesamt Leistung 3000 W Energieverbrauch des Kochfeldes je kg EC 178.9 Wh/kg electric hob Kochzone vorne Ø 155 mm Power Leistung 1200 W Standardisiertes Kochgeschirr Kategorie* Energieverbrauch EC 173.8 Wh/kg Kochzone Kochzone hinten Ø 190 mm... -
Seite 10: Inbetriebnahme Des Kochfeldes
INBETRIEBNAHME DES KOCHFELDES Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen und dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. -
Seite 11: Ankochautomatik
Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik ausgestattet. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab. • Aktivierung der Ankochautomatik: Betätigung Bedienfeld Anzeige... -
Seite 12: Überlaufschutz
Überlaufschutz Der Überlaufschutz ist aktiviert, wenn auf dem Bedienfeld "ER03" angezeigt wird. Dies kann durch eine Dauerbetätigung der Sensortasten aufgrund von übergekochten Speisen, durch auf dem Sensorfeld abgestelltes Kochgeschirr bzw. anderen Gegenständen hervorgerufen werden. Reinigen Sie die Oberfläche oder entfernen Sie den Gegenstand bzw. das Kochgeschirr. Zum Löschen der Anzeige "Er03"... -
Seite 13: Kochempfehlungen
KOCHEMPFEHLUNGEN Auswahl der Leistungsstufen (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade, Gelatine, Yoghurt 2 bis 3 Quellen, Auftauen, Warmhalten Reis, gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost... -
Seite 14: Mögliche Ursachen Für Kratzer
Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Glaskeramik verursachen. Falls dies trotzdem passiert, schalten Sie das Gerät bitte aus und entfernen diese Stoffe noch im heißen Zustand. Achtung: Die Kochzonen sind heiß, es besteht Verbrennungsgefahr ! Niemals scheuernde oder schleifende Reinigungsmittel, harte Schwämme, Stahlwolle oder Edelstahlspiralen verwenden. -
Seite 15: Umweltschutz
In der Anzeige erscheint [ E ]: • Wenden Sie sich bitte an den Kundendienst. Eine Kochzone oder das gesamte Kochfeld schaltet ab: • Die Sicherheits-Abschaltung hat ausgelöst. • Es ist vergessen worden, eine Kochzone abzuschalten. • Es sind mehrere Sensortasten bedeckt. •... -
Seite 16: Montagehinweise
• Der Abstand zwischen Ausschnitt und einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen. Einbaumaße: HINWEIS: der Netzanschlusskasten steht ca. 17mm unter dem Gehäuse hervor. Referenz Ausschnittsmaß Glasmaß Glas Stärke Eckenradius KFTC 9841 08 280 x 490 mm 330 x 520 mm 4 mm 8 mm... -
Seite 17: Maßzeichnung Flächenbündiger Einbau
Maßzeichnung flächenbündiger Einbau... - Seite 18 Mulde ein Luftraum von 20 mm notwendig. Ein Luftspalt auf der Frontseite des Küchenmöbels wird nicht benötigt. • Zwischenböden sind bei Oranier Kochfeldern nur erforderlich, wenn eine Schublade unterhalb des Kochfeldes eingebaut ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein. Der Abstand von Zwischenboden zur Kochfeldunterseite soll mindestens 20 mm betragen.
-
Seite 19: Elektroanschluss
ELEKTROANSCHLUSS • Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet. • Der Berührungsschutz isolierter Teile muss nach der Montage sichergestellt sein. • Bitte prüfen Sie das Typenschild, ob die erforderlichen Anschlusswerte mit denen Ihres Stromnetzes übereinstimmen. - Seite 20 Anschluss des Kochfeldes: Monophasen 230V~1P+N Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme. Den Nullleiter an Anschlussklemme N, und die Phase L an Anschlussklemme L. Achtung! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen. 4 Wochen nach der Installation müssen die Schrauben in der Klemmenleiste wieder angezogen werden.
-
Seite 21: Oranier-Werksgarantie
Aufstellung und Benutzung (z.B. Schäden durch Bedingungen Werksgarantie: Abschrecken mit Wasser, überlaufende Die ORANIER-Garantie erstreckt sich auf die Speisen, Kondenswasser, Überhitzung). unentgeltliche Instandsetzung des Gerätes bzw. Haarrissbildung bei emaillierten oder der beanstandeten Teile. Anspruch auf kostenlosen kachelglasierten Teilen ist kein Qualitätsmangel. - Seite 24 28247-0...
