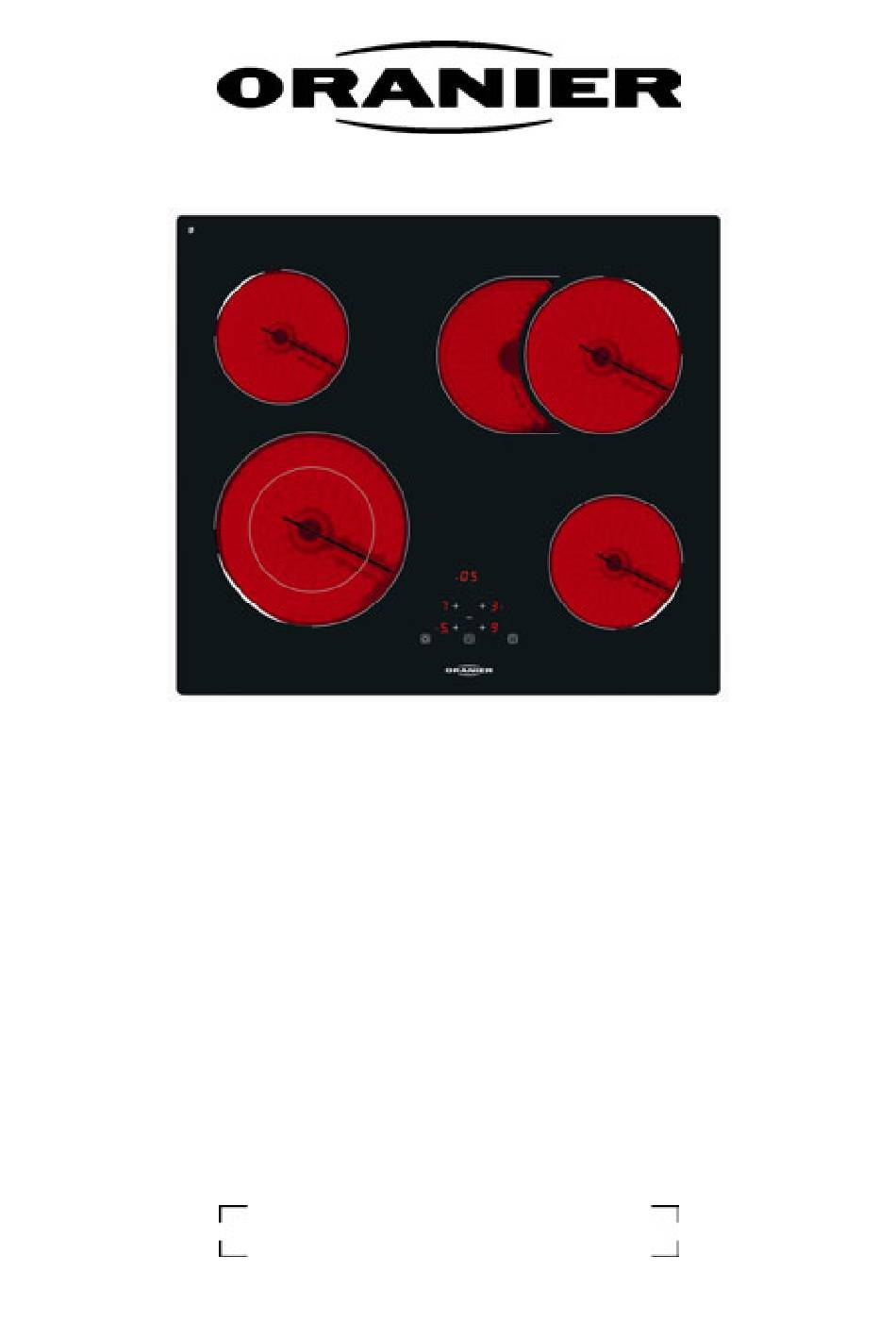

- Seite 1 Hilight Kochfeld KFTC 9965 26-0 4029808414488 Gebrauchs- und Montageanweisung...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben! ORANIER- Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE ......................4 ................ 4 ORSICHTSMAßNAHME VOR DER NBETRIEBNAHME .................... 4 LLGEMEINE ICHERHEITSHINWEISE ...................... 5 CHUTZ VOR ESCHÄDIGUNG ................5 ORSICHTSMAßNAHMEN BEI ERÄTEAUSFALL ..................... 5 CHUTZ VOR WEITEREN EFAHREN TECHNISCHE BESCHREIBUNG ....................6 ..........................7 EDIENFELD BEDIENUNG DES KOCHFELDES ..................... 7 ............................ -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Vorsichtsmaßnahme vor der Inbetriebnahme • Alle Teile der Verpackung abnehmen. • Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand. -
Seite 5: Schutz Vor Beschädigung
Schutz vor Beschädigung • Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden. Diese können die Glaskeramikscheiben verkratzen. • Beachten Sie, dass auch Sandkörner Kratzer verursachen können. • Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen. -
Seite 6: Technische Beschreibung
TECHNISCHE BESCHREIBUNG Gesamt Kochzonen Leistungsstufe „9“* Durchmesser Leistung Vorne links 1000 / 2200 W 135 / 210 mm Hinten links 1200 W 145 mm KFTC 9965 26 7000 W Hinten rechts 1500 / 2400 W 170 / 265 mm Vorne rechts 1200 W 145 mm... -
Seite 7: Bedienfeld
Bedienfeld Timer Anzeige Timer LED – zeigt die ausgewählte Kochzone an Kochzonen LED – zeigt die ausgewählte Anzeige der Kochzone an Leistungsstufe [ - ] Taste [ + ] Taste Zweikreis Timer Ein/Aus Kochzone BEDIENUNG DES KOCHFELDES Anzeige Anzeige Benennung Funktion Null Die Kochzone ist aktiviert... -
Seite 8: Inbetriebnahme Des Kochfeldes
INBETRIEBNAHME DES KOCHFELDES Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. -
Seite 9: Zweikreis Kochzone
Zweikreis Kochzone Die Zweikreis Kochzone ermöglicht eine verbesserte Anpassung der Kochzone an den Topfboden • Zweikreis Kochzone einschalten / ausschalten : Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf [ + ] drücken [ 0 ] und LED leuchtet Leistung auswählen Auf [ + ] oder [ - ] drücken [ 0 ] bis [ 9 ] Die Kochzone erhöhen... -
Seite 10: Ankochautomatik
• Timer ausschalten: Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf [ + ] drücken [ 0 ] bis [ 9 ] und LED leuchtet Timer auswählen Auf [ ] drücken Restlaufzeit Minuten abstellen Auf [ - ] drücken [ 00 ] Bestätigung Auf [ ] drücken... -
Seite 11: Kindersicherung / Verriegelung Des Kochfeldes
Eingestellte Ankochautomatik Fortkochstufe Zeit (Min : Sek) 00:48 02:24 03:36 05:24 06:48 02:00 02:48 03:36 - : - • Abschalten der Ankochautomatik: Sie können die eingestellte Ankochautomatik abschalten und den Kochvorgang durch die Wahl einer anderen Kochstufe weiterführen oder den Kochvorgang komplett beenden: Betätigung Bedienfeld Anzeige... -
Seite 12: Überlaufschutz
• Verriegelung abschalten: Betätigung Bedienfeld Anzeige Kochfeld einschalten Auf [ 0/I ] drücken [ L ] auf alle Anzeige Innerhalb von 5 Sekunden nach Einschalten der Mulde: Gleichzeitig auf [ - ] und [ + ] rechts unten drücken [ 0 ] anschließend noch mal auf [ + ] drücken Keine Anzeige... -
Seite 13: Kochempfehlungen
KOCHEMPFEHLUNGEN Auswahl der Leistungsstufen (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade Gelatine, Yoghurt , 2 bis 3 Quellen, Auftauen, Warmhalten Reis, gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte,... -
Seite 14: Umweltschutz
Der Auftrag Anzeige [ L ] : • Finden Sie im Kapitel Verriegelung der Kochmulde. Eine Kochzone oder das gesamte Kochfeld schaltet ab : • Die Sicherheits-Abschaltung hat ausgelöst. • Es ist vergessen worden, eine Kochzone abzuschalten. • Es sind mehrere Sensortasten bedeckt. •... - Seite 15 Einbau : • Furniere unter der Arbeitsplatte müssen mit hitzbeständigem Kleber (100 ° C) verarbeitet sein. • Die Wandabschlussleisten müssen hitzbeständig sein. • Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y (IEC 33- 2-6). Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden.
-
Seite 16: Elektroanschluss
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. • Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist. • Im Bereich des Arbeitsplattenausschnittes muss die Rückwand des Unterschranks muss offen sein, damit eine Luftzirkulation erfolgen kann. - Seite 17 Anschluss des Kochfeldes : Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Anschlusskasten befinden. Monophasen 230V~1P+N Bringen Sie je eine Polbrücke zwischen Anschlussklemme 1 und 2. Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme. Den Nullleiter an Anschlussklemme 4, und die Phase L an Anschlussklemme 1 oder 2.
- Seite 18 Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des ORANIER- Gerätes unserem Kundendienst angezeigt werden. Transportschäden (diese müssen...
- Seite 19 Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können. Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen. ORANIER Heiz- und Kochtechnik GmbH Weidenhäuser Str. 1 - 7 35075 Gladenbach...
- Seite 20 13617/0...
