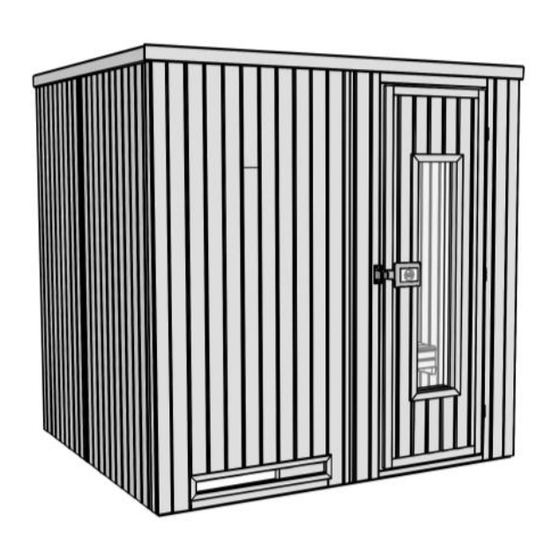

Weka 506.2018.00 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Weka Anleitungen
  4. Saunen
  5. 506.2018.00
  6. Bedienungsanleitung

Weka 506.2018.00 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 506.2018.00:

Werbung

Quicklinks

Diese Anleitung herunterladen
Montage-, Bedienungs- und
Wartungsanleitung
en
ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS
fr
NOTICE DE MONTAGE, D'UTILISATION ET D'ENTRETIEN
it
ISTRUZIONI DI MONTAGGIO, USO E MANUTENZIONE
Art.-Nr.: 506.2018.00
Art.-Nr.: 506.2018.10
Art.-Nr.: 506.2018.12
Stand: 1442

Werbung

loading

Verwandte Anleitungen für Weka 506.2018.00

Inhaltszusammenfassung für Weka 506.2018.00

  • Seite 1 Montage-, Bedienungs- und Wartungsanleitung ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS NOTICE DE MONTAGE, D'UTILISATION ET D'ENTRETIEN ISTRUZIONI DI MONTAGGIO, USO E MANUTENZIONE Art.-Nr.: 506.2018.00 Art.-Nr.: 506.2018.10 Art.-Nr.: 506.2018.12 Stand: 1442...
  • Seite 2 Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch, um Montagefehler oder Beschädigungen zu vermeiden. WICHTIG ! Prüfen Sie bitte sofort anhand der Packliste, ob das weka -Produkt vollständig und unbeschädigt bei Ihnen angekommen ist. Bitte vernichten Sie die Packliste erst nach Ablauf der Garantiezeit. Diese Liste dient Ihnen zur Kontrolle auf Vollständigkeit der Einzelteile und ist mit dem Kaufbeleg aufzubewahren.
  • Seite 3 Empfehlungen zum Aufbau Bitte bohren Sie alle Schraubverbindungen vor, um Beschädigungen an den Holzteilen zu vermeiden! Folgendes Zeichen macht Sie während der Anleitung nochmals darauf aufmerksam: Allgemeiner Aufbau der Wandelemente Die Abbildung zeigt den Schnitt durch ein Wandelement mit beidseitiger Profilholzschalung.
  • Seite 4 Fax: 0395/42908-83; e-Mail: info@weka-holzbau.com Montagebedingungen für weka - Montageteam Wenn Sie Montagehilfe in Anspruch nehmen und dazu ein weka - Montageteam rufen, wird die weka Holzbau GmbH für Sie wie folgt tätig: Montage bedeutet das anleitungsgemäße Zusammenfügen (Aufbau) der gelieferten Einzelteile der Ware ohne Anstrich, Lieferung und Montage von Zubehör und Zubehörteilen.
  • Seite 5 Werkzeug Folgendes Werkzeug sollten Sie vor Beginn der Montage zurecht gelegt haben. Wasserwaage Rollmaß Bohrmaschine Elektroschrauber Hammer Schraubendreher Feinsäge / Handkreissäge Universalmesser Schraubenschlüssel Inbusschlüssel Abkürzungen / Symbole: Abb. Abbildung Zentimeter Millimeter circa Zuluftöffnung Abluftöffnung Aufbauvarianten Nicht im Lieferumfang enthalten!  Copyright HRB 3662 Technische.
  • Seite 6 IMPORTANT Please use the enclosed packing list to check immediately that your weka product has been delivered complete and intact. Please do not dispose of the packing list before the guarantee period has expired. This list enables you to check that all the individual parts are present.
  • Seite 7 Assembly recommendations Please drill pilot holes for all screw connections to avoid damaging the wood. The following symbol in the instructions will indicate when this is necessary: General assembly of the wall elements Figure shows a cross-section through a wall section with profile wood boarding on both sides.
  • Seite 8 Fax: 0395/42908-83; E-mail: info@weka-holzbau.com Assembly conditions for a weka assembly team If you wish for help assembling your cabin and choose to employ a weka assembly team, weka Holzbau GmbH will carry out the following services for you: Assembly means putting together (installation) of the individual parts supplied. It does not include treating them with a wood protection agent, the delivery and assembly of accessories and accessory parts.
  • Seite 9 Tools You should have the following tools to hand before beginning assembly. Spring tape Elektric Spirit level measure Drill screwdriver Hammer Screwdriver Mitre saw/ hand disk saw Universal cutter Spanner Allen key Abbreviations / Symbols Abb. Figure Centimetre Millimetre approximately/approx. Supply air Outgoing air Design variant...
  • Seite 10 IMPORTANT ! Veuillez vérifier immédiatement, à l'aide de la liste des pièces, si le produit weka est arrivé complet et en bon état. Ne détruisez la liste des pièces qu'une fois la garantie écoulée. Cette liste vous permet de vérifier si les pièces détachées sont complètes et doit être conservée avec le justificatif d'achat.
  • Seite 11 Recommandations pour le montage Pré-percez tous les assemblages vissés afin d'éviter d'endommager les éléments en bois! Ceci vous est rappelé par le symbole suivant dans la notice: Composition générale des éléments constitutifs des parois L'illustration montre une vue en coupe d'un élément de paroi muni sur les deux côtés d'un coffrage de bois profilé.
  • Seite 12 Conditions de montage pour l'équipe de montage weka Si vous décidez de vous faire aider pour le montage et que vous faites appel à l'équipe de montage weka, weka Holzbau GmbH prendra en charge les éléments suivants à votre place : Le montage, ce qui signifie l'assemblage conforme aux instructions (montage) des pièces détachées livrées...
  • Seite 13 Outils Pour le montage, nous vous recommandons de préparer les outils suivants. décamètre visseuse niveau à bulle à ruban perceuse électrique marteau Tournevis scie à denture fine / clé pour vis à scie circulaire couteau universel clé six pans creux Abréviations / Symboles : Abb.
  • Seite 14 Prima del montaggio leggete con cura le presenti istruzioni al fine di evitare errori di montaggio o danni. IMPORTANTE ! Controllate subito con l'ausilio della lista di imballaggio che il prodotto weka sia stato fornito completo e senza danni. Vi preghiamo di conservare la lista di imballaggio solo alla scadenza del periodo di garanzia. Questa lista serve per controllare la completezza della fornitura e deve essere conservata insieme allo scontrino.
  • Seite 15 Raccomandazioni per il montaggio Per evitare danni agli elementi in legno si raccomanda di preforare tutti i punti di avvitaggio a vite! Il presente simbolo richiama la vostra attenzione su tale particolare nel corso delle istruzioni: Montaggio generale degli elementi di parete La figura mostra la sezione attraverso un elemento di parete con rivestimento bilaterale di profili di legno.
  • Seite 16 Fax: 0395/42908-83; e-mail: info@weka-holzbau.com Condizioni di montaggio per weka – squadra di montaggio Se avete bisogno di aiuto per il montaggio e chiamate perciò una squadra di montaggio weka, weka Holzbau GmbH interverrà alle seguenti condizioni: Per montaggio si intende l’assemblaggio conforme alle istruzioni (installazione) dei singoli componenti forniti senza verniciatura, consegna e montaggio di accessori o parti di accessori.
  • Seite 17 Utensili Prima di iniziare con il montaggio tenere a portata di mano i seguenti utensili. metro avvitatore Livella ad acqua a nastro trapano elettrico martello cacciavite sega fine / sega circolare portatile coltello universale chiave chiave a brugola Abbreviazioni / Simboli Abb.
  • Seite 18 Anzahl Bild Abmessung B501.01.0001E W1-910E 68/910/1916 B501.01.0002E W2-910E 57/910/1916 B501.01.0003E W3-910E 78/910/1916 .B501.01.0004E W4-910 57/910/1916 B501.01.0024E T6-910HT 68/910/1916 B501.01.0130 T5-910GT/MV .B501.01.0127 F47-740 68/740/1916 B501.01.0013E W13-740E 68/740/1916  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 19 Anzahl Bild Abmessung B501.01.0014E W14-740E 57/740/1916 C500.04.0006 69/574/1800 K107.5618.6000 8/550/1775 B500.03.0036 115/550/1785 B500.02.0003A 57/893/1615 G501.02.0038 40/25/1900 G501.02.0037 40/25/1900  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 20 Anzahl Bild Abmessung G501.02.0056 40/25/1730 G501.01.0001 40/40/1890 G512.01.0004 14/35/1915 G501.01.0067 14/67/1915 G500.02.0015 14/54/1915 G501.01.0005 14/14/1915 G500.02.0003 30/30/1792  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 21 Anzahl Bild Abmessung G500.02.0004 30/30/1562 G500.02.0011 14/54/1562 B501.02.0015 66/28/1970 B501.02.0017 66/28/1760 G500.03.0072 25/40/520 G500.03.0073 25/40/1090 G500.03.0071 25/40/80  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 22 Anzahl Bild Abmessung B500.03.0018 100/240/325 B500.03.0142E 40/350/462 B500.03.00143E 44/268/595 500.0156.70.00 900 x 600 B500.03.0017 14/235/410 B501.03.0003 89/80/438 B501.03.0004 89/80/438  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 23 Anzahl Bild Abmessung B500.03.0066 71/140/154 K500.0609.0001 1/95/65 B500.03.0155 43/80/120 K042.3014.0001 K037.6070.0030 3-tlg. K037.6590.0000 2-tlg. K094.1506.0000  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 24 Anzahl Bild Abmessung K095.4000.0001 G500.01.0009 4/90/130 K500.0110.3000 K001.1050.0001 5,0 x 100 K001.7045.0002 4,5 x 70 K001.6060.0001 6,0 x 60 K001.6040.0001 4,0 x 60  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 25 Anzahl Bild Abmessung K001.4040.0001 4,0 x 40 K001.3535.0001 3,5 x 35 K001.3030.0001 3,0 x 30 K001.2535.0001 3,5 x 25 K002.4050.0001 5,0 x 40 K002.1625.0001 2,5 x 16 K010.3016.0001 1,6 x 30 K042.2735.0800 10/27/35  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca.
  • Seite 26 Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 27 Art.-Nr.: 506.2018.10  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 28 Art.-Nr.: 506.2018.12  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 29  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 30 Abbildung Art.:Nr.: 506.2018.00 Abbildung Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 31 Abbildung Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 32 Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 33 Art.-Nr.: 506.2018.10 Art.-Nr.: 506.2018.12  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 34 Art.-Nr.: 506.2018.10 Art.-Nr.: 506.2018.12 rechts links  right left droite gauche destra sinistra  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 35 Abbildung Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 36 Abbildung Art.-Nr.: 506.2018.00 Abbildung Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 37 Abbildung Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 38  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 39 Art.-Nr.: 506.2018.00 / 506.2018.10 Art.-Nr.: 506.2018.12  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 40 Art.-Nr.: 506.2018.12  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 41 Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 42 Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 43 Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 44 Art.-Nr.: 506.2018.00  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 45 Art.-Nr.: 506.2018.10 Art.-Nr.: 506.2018.12  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 46  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 47  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!
  • Seite 48 Holzbau GmbH Johannesstr. 16 D-17034 Neubrandenburg Tel.: 0395 42908-0 Fax: 0395 42908-83 MA Art.-Nr.:800.0286.15.63  Copyright HRB 3662 Technische. Änderungen vorbehalten! Alle Maße sind ca. Maße!

Diese Anleitung auch für:

506.2018.10506.2018.12
