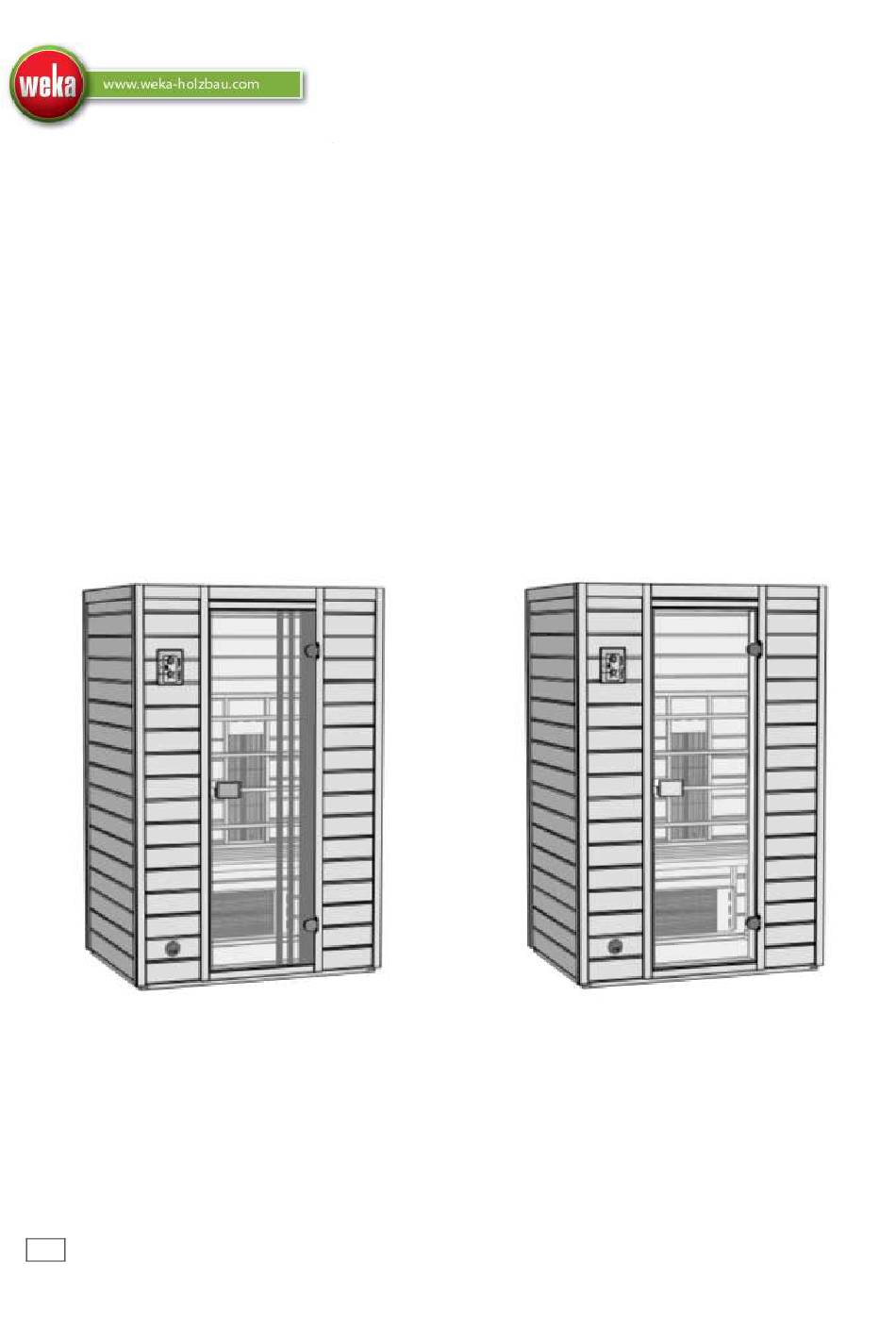

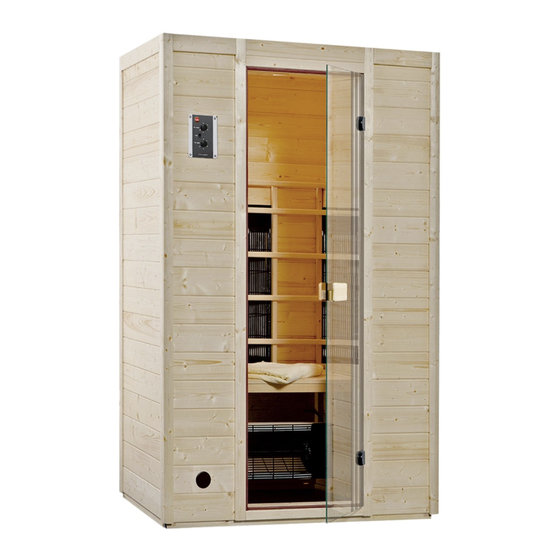

Montage-, Bedienungs- und

Wartungsanleitung

Art.-Nr.: 550.1310.19.20

Art.-Nr.: 550.1310.19.30

Stand: 2121

T2-20.51

Inhaltszusammenfassung für Weka 550.1310.19.20

Seite 1 Montage-, Bedienungs- und Wartungsanleitung Art.-Nr.: 550.1310.19.20 Art.-Nr.: 550.1310.19.30 Stand: 2121 T2-20.51...
Seite 2 - de - Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie diese Anleitung vor dem Aufbau der Infrarotkabine vollständig durch, um Montagefehler oder Beschädigungen zu vermeiden. Prüfen Sie sofort anhand der Packliste, ob die Kabine unbeschädigt und vollständig bei Ihnen angekommen ist.
Seite 3 Beim Umgang mit 230V Netzspannung besteht Lebensgefahr! Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muß sie durch den Kundendienst der Firma weka oder durch einen zugelassenen Elektrofachmann unter Beachtung der VDE-und EVU-Richtlinien ersetzt werden, um Gefährdungen zu vermeiden. Die Strahler und Strahleröffnungen dürfen nicht abgedeckt werden – BRANDGEFAHR!
Seite 4 Nach Beendigung der Sitzung empfehlen wir Ihnen eine Nachschwitzzeit von 5 bis 10 Minuten. Danach können Sie mit lauwarmem Wasser duschen. Kaltes Wasser nach einem intensiven Aufwärmprozess kann zu Verkrampfungserscheinungen führen. Nach der Nutzung der Kabine lassen Sie diese bei geöffneter Tür auskühlen. Sorgen Sie stets für eine gute Durchlüftung des Raumes, in dem sich die Kabine befindet.
Seite 5 Werkzeug Folgendes Werkzeug sollten Sie vor Beginn der Montage zurechtgelegt haben. Wasserwaage Rollmaß Bohrmaschine Elektroschrauber Feinsäge Schraubenschlüssel Bleistift Inbusschlüssel Universalmesser Hammer Schraubendreher Bleistift Abkürzungen / Symbole: Frontwand Zentimeter Millimeter circa Wir wünschen Ihnen viel Spaß beim Aufbau und jahrelange Freude an Ihrer Wärmekabine. ©...
Seite 6 Garantiebestimmungen der weka Holzbau GmbH Wir gewähren Ihnen zu nachfolgenden Konditionen – jedoch nur auf die Holzteile unserer Produkte (weka- Produkt genannt), nicht auf damit verbundene Bauteile oder Bestandteile des weka-Produkts aus anderem Material als Holz – ab Lieferdatum 5 Jahre Garantie auf Funktion. Innerhalb der Garantiezeit werden fehlerhafte Teile oder fehlende Teile der Ware oder die Ware selbst nach unserer Wahl ersetzt.
Seite 7 Anzahl [Stück] Abmessung Bild [mm] SW-L B550.01.0010 960 x 1913 SW-R B550.01.0011 960 x 1913 RW-L B550.01.0012 619 x 1863 RW-R B550.01.0013 619 x 1863 FW-L B550.01.0014 328 x 1913 FW-R B550.01.0015 328 x 1913 B550.01.0026 650 x 1936 © Copyright HRB 3662 Technische Änderungen vorbehalten...
Seite 8 Anzahl [Stück] Abmessung Bild [mm] B550.01.0017 339 x 1863 B550.01.0018 339 x 1863 B550.01.0019 1238 x 900 G550.01.0028 3,2/1238/900 K107.5618.4100 6/550/1775 K107.5618.1000 G550.01.00210 60/25/1258 G550.01.0021 40/25/951 © Copyright HRB 3662 Technische Änderungen vorbehalten...
Seite 9 Anzahl [Stück] Abmessung Bild [mm] G550.01.0022 40/25/1258 G550.01.0023 30/30/400 G550.01.0024 30/30/820 G550.01.0025 14/45/1936 G550.01.0026 14/65/895 G550.01.0027 14/65/282 G550.01.0029 14/45/1880 © Copyright HRB 3662 Technische Änderungen vorbehalten...
Seite 10 Anzahl [Stück] Abmessung Bild [mm] B543.03.0006 1235 x 473 B543.02.0015 842 x 420 B543.03.0002 1235 x 855 G543.01.0005 30/30/420 G550.01.0030 14/14/1210 G550.01.0031 14/14/832 G550.01.0032 14/14/465 © Copyright HRB 3662 Technische Änderungen vorbehalten...
Seite 11 Anzahl [Stück] Abmessung Bild [mm] G550.01.0033 14/14/1870 546.0106.10.00 B500.03.0172 43/120/80 B500.03.0188 43/120/80 B553.03.0005 63/132/80 130/45/1 5,0 x 100 © Copyright HRB 3662 Technische Änderungen vorbehalten...
Seite 12 Anzahl [Stück] Abmessung Bild [mm] 4,0 x 60 4,0 x 50 4,0 x 40 3,5 x 35 3,5 x 25 3,5 x15 1,6 x 30 © Copyright HRB 3662 Technische Änderungen vorbehalten...
Seite 32 Darstellung ohne Elektroteile Representation without electrical parts schéma sans pièces électriques Rappresentazione senza parti elettriche © Copyright HRB 3662 Technische Änderungen vorbehalten...
Seite 40 Holzbau GmbH, Johannesstr. 16 D-17034 Neubrandenburg Tel.: +49 (0)395 42908-0 Fax: +49 (0)395 42908-83 MA Art.-Nr.: 800.0286.22.35 © Copyright HRB 3662 Technische Änderungen vorbehalten...
