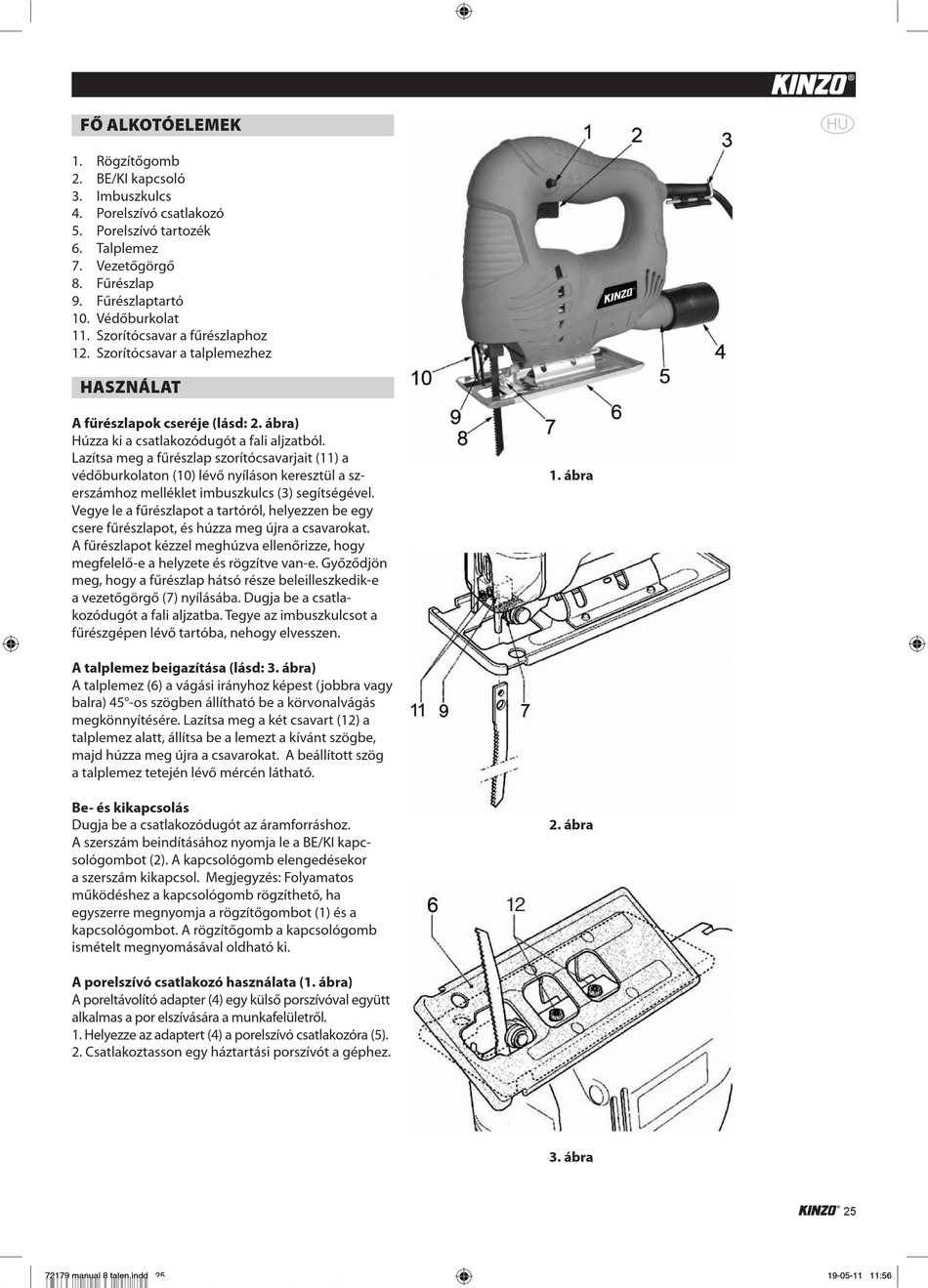

Kinzo 72179 Handbuch Seite 25

fő alkoTóelemek
1. Rögzítőgomb
2. BE/KI kapcsoló
3. Imbuszkulcs
4. Porelszívó csatlakozó
5. Porelszívó tartozék
6. Talplemez
7. Vezetőgörgő
8. Fűrészlap
9. Fűrészlaptartó
10. Védőburkolat
11. Szorítócsavar a fűrészlaphoz
12. Szorítócsavar a talplemezhez
haSznÁlaT
A fűrészlapok cseréje (lásd: 2. ábra)
Húzza ki a csatlakozódugót a fali aljzatból.
Lazítsa meg a fűrészlap szorítócsavarjait (11) a
védőburkolaton (10) lévő nyíláson keresztül a sz-
erszámhoz melléklet imbuszkulcs (3) segítségével.
Vegye le a fűrészlapot a tartóról, helyezzen be egy
csere fűrészlapot, és húzza meg újra a csavarokat.
A fűrészlapot kézzel meghúzva ellenőrizze, hogy
megfelelő-e a helyzete és rögzítve van-e. Győződjön
meg, hogy a fűrészlap hátsó része beleilleszkedik-e
a vezetőgörgő (7) nyílásába. Dugja be a csatla-
kozódugót a fali aljzatba. Tegye az imbuszkulcsot a
fűrészgépen lévő tartóba, nehogy elvesszen.
A talplemez beigazítása (lásd: 3. ábra)
A talplemez (6) a vágási irányhoz képest (jobbra vagy
balra) 45°-os szögben állítható be a körvonalvágás
megkönnyítésére. Lazítsa meg a két csavart (12) a
talplemez alatt, állítsa be a lemezt a kívánt szögbe,
majd húzza meg újra a csavarokat. A beállított szög
a talplemez tetején lévő mércén látható.
Be- és kikapcsolás
Dugja be a csatlakozódugót az áramforráshoz.
A szerszám beindításához nyomja le a BE/KI kapc-
sológombot (2). A kapcsológomb elengedésekor
a szerszám kikapcsol. Megjegyzés: Folyamatos
működéshez a kapcsológomb rögzíthető, ha
egyszerre megnyomja a rögzítőgombot (1) és a
kapcsológombot. A rögzítőgomb a kapcsológomb
ismételt megnyomásával oldható ki.
A porelszívó csatlakozó használata (1. ábra)
A poreltávolító adapter (4) egy külső porszívóval együtt
alkalmas a por elszívására a munkafelületről.
1. Helyezze az adaptert (4) a porelszívó csatlakozóra (5).
2. Csatlakoztasson egy háztartási porszívót a géphez.
