BEDIENUNGSANLEITUNG
VORSICHT - Schäden am Gerät: Zur Kühlung des Leistungsteils muss für die Aluminium-
Kühlplatte eine freie Luftzirkulation möglich sein. Das Leistungsteil darf nicht durch Gegenstände
oder Materialien abgedeckt sein.

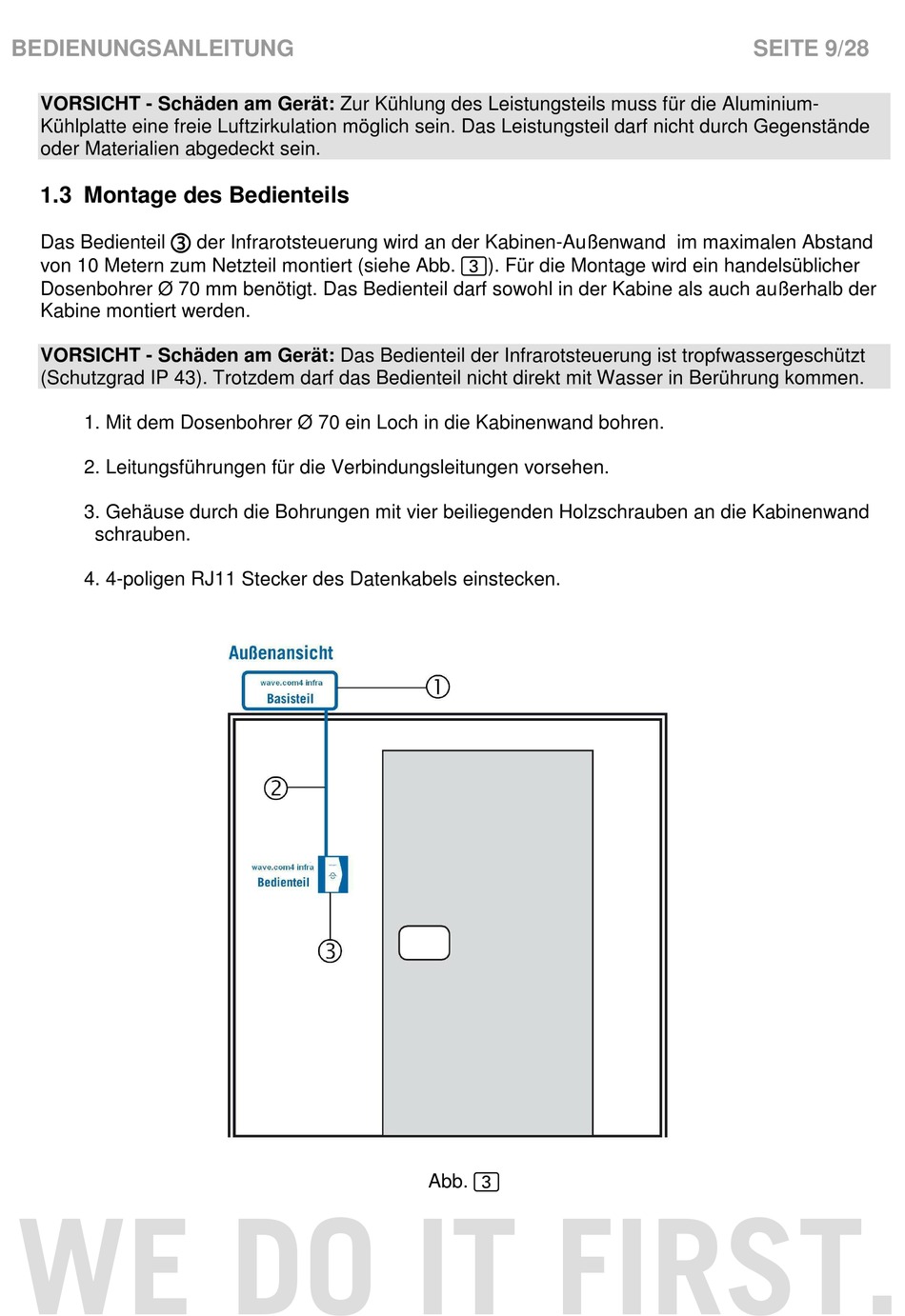

1.3 Montage des Bedienteils
Das Bedienteil 3
3 der Infrarotsteuerung wird an der Kabinen-Außenwand im maximalen Abstand
3 3
von 10 Metern zum Netzteil montiert (siehe Abb. 3). Für die Montage wird ein handelsüblicher
Dosenbohrer Ø 70 mm benötigt. Das Bedienteil darf sowohl in der Kabine als auch außerhalb der
Kabine montiert werden.
VORSICHT - Schäden am Gerät: Das Bedienteil der Infrarotsteuerung ist tropfwassergeschützt
(Schutzgrad IP 43). Trotzdem darf das Bedienteil nicht direkt mit Wasser in Berührung kommen.
1. Mit dem Dosenbohrer Ø 70 ein Loch in die Kabinenwand bohren.
2. Leitungsführungen für die Verbindungsleitungen vorsehen.
3. Gehäuse durch die Bohrungen mit vier beiliegenden Holzschrauben an die Kabinenwand
schrauben.
4. 4-poligen RJ11 Stecker des Datenkabels einstecken.
WE DO IT FIRST.
Abb. 3
SEITE 9/28
