BEDIENUNGSANLEITUNG

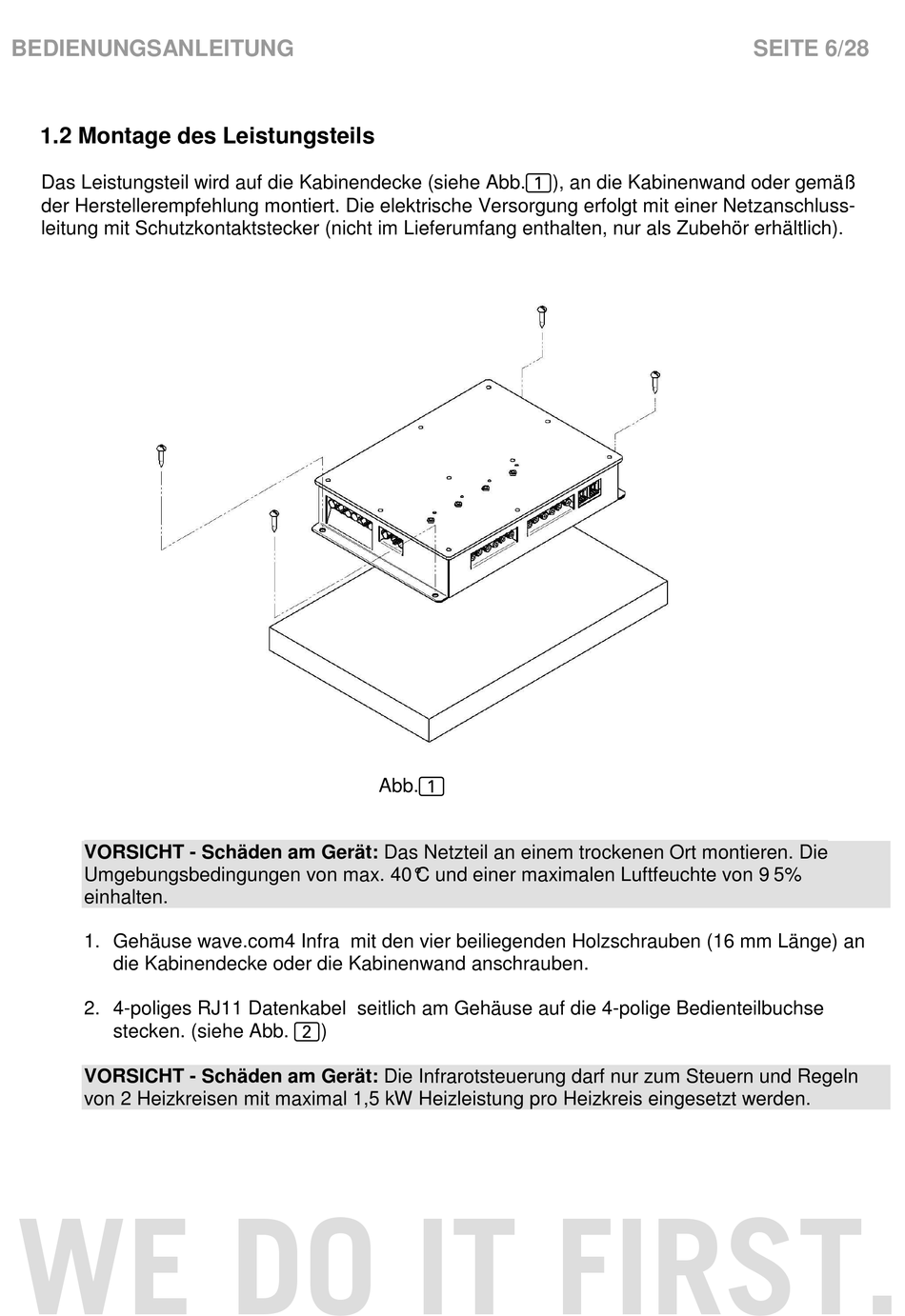

1.2 Montage des Leistungsteils
Das Leistungsteil wird auf die Kabinendecke (siehe Abb.1), an die Kabinenwand oder gemäß
der Herstellerempfehlung montiert. Die elektrische Versorgung erfolgt mit einer Netzanschluss-
leitung mit Schutzkontaktstecker (nicht im Lieferumfang enthalten, nur als Zubehör erhältlich).
VORSICHT - Schäden am Gerät: Das Netzteil an einem trockenen Ort montieren. Die
Umgebungsbedingungen von max. 40° C und einer maximalen Luftfeuchte von 9 5%
einhalten.
1. Gehäuse wave.com4 Infra mit den vier beiliegenden Holzschrauben (16 mm Länge) an
die Kabinendecke oder die Kabinenwand anschrauben.
2. 4-poliges RJ11 Datenkabel seitlich am Gehäuse auf die 4-polige Bedienteilbuchse
stecken. (siehe Abb. 2)
VORSICHT - Schäden am Gerät: Die Infrarotsteuerung darf nur zum Steuern und Regeln
von 2 Heizkreisen mit maximal 1,5 kW Heizleistung pro Heizkreis eingesetzt werden.
WE DO IT FIRST.
Abb.1
SEITE 6/28
