BEDIENUNGSANLEITUNG

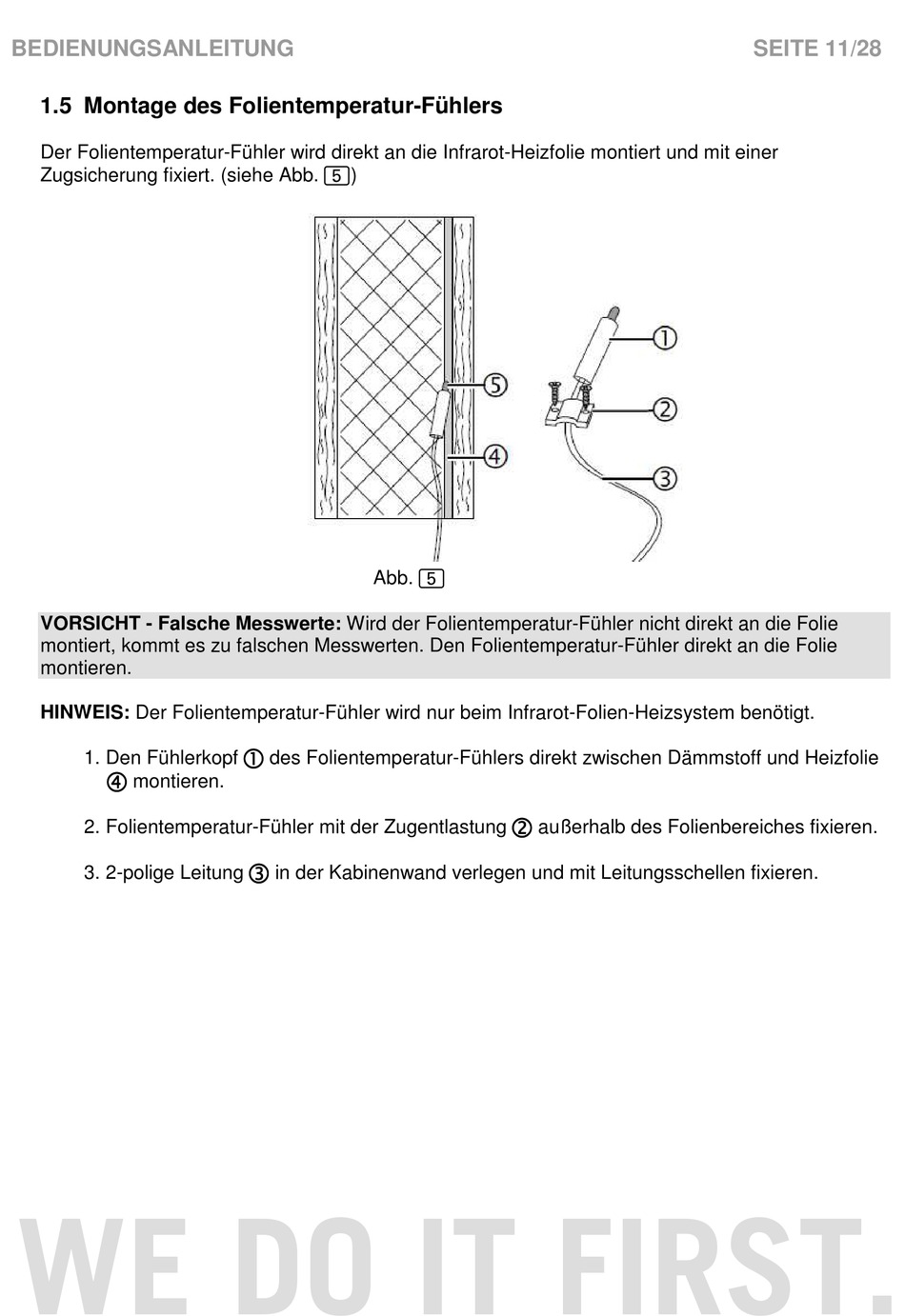

1.5 Montage des Folientemperatur-Fühlers
Der Folientemperatur-Fühler wird direkt an die Infrarot-Heizfolie montiert und mit einer
Zugsicherung fixiert. (siehe Abb. 5)
VORSICHT - Falsche Messwerte: Wird der Folientemperatur-Fühler nicht direkt an die Folie
montiert, kommt es zu falschen Messwerten. Den Folientemperatur-Fühler direkt an die Folie
montieren.
HINWEIS: Der Folientemperatur-Fühler wird nur beim Infrarot-Folien-Heizsystem benötigt.
1. Den Fühlerkopf 1
4 montieren.
4 4
4
2. Folientemperatur-Fühler mit der Zugentlastung 2
3. 2-polige Leitung 3
WE DO IT FIRST.
Abb. 5
1 des Folientemperatur-Fühlers direkt zwischen Dämmstoff und Heizfolie
1 1
3 in der Kabinenwand verlegen und mit Leitungsschellen fixieren.
3 3
2 außerhalb des Folienbereiches fixieren.
2 2
SEITE 11/28
