- Seite 1 Infrarotsteuerung P-IS2-T MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 01/13 Ident-Nr. 50950079...
-
Seite 2: Inhaltsverzeichnis
Montage- und Gebrauchsanweisung S. 2/16 Inhaltsverzeichnis Allgemeine Sicherheitshinweise Bestimmungsgemäßer Gebrauch Montageanweisungen - nur für Fachpersonal 3.1 Vorbereiten der Montage - Aufputz 3.2 Vorbereiten der Montage - versenkte Montage 3.3 Vorbereiten des elektrischen Anschlusses - Gehäuse öffnen Elektrischer Anschluss Befestigung der Steuerung 5.1 Abnehmen des vorderen Deckels 5.1 Aufputzmontage 6.2 Versenkte Montage... -
Seite 3: Allgemeine Sicherheitshinweise
Montage- und Gebrauchsanweisung S. 3/14 Allgemeine Sicherheitshinweise Bedeutung der in der Bedienungs- und Montageanweisung verwendeten Symbole: WARNUNG: Bei Nichtbeachtung besteht die Möglichkeit einer schweren oder sogar tödlichen Verletzung. VORSICHT: Bei Nichtbeachtung besteht die Möglichkeit von mittleren bis leichten Verletzungen oder Sachschäden. HINWEIS: Gibt Anwendungstipps und nützliche Informationen. -
Seite 4: Bestimmungsgemäßer Gebrauch
Montage- und Gebrauchsanweisung S. 4/16 Bestimmungsgemäßer Gebrauch Die Infrarotsteuerung IS2 ist nur für den Gebrauch mit eigensicheren Infrarotstrahlern und Infrarotplatten ge- eignet. Beachten Sie dazu auch die Anweisungen in der jeweiligen Anleitung. Vor Inbetriebname der Steuerung ist die Kabine auf den betriebsbereiten Zustand zu überprüfen. Dies gilt insbesondere wenn die Steuerung per Fernstart gestartet werden soll. -
Seite 5: Vorbereiten Der Montage - Versenkte Montage
Montage- und Gebrauchsanweisung S. 5/14 3.2 Vorbereiten der Montage - versenkte Montage Um die Steuerung in der Wand zu versenken, wird ein Ausschnitt benötigt Abmessungen Ausschnitt: 160mm x 102mm Einbautiefe: 39,5mm Siehe auch technische Daten Sorgen Sie für eine ausreichende Hinterlüftung der Steuerung max. -
Seite 6: Elektrischer Anschluss
Montageanweisung nur für Fachpersonal S. 6/14 Elektrischer Anschluss Achten Sie darauf, dass die Anschlusskabel sauber in den Klemmen sitzen. Schlecht geklemmte Kabel er- wärmen sich stark und können zu irreparablen Schäden und Brandgefahr führen. N U1 max. 200W max. 200W Licht Lüfter Heizsystem 1... -
Seite 7: Befestigung Der Steuerung
Montageanweisung nur für Fachpersonal S. 7/14 Befestigung der Steuerung Vorsicht - Schäden am Gerät: Verwenden Sie keinen Akkuschrauber um die Steuerung zu befestigen. 5.1 Abnehmen des vorderen Deckels Um die Steuerung an der Wand zu befestigen muss der vorder Decke der Steuerung abgenommen werden. Verwenden dazu einen fl... -
Seite 8: Versenkte Montage
Montageanweisung nur für Fachpersonal S. 8/14 6.2 Versenkte Montage Nachdem alle elektrischen Anschlüsse hergestellt sind kann die Steuerung in den Wandausschnitt eingesetzt werden Verwenden sie dazu die kurzen, im Lieferumfang enthaltenen, Schrauben. Achten Sie beim Eindrehen der Schrauben darauf keine, in der Wand verlegten, Kabel zu beschädigen Dies kann zu schweren Personen- und Sachschäden führen Abb. -
Seite 9: Fernstart
Montageanweisung nur für Fachpersonal S. 9/14 Fernstart Die Steuerung IS2 kann über einen potentialfreihen Kontakt gestartet und gestoppt werden. Verwenden Sie dazu das als optionales Zubehör erhältliche Adapterkabel 8.1 Fernstart mit Dauerkontakt Wird der Fernstartkontakt länger als 0,3sec geschlossen so läuft die Steuerung solange bis dieser wieder geöff- net wird oder die unter Punkt 11.8 eingestellte Laufzeit erreicht wird. -
Seite 10: Bedien- Und Anzeigeelemente

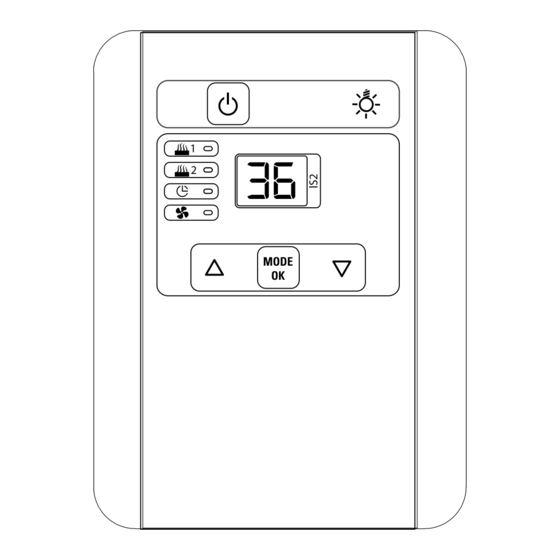

Gebrauchsanweisung für den Anwender S. 10/14 Bedien- und Anzeigeelemente Bedienelemente: 1 ... Ein/Aus Taste 2 ... Licht 3 ... Taste + 4 ... Taste Mode/OK 5 ... Taste - Anzeigeelemente: 6 ... Temperatur- und Laufzeitanzeige 7 ... Auswahl Temperatur Heizkreis 1 8 ... -
Seite 11: Beschreibung Der Funktionen Und Bedienelemente
Gebrauchsanweisung für den Anwender S. 11/14 Beschreibung der Funktionen und Bedienelemente 11.1 Ein/Aus Taste 1 Mit dieser Taste kann die Steuerung Ein- und Ausgeschalten (Standby) werden. Wurden bereits Laufzeit und Temperatur eingestellt, so beginnt die Steuerung sofort mit den zuletzt getätigten Einstellungen zu arbeiten. Die Einstellungen werden beim Wechseln in den Standby gespeichert 11.2 Licht Taste 2 Hier kann das Kabinenlicht zu jedem Zeitpunkt geschalten werden. -
Seite 12: Auswahl Laufzeit
Gebrauchsanweisung für den Anwender S. 12/14 11.8 Auswahl Laufzeit 8 Hier kann die gewünschte Laufzeit eingestellt werden. Die Einstellung wird mit den Tasten 3 und 5 vorgenom- men. Solange die Solltemperatur angezeigt wird blinkt die Anzeige 6. Sie können nun den eingestellten Wert mit 4 bestätigen oder warten bis nach 5 Sekunden der Wert automatisch übernommen wird. -
Seite 13: Technische Daten
0°C – 70°C, maximal 99% relative Luftfeuchte, nicht kondensierend max. R5mm 134,5 39,5 48,5 Abb. 11: Abmessunge Zubehör und Ersatzteile IR-IS-A Adapterleitung für den Anschluss von sentiotec Strahlern und Wärmeplatten IR-1P2 T-Verteiler 2-Polig IR-1P3 Verteiler 3-Polig IR-1P5 Verteiler 5-Polig P-ISX-FF Folienfühler inkl. -
Seite 14: Garantiebestimmungen
S. 14/16 Garantiebestimmungen sentiotec GmbH ist von der Qualität ihrer Produkte überzeugt und davon wollen wir Sie in Zukunft profi tieren las- sen! Wir leisten daher 5 Jahre Garantie im privaten Bereich und 2 Jahre bei gewerblicher Nutzung. Voraussetzung für diese Garantieleistung: •... - Seite 99 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ……………………………………………………………………………………………………………………………..…………………………………….……………………………………………………………………………………… …..…………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………...……… ……………………………………………………………………………………………………………………………... ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………………………... …………………………………………………………………………………………………………………………….. ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………... ……………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………….. …….…………………………………………………………………………………………………………………………. …….………………………………………………………………………………………………………………………... ……..………………………………………………………………………………………………………………………. WE DO IT FIRST.
