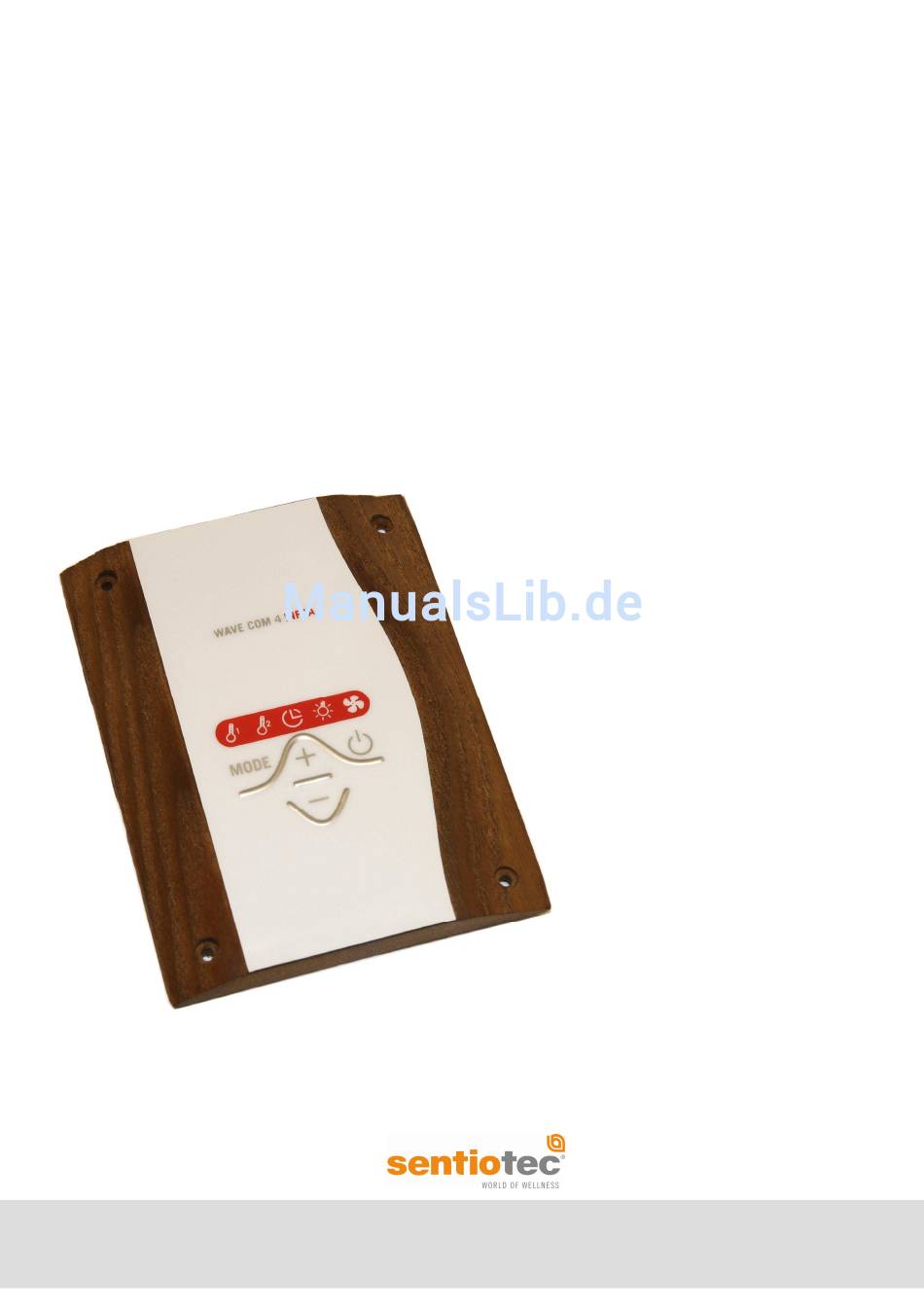

- Seite 1 wave.com4 Infra INFRAROTSTEUERUNG BEDIENUNGSANLEITUNG Die einzigartige High- End Infrarotsteuerung in Modulbauweise, die sowohl von außen als auch von innen bedienbar ist. Version 06/2013 Ident-Nr. 50950023...
- Seite 2 BEDIENUNGSANLEITUNG SEITE 2/28 WE DO IT FIRST.
-
Seite 3: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG SEITE 3/28 INHALTSVERZEICHNIS 1. MONTAGEANWEISUNG NUR FÜR FACHPERSONAL......4 ALLGEMEINE SICHERHEITSHINWEISE ................5 1.1. LIEFERUMFANG UND ZUBEHÖR..................5 1.2. MONTAGE DES LEISTUNGSTEILS ...................6 1.3. MONTAGE DES BEDIENTEILS ..................9 1.4. MONTAGE DES TEMPERATURFÜHLERS ..............10 1.5. MONTAGE DES FOLIENTEMPERATUR-FÜHLERS ............11 1.6................12 KONFIGURATION MASTER/SLAVE 1.6.1 Master/Slave Konfiguratuion von zwei wave.com4 Infra Leistungsteilen 1.6.2 Master/Slave Konfiguration von drei bis fünf wave.com4 Infra Leistungsteilen 1.7. -
Seite 4: Montageanweisung Nur Für Fachpersonal
BEDIENUNGSANLEITUNG SEITE 4/28 1. MONTAGEANWEISUNG NUR FÜR FACHPERSONAL Sehr geehrter Monteur! Lesen Sie diese Gebrauchsanweisung sorgfältig vor dem Gebrauch der Infrarotsteuerung. Damit nutzen Sie alle Vorteile, die das Gerät bietet und beugen Schäden vor. Die Montage darf nur durch einen Elektrofachmann oder einer vergleichsweise qualifizierten Person ausgeführt werden. -
Seite 5: Allgemeine Sicherheitshinweise
BEDIENUNGSANLEITUNG SEITE 5/28 Allgemeine Sicherheitshinweise Bestimmungsgemäßer Gebrauch: Die Infrarotsteuerung dient unter anderem zum Steuern und Regeln der Innenraumtemperatur - für Infrarot-Folien-Heizsysteme im Bereich von 30-50° C, - für Infrarot-Stab-Heizsysteme im Bereich von 30-70° C. Die Infrarotsteuerung darf nur zum Steuern und Regeln von 2 Heizkreisen mit maximal 1,5kW Heizleistung pro Heizkreis eingesetzt werden. -
Seite 6: Montage Des Leistungsteils
BEDIENUNGSANLEITUNG SEITE 6/28 1.2 Montage des Leistungsteils Das Leistungsteil wird auf die Kabinendecke (siehe Abb.1), an die Kabinenwand oder gemäß der Herstellerempfehlung montiert. Die elektrische Versorgung erfolgt mit einer Netzanschluss- leitung mit Schutzkontaktstecker (nicht im Lieferumfang enthalten, nur als Zubehör erhältlich). Abb.1 VORSICHT - Schäden am Gerät: Das Netzteil an einem trockenen Ort montieren. - Seite 7 BEDIENUNGSANLEITUNG SEITE 7/28 3. Das Anschließen aller Komponenten am wave.com4 Infra Leistungsteil erfolgt gemäß Abbildung 2 Abb.2 WE DO IT FIRST.
-
Seite 8: Beschreibung
BEDIENUNGSANLEITUNG SEITE 8/28 Die einzelnen Anschlüsse werden in der nachstehenden Übersicht beschrieben: Stecker Beschreibung Technische Daten +5V DC wave.com4 Infra Bedienteil Thermoelement (KTY) & Temperaturfühler & STB Sicherheits-Temperatur-Begrenzer Thermoelement (KTY) Folientemperatur-Fühler Fernstartkontakt +12V DC Steuerspannung (vom Leistungsteil) Potentialfreier Schaltausgang Opt. Relais-Schaltausgang Max. -
Seite 9: Montage Des Bedienteils
BEDIENUNGSANLEITUNG SEITE 9/28 VORSICHT - Schäden am Gerät: Zur Kühlung des Leistungsteils muss für die Aluminium- Kühlplatte eine freie Luftzirkulation möglich sein. Das Leistungsteil darf nicht durch Gegenstände oder Materialien abgedeckt sein. 1.3 Montage des Bedienteils Das Bedienteil 3 3 der Infrarotsteuerung wird an der Kabinen-Außenwand im maximalen Abstand von 10 Metern zum Netzteil montiert (siehe Abb. -
Seite 10: Montage Des Temperaturfühlers
BEDIENUNGSANLEITUNG SEITE 10/28 1.4 Montage des Temperaturfühlers Der Innenraum-Temperaturfühler wird in der Infrarotkabine ca. 30cm unterhalb der Decke (siehe Abb. 4) oder nach Angaben des Kabinen-Herstellers montiert. Abb.4 VORSICHT - Falsche Messwerte: Wird der Innenraumtemperatur-Fühler zu nahe an die Heizung montiert, kommt es zu falschen Messwerten. -
Seite 11: Montage Des Folientemperatur-Fühlers
BEDIENUNGSANLEITUNG SEITE 11/28 1.5 Montage des Folientemperatur-Fühlers Der Folientemperatur-Fühler wird direkt an die Infrarot-Heizfolie montiert und mit einer Zugsicherung fixiert. (siehe Abb. 5) Abb. 5 VORSICHT - Falsche Messwerte: Wird der Folientemperatur-Fühler nicht direkt an die Folie montiert, kommt es zu falschen Messwerten. Den Folientemperatur-Fühler direkt an die Folie montieren. -
Seite 12: Konfiguration Master/Slave
BEDIENUNGSANLEITUNG SEITE 12/28 1.6 Konfiguration Master / Slave zwei 1.6.1 Master/Slave Konfiguration von Wave.com4 Infra Leistungsteilen HINWEIS: Um die max. Anschlussleistung (3kW) zu erhöhen, gibt es die Möglichkeit, zwei oder mehrere Leistungsteile mit einem Bedienteil zu steuern. Dazu muss, jedes weitere angeschlossene Leistungsteil als Slave konfiguriert werden Im Auslieferungszustand ist die Infrarotsteuerung wave.com4 Infra als Master konfiguriert. -
Seite 13: Master/Slave Konfiguration Von Drei Bis Fünf Wave.com4 Infra Leistungsteilen
BEDIENUNGSANLEITUNG SEITE 13/28 1.6.2 Master/Slave Konfiguration von drei bis fünf Wave.com4 Infra Leistungsteilen Werden mehr als zwei Leistungsteile miteinander verbunden so muss jedem Slave Leistungsteil eine eigene Slave Adresse zugewiesen werden. 1. Die vier Kreuzschlitzschrauben lt. Abb7 lösen und den Gehäusedeckel der wave.com4 Infra abnehmen. -
Seite 14: Konfiguration Heizstab-System / Folien-System
BEDIENUNGSANLEITUNG SEITE 14/28 1.7 Konfiguration Heizstab-System / Folien-System HINWEIS: Die Steuerung dient unter anderem zum Regeln und Steuern der Innenraumtemperatur für Infrarot-Stab-Heizsysteme im Bereich von 30 - 70° C ODER Infrarot-Folien-Heizsysteme im Bereich von 30 - 50° C (max. zulässige Folientemperatur gemessen über F2: 85°... -
Seite 15: Gebrauchsanweisung Für Den Benutzer
BEDIENUNGSANLEITUNG SEITE 15/28 2. GEBRAUCHSANWEISUNG FÜR DEN BENUTZER Sehr geehrter Anwender! Lesen Sie diese Gebrauchsanweisung sorgfältig vor dem Gebrauch der Infrarotsteuerung. Damit nutzen Sie alle Vorteile, die das Gerät bietet und beugen Schäden vor. Beim Auftreten besonderer Probleme, die in dieser Gebrauchsanweisung nicht ausführlich genug behandelt werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren Lieferanten. -
Seite 16: Allgemeine Sicherheitshinweise
BEDIENUNGSANLEITUNG SEITE 16/28 Allgemeine Sicherheitshinweise WARNUNG - Feuergefahr: Vor dem Einschalten der Infrarotsteuerung ist sicherzustellen, dass keine brennbaren Gegenstände auf oder vor den IR-Heizstrahlern abgelegt sind. Bestimmungsgemäßer Gebrauch: Die Infrarotsteuerung dient unter anderem zum Steuern und Regeln der Innenraumtemperatur - für Infrarot-Folien-Heizsysteme im Bereich von 30 - 50° C, - für Infrarot-Stab-Heizsysteme im Bereich von 30 - 70°... -
Seite 17: Welche Einstellbereiche Habe Ich
BEDIENUNGSANLEITUNG SEITE 17/28 2.1.3 Welche Einstellbereiche habe ich? Im Intensitätsmodus in folgenden Leistungsstufen: Einstellung am Bedienteil Leistung der Strahler in % 100% Die Innenraumtemperatur kann beim - Infrarot-Folien-Heizsystem von 30-50° C, - Infrarot-Stab-Heizsystem von 30-70° C eingestellt werden. Im Programm-Modus können fünf unterschiedliche Programme eingestellt werden. Die Heizzeit kann von 0-60 Minuten eingestellt werden. -
Seite 18: Fehlermeldungen
BEDIENUNGSANLEITUNG SEITE 18/28 2.3 Fehlermeldungen Die Steuerung ist mit einer aufwändigen Diagnosesoftware ausgestattet. Beim Einschalten wird ein Selbsttest aufgerufen und während des normalen Betriebs werden diverse Zustände überprüft. Sobald ein Fehler erkannt wird, schaltet sich die Steuerung ab, alle Betriebssymbole blinken und am Display erscheint eine Fehlernummer. -
Seite 19: Bedienung

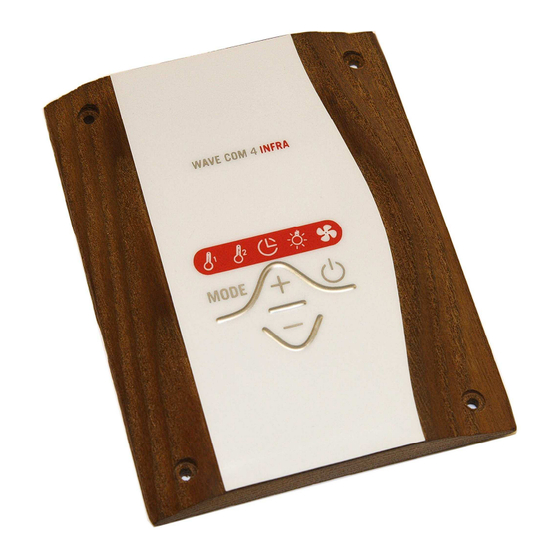

BEDIENUNGSANLEITUNG SEITE 19/28 2.4 Bedienung 2.4.1 Anzeigelemente 7 Segmentanzeige Heizkreis 1&2 Heizdauer Licht Lüfter 2.4.2 Bedienelemente Mode-Taste +/- Taste Ein/Aus WE DO IT FIRST. -
Seite 20: Betriebsarten
BEDIENUNGSANLEITUNG SEITE 20/28 2.5 Betriebsarten 2.5.1 Betriebsartumstellung Nach Einschalten der Steuerung durch die Taste muss die gewünschte Betriebsart gewählt werden: …………Intensitätsregelung …………Raumtemperaturregelung …………Programm-Modus Durch drücken der bzw. der Taste den gewünschten Modus einstellen. Um die Auswahl zu bestätigen, drücken sie bitte die Taste. -
Seite 21: Betriebsart Intensitätsregelung
BEDIENUNGSANLEITUNG SEITE 21/28 2.5.2. Betriebsart Intensitätsregelung Intensitätsregelung für Infrarot-Stab-Heizsysteme Mit MODE zwischen den Menüpunkten wechseln: Heizkreis 1&2, Mode Taste Heizkreis 1, Heizkreis 2, Heizdauer, Licht und Lüfter mit +/- Tasten die gewünschte Heizleistung für beide Kreise Heizkreis 1&2: einstellen mit +/- Tasten die gewünschte Heizleistung für Heizkreis 1 Heizkreis 1: einstellen mit +/- Tasten die gewünschte Heizleistung für Heizkreis 2... -
Seite 22: Betriebsart Raumtemperaturregelung
BEDIENUNGSANLEITUNG SEITE 22/28 2.5.3 Betriebsart Raumtemperaturregelung: Raumtemperaturregelung für Infrarot-Stab bzw. Folien-Heizsysteme Mit MODE zwischen den Menüpunkten wechseln: Mode Taste Heizung, Heizdauer, Licht und Lüfter mit +/- Tasten die gewünschte Kabinentemperatur einstellen Temperatur: mit +/- Tasten die gewünschte Heizdauer einstellen (5 Minuten Heizdauer: Schritte von 5 bis 60 Minuten) Durch Drücken der Ein/Aus-Taste wird der Timer gestartet, in der Anzeige erscheint ein A, die Zeit... -
Seite 23: Betriebsart Porgrammmodus
BEDIENUNGSANLEITUNG SEITE 23/28 2.5.4 Betriebsart Programmmodus: Programmmodus für Infrarot-Stab-Heizsysteme Mit MODE zwischen den Menüpunkten wechseln: Mode Taste Heizung, Heizdauer, Licht und Lüfter mit +/- Tasten die gewünschte Programm-Nummer einstellen Temperatur: mit +/- Tasten die gewünschte Heizdauer einstellen (5 Minuten Heizdauer: Schritte von 5 bis 60 Minuten) Durch Drücken der Ein/Aus-Taste wird der Timer gestartet, in der Anzeige erscheint ein A, die Zeit läuft rückwärts. - Seite 24 BEDIENUNGSANLEITUNG SEITE 24/28 Beschreibung der Programme: Programmnummer: Beschreibung Intensität Programmdauer Entspannung Gering 40 min Aufwärmen Mittel 25 min Ausdauer (kurz) Mittel 30 min Ausdauer (lang) Hoch 35 min Das Programm 1 soll der Entspannung dienen und zeichnet sich durch einen kontinuierlichen Wärmeverlauf aus.
-
Seite 25: Erweiterte Funktionen Und Einstellmöglichkeiten
BEDIENUNGSANLEITUNG SEITE 25/28 2.6 Erweiterte Funktionen und Einstellmöglichkeiten 2.6.1 Fernstart HINWEIS: Im Auslieferungszustand ist die Fernstartfunktion deaktiviert. Zur Aktivierung der Fernstartfunktion gehen sie bitte wie folgt vor: Halten sie im Heizmenü die Taste für 2 Sekunden gedrückt. So gelangen sie vorerst in das Betriebsmodus-Menü. -
Seite 26: Umstellen Der Max. Heizdauer
BEDIENUNGSANLEITUNG SEITE 26/28 2.6.2 Umstellen der max. Heizdauer HINWEIS: Im Auslieferungszustand ist die max. Heizzeit auf 6 Stunden eingestellt. Für die Umstellung der max. Heizzeit im Heizdauermenü die Taste für 2 Sekunden gedrückt halten. ………… max. Laufzeit 6 Stunden ………… max. Laufzeit 12 Stunden …………... -
Seite 27: Technische Daten
BEDIENUNGSANLEITUNG SEITE 27/28 3 TECHNISCHE DATEN 3.1 BEDIENTEIL Anschluss 4-polig mit Versorgungs- und Kommunikationsleitungen Stromaufnahme 5 V= / < 100 mA Normalbetrieb (< 0,5W) Zeitintervall/el. Sanduhr 0 bis 60 Minuten Umgebungsbedingungen 0 ° C – 110° C, max. 99 % rel. Feuchte, nicht kondens ierend! Gehäuse Einbaudose;... - Seite 28 GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria T +43(0)7672/277 20-800 F +43(0)7672/277 20-801 E info@sentiotec.com www.sentiotec.com...
