Inhaltszusammenfassung für Kranzle Therm 750

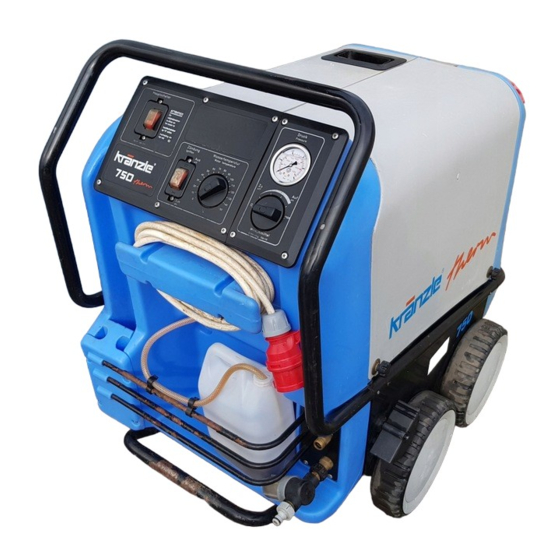

- Seite 1 Heißwasser-Hochdruckreiniger...
- Seite 2 - Fassaden - Fahrzeuge aller Art - Behältern - Gehwegplatten - Stallungen - Maschinen - Abtragen von alter Farbe usw. Technische Daten therm 750 Arbeitsdruck max. 150 bar Zulässiger Überdruck 165 bar Wasserleistung max. 750 l/h Heißwasserabgabe max. 90 °C...
- Seite 3 Beschreibung Beschreibung Wärmetauscher Wasser- und Reinigungs-/Pflegemittelsystem Der Wärmetauscher wird von einem Hochdruckgebläsebrenner beheizt. Ein Ventilator Das Wasser fließt in einen Wasserkasten. Ein Schwimmerventil regelt den Wasser- (1) saugt die kalte Frischluft über die Unterseite des Gerätes an und drück sie zwischen zulauf.
- Seite 4 Beschreibung Beschreibung Strahlrohr mit Spritzpistole Thermostat Der Thermostat regelt die Spritzwassertemperatur. Die Spritzpistole ermöglicht den Betrieb der Maschine nur bei betätigtem Sicherheitsschalthebel. Durch Betätigen des Hebels wird die Spritzpistole geöffnet. Die Flüssigkeit wird dann zur Düse gefördert. Der Spritzdruck baut sich auf und erreicht schnell den gewählten Arbeitsdruck.
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Sicherheitshinweise ACHTUNG !!! Sicherheitshinweise Bei allen Servicearbeiten muß das Gerät elektrisch vom Stromnetz ge- trennt sein. Hauptschalter in Stellung "0" und Netzstecker aus der Steck- ACHTUNG !!! dose ziehen. Aus Sicherheitsgründen nach dem Waschvorgang den Hauptschalter in "0"-Stellung bringen (= Netztrennung) Das Gerät darf nur von Personen eingesetzt werden, die in der Handhabung unterwiesen sind. - Seite 6 Beschreibung Inbetriebnahme Bei Ersatzteilbedarf sind nur vom Hersteller zugelassene und vorschriftsge- Elektroanschluß mäß gekennzeichnete Bauteile zu verwenden. Hochdruckschlauchleitungen Die auf dem Typenschild angegebene Spannung muß mit der Spannung der und Spritzeinrichtungen sind druckdicht anzuschließen. Die Hoch- Stromquelle übereinstimmen. druckschlauchleitung darf nicht überfahren, übermäßig gezogen oder verdreht Die Maschine wird mit einem Anschlußkabel mit Netzstecker geliefert.
-
Seite 7: Außerbetriebnahme
Inbetriebnahme Außerbetriebnahme Elektrischer Anschluß Um die Umwelt und Ihren Geldbeutel zu schonen empfehlen wir einen sparsamen Umgang mit Reinigungsmittel. Bitte beachten Sie die Emp- Stellen Sie sicher, das der Haupschalter aus ist (Stellung "0"). fehlungen der Reinigungsmittelhersteller. Verbinden Sie das Netzanschlußkabel mit einer vorschriftsmäßig installier- Spühlen Sie nach dem Einsatz von Reinigungsmitteln das Gerät bei ten Steckdose mit Schutzleiteranschluß... -
Seite 8: Pflege Und Wartung
Pflege und Wartung Pflege und Wartung Ölwechsel Pflege und Wartung Sie sollten nach ca. 40 Betriebsstunden, oder wenn das Öl einen grauen oder Pflege und Wartung sind notwendig um Ihr Gerät Leistungsfähig und Sicher zu weißlichen Farbton annimmt, das Öl Ihrer Hochdruckpumpe wechseln. halten, damit Sie lange Freude an dieser Maschine haben. - Seite 9 Pflege und Wartung Prüfungen Entkalkung der Heizschlange Vorschriften, Verordnungen, Prüfungen Verkalkte Geräte verbrauchen unnötig viel Energie, da das Wasser nur langsamer * Von Kränzle durchgeführte Prüfungen erwärmt wird und das Überdruckventil einen Teil des Wassers in die Pumpe - Schutzleiterwiderstands-Messung zurückspeist.
-
Seite 10: Störungssuche
Störungssuche Störungssuche Störungen ohne Anzeige Störungssuche ö t ö c i l l i h ACHTUNG !!! Vor Arbeiten an der Maschine Netzstecker ziehen! i r t t ä i r t i e l ü ü r t l a ü... - Seite 11 Entstörglied Zuleitung über CEE 4x 16 A 400 V / 50 Hz Steuerplatine Brennstoff- kontrolle A1 Zündtransformator S1 Übertemperaturauslöser B1 Thermostat S2 Differenzdruckschalter F1 Sicherung 3,15 A träge S3 Druckschalter Brennerfreigabe K3 Motorschütz S4 Schwimmerschalter (Brennstoff) M1 Drehstrommotor HD-Pumpe Y1 Brennstoffventil M2 Brennermotor Q1 Haupschalter mit 12 A Überlastschutz...
- Seite 12 Klemmplan Klemmkasten Klemmplan Cockpit...
- Seite 13 Rohrleitungsplan Pistole Hochdruck- anschluß Sicherheitsventil S 200 Wasserzulauf Pos. Bezeichnung Stck Best.Nr. Ventilkörper kunststoffumspritzt 12.294 Schutzhülse 12.295 Abdeckschutz 12.296 Betätigungshebel 12.298 Sicherungshebel 12.149 1 Schwimmerventil Wassereingang 5 Sicherheitsventil Abschlußschraube M 16 x 1 12.247 2 Wasserkasten 6 Überdruckleitung Sicherheitsventil Stopfen 12.287 3 Regulierventil Reinigungsmittel 7 Brennstoffpumpe mit Magnetventil...
-
Seite 14: Kränzle Therm 750
Komplettaggregat Kränzle therm 750 Pos. Bezeichnung Stck Best.Nr. Cockpit 44.006 Brennstofftank 44.004 Wassertank 44.009 Kabelaufwicklung 44.007 Lanzenköcher 44.008 Haube rechts 44.032 Haube links 44.031 44.017 Radkappe 44.018 Bremspedal 44.022 Bremshebel 44.023 Bremsklotz 44.024 Tankdeckel 44.005 Fahrgestell 44.001 Frontbügel 44.002 Schubbügel 44.003... -
Seite 15: Schaltkasten Elektronik
Schaltkasten Elektronik Kränzle therm 750 Pos. Bezeichnung Stck Best.Nr. Frontplatte Elektrik 750 44.158 1 Frontplatte Manometer 44.043 Gummidichtung Elektrik 44.044 Kabeldurchführungsplatte 44.045 Hauptschalter mit 12 A Überlastschutz 42.501 Dichtung für Thermostat 44.156 Klemme Wago 2,5 mm² 44.047 Erdungsklemme Wago 2,5 mm²... -
Seite 16: Brennstoffversorgung
Wasserversorgung Brennstoffversorgung Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Deckel Brennstoffversorgung 44.011 Wassertank 44.009 Flansch mit Brennstoffleitungen 44.010 Schwimmerventil 44.025 Gummidichtung 44.012 Distanzring 44.026 Schwimmerschalter 44.014 Rücklaufschlauch 44.015 Anschlußstück R 3/8" IG 41.423 Schlauchschelle 7 - 11 44.054 Einströmschlauch 44.027 Einschraubwinkelverschraubung 1/4"... - Seite 17 Wärmetauscher Kränzle therm 750 Pos. Bezeichnung Stck Best.Nr. Außenmantel 44.063 Heizschlange mit Innenmantel 44.064 Hydrospeicher 44.140 Innendeckel 44.065 Außendeckel 44.066 Anschlußmuffe für Hydrospeicher 44.140 1 Gebläsestutzen 44.068 Gebläsegehäuse 44.069 Gebläsedeckel 44.070 Lüfterrad 44.071 Brennermotor 220 V / 50 Hz 44.072 Brennstoffpumpe mit Magnetventil 44.073...
-
Seite 18: Unloader Und Druckschalter
Unloader und Druckschalter Kränzle therm 750 Pos. Bezeichnung Stck Best.Nr. O-Ring 16 x 2 13.150 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 8,5 mm 13.148 Edelstahlfeder 14.119 Verschlußschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm 13.159 Parbaks 8 mm 14.123... -
Seite 19: Klemmkasten Und Transformator
Klemmkasten und Transformator Kränzle therm 750 Pos. Bezeichnung Stck Best.Nr. Konsole mit integr. Klemmkasten 44.067 1 Transformator 230 V / 50 Hz 44.074 Pos. Bezeichnung Stck Best.Nr. Kunststoffschraube 4,0 x 25 43.425 Deckel für Klemmkasten 44.075 2 Aggregathalterung 44.013 Hutschiene für Verteilerkasten 44.125... - Seite 20 Kränzle therm 750 Pumpenantrieb Pos. Descrição Código Ventilkörper 14.145 Ermetoverschraubung R 3/8" x 12 mm 40.076 Ausgangsteil 14.115 Ermetoverschraubung R1/4" x 4 mm 44.175 Stopfen R1/4" 13.387 O-Ring 13.275 Stopfen M 10 x 1 13.158 Pos. Bezeichnung Stck Best.Nr. Spanstift 14.148...
- Seite 21 Ventilgehäuse Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse 42.160 Ventilstopfen 41.714 Ölgehäuse 41.417 Ventilstopfen mit R1/4" IG 42.026 1 Stator BG90 400V / 50Hz 23.004 Ventile (grün) für APG-Pumpe 41.715 1 O-Ring 16 x 2 13.150 Rotor für 2,6 kW - Motor 43.316 O-Ring 15 x 2 41.716...
-
Seite 22: Ersatzteilliste Kränzle Therm Schlauchtrommel
Ersatzteilliste KRÄNZLE therm Schlauchtrommel Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Seitenschale Schlauchführung 40.302 Parbaks 16 mm 13.159 Seitenschale Wasserführung 40.301 Sicherungsscheibe 6 DIN6799 40.315 Trommel Unterteil 40.304 Schraube M 5 x 10 43.021 Trommel Oberteil 40.303 Drehgelenk 40.167 Innensechskantschraube M 4 x 25 40.313 Distanzring... - Seite 23 Prüfprotokoll High-pressure-cleaners Nettoyeurs À Haute Pression Kunde:____________________ Mischeinrichtung: MEKU I. Kränzle GmbH Elpke 97 . 33605 Bielefeld Anzahl der Schlitze: Bohrungsdurchmesser: 18 mm Alle Leitungen angeschlossen EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 89/392/EWG, Anhang II A Schlauchschellen fest Hiermit erklären wir, Schrauben vollständig montiert und angezogen daß...
- Seite 24 Kränzle therm 750 Prüfnachweise 1. Prüfung Brennstoffmangelschalter geprüft Thermostat auf Funktion geprüft Brenner auf Funktion geprüft: Durchgeführt von Fa. Kränzle gemäß beiliegendem Prüfprotokoll bei Auslie- Erreichte Wassertemperatur: °C 70 72 74 76 78 80 82 84 86 88 90 ferung 2.
