Wir beglückwünschen Sie zum Kauf dieses formschönen JUSTUS -
Kaminofens.
Der Erwerber und Betreiber eines Kaminofens ist verpflichtet, sich an
Hand dieser Anleitung über die richtige Handhabung zu informieren!
Unsere Gewähr für eine einwandfreie Funktion gilt nur, wenn die
folgenden Richtlinien beachtet werden.
Bewahren Sie die Anleitung gut auf, damit Sie sich bei Beginn einer
Heizperiode wieder über die richtige Bedienung informieren können.
1. Aufstellhinweise
Der Kaminofen ist anschlussfertig montiert und muss mit einem
Verbindungsstück an den bestehenden Schornstein angeschlossen
werden. Das Verbindungsstück soll möglichst kurz, geradlinig, und
leicht steigend angeordnet sein. Verbindungen sind abzudichten.
Nationale und Europäische Normen, örtliche und baurechtliche
Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten.
Informieren Sie daher vorher Ihren Bezirks- Schornsteinfegermeister.
Es ist sicherzustellen, dass die für die Verbrennung benötigte
Luftmenge
ausreichend
ist.
schliessenden Türen und Fenstern zu achten.
Ob ausreichend Verbrennungsluft für Ihren Ofen zur Verfügung steht,
sagt Ihnen Ihr zuständiger Schornsteinfegermeister .
Achtung !
Ihr
Kaminofen
ist
mit
Verbrennungsluftzuführung ausgerüstet (Ø 100).
( Abb. 1)
Für besonders dichte Räume kann hier eine Luftversorgung von
aussen angeschlossen werden.
Achten Sie dabei dichte Rohrführung. Die gestreckte Rohrlänge darf
nicht länger als 6 m sein, keine Reduzierungen beinhalten, sowie
maximal 3 Stck. 90° - Bogen besitzen.
Ein aussen angeordnetes Zuluftgitter muss so beschaffen sein, dass
der Zuluftquerschnitt nicht ungewollt verschlossen werden kann. Bei
Kondensatanfall Isolierung der Luftrohre vorsehen.
Der Schornsteinzug muss die zusätzlichen Widerstände
der Feuerungsanlage überwinden können.
Die in dieser Anleitung beschriebenen Kaminöfen der Bauart 1 sind
nach DIN EN 13240 geprüft.
Kaminöfen dieser Bauart dürfen an mehrfach belegte Schornsteine
angeschlossen werden, sofern die Dimension des Schornsteins dies
zuläßt.
Ihr Schornstein trägt massgeblich zur einwandfreien Funktion Ihres
Kaminofens bei.
Lassen Sie in jedem Fall die Eignung Ihres Schornsteins
für Ihren Kaminofen vom Fachmann prüfen!
Wird
der
Ofen
an
einen
angeschlossen, dürfen auf keinen Fall die Schließfedern der Tür
entfernt werden.
Die Tür muß sich nach der Brennstoffaufgabe selbständig schließen
können, damit eine Beeinflussung des Zugs (Förderdruck) und die
damit verbundenen Gefahren für mitangeschlossene Feuerstätten
vermieden werden.
2. Aufstellung des Kaminofens und
Rauchrohranschluß
Achtung: Vergewissern Sie sich vor dem Aufstellen, dass der
Fussboden ( Aufstellfläche ) genügend tragfähig ist. Verwenden Sie
gegf. eine geeignete Tragplatte zur Lastverteilung !
Hierauf
ist
besonders
bei
einem
Anschluss
für
externe
mehrfach
belegten
Schornstein
2.1 Abgasanschluß
Zum Anschluß an den Schornstein sollte ein Rauchrohr aus 2 mm
dickem Stahlblech verwendet werden.
Alle Verbindungen vom Ofen zum Schornstein müssen fest, dicht und
spannungsfrei verbunden sein.
Achten Sie darauf, daß das Rauchrohr nicht in den freien Querschnitt
des Schornsteins hineinragt.
Es wird die Verwendung eines Mauerfutters empfohlen.
Das Rauchrohr muß zum Schornstein leicht ansteigend, zumindest
aber waagrecht verlaufen.
Bei Kaminöfen mit Anschlußmöglichkeit nach oben oder hinten muß
der zu wechselnde Verschlußdeckel
werden !

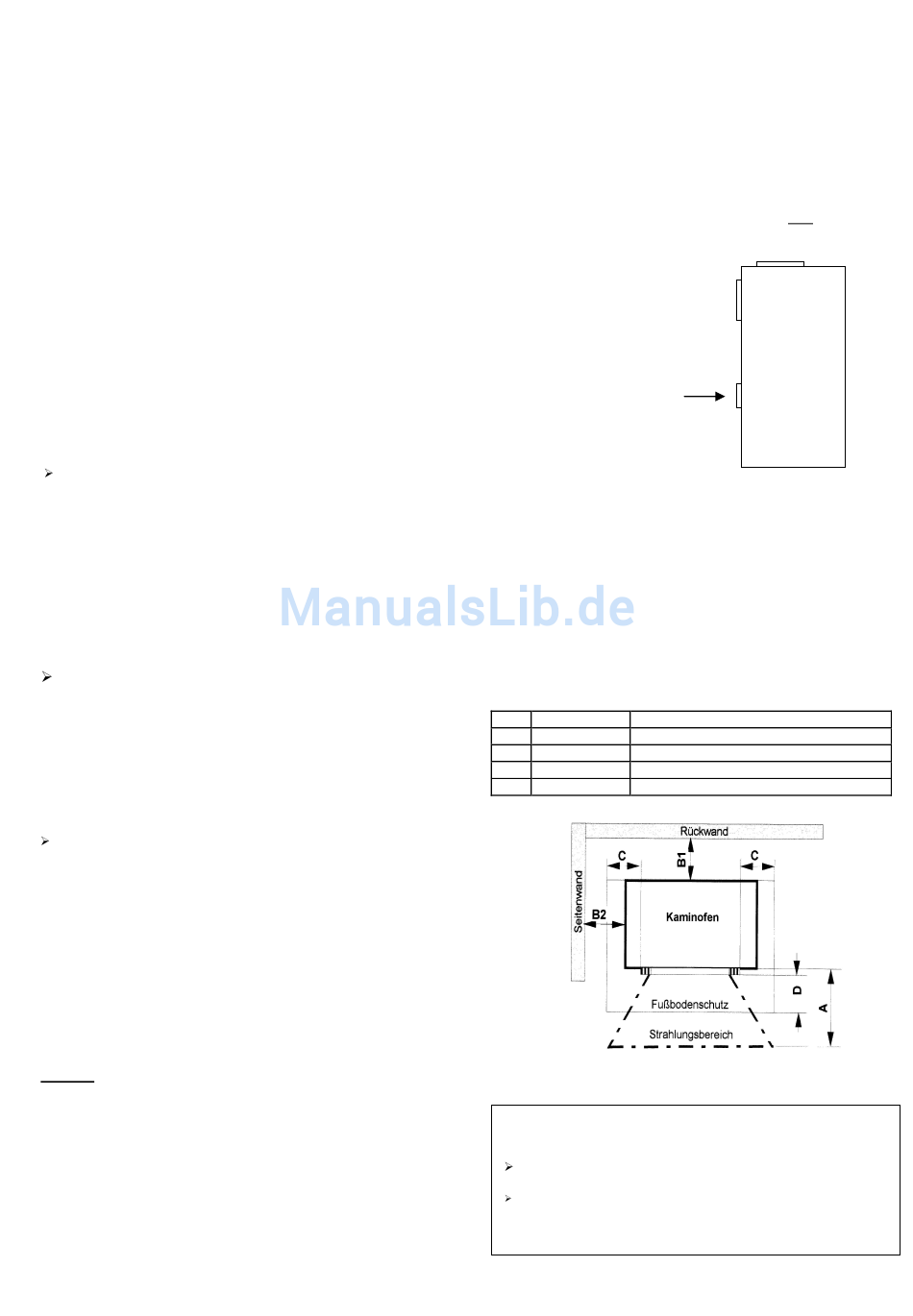

Abb. 1
dicht
Externe Luftversorgung
3. Sicherheitshinweise
Durch den Abbrand von Brennmaterial wird Wärmeenergie frei, die zu
einer
starken
Bediengriffen, Sichtscheibe und Rauchrohre führt. Die Berührung
dieser
Teile
(Bedienhandschuh verwenden ! ) ist bei Betrieb zu unterlassen.
3.1 Brandschutzregeln
Bei der Aufstellung müssen die Brandschutzregeln eingehalten
werden(FeuVo).
Beachten Sie die erforderlichen Mindestabstände zu Aufstellwänden,
brennbaren Wohnungsgegenständen und den Schutz des Fußbodens!
Mindestabstände
A
> 80 cm
B1
20 cm
B2
20 cm
C
30 cm
D
50 cm
3.3 Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet, kann es
aufgrund von Ablagerungen im Schornstein zu einem
Verschliessen Sie sofort alle Luftöffnungen am Ofen
und informieren Sie die Feuerwehr.
Anschliessend muss vom Fachmann sichergestellt
werden, dass an der gesamten Abgasanlage keine Risse
bzw. Undichtigkeiten entstanden sind.
wieder rauchdicht verschraubt
Erhitzung
der
Oberflächen,
ohne
entsprechenden
Schutz
im Strahlungsbereich der Scheibe
Wandabstand hinten
Wandabstand seitlich
Bodenschutz seitl. d. Füllöffnung
Bodenschutz vor der Füllöffnung
Schornsteinbrand kommen.
Feurrraumtüren,
oder
Hilfsmittel
