Sägekette Spannen - Dolmar PS-4 Betriebsanleitung

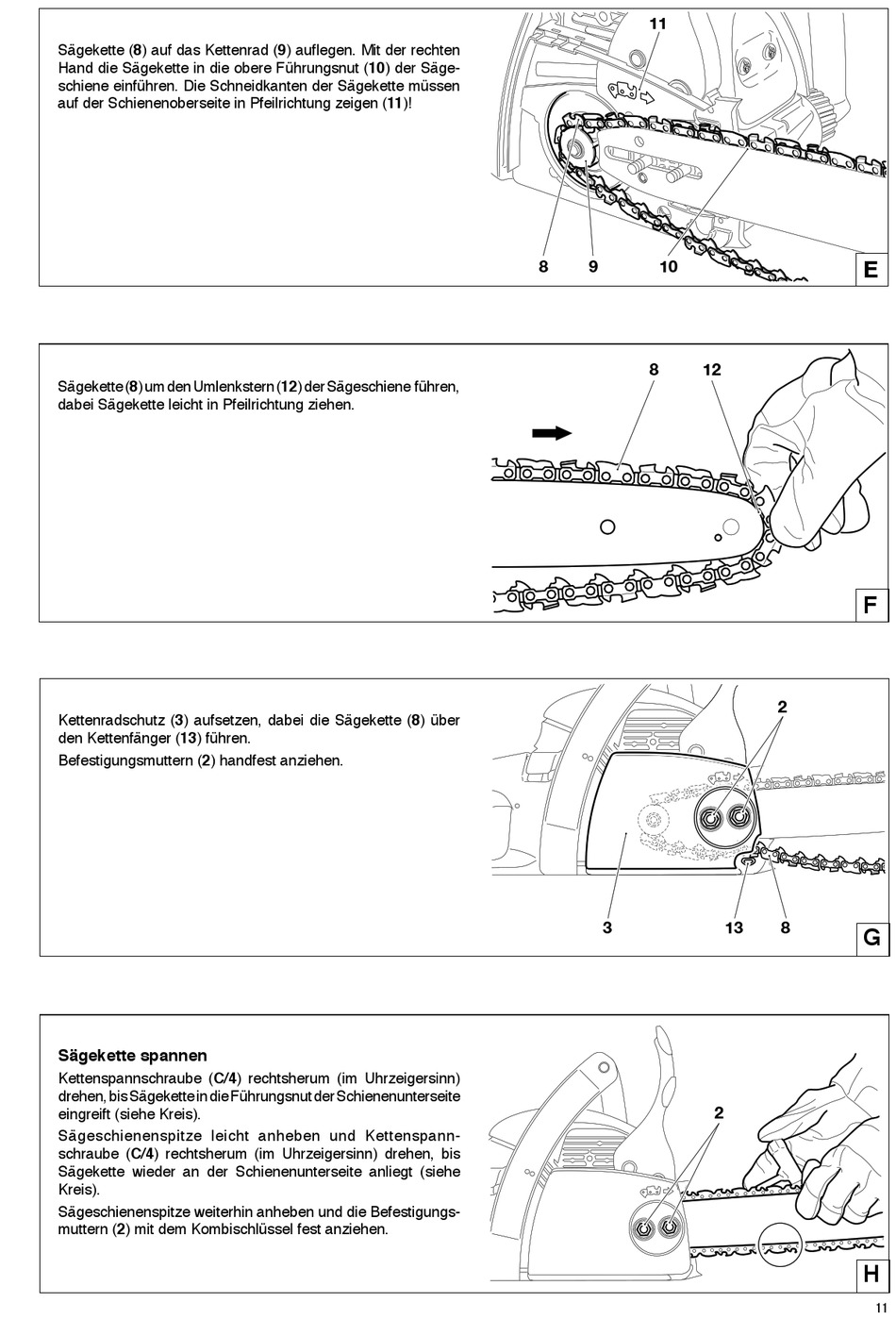

Sägekette (8) auf das Kettenrad (9) auß egen. Mit der rechten
Hand die Sägekette in die obere Führungsnut (10) der Säge-
schiene einführen. Die Schneidkanten der Sägekette müssen
auf der Schienenoberseite in Pfeilrichtung zeigen (11)!
Sägekette (8) um den Umlenkstern (12) der Sägeschiene führen,
dabei Sägekette leicht in Pfeilrichtung ziehen.
Kettenradschutz (3) aufsetzen, dabei die Sägekette (8) über
den Kettenfänger (13) führen.
Befestigungsmuttern (2) handfest anziehen.
Sägekette spannen
Kettenspannschraube (C/4) rechtsherum (im Uhrzeigersinn)
drehen, bis Sägekette in die Führungsnut der Schienen unterseite
eingreift (siehe Kreis).
Sägeschienenspitze leicht anheben und Kettenspann-
schraube (C/4) rechtsherum (im Uhrzeigersinn) drehen, bis
Sägekette wieder an der Schienenunterseite anliegt (siehe
Kreis).
Sägeschienenspitze weiterhin anheben und die Befestigungs-
muttern (2) mit dem Kombischlüssel fest anziehen.
