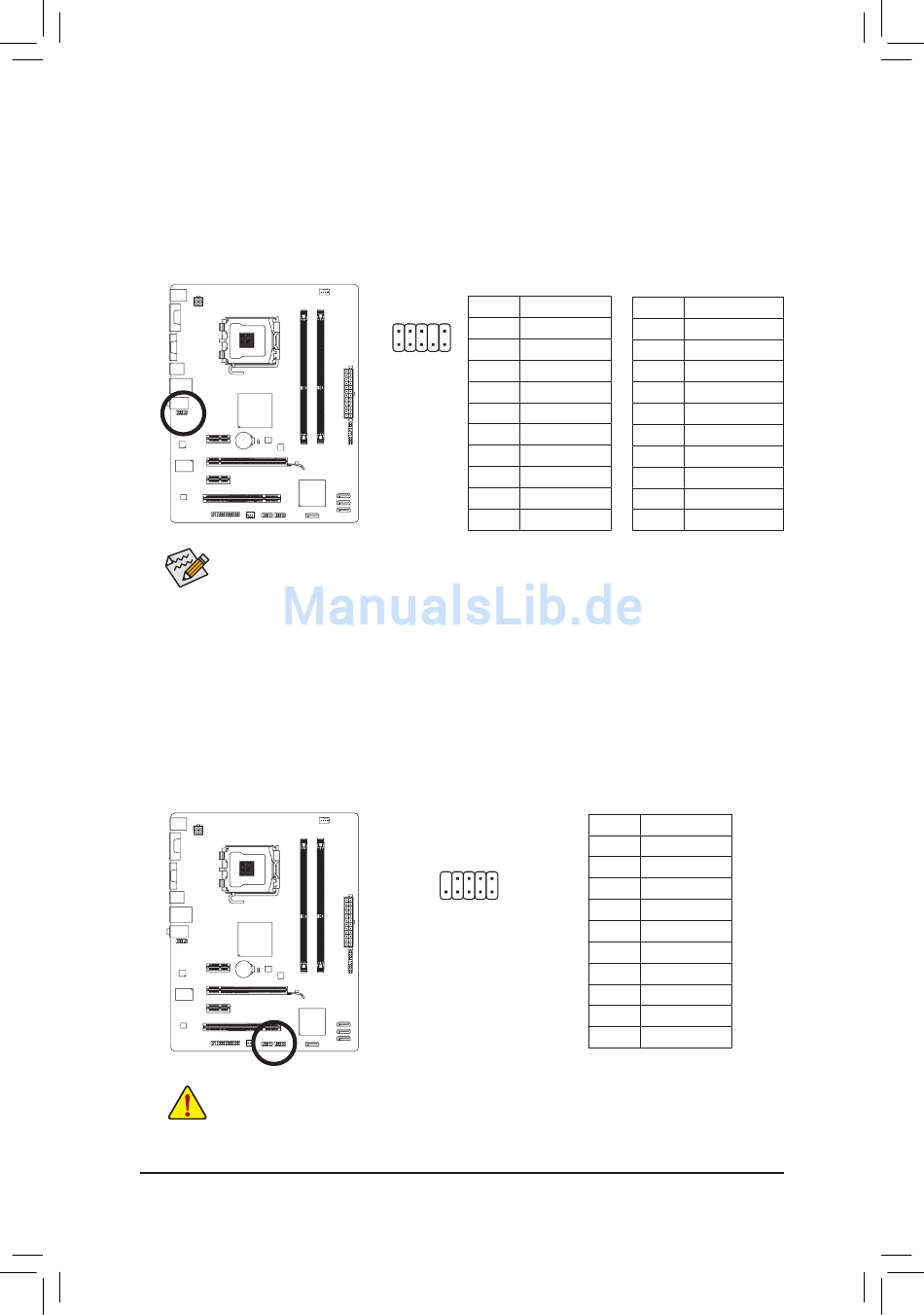

7) F_AUDIO (Fronttafel-Audiosockel)
Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC'97-Audiofunktionen.
Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die
Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen.
Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass
das Audiogerät nicht funktionieren kann oder sogar beschädigt wird.
•
Der Front Panel Audio Header auf der Gerätevorderseite unterstützt standardmäßig HD Audio.
•
Audiosignale sind gleichzeitig auf beiden Audioanschlüssen an der Gerätevorder- und der-
rückseite vorhanden.
•
Eine Reihe von Gehäusen verfügt über ein Audiomodul auf der Vorderseite, bei dem
das Kabel statt eines Steckers Anschlüsse für die einzelnen Leitungen besitzt. Für
weitere Informationen zur Verbindung des Fronttafel-Audiomoduls, das unterschiedliche
Kabelzuweisungen hat, wenden Sie sich bitte an den Gehäusehersteller.
8) F_USB1/F_USB2 (USB-Sockel)
Diese Sockel unterstützen die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales
USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales
USB-Modul zu erwerben.
•
Verbinden Sie kein IEEE 1394-Modulkabel (2x5-polig) mit der USB-Sockel.
•
Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel von der Steckdose
trennen, bevor Sie das USB-Modul installieren. So vermeiden Sie einen Schaden am USB-
Modul.
Hardwareinstallation
Für HD-Fronttafel-Audio:
Funktion
Pol-Nr.
2
10
MIC2_L
1
Erde
2
1
9
MIC2_R
3
-ACZ_DET
4
LINE2_R
5
Erde
6
FAUDIO_JD
7
Kein Pol
8
LINE2_L
9
Erde
10
9
1
10
2
- 13 -
13 - -
Für AC'97-Fronttafel-Audio:
Funktion
Pol-Nr.
MIC
1
Erde
2
Mikrofonleistung
3
NC
4
Line Out (R)
5
NC
6
NC
7
Kein Pol
8
Line Out (L)
9
NC
10
Funktion
Pol-Nr.
Strom (5V)
1
Strom (5V)
2
USB DX-
3
USB DY-
4
USB DX+
5
USB DY+
6
Erde
7
Erde
8
Kein Pol
9
NC
10
